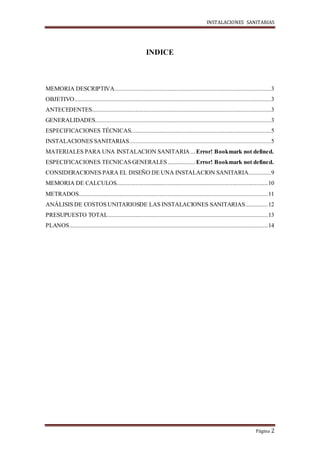

INDICE
MEMORIA DESCRIPTIVA.................................................................................................3
OBJETIVO..........................................................................................................................3
ANTECEDENTES...............................................................................................................3
GENERALIDADES.............................................................................................................3
ESPECIFICACIONES TÉCNICAS.......................................................................................5
INSTALACIONES SANITARIAS........................................................................................5
MATERIALES PARA UNA INSTALACION SANITARIA... Error! Bookmark not defined.
ESPECIFICACIONES TECNICAS GENERALES................. Error! Bookmark not defined.
CONSIDERACIONES PARA EL DISEÑO DE UNA INSTALACION SANITARIA..............9
MEMORIA DE CALCULOS..............................................................................................10
METRADOS.....................................................................................................................11
ANÁLISIS DE COSTOS UNITARIOSDE LAS INSTALACIONES SANITARIAS..............12
PRESUPUESTO TOTAL...................................................................................................13
PLANOS...........................................................................................................................14

Página 3

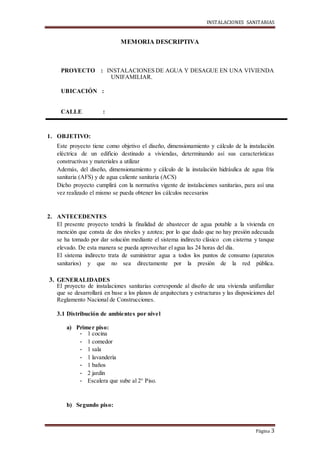

MEMORIA DESCRIPTIVA
PROYECTO : INSTALACIONES DE AGUA Y DESAGUE EN UNA VIVIENDA
UNIFAMILIAR.
UBICACIÓN :
CALLE :
1. OBJETIVO:
Este proyecto tiene como objetivo el diseño, dimensionamiento y cálculo de la instalación
eléctrica de un edificio destinado a viviendas, determinando así sus características
constructivas y materiales a utilizar
Además, del diseño, dimensionamiento y cálculo de la instalación hidráulica de agua fría
sanitaria (AFS) y de agua caliente sanitaria (ACS)
Dicho proyecto cumplirá con la normativa vigente de instalaciones sanitarias, para así una
vez realizado el mismo se pueda obtener los cálculos necesarios
2. ANTECEDENTES
El presente proyecto tendrá la finalidad de abastecer de agua potable a la vivienda en
mención que consta de dos niveles y azotea; por lo que dado que no hay presión adecuada
se ha tomado por dar solución mediante el sistema indirecto clásico con cisterna y tanque
elevado. De esta manera se pueda aprovechar el agua las 24 horas del día.
El sistema indirecto trata de suministrar agua a todos los puntos de consumo (aparatos
sanitarios) y que no sea directamente por la presión de la red pública.
3. GENERALIDADES
El proyecto de instalaciones sanitarias corresponde al diseño de una vivienda unifamiliar
que se desarrollará en base a los planos de arquitectura y estructuras y las disposiciones del
Reglamento Nacional de Construcciones.
3.1 Distribución de ambientes por nivel
a) Primer piso:
- 1 cocina
- 1 comedor
- 1 sala
- 1 lavandería
- 1 baños
- 2 jardín
- Escalera que sube al 2° Piso.
b) Segundo piso:

Página 4
- Llega y sube escalera
- 3 dormitorios
- 2 baños

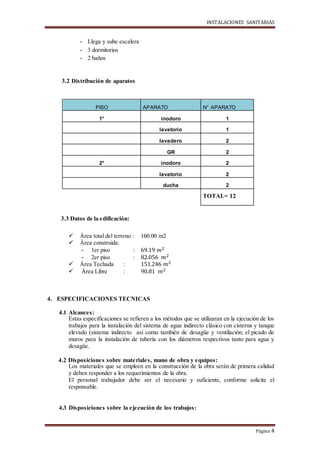

3.2 Distribución de aparatos
3.3 Datos de la edificación:
 Área total del terreno : 160.00 m2
 Área construida:
- 1er piso : 69.19 𝑚2
- 2er piso : 82.056 𝑚2
 Área Techada : 151.246 𝑚2
 Área Libre : 90.81 𝑚2
4. ESPECIFICACIONES TECNICAS
4.1 Alcances:
Estas especificaciones se refieren a los métodos que se utilizaran en la ejecución de los
trabajos para la instalación del sistema de agua indirecto clásico con cisterna y tanque
elevado (sistema indirecto así como también de desagüe y ventilación; el picado de
muros para la instalación de tubería con los diámetros respectivos tanto para agua y
desagüe.
4.2 Disposiciones sobre materiales, mano de obra y equipos:
Los materiales que se empleen en la construcción de la obra serán de primera calidad
y deben responder a los requerimientos de la obra.
El personal trabajador debe ser el necesario y suficiente, conforme solicite el
responsable.
4.3 Disposiciones sobre la ejecución de los trabajos:
PISO APARATO N° APARATO
1° inodoro 1
lavatorio 1
lavadero 2
GR 2
2° inodoro 2
lavatorio 2
ducha 2
TOTAL= 12

Página 5

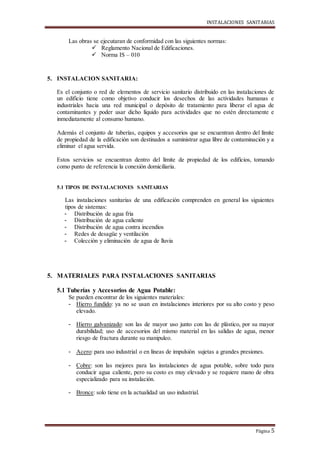

Las obras se ejecutaran de conformidad con las siguientes normas:
 Reglamento Nacional de Edificaciones.
 Norma IS – 010
5. INSTALACION SANITARIA:
Es el conjunto o red de elementos de servicio sanitario distribuido en las instalaciones de
un edificio tiene como objetivo conducir los desechos de las actividades humanas e
industriales hacia una red municipal o depósito de tratamiento para liberar el agua de
contaminantes y poder usar dicho líquido para actividades que no estén directamente e
inmediatamente al consumo humano.
Además el conjunto de tuberías, equipos y accesorios que se encuentran dentro del límite
de propiedad de la edificación son destinados a suministrar agua libre de contaminación y a
eliminar el agua servida.
Estos servicios se encuentran dentro del límite de propiedad de los edificios, tomando
como punto de referencia la conexión domiciliaria.
5.1 TIPOS DE INSTALACIONES SANITARIAS
Las instalaciones sanitarias de una edificación comprenden en general los siguientes
tipos de sistemas:
- Distribución de agua fría
- Distribución de agua caliente
- Distribución de agua contra incendios
- Redes de desagüe y ventilación
- Colección y eliminación de agua de lluvia
5. MATERIALES PARA INSTALACIONES SANITARIAS
5.1 Tuberías y Accesorios de Agua Potable:
Se pueden encontrar de los siguientes materiales:
- Hierro fundido: ya no se usan en instalaciones interiores por su alto costo y peso
elevado.
- Hierro galvanizado: son las de mayor uso junto con las de plástico, por su mayor
durabilidad; uso de accesorios del mismo material en las salidas de agua, menor
riesgo de fractura durante su manipuleo.
- Acero: para uso industrial o en líneas de impulsión sujetas a grandes presiones.
- Cobre: son las mejores para las instalaciones de agua potable, sobre todo para
conducir agua caliente, pero su costo es muy elevado y se requiere mano de obra
especializado para su instalación.
- Bronce: solo tiene en la actualidad un uso industrial.

Página 6

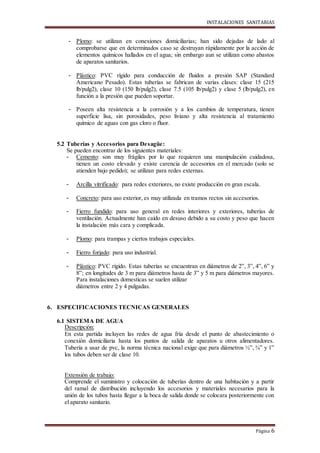

- Plomo: se utilizan en conexiones domiciliarias; han sido dejadas de lado al
comprobarse que en determinados caso se destruyan rápidamente por la acción de
elementos químicos hallados en el agua; sin embargo aun se utilizan como abastos
de aparatos sanitarios.
- Plástico: PVC rígido para conducción de fluidos a presión SAP (Standard
Americano Pesado). Estas tuberías se fabrican de varias clases: clase 15 (215
lb/pulg2), clase 10 (150 lb/pulg2), clase 7.5 (105 lb/pulg2) y clase 5 (lb/pulg2), en
función a la presión que pueden soportar.
- Poseen alta resistencia a la corrosión y a los cambios de temperatura, tienen
superficie lisa, sin porosidades, peso liviano y alta resistencia al tratamiento
químico de aguas con gas cloro o fluor.
5.2 Tuberías y Accesorios para Desagüe:
Se pueden encontrar de los siguientes materiales:
- Cemento: son muy frágiles por lo que requieren una manipulación cuidadosa,
tienen un costo elevado y existe carencia de accesorios en el mercado (solo se
atienden bajo pedido); se utilizan para redes externas.
- Arcilla vitrificado: para redes exteriores, no existe producción en gran escala.
- Concreto: para uso exterior, es muy utilizada en tramos rectos sin accesorios.
- Fierro fundido: para uso general en redes interiores y exteriores, tuberías de
ventilación. Actualmente han caído en desuso debido a su costo y peso que hacen
la instalación más cara y complicada.
- Plomo: para trampas y ciertos trabajos especiales.
- Fierro forjado: para uso industrial.
- Plástico: PVC rígido. Estas tuberías se encuentran en diámetros de 2”, 3”, 4”, 6” y
8”; en longitudes de 3 m para diámetros hasta de 3” y 5 m para diámetros mayores.
Para instalaciones domesticas se suelen utilizar
diámetros entre 2 y 4 pulgadas.
6. ESPECIFICACIONES TECNICAS GENERALES
6.1 SISTEMA DE AGUA
Descripción:
En esta partida incluyen las redes de agua fría desde el punto de abastecimiento o
conexión domiciliaria hasta los puntos de salida de aparatos u otros alimentadores.
Tubería a usar de pvc, la norma técnica nacional exige que para diámetros ½”, ¾” y 1”
los tubos deben ser de clase 10.
Extensión de trabajo:
Comprende el suministro y colocación de tuberías dentro de una habitación y a partir
del ramal de distribución incluyendo los accesorios y materiales necesarios para la
unión de los tubos hasta llegar a la boca de salida donde se colocara posteriormente con
el aparato sanitario.

Página 7
Además quedan incluidos en la unión, los canales en la albañilería, la mano de obra para
la sujeción de los tubos. A la boca de salida de agua se le da el nombre de punto.

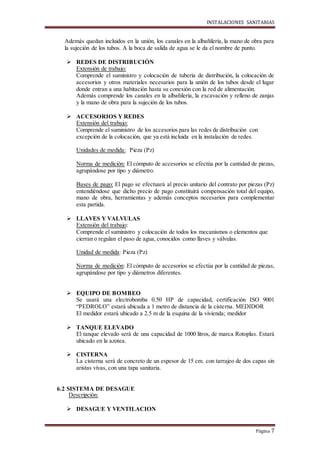

 REDES DE DISTRIBUCIÓN
Extensión de trabajo:
Comprende el suministro y colocación de tubería de distribución, la colocación de
accesorios y otros materiales necesarios para la unión de los tubos desde el lugar
donde entran a una habitación hasta su conexión con la red de alimentación.
Además comprende los canales en la albañilería, la excavación y relleno de zanjas
y la mano de obra para la sujeción de los tubos.
 ACCESORIOS Y REDES
Extensión del trabajo:
Comprende el suministro de los accesorios para las redes de distribución con
excepción de la colocación, que ya está incluida en la instalación de redes.
Unidades de medida: Pieza (Pz)
Norma de medición: El cómputo de accesorios se efectúa por la cantidad de piezas,
agrupándose por tipo y diámetro.
Bases de pago: El pago se efectuará al precio unitario del contrato por piezas (Pz)
entendiéndose que dicho precio de pago constituirá compensación total del equipo,
mano de obra, herramientas y además conceptos necesarios para complementar
esta partida.
 LLAVES Y VALVULAS
Comprende el suministro y colocación de todos los mecanismos o elementos que
cierran o regulan el paso de agua, conocidos como llaves y válvulas.
Unidad de medida: Pieza (Pz)
Norma de medición: El cómputo de accesorios se efectúa por la cantidad de piezas,
agrupándose por tipo y diámetros diferentes.
 EQUIPO DE BOMBEO
Se usará una electrobomba 0.50 HP de capacidad, certificación ISO 9001
“PEDROLO” estará ubicada a 1 metro de distancia de la cisterna. MEDIDOR
El medidor estará ubicado a 2.5 m de la esquina de la vivienda; medidor
 TANQUE ELEVADO
El tanque elevado será de una capacidad de 1000 litros, de marca Rotoplas. Estará
ubicado en la azotea.
 CISTERNA
La cisterna será de concreto de un espesor de 15 cm. con tarrajeo de dos capas sin
aristas vivas, con una tapa sanitaria.
6.2 SISTEMA DE DESAGUE
Descripción:
 DESAGUE Y VENTILACION

Página 8
Esta partida comprende las redes interiores de evacuación de aguas y ventilación.
Las redes de evacuación comprenden las montantes de diámetro de la tubería a usar
es pvc.
 SALIDA DE DEAGUE
Esta partida comprende la salida del desagüe hacia donde se va a dirigir y va hacia
el colector público.
Unidad de medida: Sera ubicado por puntos donde se ha hecho la instalación.
Norma de medición: Se contara el número de puntos o bocas de salida para
desagüe.
Bases de pago: El pago se efectuara al precio unitario del contrato por número de
puntos (Pts) entendiéndose que dicho precio y pago constituirá compensación total
del equipo, mano de obra, herramientas y demás conceptos necesarios para
completar esta partida.
 REDES DE DISTRIBUCION
Comprende el suministro y colocación de tuberías, la colocación de accesorios y
otros materiales necesarios para la unión de tuberías de las redes de desagüe y
ventilación, desde el lugar donde entren a una habitación hasta llegar a los
colectores, es decir, incluyendo las columnas o bajantes
Además comprende los canales en la albañilería, y la mano de obra para la sujeción
de los tubos.
Unidad de medida: Metro lineal (ml)
Bases de pago: El pago se efectuará al precio unitario del contrato por metros
lineales (ml) entendiéndose que dicho precio y pago constituirá compensación total
del equipo, mano de obra, herramientas y además conceptos necesarios para
completar esta partida.
7. CONSIDERACIONES PARA EL DISEÑO DE INSTALACIONES SANITARIAS
7.1 DELINEAMIENTO DE REDES
Consiste en delinear el recorrido de las tuberías desde la conexión domiciliaria hasta
cada uno de los ambientes que contienen servicios sanitarios. Para ello se debe
considerar:
- Los tramos horizontales pueden ir por los muros o contra pisos de acuerdo a que

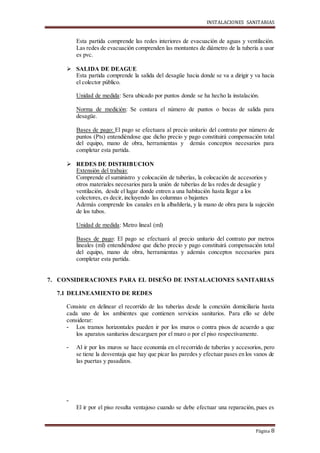

los aparatos sanitarios descarguen por el muro o por el piso respectivamente.
- Al ir por los muros se hace economía en el recorrido de tuberías y accesorios, pero
se tiene la desventaja que hay que picar las paredes y efectuar pases en los vanos de
las puertas y pasadizos.
-

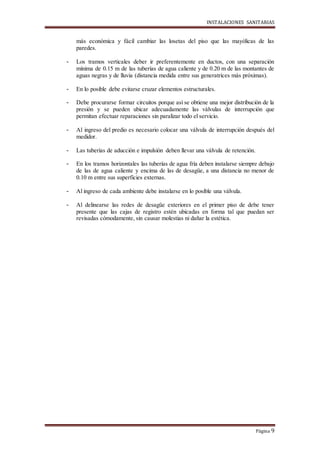

El ir por el piso resulta ventajoso cuando se debe efectuar una reparación, pues es

Página 9
más económica y fácil cambiar las losetas del piso que las mayólicas de las
paredes.
- Los tramos verticales deber ir preferentemente en ductos, con una separación
mínima de 0.15 m de las tuberías de agua caliente y de 0.20 m de las montantes de
aguas negras y de lluvia (distancia medida entre sus generatrices más próximas).
- En lo posible debe evitarse cruzar elementos estructurales.
- Debe procurarse formar circuitos porque así se obtiene una mejor distribución de la
presión y se pueden ubicar adecuadamente las válvulas de interrupción que
permitan efectuar reparaciones sin paralizar todo el servicio.
- Al ingreso del predio es necesario colocar una válvula de interrupción después del
medidor.
- Las tuberías de aducción e impulsión deben llevar una válvula de retención.
- En los tramos horizontales las tuberías de agua fría deben instalarse siempre debajo
de las de agua caliente y encima de las de desagüe, a una distancia no menor de
0.10 m entre sus superficies externas.
- Al ingreso de cada ambiente debe instalarse en lo posible una válvula.
- Al delinearse las redes de desagüe exteriores en el primer piso de debe tener
presente que las cajas de registro estén ubicadas en forma tal que puedan ser
revisadas cómodamente, sin causar molestias ni dañar la estética.

Página 10

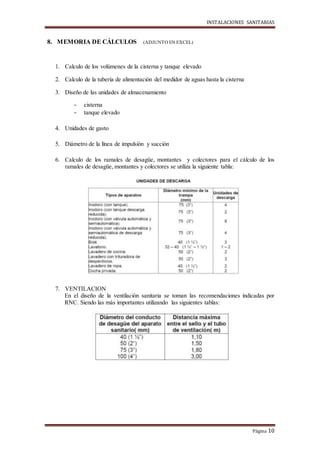

8. MEMORIA DE CÁLCULOS (ADJUNTO EN EXCEL)
1. Calculo de los volúmenes de la cisterna y tanque elevado
2. Calculo de la tubería de alimentación del medidor de aguas hasta la cisterna
3. Diseño de las unidades de almacenamiento
- cisterna
- tanque elevado
4. Unidades de gasto
5. Diámetro de la línea de impulsión y succión
6. Calculo de los ramales de desagüe, montantes y colectores para el cálculo de los
ramales de desagüe, montantes y colectores se utiliza la siguiente tabla:
7. VENTILACION
En el diseño de la ventilación sanitaria se toman las recomendaciones indicadas por
RNC. Siendo las más importantes utilizando las siguientes tablas:

Página 11
9. PLANOS (Adjunto PDF de planos)

Memoria descriptiva

Más contenido relacionado

La actualidad más candente

Similar a Memoria descriptiva

Último

Memoria descriptiva
