El plano de cimentación muestra los detalles de la cimentación que soportará la estructura, incluyendo los tipos de cimentación, zapatas, vigas, cortes y demás elementos. Describe los tipos de zapatas como aisladas, combinadas, continuas y conectadas. Explica que la norma E-50 establece los requisitos para los estudios de mecánica de suelos y el diseño de cimentaciones.

2. Es el plano en el cual se muestra en planta todo lo que
debe trazarse en el terreno, también se detalla la base en la
cual se construirá nuestra vivienda o edificio. Cuenta con el
desarrollo y el cálculo del acero y concreto que reforzara a
nuestra edificación, aquí mediante los cortes se plasma el
diseño de las zapatas, cimiento corridos, vigas de
cimentación, columnas canastillas, lozas armadas, se
muestra los ejes, la ubicación de columnas, cimientos,
sobrecimientos, placas, etc.
imagen

4. •Las escalas utilizadas para la elaboración del plano
son: 1/50 y 1/25.
•Ejes principales:
Longitudinales
Los transversales
•Ángulos internos:
Si es un sistema porticado el ángulo debe ser recto.
Si no es porticado dependerá del criterio del
calculista.
•Los muros altos deben estar representados por
líneas más gruesas que las que representan los muros
bajos.

5. •Los cortes se representan por líneas finas y se
identifican por números y por letras mayúsculas
como por ejemplo:
Corte 1-1, Corte A-A
•Las cotas parciales, las distancias entre ejes, en este
plano se debe especificar cada elemento con un
símbolo o designación, por ejemplo: columna
existente C1, placas P3. Columnas nuevas designadas
con la letra C2, C3, C4, etc. También se designaran
con diferentes denominaciones, todas las clases de
placas de concreto, zapatas, que existan en el
proyecto.

6. •CIMENTACIÓN
•CIMENTACIÓN SUPERFICIAL
•CIMENTACIÓN POR PLATEA
•CIMENTACIÓN POR PLACAS
•CIMENTACIÓN POR ZAPATAS
•ZAPATAS AISLADAS
•ZAPATAS COMBINADAS
•ZAPATAS CONTINUAS
•ZAPATAS CONECTADAS

7. CONCEPTOS RELACIONADOS
• CIMENTACIÓN PROFUNDA
• CIMENTACIÓN POR PILOTES
• CIMENTACIÓN POR PILARES
• VIGAS DE CIMENTACIÓN
• CORTES DE CIMENTACIÓN

8. •SOBRECIMIENTO
•FALSO PISO
•SOLADO
•ZANJA
•COLUMNAS
•ESTRIBOS
•CONCRETO
•CONCRETO SIMPLE
•CONCRETO ARMADO
•CONCRETO CICLOPEO

9. El cimiento es aquella parte de
la estructura que se encarga de
transmitir las cargas al terreno
Son aquellas en las cuales la
relación de profundidad/ancho
es menor que 5.

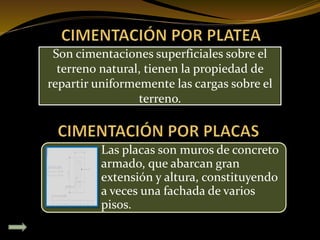

11. Son cimentaciones superficiales sobre el
terreno natural, tienen la propiedad de
repartir uniformemente las cargas sobre el
terreno.
Las placas son muros de concreto
armado, que abarcan gran
extensión y altura, constituyendo
a veces una fachada de varios
pisos.

13. Las zapatas son miembros
estructurales que se encarga de
transmitir la carga total de
columnas, pilares o muros
incluyendo su propio peso sobre
un área de terreno para
garantizar de forma permanente,
la estabilidad de la obra que
soporta.

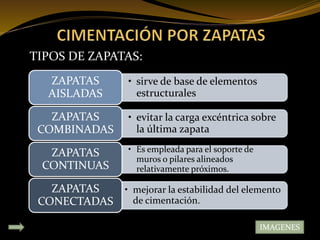

15. TIPOS DE ZAPATAS:
• sirve de base de elementos
estructurales
ZAPATAS
AISLADAS
• evitar la carga excéntrica sobre
la última zapata
ZAPATAS
COMBINADAS
• Es empleada para el soporte de
muros o pilares alineados
relativamente próximos.
ZAPATAS
CONTINUAS
• mejorar la estabilidad del elemento
de cimentación.
ZAPATAS
CONECTADAS
imágenesIMAGENES

16. ZAPATAS AISLADAS
ZAPATAS COMBINADAS

17. ZAPATAS CONTINUAS
ZAPATA CONECTADA

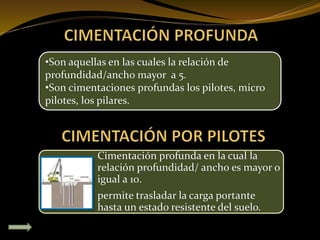

18. •Son aquellas en las cuales la relación de
profundidad/ancho mayor a 5.
•Son cimentaciones profundas los pilotes, micro
pilotes, los pilares.
Cimentación profunda en la cual la
relación profundidad/ ancho es mayor o
igual a 10.
permite trasladar la carga portante
hasta un estado resistente del suelo.

20. destinado a recibir cargas verticales
para transmitirlas a la cimentación
y que, a diferencia de la columna,
tiene sección poligonal.
Son vigas subterráneas que cumplen
generalmente la función de conectar
bajo tierra, las zapatas y columnas
para evitar que fuerzas sísmicas
puedan originar su desplazamiento.

23. Nos muestra todo los detalles que no pueden
mostrarse en planta. Aquí se muestran los
distintos niveles que deben alcanzarse durante el
proceso constructivo
SE IDENTIFICAN CON LOS SIGUIENTES SIMBOLOS:
• Nivel de vereda o tapa de buzón
• Nivel de piso terminado.
• Nivel del falso piso
• Nivel de fondo de cimentación.

25. Transmitir al cimiento las
cargas debidas al peso propio
de la estructura y las
sobrecargas que se presentan.
Es el solado de concreto, plano, de
superficie rugosa ,que se apoya
directamente sobre el suelo natural o
en relleno y sirve como base a los pisos
de niveles de la planta baja.

28. Es una capa de concreto simple de
escaso espesor (10cm) que se ejecuta en
el fondo de excavaciones para zapatas
proporcionando la base para el trazado
de columnas y colocación de armadura.
Es un corte y extracción de las tierras
que se realiza sobre el terreno.

31. Son elementos de apoyo
aislados, generalmente verticales
con medida de altura muy
superior a las transversales, cuya
solicitación principal es de
compresión. Las escalas usadas
en los planos de cimentación
mayormente son: 1/25, 1/20 y
otros.

34. Suelen emplearse con diámetros de 6
u 8 mm para formar cadenas de
atado en el interior de piezas
especiales rellenas de hormigón.

36. Es un material semejante a la
piedra que se obtiene mediante
una mezcla cuidadosamente
proporcionada de cemento, arena,
grava (u otro agregado), y agua;
después esa mezcla se endurece en
moldes con la forma y dimensión
deseadas.

38. • Estructuras o elementos de concreto
elaborado de grava, arena, cemento y agua
y que no levan armaduras metálicas.
CONCRETO
SIMPLE
• Estructuras construidos por la unión de
concreto con la armadura de acero.
CONCRETO
ARMADO
• Resultan de la adición del concreto con
piedras de gran volumen
CONCRETO
CICLÓPEO

39. PARA LA ELABORACIÓN DE PLANOS DE ESTRUCTURAS SE TIENE EN
CUENTA LA NORMA E-50

40. •El objetivo de esta Norma es establecer los requisitos para la ejecución
del Estudio de Mecánica de Suelos (EMS). Los EMS se ejecutaran con la
finalidad de asegurar la estabilidad y permanencia de las obras.

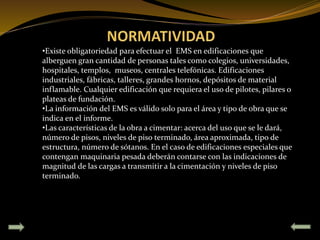

41. •Existe obligatoriedad para efectuar el EMS en edificaciones que
alberguen gran cantidad de personas tales como colegios, universidades,
hospitales, templos, museos, centrales telefónicas. Edificaciones
industriales, fábricas, talleres, grandes hornos, depósitos de material
inflamable. Cualquier edificación que requiera el uso de pilotes, pilares o
plateas de fundación.
•La información del EMS es válido solo para el área y tipo de obra que se
indica en el informe.
•Las características de la obra a cimentar: acerca del uso que se le dará,
número de pisos, niveles de piso terminado, área aproximada, tipo de
estructura, número de sótanos. En el caso de edificaciones especiales que
contengan maquinaria pesada deberán contarse con las indicaciones de
magnitud de las cargas a transmitir a la cimentación y niveles de piso
terminado.

42. •Las condiciones que hacen que sea necesario la utilización de
cimentaciones profundas es: cuando el estrato superior del suelo es
altamente compresible y demasiado débiles para soportar la carga
transmitida por la estructura. Las cimentaciones de algunas estructuras,
como torres de transmisión, plataformas en el mar y losas de sótanos
debajo del nivel freático están sometidas a fuerzas de levantamiento.
•El ancho del sobrecimiento es mayor o igual al muro, pero nunca
inferior, para evitar desplazamientos del muro.
•Profundidad mínima de 0.8m.si la cimentación se realiza de una losa de
concreto armado será de 0.4m
•La separación mínima entre aceros dentro de una viga de cimentación o
de una columna debe ser 1.5 ø.
•La viga de cimentación debe de tener un recubrimiento mínimo de 4 cm
para garantizar la protección del acero frente a la corrosión.
•No debe cimentarse sobre turba, suelo orgánico, tierra vegetal, relleno
de desmonte o rellenos sanitario o industrial, ni rellenos No
Controlados. Estos materiales inadecuados deberán ser removidos en
su totalidad.

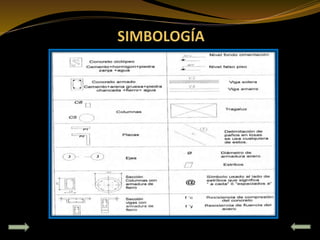

49. 1 Viga de cimentación
2 Zapata
3 Eje transversal :
4 Eje longitudinal
5 Cotas al eje
6 Cotas parciales
7 Corte de cimentación
8 Columna
9 Zanja
10 Limite del terreno
11 Detalle de zapata
12 Cuadro de columnas
13 Detalle de cimentación
