2. CONCEPTO
¿Qué es una escalera?
Es una estructura constituida por una
sucesión de escalones que sirve para
subir y bajar los pisos de un edificio o
para poner en comunicación dos
superficies a distinto nivel.

3. Tipos de escalera
1. Escalera Recta:
Es la que solo necesita
subir un nivel o medio
nivel y se puede diseñar
adosada o no a la pared.

4. 3. Escalera de caracol
con alma:
Escalera cuyos peldaños
están entregados por un
extremo en una zanca
espiral que no deja hueco.
2. Escalera de caracol
Es una estructura que se
construye alrededor de un
poste central que funciona
como eje para la sucesión
de escalones.

5. 5. Escalera en L:
Escalera compuesta por dos
tramos rectos conectados
por un rellano intermedio,
formando un ángulo recto.
4. Escalera en U:
Esta escalera cuenta con una
planta rectangular girando
en tres tramos.

6. 7. Escalera en curva:
Suele tener un formato circular y
gira en torno a un eje central que
permanece vacío.
6. Escalera ida y vuelta:
Esta escalera comienza con un
tramo recto seguido de un
descansillo central, donde continúa
para poder girar hacia otro tramo
recto.

8. CLASIFICACIÓN DE LAS ESCALERAS POR SU MATERIAL
Existen multitud de opciones a
la hora de diseñar y construir
una escalera debido a la gran
variedad de materiales que hay
en el mercado.
Estos pueden usarse como
parte de la estructura de la
misma o bien como
revestimiento.
ESCALERAS DE MADERA
ESCALERAS METALICAS
ESCALERAS DE VIDRIO
ESCALERAS DE CONCRETO

9. CLASIFICACIÓN DE LAS ESCALERAS POR SU MATERIAL
ESCALERAS DE CONCRETO
La escalera de concreto es una losa
dentada e inclinada, que nos permite
subir o bajar de un nivel a otro.

10. CLASIFICACIÓN DE LAS ESCALERAS POR SU MATERIAL
ESCALERAS DE MADERA
Las escaleras de madera son un elemento de carpintería que permite comunicar dos planos de una vivienda
que se encuentran a diferente nivel.

11. CLASIFICACIÓN DE LAS ESCALERAS POR SU MATERIAL
ESCALERAS METALICAS
Las escaleras metálicas de
interior son un elemento
decorativo muy importante. Su
diseño debe ser práctico y
adaptarse al espacio. Además,
cumplir con las medidas mínimas
y las condiciones de seguridad.
La elección del tipo de escalera
metálica dependerá de la
aplicación específica y de las
necesidades del usuario.

12. CLASIFICACIÓN DE LAS ESCALERAS POR SU MATERIAL

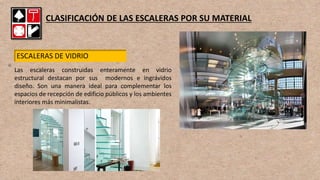

ESCALERAS DE VIDRIO
Las escaleras construidas enteramente en vidrio
estructural destacan por sus modernos e ingrávidos
diseño. Son una manera ideal para complementar los
espacios de recepción de edificio públicos y los ambientes
interiores más minimalistas.

13. 13
CLASIFICACIÓN POR EL NUMERO DE TRAMOS
Escalera recta de ida y vuelta
de dos tramos con ojo
Escalera de dos tramos en ángulo
Escalera recta de ida y vuelta
Escalera recta de un tramo

14. 14
Escalera de dos tramos rectos
con descanso
Escalera imperial
Escalera poligonal
Escalera recta de tres tramos

15. 15
Escalera en “L” con
descanso partido Escalera mixta
(combinación de varios tipos)

17. NORMA TÉCNICA A-0.20 - capÍtulo III
artículo 15 - diseño de escaleras
INTERIOR DE VIVIENDA
0.90
En el caso de la
escalera caracol,
sus pasos en
abanico los pasos
no deben tener
menos de 0.25 m
y a una distancia
de 0.50 m.
Deben tener un
ancho mínimo de
0.90 m. entre
los muros que lo
conforman.
0.25
En todos los casos la escalera debe tener pasamanos por lo
menos a uno de los lados a 1.00 m de altura.

18. Las escaleras cuentan con
un máximo de 17 pasos
entre descansos. Para
escaleras lineales la
longitud mínima del
descanso es de 0.90 m.
DISEÑO DE LAS ESCALERAS
(Artículo 23-Norma técnica A.010)

19. La dimensión mínima del paso debe ser:
*0.25 m. en vivienda e industria.
* 0.28 m. en hospedaje, comercio, oficinas y servicios
comunales.
* 0.30 m. en salud, educación, recreación, deportes,
transportes y comunicaciones.
La dimensión máxima del contrapaso debe ser de 0.18 m.
El ancho establecido para las escaleras se mide entre los muros que lo conforman. El ancho
del pasamanos no constituye una reducción del ancho de la escalera, siempre que se
encuentre dentro de la distancia de 10 cm a partir de la pared, a distancia mayor
0.25
0.28
0.30
0.18

20. En el caso de la escalera
integral podrán existir
pasos en diagonal siempre
que sea a 30 cm. del inicio
del paso, éste tenga
cuando menos 28 cm.
Las escaleras de más de 1,20 m
hasta 2,40 m tendrán pasamanos
a ambos lados. Las que tengan
más de 3 m deberán contar
además con un pasamanos
central.
Norma técnica A.010 - Artículo 23.2-e
0.28
0.30

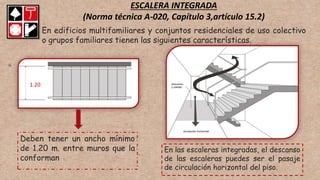

21. Deben tener un ancho mínimo
de 1.20 m. entre muros que la
conforman
ESCALERA INTEGRADA
(Norma técnica A-020, Capítulo 3,artículo 15.2)
En edificios multifamiliares y conjuntos residenciales de uso colectivo
o grupos familiares tienen las siguientes características.
1.20
En las escaleras integradas, el descanso
de las escaleras puedes ser el pasaje
de circulación horizontal del piso.

22. ESCALERA DE GATO
(Norma técnica A-020, Capítulo 3,articulo 15.2)
El acceso al techo o áreas de equipos en azotea puede ser mediante una escalera del tipo
gato, sólo para dar mantenimiento al equipamiento de la edificación.
Si la azotea alberga áreas de uso común el acceso debe ser mediante la continuación de la
escalera de uso familiar.

23. El número de escaleras se determina por piso, según la distancia
de recorrido del evacuante, medido desde la puerta del
departamento más alejada de la escalera, hasta el ingreso a un
lugar seguro o el exterior.
Norma técnica A-020, Capítulo 3,artículo 15.2

24. LAS ESCALERAS PROTEGIDAS
Norma técnica A-0.10, Capítulo V, artículo 25
Son aquellas a prueba de fuego y humos, cuyo objetivo es la evacuación de las personas. Son
utilizadas para evacuación de los ocupantes de la edificación, así como el acceso del personal
de respuestas a emergencias. Las escaleras protegidas deben cumplir con los siguientes
requisitos:
Tener una ubicación y diseño que permita la
evacuación de los ocupantes en caso de
emergencia de manera rápida y segura.
Ser continuas
del primer al
ultimo piso o
azotea

25. Los muros cortafuego son medidas de protección en estructuras, evita la propagación del fuego en
las estructuras, lo que hace es retrasarlo mediante otros sistemas como rociadores, extintores y
tomar las medidas de evacuación del personal o personas que se encuentren dentro de la
estructura. Impiden que ante el fuego de alta densidad aproximadamente un máximo de 5 a 6 horas
la estructura no se derrumbe.
Sitios como los hospitales, centros comerciales, industrias deben implementar este sistema contra
incendio de protección estructural de manera obligatoria.

26. Las cajas de las escaleras deberán
ser protegidas por muros de
cierre. La puerta de acceso a la
caja de la escalera deberá ser
puerta corta fuego con cierre
automático.
Los escapes, antes de desembocar
en la caja de la escalera deberán
pasar forzosamente por el
vestíbulo, el que deberá tener
cuando menos un vano abierto al
exterior de un mínimo de 1,5 m2
Tener pasamanos a ambos lados separados de la pared un
máximo de 5 cm. El ancho del pasamanos no será mayor
de 5 cm. Pasamanos de anchos mayores requieren
aumentar el ancho de la escalera.
1.50 m2

27. Un espacio compartimentado cortafuego
que conduzca hacia la vía pública.
Contar con una barrera de contención que
imposibilite que las personas que evacuen
la edificación continúen bajando a niveles
inferiores al de la salida a la vía pública.
La puerta hacia la caja de la escalera
tienen un ancho mínimo de 1.00 m.

28. No será continua a un nivel inferior al primer
piso, a no ser que esté equipada con una
barrera aprobada en el primer piso, que
imposibilite a las personas que evacuan el
edificio continuar bajando accidentalmente al
sótano.

29. Cuando se requieran dos o
más escaleras, éstas
deberán ubicarse en rutas
opuestas.
.
Cerramiento
Resistencia al fuego: *5 niveles- 1 hora *6 a 24 niveles – 2 horas. *25 niveles o mas – 3 horas.
Puerta corta fuegos: resistencia ≥ 75% de la resistencia de caja de escalera.
Las puertas de acceso a las cajas
de escalera deberán abrir en la
dirección del flujo de evacuación
de las personas.
.

30. 30
LAS ESCALERAS PRESURIZADAS
Norma técnica A-0.10, Capítulo V, artículo 26
Deben estar cerradas al exterior.
Contarán con un sistema mecánico
que inyecte aire a presión dentro de
la caja de la escalera.
Contar con una rejilla de ingreso de
aire a presión en cada nivel.
Este tipo de escaleras no está
permitido en edificaciones
residenciales.

31. LAS ESCALERAS ABIERTAS
Norma técnica A-0.10, Capítulo V, artículo 29
Esta escalera es sólo aceptada para edificaciones residenciales no mayores
de 5 niveles medidos sobre el nivel de la calle.

32. LAS ESCALERAS ABIERTAS

33. LAS ESCALERAS CERRADAS
Norma técnica A-0.10, Capítulo V, artículo 30
Son aceptadas únicamente en edificaciones no mayores de
15.00 m de altura (4 niveles)
Deberán estar protegidas al 100% por un sistema de
rociadores.
Cuando todos sus lados cuentan con un cerramiento corta
fuego con una resistencia no menor a 1 hora, incluyendo la
puerta.

35. Ladrillo Acero Madera
Hormigón armado Hormigón prefabricado
Fibra de vidrio reforzado con PVC
(Que constituye el peldaño)

36. Cerámica Vinilo Madera
MoquetaAlfombra Vidrio
Piedra natural o artificial
(Que reviste el peldaño)

38. ELEMENTOS DE UNA ESCALERA
PELDAÑO: se encuentra formado
por el paso y el contrapaso
HUELLA: parte donde apoyamos
los pies cuando subimos o bajamos
de un nivel a otro.
VOLADIZO: parte del escalón que
no se apoya en ningún punto, es un
saliente.
PASAMANOS: parte de la
barandilla que utilizamos para
sujetarnos al subir o bajar
BARANDA: columnillas verticales
que sostienen a los pasamanos
CONTRAHUELLA: es la altura de
cada peldaño de la escalera

39. REPRESENTACIÓN GRÁFICA DE ESCALERAS POR TRAMOS

40. REPRESENTACIÓN DE ESCALERAS EN
DIFERENTES VISTAS
REPRESENTACIÓN EN PLANTA, CORTE Y FRENTE DE UNA ESCALERA RECTA.

41. REPRESENTACIÓN EN PLANTA, PERFIL Y FRENTE DE UNA ESCALERA EN “L”.
REPRESENTACIÓN DE ESCALERAS EN
DIFERENTES VISTAS

42. REPRESENTACIÓN EN PLANTA, PERFIL Y FRENTE DE UNA ESCALERA EN “U”, CON DESCANSO
REPRESENTACIÓN DE ESCALERAS EN
DIFERENTES VISTAS

43. REPRESENTACIÓN EN PLANTA, PERFIL Y FRENTE DE UNA ESCALERA EN “U”, SIN DESCANSO (DIRECTA).
REPRESENTACIÓN DE ESCALERAS EN
DIFERENTES VISTAS

44. REPRESENTACIÓN EN PLANTA Y PERFIL DE UNA ESCALERA EN ESPIRAL O CARACOL.
REPRESENTACIÓN DE ESCALERAS EN
DIFERENTES VISTAS

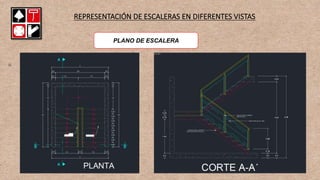

45. PLANO DE ESCALERA
REPRESENTACIÓN DE ESCALERAS EN DIFERENTES VISTAS

46. bibliografía
 https://es.scribd.com/document/349186604/R-N-E-Ilustrado-A-010-A-020-A-030.
 https://www3.vivienda.gob.pe/dnc/archivos/Estudios_Normalizacion/Normalizacion/normas/Norma-A-010.pdf
 https://cdn.www.gob.pe/uploads/document/file/2366561/36%20A.020%20VIVIENDA%20-%20RM%20N%C2%BA%20188-
2021-VIVIENDA.pdf
 https://www.youtube.com/watch?v=Oy830TXJRAk
 https://pndp.produce.gob.pe/wp-content/uploads/2018/12/Reglamento-Nacional-de-Edificaciones.pdf
CONCLUSIONES
 Existen normas para poder realizar el diseño de escaleras.
 La norma peruana se encuentra en el Reglamento Nacional de Edificaciones.
 El proceso constructivo abarca desde el trazo de la escalera hasta el desencofrado.
 El diseño de cada tipo de escalera dependerá de cada proyecto.
