MUNICIPALIDAD DISTRITAL DEL SANTA
MEMORIA DESCRIPTIVA
|
OBRA : “CONSTRUCCION DE PARQUE "RECREATIVO JEVIER
HERAUD- ZONA B PROVINCIA DE SANTA - ANCASH”
LOCALIDAD : JAVIER HERAUD
FECHA : ABRIL - 2013
1.00 GENERALIDADES
El Javier Heraud al igual que la mayoría de acentaminetos necesita
de un lugar de recreación, el cual albergue a los niños de la localidad
brindándoles un ambiente sano y limpio donde puedan jugar y a su vez
estar tranquilos alejados de los peligros de la calles y avenidas, este parque
servirá también para realzar el perfil y la imagen urbana.
La Municipalidad de Nuevo Chimbote comprometida con el desarrollo
de las comunidades de nuestro distrito y en su incansable trabajo al servicio
de nuestros pobladores, ha dispuesto los recursos necesarios para e inicio,
elaboración y culminación de esta obra.
2.00 ASPECTOS GENERALES DE LA LOCALIDAD
2.01 UBICACIÓN GEOGRAFICA
La obra a ejecutarse se encuentra ubicada en:
Región : ANCASH
Provincia : SANTA
Distrito : SANTA
Localidad : JAVIER HERAUD

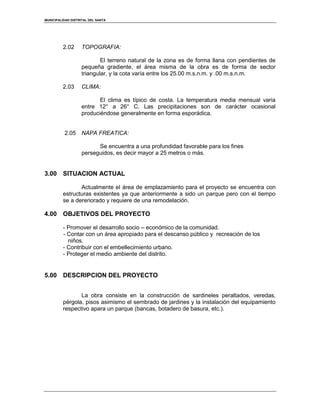

2.02 TOPOGRAFIA:
El terreno natural de la zona es de forma llana con pendientes de
pequeña gradiente, el área misma de la obra es de forma de sector
triangular, y la cota varía entre los 25.00 m.s.n.m. y .00 m.s.n.m.
2.03 CLIMA:
El clima es típico de costa. La temperatura media mensual varia
entre 12° a 26° C. Las precipitaciones son de carácter ocasional
produciéndose generalmente en forma esporádica.
2.05 NAPA FREATICA:
Se encuentra a una profundidad favorable para los fines
perseguidos, es decir mayor a 25 metros o más.
3.00 SITUACION ACTUAL
Actualmente el área de emplazamiento para el proyecto se encuentra con
estructuras existentes ya que anteriormente a sido un parque pero con el tiempo
se a dereriorado y requiere de una remodelación.
4.00 OBJETIVOS DEL PROYECTO
- Promover el desarrollo socio – económico de la comunidad.
- Contar con un área apropiado para el descanso público y recreación de los
niños.
- Contribuir con el embellecimiento urbano.
- Proteger el medio ambiente del distrito.
5.00 DESCRIPCION DEL PROYECTO
La obra consiste en la construcción de sardineles peraltados, veredas,
pérgola, pisos asimismo el sembrado de jardines y la instalación del equipamiento
respectivo apara un parque (bancas, botadero de basura, etc.).

6.00 ANTECEDENTES Y SITUACIÓN ACTUAL DEL PARQUE
En Javier Heraud zona B, fue fundado con tan solo 90 moradores el 19 de junio
del año 1993, mediante una Resolución Directoral. En la actualidad cuenta con
una población de 1200 habitantes comprendidos entre adultos (60%) también
conformado por jóvenes y niños parejas que buscan empezar una nueva vida
(40%) .
JUNTA DIRECTIVA:
Pdte. Alejandro Montero
Vice Pdte. Juan Cárdenas.
Entre la población que habitan la zona del sector B de Javier Heraud
podemos encontrar a gente profesional (33%) y también encontramos a
comerciantes y obreros (10%) y taxistas en (5%).
Profesionales Comerciantes Obreros Taxistas
varones 18% 20% 10% 5%
mujeres 15% 10%
El terreno donde se realizara el proyecto es de propiedad de Municipalidad
Distrital de Santa, con un área de 378.65m2
según denotación de Copia Literal
– COFOPRI a favor del Ministerio de Vivienda Construcción y Saneamiento.
Por el frente : 135.00 ml Calle José Carlos Mariátegui
Por la derecha : 125.00 ml Jr. Juan Velasco Alvarado.
Por la izquierda : 80.00 ml Calle S/N.
- El Terreno está completamente rellenado de áreas verdes (grass) y abandonado
por lo que no reúnen las condiciones mínimas para el servicio de una mejor calidad
de vida. El cerco perimétrico cuenta con una vereda y pista en las diferentes
avenidas, las viviendas a su alrededor del terreno es de ladrillo. En otra parte del
terreno hacia el Nor-este específicamente se realizara un local comunal, y al norte
contara con un campo deportivo.
- Debido a estos problemas y el crecimiento de la población esto hace
insuficiente los servicios, por el cual el proyecto Parque Recreativo pueda
ser una mejor alternativa a los habitantes, ya que la oferta se encuentra
superada por la demanda de niños jóvenes y adultos.
- Se han realizado los trabajos de campo y se ha coordinado con las
autoridades del mismo sector Pdte. de la zona B, sobre la importancia de un
Parque Recreativo.

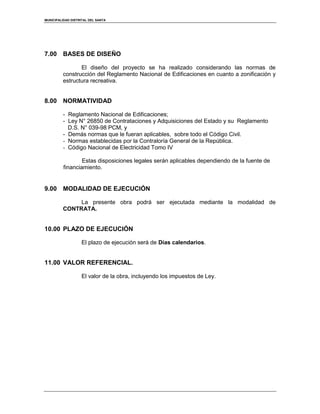

7.00 BASES DE DISEÑO
El diseño del proyecto se ha realizado considerando las normas de
construcción del Reglamento Nacional de Edificaciones en cuanto a zonificación y
estructura recreativa.
8.00 NORMATIVIDAD
- Reglamento Nacional de Edificaciones;
- Ley N° 26850 de Contrataciones y Adquisiciones del Estado y su Reglamento
D.S. N° 039-98 PCM, y
- Demás normas que le fueran aplicables, sobre todo el Código Civil.
- Normas establecidas por la Contraloría General de la República.
- Código Nacional de Electricidad Tomo IV
Estas disposiciones legales serán aplicables dependiendo de la fuente de
financiamiento.
9.00 MODALIDAD DE EJECUCIÓN
La presente obra podrá ser ejecutada mediante la modalidad de
CONTRATA.
10.00 PLAZO DE EJECUCIÓN
El plazo de ejecución será de Días calendarios.
11.00 VALOR REFERENCIAL.
El valor de la obra, incluyendo los impuestos de Ley.

TOMA DE DATOS.
Nuestro proyecto está ubicado en Santa, cuyo lugar encontrado se encuentra
entre la calle Juan Velasco Alvarado y la calle José Carlos Mariátegui. Tiene un
área de 376.65 m2, este terreno está destinado a un parque recreativo, si
aún no ha sido ejecutado es por motivo de que no hay financiamiento de por
medio.
Antes de empezar con nuestro trabajo como era pedir permiso mediante
solicitud procedimos hacer preguntas como que querían que haga el
municipio en ese terreno libre o a que estaba destinado. Las respuesta que
recibimos por la mayoría de los moradores fue un parque porque como
podíamos ver el terreno cuenta con áreas verdes y con cinco bancas
alrededor pero ya deterioradas.
Luego de saber lo que los moradores desean buscamos al morador del
pueblo para presentarle la solicitud y así poder obtener el permiso necesario
para poder realizar nuestro trabajo. Felizmente el secretario del pueblo nos
dio una respuesta positiva acepto para poder realizar nuestro proyecto.
La zona cuenta con veredas alrededor del terreno, así que ya no es necesario
darle retiro sino así nada más comenzar a realizar hacer el levantamiento
necesario.

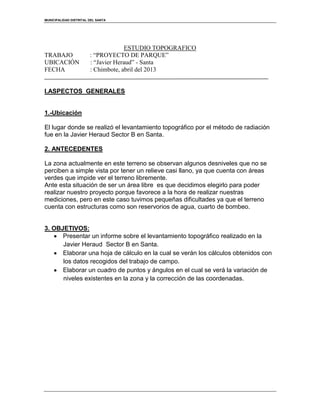

ESTUDIO TOPOGRAFICO
TRABAJO : “PROYECTO DE PARQUE”
UBICACIÓN : “Javier Heraud” - Santa
FECHA : Chimbote, abril del 2013
I.ASPECTOS GENERALES
1.-Ubicación
El lugar donde se realizó el levantamiento topográfico por el método de radiación
fue en la Javier Heraud Sector B en Santa.
2. ANTECEDENTES
La zona actualmente en este terreno se observan algunos desniveles que no se
perciben a simple vista por tener un relieve casi llano, ya que cuenta con áreas
verdes que impide ver el terreno libremente.
Ante esta situación de ser un área libre es que decidimos elegirlo para poder
realizar nuestro proyecto porque favorece a la hora de realizar nuestras
mediciones, pero en este caso tuvimos pequeñas dificultades ya que el terreno
cuenta con estructuras como son reservorios de agua, cuarto de bombeo.
3. OBJETIVOS:
Presentar un informe sobre el levantamiento topográfico realizado en la
Javier Heraud Sector B en Santa.
Elaborar una hoja de cálculo en la cual se verán los cálculos obtenidos con
los datos recogidos del trabajo de campo.
Elaborar un cuadro de puntos y ángulos en el cual se verá la variación de
niveles existentes en la zona y la corrección de las coordenadas.

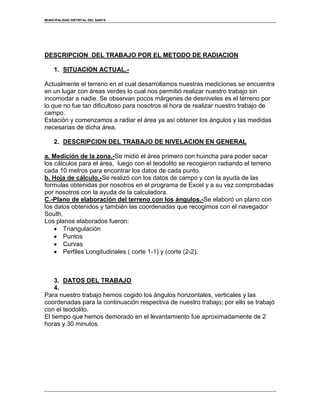

DESCRIPCION DEL TRABAJO POR EL METODO DE RADIACION
1. SITUACION ACTUAL.-
Actualmente el terreno en el cual desarrollamos nuestras mediciones se encuentra
en un lugar con áreas verdes lo cual nos permitió realizar nuestro trabajo sin
incomodar a nadie. Se observan pocos márgenes de desniveles es el terreno por
lo que no fue tan dificultoso para nosotros al hora de realizar nuestro trabajo de
campo.
Estación y comenzamos a radiar el área ya así obtener los ángulos y las medidas
necesarias de dicha área.
2. DESCRIPCION DEL TRABAJO DE NIVELACION EN GENERAL
a. Medición de la zona.-Se midió el área primero con huincha para poder sacar
los cálculos para el área, luego con el teodolito se recogieron radiando el terreno
cada 10 metros para encontrar los datos de cada punto.
b. Hoja de cálculo.-Se realizó con los datos de campo y con la ayuda de las
formulas obtenidas por nosotros en el programa de Excel y a su vez comprobadas
por nosotros con la ayuda de la calculadora.
C.-Plano de elaboración del terreno con los ángulos.-Se elaboró un plano con
los datos obtenidos y también las coordenadas que recogimos con el navegador
South.
Los planos elaborados fueron:
Triangulación
Puntos
Curvas
Perfiles Longitudinales ( corte 1-1) y (corte (2-2).
3. DATOS DEL TRABAJO
4.
Para nuestro trabajo hemos cogido los ángulos horizontales, verticales y las
coordenadas para la continuación respectiva de nuestro trabajo; por ello se trabajó
con el teodolito.
El tiempo que hemos demorado en el levantamiento fue aproximadamente de 2
horas y 30 minutos.

II.OBSERVACIONES
 Realizamos el trabajo en la mañana y el sol principalmente fue nuestro
inconveniente por el calor.
 Demoramos aproximadamente 10 minutos en estacionarlo.
 Pusimos como punto de referencia para el estacionamiento una piedra.
 Ubicamos nuestro norte magnético (un poste) porque es un punto fijo.
 Comenzamos a radiar cada 10 metros, guiándonos de los niveles de la
vereda, lo hicimos por dentro y por fuera.
 Con wincha medimos el diámetro del reservorio.
 Terminamos de hacer nuestro levantamiento (aproximadamente
demoramos 30 minutos en realizarlos).
 Por ultimo guardamos los equipos y procedimos a realizar los cálculos en
borrador.
III.CONCLUSION
Los pequeños errores en la lectura con el teodolito fueron más a causa de del de
las estructuras que tenía el terreno.
IV. RECOMENDACIONES
Los trabajos deben realizarse lo más temprano posible para evitar los vientos que
se presentan conforme va avanzando el día siendo cada vez más fuerte.
También al momento se realizar un levantamiento hacerlo en un lugar libre sin que
tenga estructuras para que el trabajo se realice fácilmente.

INSTRUMENTOS A UTILIZAR EN NUESTRO
LEVANTAMIENTO

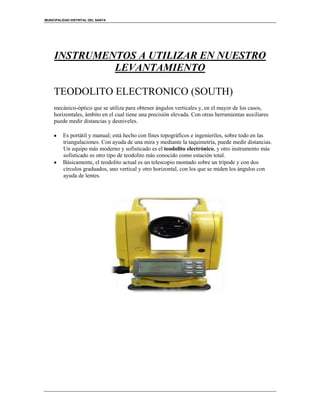

TEODOLITO ELECTRONICO (SOUTH)
mecánico-óptico que se utiliza para obtener ángulos verticales y, en el mayor de los casos,
horizontales, ámbito en el cual tiene una precisión elevada. Con otras herramientas auxiliares
puede medir distancias y desniveles.
Es portátil y manual; está hecho con fines topográficos e ingenieriles, sobre todo en las
triangulaciones. Con ayuda de una mira y mediante la taquimetría, puede medir distancias.
Un equipo más moderno y sofisticado es el teodolito electrónico, y otro instrumento más
sofisticado es otro tipo de teodolito más conocido como estación total.
Básicamente, el teodolito actual es un telescopio montado sobre un trípode y con dos
círculos graduados, uno vertical y otro horizontal, con los que se miden los ángulos con
ayuda de lentes.

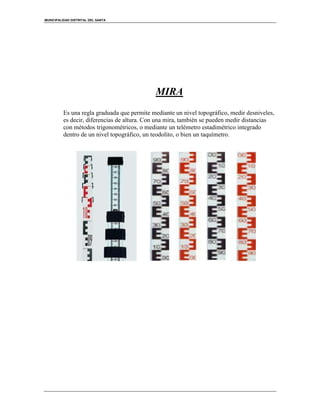

MIRA
Es una regla graduada que permite mediante un nivel topográfico, medir desniveles,
es decir, diferencias de altura. Con una mira, también se pueden medir distancias
con métodos trigonométricos, o mediante un telémetro estadimétrico integrado
dentro de un nivel topográfico, un teodolito, o bien un taquímetro.

CINTRA METRICA
La cinta métrica utilizada en medición de distancias se construye en una delgada
lámina de acero, aluminio o de fibra de vidrio. Las cintas métricas más usadas son
las de 10,15,20,25,30,50 y 100 metros, con menores longitudes (de 1 a 10 m). Lo
denominan flexómetros y pueden incluir un mecanismo para rebobinado
automático de la cinta.
Dependiendo del tipo de material en que está construida una cinta, se obtiene un
precisión determinada que viene indicada por la clase de la cinta, (homologación),
clase I, II, II, las mas precisas señalan de clase I, las cintas más utilizadas en
general son clase II (metálicas) o clase III ( fibra de vidrio).
Por lo general están protegidas dentro de un rodete metálico ó de PVC (carcasa
cerrada), las cintas a partir de 30 m se construyen también con soporte abierto por
lo general en forma de cruceta lo que facilita la limpieza y el rebobinado.

[Escriba una cita del documento o el resumen de un punto interesante. Puede situar el
cuadro de texto en cualquier lugar del documento. Use la ficha Herramientas de dibujo para
cambiar el formato del cuadro de texto de la cita.]
DESCRIPCIÓN:
*Visitamos el terreno para ver como ver si era terreno libre o contaba con
estructuras.
*Como podemos ver nos dimos cuenta que tenía estructuras y las fotos lo
afirman.

Memoria descriptiva

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Memoria descriptiva

Memoria descriptiva
