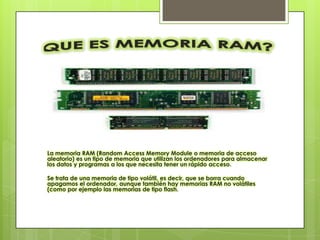

3. La memoria RAM (Random Access Memory Module o memoria de acceso
aleatorio) es un tipo de memoria que utilizan los ordenadores para almacenar
los datos y programas a los que necesita tener un rápido acceso.
Se trata de una memoria de tipo volátil, es decir, que se borra cuando
apagamos el ordenador, aunque también hay memorias RAM no volátiles
(como por ejemplo las memorias de tipo flash.

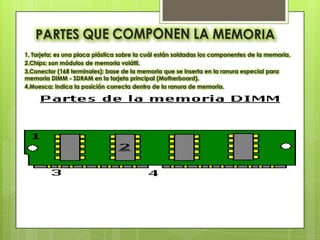

4. 1. Tarjeta: es una placa plástica sobre la cuál están soldadas los componentes de la memoria.
2.Chips: son módulos de memoria volátil.
3.Conector (168 terminales): base de la memoria que se inserta en la ranura especial para
memoria DIMM - SDRAM en la tarjeta principal (Motherboard).
4.Muesca: indica la posición correcta dentro de la ranura de memoria.

5.  Si ya sabemos qué memoria vamos a poner y la tenemos en mano, sólo nos queda el proceso físico de su
inserción; también podemos seguir estos pasos si únicamente queremos ver la memoria que ya hay
puesta.
 Materiales necesarios: Un simple destornillador de estrella.
 Lo primero que debemos hacer es apagar el ordenador y abrir la torre, esto es una operación muy
sencilla y que se debe repetir cada vez que queramos manipular un componente de su interior, no sólo la
memoria. Quitamos los tornillos que sujetan las tapas o la carcasa y las retiramos.
 ¡Precaución!: Antes de manipular el interior de la torre, debemos tocar cualquier superficie metálica para
descargar nuestra electricidad estática que sería fatal para cualquier componente interno.
 Ahora tenemos que identificar la ubicación de la memoria, si miramos en la placa interna veremos una
zona similar a esta:
 Ahí están los slots (huecos para poner la memoria) y el módulo o módulos que tengamos ya instalados
aparecerán colocados en una de las ranuras (en la imagen no sale ninguno).
 Seguidamente, acercamos el módulo por el lado donde están los conectores hacia uno de los slots libres
y lo insertamos perpendicularmente y con firmeza, hasta que queden los contactos en su interior. Pero
antes de hacer esto hay que tener en cuenta algunas cosas:

6. Los módulos van sujetos lateralmente con unas piezas de plástico, antes de
insertar el módulo debemos asegurarnos de que están abiertas para que
podamos colocar el módulo cómodamente. Una vez insertado, debemos cerrar
las piezas hasta que se ajusten a las muescas laterales del módulo.

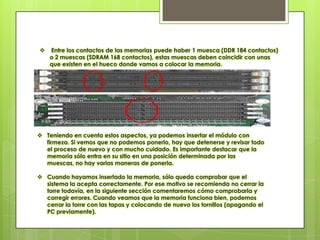

7.  Entre los contactos de las memorias puede haber 1 muesca (DDR 184 contactos)
o 2 muescas (SDRAM 168 contactos), estas muescas deben coincidir con unas
que existen en el hueco donde vamos a colocar la memoria.
 Teniendo en cuenta estos aspectos, ya podemos insertar el módulo con
firmeza. Si vemos que no podemos ponerlo, hay que detenerse y revisar todo
el proceso de nuevo y con mucho cuidado. Es importante destacar que la
memoria sólo entra en su sitio en una posición determinada por las
muescas, no hay varias maneras de ponerla.
 Cuando hayamos insertado la memoria, sólo queda comprobar que el
sistema la acepta correctamente. Por ese motivo se recomienda no cerrar la
torre todavía, en la siguiente sección comentaremos cómo comprobarla y
corregir errores. Cuando veamos que la memoria funciona bien, podemos
cerrar la torre con las tapas y colocando de nuevo los tornillos (apagando el
PC previamente).

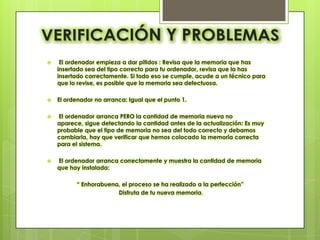

8.  El ordenador empieza a dar pitidos : Revisa que la memoria que has
insertado sea del tipo correcto para tu ordenador, revisa que la has
insertado correctamente. Si todo eso se cumple, acude a un técnico para
que lo revise, es posible que la memoria sea defectuosa.
 El ordenador no arranca: Igual que el punto 1.
 El ordenador arranca PERO la cantidad de memoria nueva no
aparece, sigue detectando la cantidad antes de la actualización: Es muy
probable que el tipo de memoria no sea del todo correcto y debamos
cambiarla, hay que verificar que hemos colocado la memoria correcta
para el sistema.
 El ordenador arranca correctamente y muestra la cantidad de memoria
que hay instalada:
“ Enhorabuena, el proceso se ha realizado a la perfección”
Disfruta de tu nueva memoria.

9. El mismo que se recomienda para los diversos circuitos que componen el equipo:
limpieza preventiva con aire comprimido y, en ocasiones, líquido electrostático
Vía software se puede revisar la operación de la memoria RAM con diversos programas
que reportan no sólo la capacidad, sino la velocidad de acceso e incluso realizan
pruebas de desempeño. El uso de la memoria RAM depende ante todo de los programas
e información del usuario que estén activos en el equipo, por lo que una depuración de
los programas que están residentes o cargados al inicio del sistema, así como
desfragmentación del registro y supervisión de que no haya virus o spyware en acción
son también medidas efectivas para usar de mejor manera la memoria RAM.

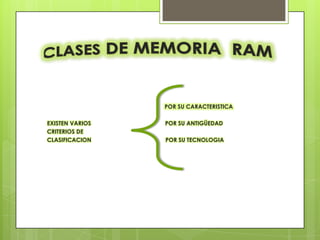

10. POR SU CARACTERISTICA
EXISTEN VARIOS POR SU ANTIGÜEDAD
CRITERIOS DE
CLASIFICACION POR SU TECNOLOGIA

11. POR SUS DIMENSIONALES CARACTERISTICAS
ES UNA MEMORIA DE LECTURA Y ESCRITURA ESTA MEMORIA SE PROVEE EN FORMA DE
OBLEA DE CHIPS QUE DE ACUERDO CON EL NUMERO Y LA FORMA DE LOS CONTACTOS
SE DENOMINAN COMO MEMORIAS SIMM , DIMM Y SO DIMM
SIMM DIMM
 DE 8 BITS; 30 CONTACTOS Y 9 CM  64 BITS; 168 CONTACTOS Y 13 CM
 DE 32 BITS; 72 CONTACTOS Y 11 CM

12. SO DIMM RIMM
 32 Y 64 BITS;100,144,200 CONTANTOS  64 BITS; 2NS ;1,6 GB BANDA ANCHA
800 MHZ

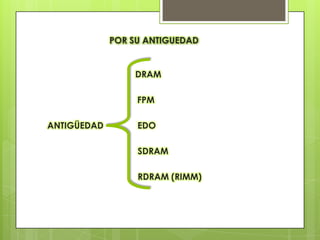

13. POR SU ANTIGUEDAD
DRAM
FPM
ANTIGÜEDAD EDO
SDRAM
RDRAM (RIMM)

14.  (DYNAMIC RANDOM ACCESS MEMORY) TIENE UNA CAPACIDAD DE
RETENCIÓN DE DATOS MUY CORTA EN TIEMPO

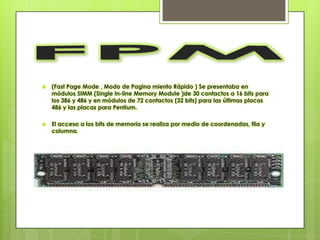

15.  (Fast Page Mode , Modo de Pagina miento Rápido ) Se presentaba en
módulos SIMM (Single In-line Memory Module )de 30 contactos a 16 bits para
los 386 y 486 y en módulos de 72 contactos (32 bits) para las últimas placas
486 y las placas para Pentium.
 El acceso a los bits de memoria se realiza por medio de coordenadas, fila y
columna.

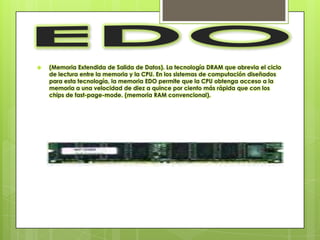

16.  (Memoria Extendida de Salida de Datos). La tecnología DRAM que abrevia el ciclo
de lectura entre la memoria y la CPU. En los sistemas de computación diseñados
para esta tecnología, la memoria EDO permite que la CPU obtenga acceso a la
memoria a una velocidad de diez a quince por ciento más rápida que con los
chips de fast-page-mode. (memoria RAM convencional).

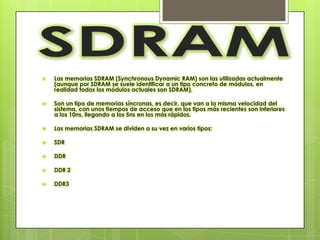

17.  Las memorias SDRAM (Synchronous Dynamic RAM) son las utilizadas actualmente
(aunque por SDRAM se suele identificar a un tipo concreto de módulos, en
realidad todos los módulos actuales son SDRAM).
 Son un tipo de memorias síncronas, es decir, que van a la misma velocidad del
sistema, con unos tiempos de acceso que en los tipos más recientes son inferiores
a los 10ns, llegando a los 5ns en los más rápidos.
 Las memorias SDRAM se dividen a su vez en varios tipos:
 SDR
 DDR
 DDR 2
 DDR3

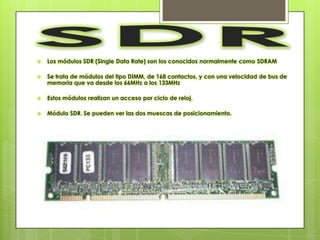

18.  Los módulos SDR (Single Data Rate) son los conocidos normalmente como SDRAM
 Se trata de módulos del tipo DIMM, de 168 contactos, y con una velocidad de bus de
memoria que va desde los 66MHz a los 133MHz
 Estos módulos realizan un acceso por ciclo de reloj.
 Módulo SDR. Se pueden ver las dos muescas de posicionamiento.

19.  Los módulos DDR SDRAM (Double Data Rate SDRAM) son una evolución de los
módulos SDR.
 Se trata de módulos del tipo DIMM, de 184 contactos y 64bits, con una velocidad de
bus de memoria de entre 100MHz y 200MHz
 pero al realizar dos accesos por ciclo de reloj las velocidades efectivas de trabajo
se sitúan entre los 200MHz y los 400MHz.
 Módulo DDR. Vemos que tiene una sola muesca de posicionamiento, situada a la
derecha del centro del módulo.

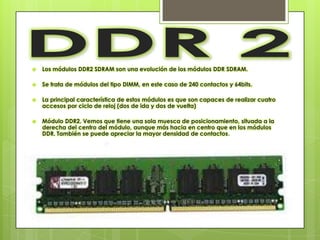

20.  Los módulos DDR2 SDRAM son una evolución de los módulos DDR SDRAM.
 Se trata de módulos del tipo DIMM, en este caso de 240 contactos y 64bits.
 La principal característica de estos módulos es que son capaces de realizar cuatro
accesos por ciclo de reloj (dos de ida y dos de vuelta)
 Módulo DDR2. Vemos que tiene una sola muesca de posicionamiento, situada a la
derecha del centro del módulo, aunque más hacia en centro que en los módulos
DDR. También se puede apreciar la mayor densidad de contactos.

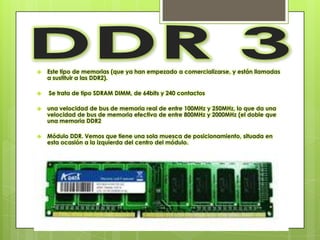

21.  Este tipo de memorias (que ya han empezado a comercializarse, y están llamadas
a sustituir a las DDR2).
 Se trata de tipo SDRAM DIMM, de 64bits y 240 contactos
 una velocidad de bus de memoria real de entre 100MHz y 250MHz, lo que da una
velocidad de bus de memoria efectiva de entre 800MHz y 2000MHz (el doble que
una memoria DDR2
 Módulo DDR. Vemos que tiene una sola muesca de posicionamiento, situada en
esta ocasión a la izquierda del centro del módulo.

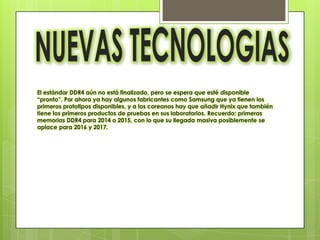

22. El estándar DDR4 aún no está finalizado, pero se espera que esté disponible
“pronto”. Por ahora ya hay algunos fabricantes como Samsung que ya tienen los
primeros prototipos disponibles, y a los coreanos hay que añadir Hynix que también
tiene los primeros productos de pruebas en sus laboratorios. Recuerdo: primeras
memorias DDR4 para 2014 o 2015, con lo que su llegada masiva posiblemente se
aplace para 2016 y 2017.
