Este documento define las unidades de medida de almacenamiento como bytes, kilobytes, megabytes, etc. Explica los diferentes tipos de memoria como RAM, ROM y memoria secundaria. Describe la RAM como una memoria de acceso aleatorio y volátil que almacena datos e instrucciones de forma temporal, y la ROM como una memoria de solo lectura y permanente. También clasifica los módulos de memoria según su encapsulado como SIMM, DIMM, RIMM, y describe las características de las memorias DDR, DDR2 y DDR3.

1. INSTITUTO SUPERIOR TECNOLOGICO IDATPROGRAMA DE COMPUTACIÓN E INFORMÁTICAProf. Ernesto Velásquez Alarcón

2. MEMORIAS

3. MEDICIÓN DEL ALMACENAMIENTOLa unidad de almacenamiento tanto en discos como en cintas y en memoria de trabajo (RAM) es el Byte. Un Byte está constituido por 8 pulsos o señales, llamados bits (abreviatura de binary digit = dígito binario).Cada símbolo interpretable, que se puede almacenar en la computadora: letras del alfabeto, signos de puntuación, etc., está formado por un byte.La capacidad de almacenamiento (fijo o temporal) se mide de acuerdo a la cantidad de bytes que pueden contener los dispositivos, y suelen utilizarse las siguientes unidades de medida:

4. Unidad de medida de almacenamientoEquivalente a:Byte (B)8 bitsKilobyte (KB)1024 Bytes (= 210) bytesMegabyte (MB)1024 Kilobytes (= 220 bytes) (1048576 bytes)Gigabyte (GB)1024 Megabytes (= 230 bytes) (1073741824 bytes)Terabyte (TB)1024 Gigabytes (= 240 bytes) (1099511627776 bytes)Petabyte (PB)1024 Terabytes (= 250 bytes) (1125899906842624 bytes)Exabyte (EB)1024 Petaytes (= 260 bytes) (1152921504606846976 bytes)Zettabyte (ZB)1024 Exabytes (= 270 bytes) (1180591620717411303424 bytes)Yottabyte (YB)1024 Zettabytes (= 280 bytes) (1208925819614629174706176 bytes)

5. MEMORIASLa memoria (también llamada almacenamiento) se refiere a los componentes de un computador, dispositivos y medios de almacenamiento que retienen datos informáticos durante algún intervalo de tiempo. Las memorias de computadora proporcionan unas de las principales funciones de la computación moderna, la retención o almacenamiento de información. Es uno de los componentes fundamentales de todas las computadoras modernas que, acoplados a una unidad central de procesamiento (CPU), implementa lo fundamental..

6. Clasificación de las Memorias

7. Clasificación de las MemoriasMEMORIAS DEL COMPUTADORRAMROMSECUNDARIASDiscos FlexiblesDinámicasPromDiscos DurosEstáticasEpromDiscos ÓpticosEEpromCintas Magnéticas

8. TIPOS DE MEMORIAMEMORIA RAM (Random Access Memory)Memoria de escritura y lectura, es la memoria principal del computador. Solo se mantiene mientras el computador está encendido.MEMORIA ROM (Read Only Memory). Memoria de solo lectura, es permanente y no se afecta por el encendido o apagado del computador.

9. LA MEMORIA RAMEs el lugar donde la CPU almacena los datos e instrucciones que se esta utilizando a tiempo real.

10. Todos los programas y datos antes de ser procesados por el micro han de ser colocados en esta memoria.

11. Es una Memoria de Acceso Aleatorio (Random Access Memory) a los datos almacenados.

12. Es temporal o volátil, pierde los datos al perder la tensión.

13. Necesita mantener y refrescar esa tensión cada cierto tiempo, al que se llama tiempo de refresco.¿COMO FUNCIONA?Cuando las aplicaciones se ejecutan, primeramente deben ser cargadas en memoria RAM. El procesador entonces efectúa accesos a dicha memoria para cargar instrucciones y enviar o recoger datos. Reducir el tiempo necesario para acceder a la memoria, ayuda a mejorar las prestaciones del sistema. La diferencia entre la RAM y otros tipos de memoria de almacenamiento, como los disquetes o discos duros, es que la RAM es mucho más rápida, y se borra al apagar el ordenador.Es una memoria dinámica, lo que indica la necesidad de “recordar” los datos ala memoria cada pequeños periodos de tiempo, para impedir que esta pierda la información, eso se llama Refresco. Cuando se pierde la alimentación, la memoria pierde todos los datos. “Random Access”, acceso aleatorio, indica que cada posición de memoria puede ser leída o escrita en cualquier orden. Lo contrario seria el acceso secuencial, en el cual los datos tienen que ser leídos o escritos en un orden predeterminado.

15. CARACTERISTICASEl transporte de estos datos de la memoria a la CPU o viceversa, se realiza a través de dos operaciones:Lectura. Se produce al trasladar el contenido de una dirección de memoria a un registro de la CPU.

16. Escritura.Se produce al almacenar datos desde un registro de la CPU a una localización de la memoria.Según su funcionamiento, hay dos tipos de memoria RAM: SRAMoRAM estáticaDRAMoRAM dinámica.

17. SRAMStaticRandom Access Memory, o Memoria Estática de Acceso Aleatorio.Utiliza switchflipflop en vez de transistores.

18. Tipo de RAM que no pierde su contenido mientras recibealimentación eléctrica.Es muy rápido.

19. Fabricación es más costosa que la DRAM.

20. Las memorias caché L1 y L2 (de pequeño tamaño y de acceso muy rápido) están formadas por este tipo de RAM porque es el que proporciona mejor rendimiento.Flip-flopEs un multivibrador capaz de permanecer en un estado determinado o en el contrario durante un tiempo indefinido.

21. DRAMDynamicRandom Access Memory o Memoria RAM Dinámica.Es la que se usa comúnmente en los PC. Utiliza condensadores controlados por transistores.Es un tipo de RAM que pierde el contenido con el tiempo aunque no se interrumpa el suministro de energía.

22. Para evitar pérdidas de datos es necesario reescribir su contenido continuamente. Es lo que se llama refrescode la memoria. Este tipo de memoria tiene un rendimiento menor que la SRAM.

23. Su precio también es menor.

24. Existen diferentes tipos de memoria DRAM:Circuito Integrado DRAM aumentado 5000 veces.

25. Cada celda de memoria DRAM es un transistor. Tipos de DRAMDRAM de Fast Page Mode(FPM).Se implanto un modo direccionamiento en el que el controlador de memoria envía una sola dirección y recibe a cambio esa y varias consecutivas sin necesidad de generar todas las direcciones. Esto supone un ahorro de tiempos ya que ciertas operaciones son repetitivas cuando se desea acceder a muchas posiciones consecutivas. Se fabricaban con tiempos de acceso de 70 ó 60 ns y fueron muy populares en sistemas basados en el 486 y los primeros Pentium.DRAM Extended Data Out(EDO)Utiliza la dirección anterior para buscar la siguienteaumentando la velocidad en un 40 %.Syncronous DRAM (SDRAM)Se sincroniza con el oscilador del procesador, de manera de transmitir datos en forma más eficiente. Hoy en día es la que más se ocupa.

26. PC-100 SDRAMUsa tecnología SDRAM y fue diseñada para trabajar con chipsets i44IBX de procesadores INTEL. Trabajan con un bus de 100 MHz.PC-133 SDRAMIgual que el anterior, pero con la capacidad de soportar un bus de 133MHz.BEDO (burst Extended Data Output)Reduce los tiempos de espera del procesador, ya que transfiere datos en forma de ráfagas (bursts).RDRAM (DirectRambus DRAM)Es un tipo de memoria de 64 bits que puede producir ráfagas de 2ns y puede alcanzar tasas de transferencia de 533 MHz, con picos de 1,6 GB/s.ESDRAMPretende eliminar problemas propios de las RAM en forma interna, es decir, en su estructura. SLDRAMSe cree que puede ser la memoria a utilizar en los grandes servidores por la alta transferencia de datos. Aun esta en proceso.

28. MÓDULOS DE MEMORIA SEGÚN SU ENCAPSULADODIP (Dual in Line Package) Las primeras memorias en utilizarse. El chip iba en un soquete dentro de la misma placa madre.PROBLEMA: Falta de espacio en placa para aumentar el número de memorias. SOLUCIÓN:Poner los componentes de la memoria en un circuito impreso llamado modulo de memoria.

29. MÓDULOS DE MEMORIA SEGÚN SU ENCAPSULADOSe caracterizan con números, como por ejm: 8x32 o 4x16: esto indica el número de chips, multiplicado por la capacidad del chip en megabytes.SIMM (single in-line memory module):

30. Es el primer tipo de memoria estandarizada.

31. Módulos de 30 y 72 pines o contactos y 9 x 12 cms.

32. Necesidad de utilizarlos en pares de igual memoria y velocidaddebido a que el ancho del bus es mayor que el de un solo Módulo.

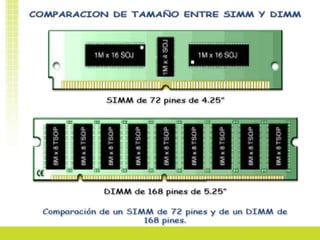

34. MÓDULOS DE MEMORIA SEGÚN SU ENCAPSULADODIMM (Dual in-Line Memory Module):Es otro tipo de encapsulado a diferencia del SIMM aparece en un formato de 168 conectores, de unos 14 cm de longitud, los cuales pueden manejar 64 bits.Módulos de 168 pines y 14 x 2,5 cm.

35. Capacidades entre 8 y 512 MB por módulo.

36. Se pueden utilizar en pares o solas.

37. Permiten mayores velocidades que las SIMM

38. MÓDULOS DE MEMORIA SEGÚN SU ENCAPSULADORIMM (rambus in-line memory module): Los módulos RIMM RDRAM cuentan con 184 pines y debido a sus altas frecuencias de trabajo requieren de difusores de calor consistentes en una placa metálica que recubre los chips del módulo. Se basan en un bus de datos de 16 bits y están disponibles en velocidades de 300MHz (PC-600), 356 Mhz (PC-700), 400 Mhz (PC-800) y 533 Mhz (PC-1066).

39. MÓDULOS DE MEMORIA SEGÚN SU ENCAPSULADORIMM vs DDR

40. MÓDULOS DE MEMORIA SEGÚN SU ENCAPSULADODDR SDRAM (Double Data Rate SDRAM ) Tienen 1 84 contactos.

41. Trabajan con 2.5 Volt.

42. Parten de 200 MHZ y l legan hasta 400 MHZ.

43. Ofrece tasas de transferencia de hasta 3.2 GHs

44. Ancho de banda de 64 bits
