Memorias ram y rom
- 1. MEMORIAS RAM YROM PRESENTADO POR: BRAYAN STIVEN PALOMINO VASQUEZ TÉCNICO EN SISTEMAS INSTITUCIÓN EDUCATIVA NUESTRA SEÑORA DE BELÉN

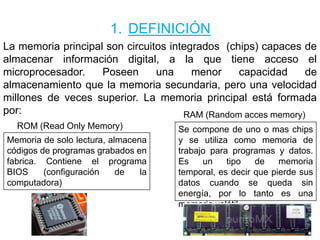

- 2. 1. DEFINICIÓN La memoriaprincipal son circuitos integrados (chips) capaces de almacenar información digital, a la que tiene acceso el microprocesador. Poseen una menor capacidad de almacenamiento que la memoria secundaria, pero una velocidad millones de veces superior. La memoria principal está formada por: ROM (Read Only Memory) Memoria de solo lectura, almacena códigos de programas grabados en fabrica. Contiene el programa BIOS (configuración de la computadora) RAM (Random acces memory) Se compone de uno o mas chips y se utiliza como memoria de trabajo para programas y datos. Es un tipo de memoria temporal, es decir que pierde sus datos cuando se queda sin energía, por lo tanto es una memoria volátil
- 3. 2. -MÓDULOS SIP(single in line memory package) de 30 pines finos. Se podían localizar en ordenadores con procesador Intel 286 y 386 SIMM (single in line memory module) de 30 y 72 contactos RIMM (rambus in line memory module) utilizan una tecnología denominada RDRAM desarrollada por Rambus inc. Tienen 184 contactos DIMM (dual line memory module) comenzaron a reemplazar a las SIMM cuando los microprocesadores Intel Pentium dominaron el mercado. Existen módulos DIMM 168,184 o 240 contactos

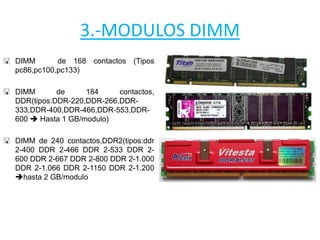

- 4. 3.-MODULOS DIMM DIMMde 168 contactos (Tipos pc86,pc100,pc133) DIMM de 184 contactos, DDR(tipos:DDR-220,DDR-266,DDR- 333,DDR-400,DDR-466,DDR-553,DDR- 600 Hasta 1 GB/modulo) DIMM de 240 contactos,DDR2(tipos:ddr 2-400 DDR 2-466 DDR 2-533 DDR 2- 600 DDR 2-667 DDR 2-800 DDR 2-1.000 DDR 2-1.066 DDR 2-1150 DDR 2-1.200 hasta 2 GB/modulo

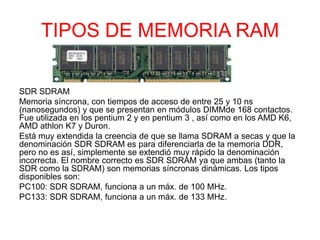

- 5. TIPOS DE MEMORIARAM SDR SDRAM Memoria síncrona, con tiempos de acceso de entre 25 y 10 ns (nanosegundos) y que se presentan en módulos DIMMde 168 contactos. Fue utilizada en los pentium 2 y en pentium 3 , así como en los AMD K6, AMD athlon K7 y Duron. Está muy extendida la creencia de que se llama SDRAM a secas y que la denominación SDR SDRAM es para diferenciarla de la memoria DDR, pero no es así, simplemente se extendió muy rápido la denominación incorrecta. El nombre correcto es SDR SDRAM ya que ambas (tanto la SDR como la SDRAM) son memorias síncronas dinámicas. Los tipos disponibles son: PC100: SDR SDRAM, funciona a un máx. de 100 MHz. PC133: SDR SDRAM, funciona a un máx. de 133 MHz.

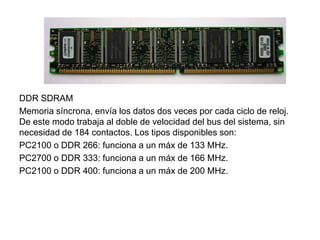

- 6. DDR SDRAM Memoria síncrona,envía los datos dos veces por cada ciclo de reloj. De este modo trabaja al doble de velocidad del bus del sistema, sin necesidad de 184 contactos. Los tipos disponibles son: PC2100 o DDR 266: funciona a un máx de 133 MHz. PC2700 o DDR 333: funciona a un máx de 166 MHz. PC2100 o DDR 400: funciona a un máx de 200 MHz.
- 7. DDR2 SDRAM Las memoríasDDR 2 son una mejor de las memorias DDR (Double Data Rate), que permiten que los búfers de entrada/salida trabajan al doble de la frecuencia del núcleo , permitiendo que durante cada ciclo de reloj se realicen cuatro transferencias . Se presentan en módulos DIMM de 240 contactos os tipos disponibles son:

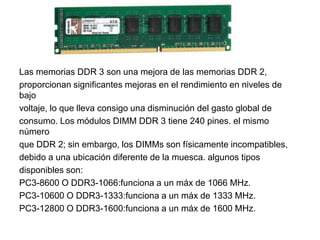

- 8. Las memorias DDR3 son una mejora de las memorias DDR 2, proporcionan significantes mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo una disminución del gasto global de consumo. Los módulos DIMM DDR 3 tiene 240 pines. el mismo número que DDR 2; sin embargo, los DIMMs son físicamente incompatibles, debido a una ubicación diferente de la muesca. algunos tipos disponibles son: PC3-8600 O DDR3-1066:funciona a un máx de 1066 MHz. PC3-10600 O DDR3-1333:funciona a un máx de 1333 MHz. PC3-12800 O DDR3-1600:funciona a un máx de 1600 MHz.
- 9. UBICACIÓN DE LAMEMORIA RAM EN LA MOTHERBOARD MEMORIA RAM DDR2

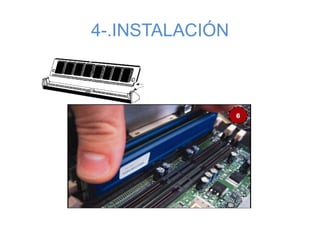

- 10.
- 11.
