1. MEMORIAS RAM Y ROM
PRESENTADO POR:LILIBETH DIAZ JAIMES
TÉCNICO EN SISTEMAS
INSTITUCION EDUCATIVA NUESTRA SEÑORA DE
BELEN

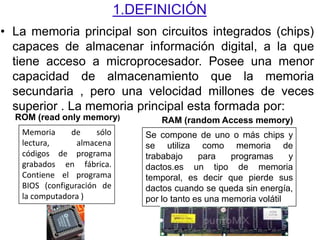

2. 1.DEFINICIÓN
• La memoria principal son circuitos integrados (chips)
capaces de almacenar información digital, a la que
tiene acceso a microprocesador. Posee una menor
capacidad de almacenamiento que la memoria
secundaria , pero una velocidad millones de veces
superior . La memoria principal esta formada por:
ROM (read only memory)
Memoria de sólo
lectura, almacena
códigos de programa
grabados en fábrica.
Contiene el programa
BIOS (configuración de
la computadora )
RAM (random Access memory)
Se compone de uno o más chips y
se utiliza como memoria de
trababajo para programas y
dactos.es un tipo de memoria
temporal, es decir que pierde sus
dactos cuando se queda sin energía,
por lo tanto es una memoria volátil

3. 2.-MÓDULOS
 Sip ( sigle in line memory
package) de 30 pines finos. Se
Podian localizar en ordenadores
Con procesador intel 286 y 386.
 SIMM (single in line memory
Module) de 30y 72 contactos.
 RIMM ( rambus inline memory
Module) utiliza una tecnologia
Denominada RDRAM, desarrollada
Por rambus inc.tienen 184
Contactos
 DIMM ( Dual in-line memory
module)comenzaron a remplazar a
las SIMM cuando los
Microprocesadores intel
Pentium Dominaron el mercado.
existen módulos DIMM de
168, 184 ó de 240 contactos.

4. 3.-MODULOS DIMM
 Dimm de 168 contactos( TIPOS:
Pc66,Pc100,Pc133)
 Dimm 184 contactos,DDR
333,DDR-400,DDR-466,DDR-533,
DDR-600  hasta 1 GB/modulo.
 Dimm de 240 contactos,DDR2
(TIPOS:DDR 2-400,DDR 2-466,
DDR 2-533,DDR 2-600.DDR 2-
667,DDR 2-800, DDR 21.000,
DDR 2-1.066,DDR 2-1.150 Y DDR
2.1.200  hasta 2 GB/módulo)

5. Tipos de memoria RAM
SDR SDRAM
Memoria síncrona, con tiempos de acceso de entre 25 y 10 ns
(nanosegundos) y que se presentan en módulos DIMM de 168
Contactos. Fue utilizada en los Pentium II y en los Pentium III , así
Como en los AMD k6, AMD athlon k7 y duron.
Esta muy extendida la creencia de que se llama SDRAM a secas, y que
la denominación SDR SDRAM es para diferenciarla de la memoria DDR, pero no
es
así, simplemente se extendió muy rápido la denominación incorrecta. El nombre
correcto
es SDR SDRAM ya que ambas (tanto la SDR como la DDR) son memorias
síncronas dinámicas. Los tipos disponibles son :
PC100: SDR SDRAM, funciona a un máx.. De 100 MHZ
PC133:SDR SDRAM, funciona a un máx.. De 133 MHZ

6. DDR SDRAM
Memoria síncrona, envía los datos por cada ciclo de reloj. De este modo trabaja el
doble de velocidad del bus el sistema, sin necesidad de aumentar la frecuencia del
reloj. Se presentan unos módulos
DIMM de 184 contactos. Los tipos disponibles son :
Pc2100 o DDR 266. funciona a un máx. 133 MHZ
Pc2700 o DDR 333. funciona a un máx. 166 MHZ
Pc3200 o DDR 400. funciona a un máx. 200 MHZ

7. DDR2 SDRAM
Las memorias DDR 2 son una mejora de las memorias DDR ( Doublé data Rate),
permiten que los búferes de entrada/salida trabajen el doble de la frecuencia del
núcleo, permitiendo que durante cada ciclo de reloj se realiza cuatro transferencias. Se
presentan en módulos DIMM de 240 contactos. Los tipos disponibles son:
PC2 -4200 o DDR2-533: funciona a un máx de 533 MHZ
PC2-5300 o DDR2-667:funciona aun máx de 667 MHZ
PC2-6400 o DDR2-800: funciona a un máx de 800 MHZ
PC2-8600 o DDR2-1066: funciona aun máx de 10 66 MHZ

8. UBICACIÓN DE LA MEMORIA RAM EN LA
MOTHER BOARD
Memoria Ram DDR 2

9. BIBLIOGRAFIA
http://es.wikipedia.org/wiki/Memoria de acceso aleatorio
http://usuarios.multimania.es/todohardware/ram.htm
http://www.monografias.com/trabajos11/memoram/memoram.,shtml
Información de carrera Reparación de redes (BIOS)

10. DDR3 SDRAM
Las memorias DDR3 son unas mejora de las memorias DDR 2, proporcionan
significantes mejoras en el rendimiento en niveles de bajo voltaje, lo que lleva consigo
una disminución del gasto global de consumo. Los módulos DDIM DDR 3 tienen 240
pines, el mismo el mismo numero que DDR 2;sin embargo, los DIMMs son físicamente
incompatibles, debido a una ubicación de diferente de la muesca. Algunos tipos
disponibles son:
PC3-8600 o DDR 3- 1066:funciona a un máx. de 1066 MHz
PC3-10600 o DDR3-1333:funciona a un máx. de 1333 MHz
PC3-12800 o DDR3-1600:funciona a un máx. de 1600 MHz

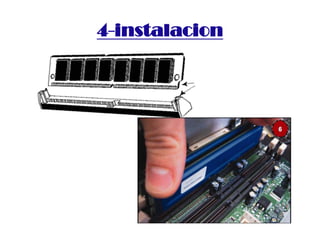

11. 4-instalacion
