1. MEMORIAS RAM Y ROM
PRESENTADO POR:JHON WILLIAM ORTEGA
TECNICO EN SISTEMAS
INSTITUCION EDUCATIVA NUESTRA SEÑORA DE
BELEN

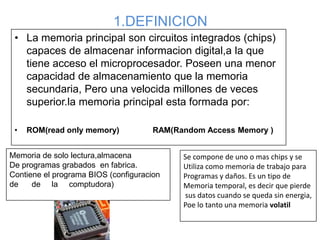

2. 1.DEFINICION
• La memoria principal son circuitos integrados (chips)
capaces de almacenar informacion digital,a la que
tiene acceso el microprocesador. Poseen una menor
capacidad de almacenamiento que la memoria
secundaria, Pero una velocida millones de veces
superior.la memoria principal esta formada por:
• ROM(read only memory) RAM(Random Access Memory )
Memoria de solo lectura,almacena
De programas grabados en fabrica.
Contiene el programa BIOS (configuracion
de de la comptudora)
Se compone de uno o mas chips y se
Utiliza como memoria de trabajo para
Programas y daños. Es un tipo de
Memoria temporal, es decir que pierde
sus datos cuando se queda sin energia,
Poe lo tanto una memoria volatil

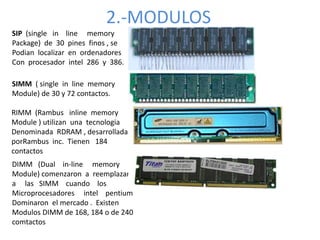

3. 2.-MODULOS
SIP (single in line memory
Package) de 30 pines finos , se
Podian localizar en ordenadores
Con procesador intel 286 y 386.
SIMM ( single in line memory
Module) de 30 y 72 contactos.
RIMM (Rambus inline memory
Module ) utilizan una tecnologia
Denominada RDRAM , desarrollada
porRambus inc. Tienen 184
contactos
DIMM (Dual in-line memory
Module) comenzaron a reemplazar
a las SIMM cuando los
Microprocesadores intel pentium
Dominaron el mercado . Existen
Modulos DIMM de 168, 184 o de 240
comtactos

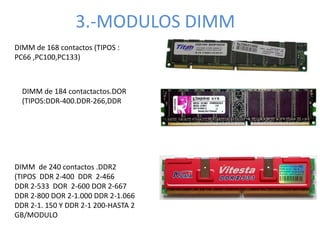

4. 3.-MODULOS DIMM
DIMM de 168 contactos (TIPOS :
PC66 ,PC100,PC133)
DIMM de 184 contactactos.DOR
(TIPOS:DDR-400.DDR-266,DDR
DIMM de 240 contactos .DDR2
(TIPOS DDR 2-400 DDR 2-466
DDR 2-533 DOR 2-600 DOR 2-667
DDR 2-800 DOR 2-1.000 DDR 2-1.066
DDR 2-1. 150 Y DDR 2-1 200-HASTA 2
GB/MODULO

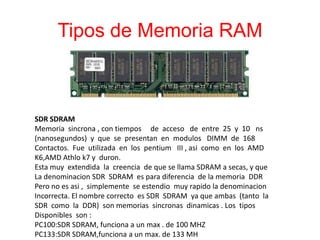

5. Tipos de Memoria RAM
SDR SDRAM
Memoria sincrona , con tiempos de acceso de entre 25 y 10 ns
(nanosegundos) y que se presentan en modulos DIMM de 168
Contactos. Fue utilizada en los pentium III , asi como en los AMD
K6,AMD Athlo k7 y duron.
Esta muy extendida la creencia de que se llama SDRAM a secas, y que
La denominacion SDR SDRAM es para diferencia de la memoria DDR
Pero no es asi , simplemente se estendio muy rapido la denominacion
Incorrecta. El nombre correcto es SDR SDRAM ya que ambas (tanto la
SDR como la DDR) son memorias sincronas dinamicas . Los tipos
Disponibles son :
PC100:SDR SDRAM, funciona a un max . de 100 MHZ
PC133:SDR SDRAM,funciona a un max. de 133 MH

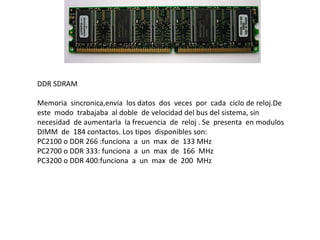

6. DDR SDRAM
Memoria sincronica,envia los datos dos veces por cada ciclo de reloj.De
este modo trabajaba al doble de velocidad del bus del sistema, sin
necesidad de aumentarla la frecuencia de reloj . Se presenta en modulos
DIMM de 184 contactos. Los tipos disponibles son:
PC2100 o DDR 266 :funciona a un max de 133 MHz
PC2700 o DDR 333: funciona a un max de 166 MHz
PC3200 o DDR 400:funciona a un max de 200 MHz

7. DDR2 SDRAM
Las memorias DDR2 son una mejora de las memorias DDR (Double Data
Rate),que permiten que los buferes de entrada / salida trabajen al doble
De la frecuencia del nucleo, permitiendo que durante cada ciclo de reloj
Se realicen cuatro transferencias . Se presentan en modulos DIMM de 240
Contactos. Los tipos disponibles son :
PC2-4200 o DDR2-533:funciona a un max de 533 MHz.
PC2-5300 o DDR2-667:funciona a un max de 667 MHz.
PC2-6400 o DDR2-800:funciona a un max de 800 MHz.
PC2-8600 o DDR2-1066:funciona a un max de 1066MHz.

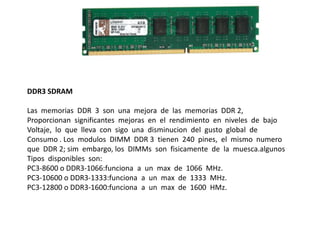

8. DDR3 SDRAM
Las memorias DDR 3 son una mejora de las memorias DDR 2,
Proporcionan significantes mejoras en el rendimiento en niveles de bajo
Voltaje, lo que lleva con sigo una disminucion del gusto global de
Consumo . Los modulos DIMM DDR 3 tienen 240 pines, el mismo numero
que DDR 2; sim embargo, los DIMMs son fisicamente de la muesca.algunos
Tipos disponibles son:
PC3-8600 o DDR3-1066:funciona a un max de 1066 MHz.
PC3-10600 o DDR3-1333:funciona a un max de 1333 MHz.
PC3-12800 o DDR3-1600:funciona a un max de 1600 HMz.

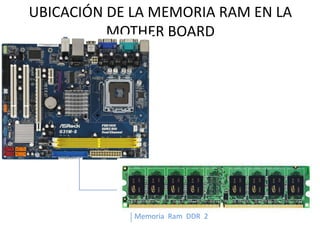

9. UBICACIÓN DE LA MEMORIA RAM EN LA
MOTHER BOARD
Memoria Ram DDR 2

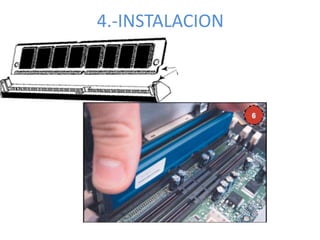

10. 4.-INSTALACION

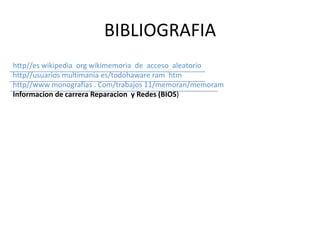

11. BIBLIOGRAFIA
http//es wikipedia org wikimemoria de acceso aleatorio
http//usuarios multimania es/todohaware ram htm
http//www monografias . Com/trabajos 11/memoran/memoram
Informacion de carrera Reparacion y Redes (BIOS)
