El documento describe los diferentes tipos de memoria RAM y ROM, incluyendo sus características y especificaciones. Explica que la RAM es una memoria volátil que almacena datos de forma temporal, mientras que la ROM almacena datos de forma permanente. Luego detalla los diferentes módulos de memoria RAM a través de los años, como SDRAM, DDR SDRAM, DDR2 SDRAM, DDR3 SDRAM y su ubicación en la placa base.

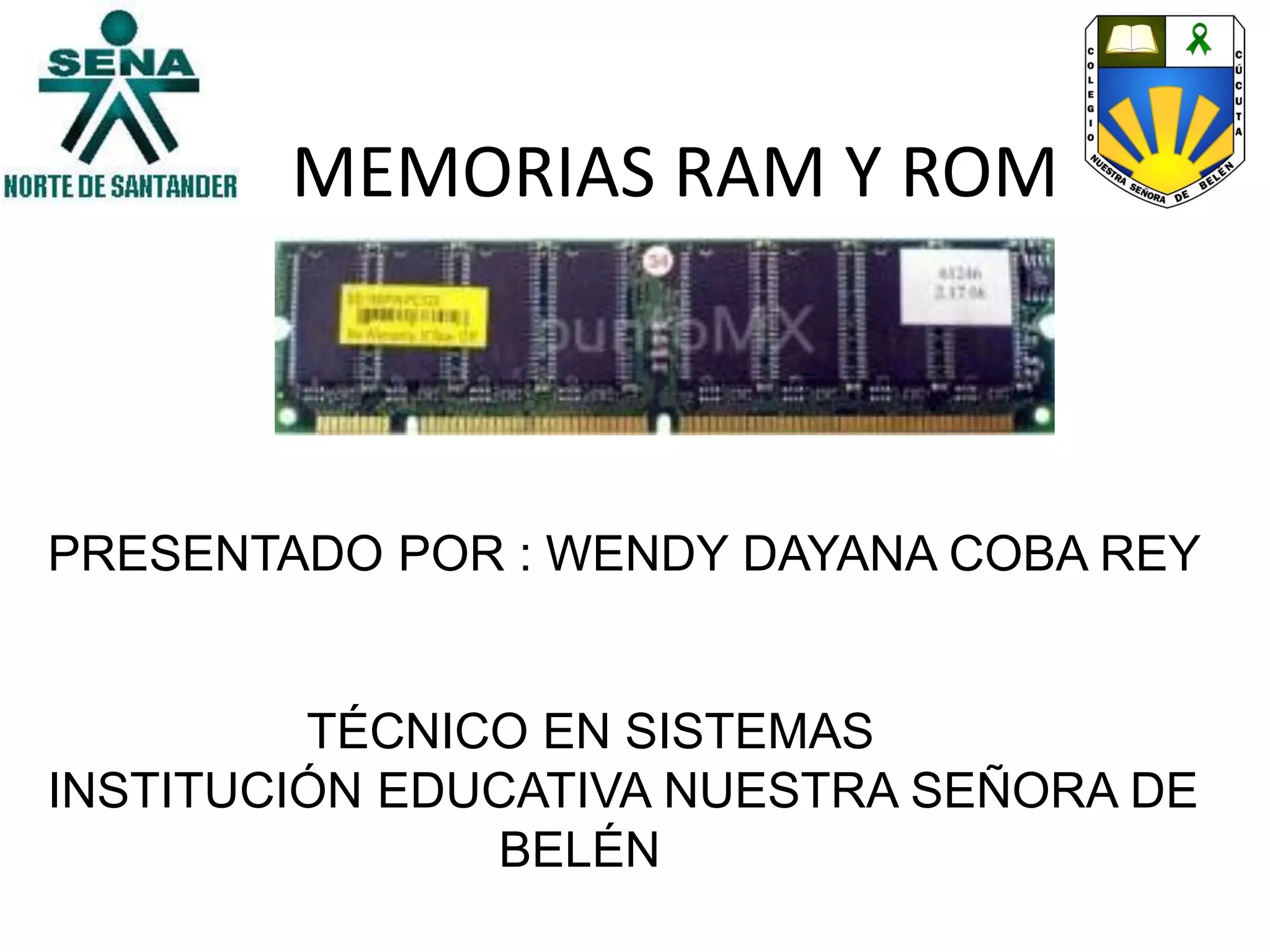

1. MEMORIAS RAM Y ROM
PRESENTADO POR : WENDY DAYANA COBA REY
TÉCNICO EN SISTEMAS
INSTITUCIÓN EDUCATIVA NUESTRA SEÑORA DE
BELÉN

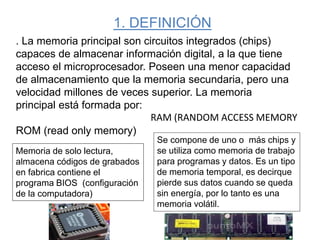

2. 1. DEFINICIÓN
. La memoria principal son circuitos integrados (chips)
capaces de almacenar información digital, a la que tiene
acceso el microprocesador. Poseen una menor capacidad
de almacenamiento que la memoria secundaria, pero una
velocidad millones de veces superior. La memoria
principal está formada por:
ROM (read only memory)
Memoria de solo lectura,
almacena códigos de grabados
en fabrica contiene el
programa BIOS (configuración
de la computadora)
Se compone de uno o más chips y
se utiliza como memoria de trabajo
para programas y datos. Es un tipo
de memoria temporal, es decirque
pierde sus datos cuando se queda
sin energía, por lo tanto es una
memoria volátil.
RAM (RANDOM ACCESS MEMORY

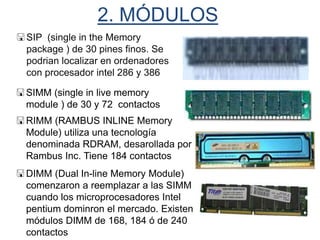

3. 2. MÓDULOS
SIP (single in the Memory
package ) de 30 pines finos. Se
podrian localizar en ordenadores
con procesador intel 286 y 386
SIMM (single in live memory
module ) de 30 y 72 contactos
RIMM (RAMBUS INLINE Memory
Module) utiliza una tecnología
denominada RDRAM, desarollada por
Rambus Inc. Tiene 184 contactos
DIMM (Dual In-line Memory Module)
comenzaron a reemplazar a las SIMM
cuando los microprocesadores Intel
pentium dominron el mercado. Existen
módulos DIMM de 168, 184 ó de 240
contactos

4. 3.-MÓDULOS DIMM
DIMM de 168 contactos (tipos:
PC66, PC100, PC133)
DIMM de 184 contactos, DDR
(TIPOS : DDR-200, DDR-266, DRR-
333, DDR-400. DDR-466, DRR-533,
DRR-600 Hasta 1 GB/módulo)
DIMM de 240 contactos, DDR2 (TIPOS:
DDR 2-400, DDR 2-466, DDR 2-533,
DDR 2-600, DDR 2-667, DDR 2-800,
DRR 2-1.000, DDR 2-1.O66, DDR 2-
1,150 Y DDR 2-1.200 Hasta 2
GB/módulos)

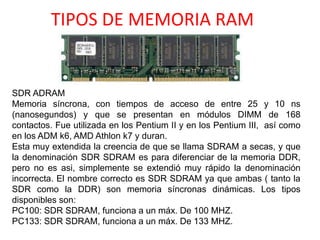

5. TIPOS DE MEMORIA RAM
SDR ADRAM
Memoria síncrona, con tiempos de acceso de entre 25 y 10 ns
(nanosegundos) y que se presentan en módulos DIMM de 168
contactos. Fue utilizada en los Pentium II y en los Pentium III, así como
en los ADM k6, AMD Athlon k7 y duran.
Esta muy extendida la creencia de que se llama SDRAM a secas, y que
la denominación SDR SDRAM es para diferenciar de la memoria DDR,
pero no es asi, simplemente se extendió muy rápido la denominación
incorrecta. El nombre correcto es SDR SDRAM ya que ambas ( tanto la
SDR como la DDR) son memoria síncronas dinámicas. Los tipos
disponibles son:
PC100: SDR SDRAM, funciona a un máx. De 100 MHZ.
PC133: SDR SDRAM, funciona a un máx. De 133 MHZ.

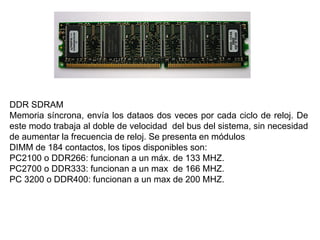

6. DDR SDRAM
Memoria síncrona, envía los dataos dos veces por cada ciclo de reloj. De
este modo trabaja al doble de velocidad del bus del sistema, sin necesidad
de aumentar la frecuencia de reloj. Se presenta en módulos
DIMM de 184 contactos, los tipos disponibles son:
PC2100 o DDR266: funcionan a un máx. de 133 MHZ.
PC2700 o DDR333: funcionan a un max de 166 MHZ.
PC 3200 o DDR400: funcionan a un max de 200 MHZ.

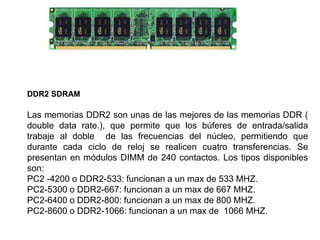

7. DDR2 SDRAM
Las memorias DDR2 son unas de las mejores de las memorias DDR (
double data rate.), que permite que los búferes de entrada/salida
trabaje al doble de las frecuencias del núcleo, permitiendo que
durante cada ciclo de reloj se realicen cuatro transferencias. Se
presentan en módulos DIMM de 240 contactos. Los tipos disponibles
son:
PC2 -4200 o DDR2-533: funcionan a un max de 533 MHZ.
PC2-5300 o DDR2-667: funcionan a un max de 667 MHZ.
PC2-6400 o DDR2-800: funcionan a un max de 800 MHZ.
PC2-8600 o DDR2-1066: funcionan a un max de 1066 MHZ.

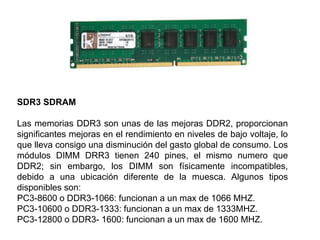

8. SDR3 SDRAM
Las memorias DDR3 son unas de las mejoras DDR2, proporcionan
significantes mejoras en el rendimiento en niveles de bajo voltaje, lo
que lleva consigo una disminución del gasto global de consumo. Los
módulos DIMM DRR3 tienen 240 pines, el mismo numero que
DDR2; sin embargo, los DIMM son físicamente incompatibles,
debido a una ubicación diferente de la muesca. Algunos tipos
disponibles son:
PC3-8600 o DDR3-1066: funcionan a un max de 1066 MHZ.
PC3-10600 o DDR3-1333: funcionan a un max de 1333MHZ.
PC3-12800 o DDR3- 1600: funcionan a un max de 1600 MHZ.

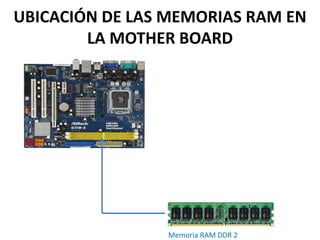

9. UBICACIÓN DE LAS MEMORIAS RAM EN
LA MOTHER BOARD
Memoria RAM DDR 2

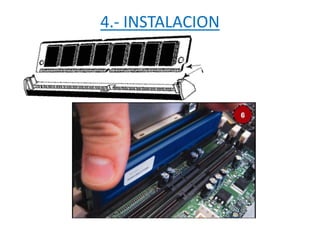

10. 4.- INSTALACION

11. BIBLIOGRAFIA
http://es.wikipedia.org/wiki/memoria de acceso aleatorio
http://usuarios.multimania.es/ todoharware/ram.htm
http://www.monografias.com/trabajos11/memoram/memoram.shtml
Información de carrera reparación y redes (BIOS)
