Este documento describe las mesas hidráulicas de tijera fabricadas por Zapo®. Explica que estas mesas se usan para posicionar materiales y productos a alturas cómodas para facilitar procesos de fabricación. Detalla las partes principales de las mesas como la base, tijeras, cubierta y unidad de potencia. Además, proporciona información sobre las dimensiones, capacidades, anchos, largos, elevaciones típicas y accesorios disponibles. Finalmente, menciona opciones como mesas nivel cero y unidades de

1. MESAS HIDRÁULICAS
DE TIJERA
ZAPO®

2. Su aplicación
• Posicionar los
materiales o
productos a una
altura que facilite los
procesos de
fabricación, ensamble
o paletización; esto
es hacer más cómodo
y eficiente el trabajo.

3. Sus partes
• Base
• Tijeras
• Cubierta
• Pistón
• Unidad de potencia
• Control
• Accesorios
– Tornamesa
– Rodillos

4. Sus dimensiones
• W=Capacidad de carga
• A=Ancho de cubierta
• B=Longitud de cubierta
• C=Elevación
• D=Altura mínima
• E=Altura total
• F=Ancho de base
• G=Longitud de base

5. Capacidades típicas
• 500
• 1,000
• 2,000
• 3,000
• 5,000
• 10,000
• Especiales
• Podemos con todo

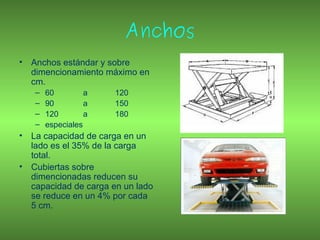

6. Anchos
• Anchos estándar y sobre
dimencionamiento máximo en
cm.
– 60 a 120
– 90 a 150
– 120 a 180
– especiales
• La capacidad de carga en un
lado es el 35% de la carga
total.
• Cubiertas sobre
dimencionadas reducen su
capacidad de carga en un lado
se reduce en un 4% por cada
5 cm.

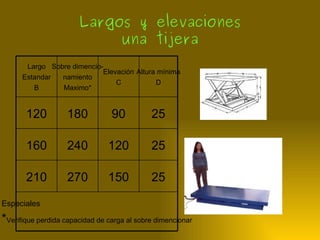

7. Largos y elevaciones
una tijera
Largo Sobre dimencio-
Elevación Altura mínima
Estandar namiento
C D
B Maximo*
120 180 90 25
160 240 120 25
210 270 150 25
Especiales
*Verifique perdida capacidad de carga al sobre dimencionar

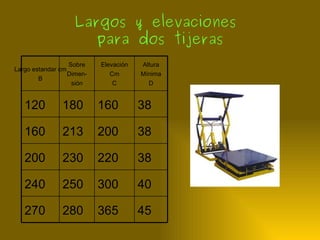

8. Largos y elevaciones
para dos tijeras
Sobre Elevación Altura
Largo estandar cm
Dimen- Cm Mínima
B
sión C D
120 180 160 38
160 213 200 38
200 230 220 38
240 250 300 40
270 280 365 45

9. Unidades de potencia
• Unidades de potencia
interna, para las
mesa con cubierta de
90 x120 cm o
mayores y menores
de 120x200 cm.
• Unidades de potencia
externas para mesas
pequeñas, de mucha
capacidad o de difícil
acceso.

10. ACCESORIOS
• Tornamesas
• Cubiertas inclinables
• Fuelles de protección

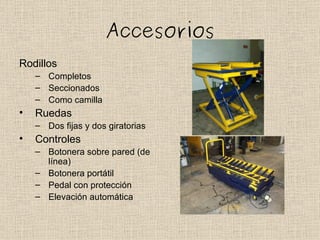

11. Accesorios
Rodillos
– Completos
– Seccionados
– Como camilla
• Ruedas
– Dos fijas y dos giratorias
• Controles
– Botonera sobre pared (de
línea)
– Botonera portátil
– Pedal con protección
– Elevación automática

12. MESAS NIVEL CERO
• Permiten la carga y
descarga con patines
hidráulicos sin
necesidad de fosa
• Con altura mínima de
2 centímetros
• Unidad de potencia
externa

14. MESAS ZAPO ®
Desarrollos Tecnológicos de México
(Tuchee Lillian Gordillo de Anda)
Calle 31 #135
Colonia Ignacio Zaragoza
Del. Venustiano Carranza
México 15000 D.F.
Tel 052 55 57853395
Fax 052 55 55712376
ventas@desarrollostecnologicos.com
www.desarrollostecnologicos.com
