El documento trata sobre diferentes instrumentos de medición. Explica brevemente qué son la metrología, la temperatura y diferentes instrumentos para medir la temperatura como el termómetro, pirómetro y termopar. También describe instrumentos para medir longitud, masa, presión, velocidad, ángulo y otros parámetros físicos.

1. Por que es importante
la
Metrología?
En qué campos tiene
aplicación la Metrología?

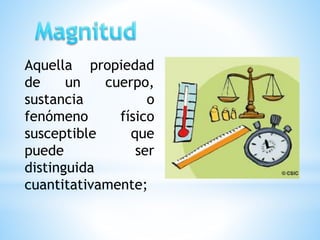

2. Aquella propiedad
de un cuerpo,
sustancia o
fenómeno físico
susceptible que
puede ser
distinguida
cuantitativamente;

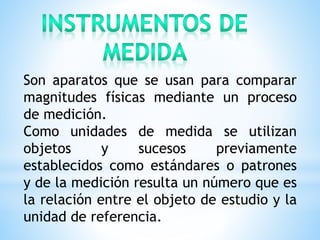

3. Son aparatos que se usan para comparar
magnitudes físicas mediante un proceso
de medición.
Como unidades de medida se utilizan
objetos y sucesos previamente
establecidos como estándares o patrones
y de la medición resulta un número que es
la relación entre el objeto de estudio y la
unidad de referencia.

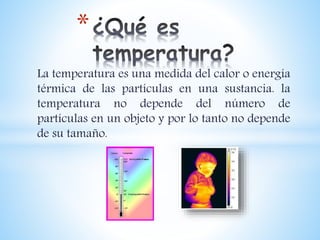

5. La temperatura es una medida del calor o energía
térmica de las partículas en una sustancia. la
temperatura no depende del número de
partículas en un objeto y por lo tanto no depende
de su tamaño.
*

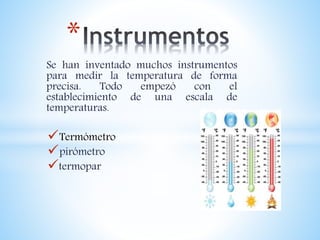

6. Se han inventado muchos instrumentos
para medir la temperatura de forma
precisa. Todo empezó con el
establecimiento de una escala de
temperaturas.
Termómetro
pirómetro
termopar
*

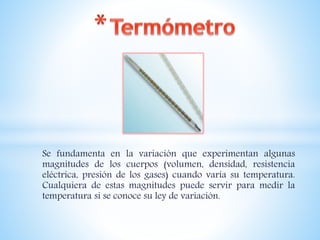

7. Se fundamenta en la variación que experimentan algunas
magnitudes de los cuerpos (volumen, densidad, resistencia
eléctrica, presión de los gases) cuando varía su temperatura.
Cualquiera de estas magnitudes puede servir para medir la
temperatura si se conoce su ley de variación.

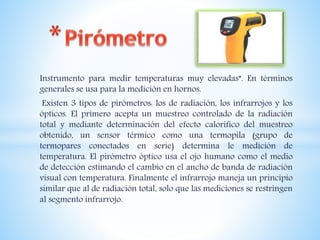

8. Instrumento para medir temperaturas muy elevadas”. En términos
generales se usa para la medición en hornos.
Existen 3 tipos de pirómetros: los de radiación, los infrarrojos y los
ópticos. El primero acepta un muestreo controlado de la radiación
total y mediante determinación del efecto calorífico del muestreo
obtenido, un sensor térmico como una termopila (grupo de
termopares conectados en serie) determina le medición de
temperatura. El pirómetro óptico usa el ojo humano como el medio
de detección estimando el cambio en el ancho de banda de radiación
visual con temperatura. Finalmente el infrarrojo maneja un principio
similar que al de radiación total, solo que las mediciones se restringen
al segmento infrarrojo.

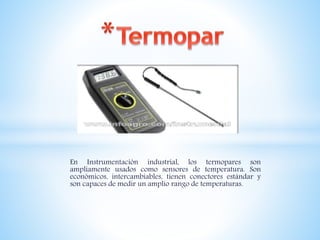

9. En Instrumentación industrial, los termopares son
ampliamente usados como sensores de temperatura. Son
económicos, intercambiables, tienen conectores estándar y
son capaces de medir un amplio rango de temperaturas.

10. Es un termino que deriva del vocablo latino longitud.
Se trata de la magnitud física que expresa la distancia
entre dos puntos.
El sistema internacional establece que su unidad de
longitud es el metro.

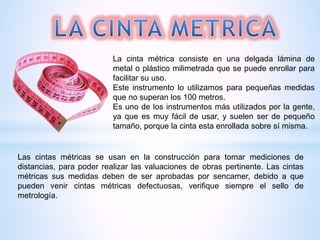

11. La cinta métrica consiste en una delgada lámina de
metal o plástico milimetrada que se puede enrollar para
facilitar su uso.
Este instrumento lo utilizamos para pequeñas medidas
que no superan los 100 metros.
Es uno de los instrumentos más utilizados por la gente,
ya que es muy fácil de usar, y suelen ser de pequeño
tamaño, porque la cinta esta enrollada sobre sí misma.
Las cintas métricas se usan en la construcción para tomar mediciones de
distancias, para poder realizar las valuaciones de obras pertinente. Las cintas
métricas sus medidas deben de ser aprobadas por sencamer, debido a que
pueden venir cintas métricas defectuosas, verifique siempre el sello de
metrología.

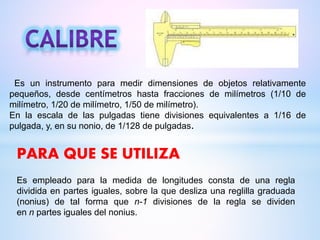

12. Es un instrumento para medir dimensiones de objetos relativamente
pequeños, desde centímetros hasta fracciones de milímetros (1/10 de
milímetro, 1/20 de milímetro, 1/50 de milímetro).
En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de
pulgada, y, en su nonio, de 1/128 de pulgadas.
Es empleado para la medida de longitudes consta de una regla
dividida en partes iguales, sobre la que desliza una reglilla graduada
(nonius) de tal forma que n-1 divisiones de la regla se dividen
en n partes iguales del nonius.
PARA QUE SE UTILIZA

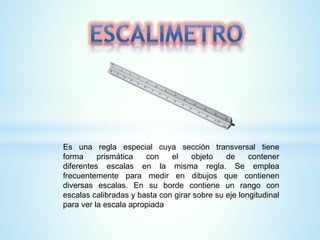

13. Es una regla especial cuya sección transversal tiene
forma prismática con el objeto de contener
diferentes escalas en la misma regla. Se emplea
frecuentemente para medir en dibujos que contienen
diversas escalas. En su borde contiene un rango con
escalas calibradas y basta con girar sobre su eje longitudinal
para ver la escala apropiada

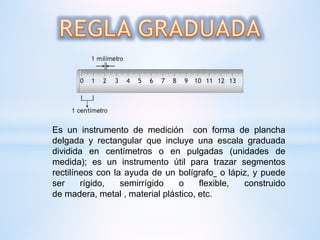

14. Es un instrumento de medición con forma de plancha
delgada y rectangular que incluye una escala graduada
dividida en centímetros o en pulgadas (unidades de
medida); es un instrumento útil para trazar segmentos
rectilíneos con la ayuda de un bolígrafo o lápiz, y puede
ser rígido, semirrígido o flexible, construido
de madera, metal , material plástico, etc.

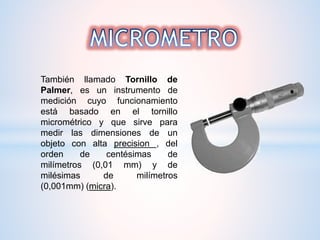

15. También llamado Tornillo de
Palmer, es un instrumento de
medición cuyo funcionamiento
está basado en el tornillo
micrométrico y que sirve para
medir las dimensiones de un
objeto con alta precision , del
orden de centésimas de
milímetros (0,01 mm) y de
milésimas de milímetros
(0,001mm) (micra).

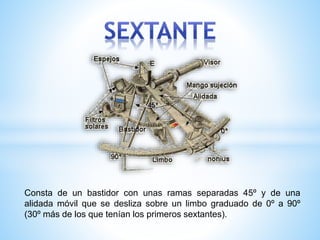

17. Consta de un bastidor con unas ramas separadas 45º y de una
alidada móvil que se desliza sobre un limbo graduado de 0º a 90º
(30º más de los que tenían los primeros sextantes).

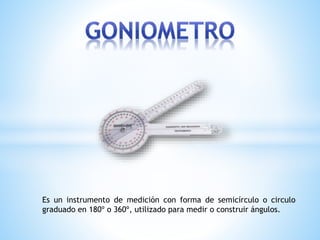

18. Es un instrumento de medición con forma de semicírculo o circulo
graduado en 180º o 360º, utilizado para medir o construir ángulos.

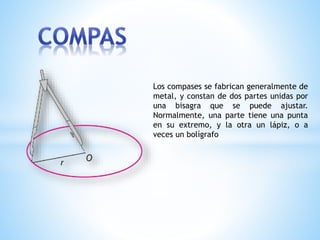

19. Los compases se fabrican generalmente de
metal, y constan de dos partes unidas por
una bisagra que se puede ajustar.
Normalmente, una parte tiene una punta
en su extremo, y la otra un lápiz, o a
veces un bolígrafo

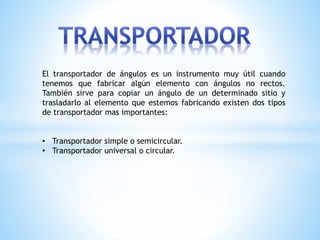

20. El transportador de ángulos es un instrumento muy útil cuando
tenemos que fabricar algún elemento con ángulos no rectos.
También sirve para copiar un ángulo de un determinado sitio y
trasladarlo al elemento que estemos fabricando existen dos tipos
de transportador mas importantes:
• Transportador simple o semicircular.
• Transportador universal o circular.

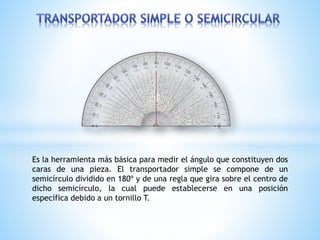

21. Es la herramienta más básica para medir el ángulo que constituyen dos
caras de una pieza. El transportador simple se compone de un
semicírculo dividido en 180º y de una regla que gira sobre el centro de
dicho semicírculo, la cual puede establecerse en una posición
específica debido a un tornillo T.

22. Esta herramienta de medición, también llamada goniómetro, tiene las
mismas bases que el transportador simple, pero se encuentra
perfeccionado, ya que admite un campo de uso más amplio a la vez que
mayor descripción de los ángulos que se deseen leer.

23. *

24. En general los instrumentos de masa son aquellos con los cuales se pueden
determinar el peso , o bien, la masa de un objeto.
Instrumentos desarrollados para medir la masa:
 La balanza: se utiliza para medir la masa de un cuerpo o sustancia o
también el peso de los mismos, dado que entre masa y peso existe
una relación bien definida. En el laboratorio se utiliza la balanza para
efectuar actividades de control de calidad –con dispositivos como las
pipetas–, para preparar mezclas de componentes en proporciones
predefinidas y para determinar densidades o pesos específicos.

Aplicación de la balanza
son consideradas herramientas esenciales ya que no solo las utilizamos
en nuestro hogar si no también en diversos sitios como el trabajo otro
ejemplo muy claro es cuando las madres o las personas van a comprar
algún producto el cual es necesario pesar

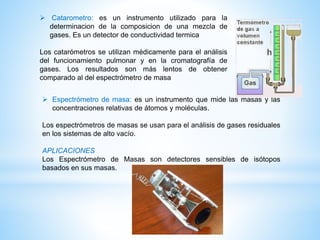

25.  Espectrómetro de masa: es un instrumento que mide las masas y las
concentraciones relativas de átomos y moléculas.
Los espectrómetros de masas se usan para el análisis de gases residuales
en los sistemas de alto vacío.
APLICACIONES
Los Espectrómetro de Masas son detectores sensibles de isótopos
basados en sus masas.
 Catarometro: es un instrumento utilizado para la
determinacion de la composicion de una mezcla de
gases. Es un detector de conductividad termica
Los catarómetros se utilizan médicamente para el análisis
del funcionamiento pulmonar y en la cromatografía de
gases. Los resultados son más lentos de obtener
comparado al del espectrómetro de masa

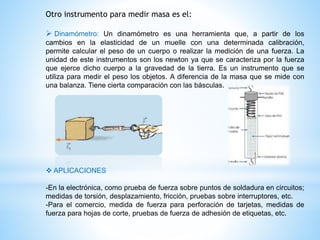

26. Otro instrumento para medir masa es el:
 Dinamómetro: Un dinamómetro es una herramienta que, a partir de los
cambios en la elasticidad de un muelle con una determinada calibración,
permite calcular el peso de un cuerpo o realizar la medición de una fuerza. La
unidad de este instrumentos son los newton ya que se caracteriza por la fuerza
que ejerce dicho cuerpo a la gravedad de la tierra. Es un instrumento que se
utiliza para medir el peso los objetos. A diferencia de la masa que se mide con
una balanza. Tiene cierta comparación con las básculas.
 APLICACIONES
-En la electrónica, como prueba de fuerza sobre puntos de soldadura en circuitos;
medidas de torsión, desplazamiento, fricción, pruebas sobre interruptores, etc.
-Para el comercio, medida de fuerza para perforación de tarjetas, medidas de
fuerza para hojas de corte, pruebas de fuerza de adhesión de etiquetas, etc.

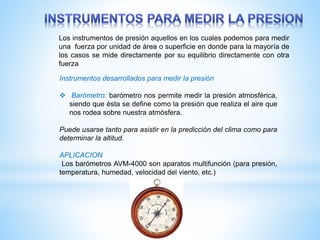

27. Los instrumentos de presión aquellos en los cuales podemos para medir
una fuerza por unidad de área o superficie en donde para la mayoría de
los casos se mide directamente por su equilibrio directamente con otra
fuerza
Instrumentos desarrollados para medir la presión
 Barómetro: barómetro nos permite medir la presión atmosférica,
siendo que ésta se define como la presión que realiza el aire que
nos rodea sobre nuestra atmósfera.
Puede usarse tanto para asistir en la predicción del clima como para
determinar la altitud.
APLICACION
Los barómetros AVM-4000 son aparatos multifunción (para presión,
temperatura, humedad, velocidad del viento, etc.)

28.  Manómetro, El manómetro es un instrumento utilizado para
la medición de la presión en los fluidos, generalmente
determinando la diferencia de la presión entre el fluido y la
presión local.
 Empleados para servicios normales con aire, agua y otros
fluidos no corrosivos, para temperaturas no mayores a
130 ºC.
 APLICACIONES
El manómetro es de vital importancia para el buceador por
que le permite conocer cuanto aire le resta en el tanque

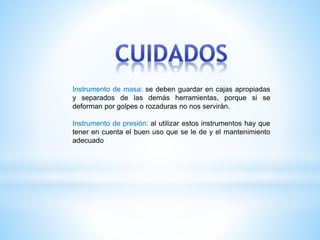

29. Instrumento de masa: se deben guardar en cajas apropiadas
y separados de las demás herramientas, porque si se
deforman por golpes o rozaduras no nos servirán.
Instrumento de presión: al utilizar estos instrumentos hay que
tener en cuenta el buen uso que se le de y el mantenimiento
adecuado

30. *

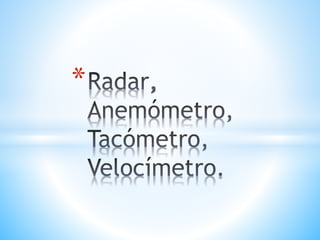

Instrumentos de
medición, Velocidad.

31. *
* ¿Qué es?
* -El radar , “detección y medición de distancias por radio”
* ¿Para qué sirve?
* -es un sistema que usa ondas electromagnéticas para medir
distancias, altitudes, direcciones y velocidades de objetos
estáticos o móviles como aeronaves, barcos, vehículos
motorizados, formaciones meteorológicas y el propio
terreno.
* ¿Cómo se usa?
* Su funcionamiento se basa en emitir un impulso de radio,
que se refleja en el objetivo y se recibe típicamente en la
misma posición del emisor.

32. *

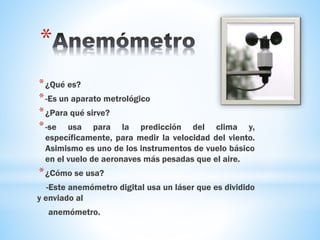

*¿Qué es?
*-Es un aparato metrológico
*¿Para qué sirve?
*-se usa para la predicción del clima y,
específicamente, para medir la velocidad del viento.
Asimismo es uno de los instrumentos de vuelo básico
en el vuelo de aeronaves más pesadas que el aire.
*¿Cómo se usa?
-Este anemómetro digital usa un láser que es dividido
y enviado al
anemómetro.

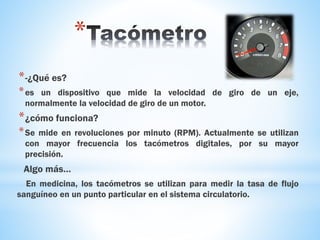

33. *
*-¿Qué es?
*es un dispositivo que mide la velocidad de giro de un eje,
normalmente la velocidad de giro de un motor.
*¿cómo funciona?
*Se mide en revoluciones por minuto (RPM). Actualmente se utilizan
con mayor frecuencia los tacómetros digitales, por su mayor
precisión.
Algo más…
En medicina, los tacómetros se utilizan para medir la tasa de flujo
sanguíneo en un punto particular en el sistema circulatorio.

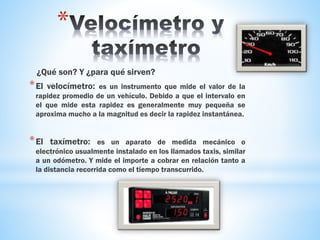

34. *
¿Qué son? Y ¿para qué sirven?
*El velocímetro: es un instrumento que mide el valor de la
rapidez promedio de un vehículo. Debido a que el intervalo en
el que mide esta rapidez es generalmente muy pequeña se
aproxima mucho a la magnitud es decir la rapidez instantánea.
*El taxímetro: es un aparato de medida mecánico o
electrónico usualmente instalado en los llamados taxis, similar
a un odómetro. Y mide el importe a cobrar en relación tanto a
la distancia recorrida como el tiempo transcurrido.

35. * instrumentos
de medición

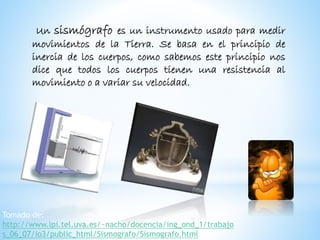

36. Un sismógrafo es un instrumento usado para medir
movimientos de la Tierra. Se basa en el principio de
inercia de los cuerpos, como sabemos este principio nos
dice que todos los cuerpos tienen una resistencia al
movimiento o a variar su velocidad.
Tomado de:
http://www.lpi.tel.uva.es/~nacho/docencia/ing_ond_1/trabajo
s_06_07/io3/public_html/Sismografo/Sismografo.html

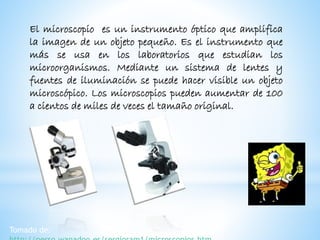

37. El microscopio es un instrumento óptico que amplifica
la imagen de un objeto pequeño. Es el instrumento que
más se usa en los laboratorios que estudian los
microorganismos. Mediante un sistema de lentes y
fuentes de iluminación se puede hacer visible un objeto
microscópico. Los microscopios pueden aumentar de 100
a cientos de miles de veces el tamaño original.
Tomado de:

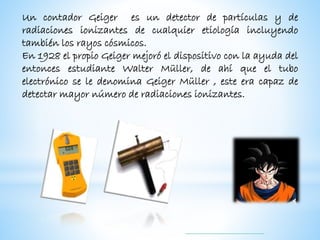

38. Un contador Geiger es un detector de partículas y de
radiaciones ionizantes de cualquier etiología incluyendo
también los rayos cósmicos.
En 1928 el propio Geiger mejoró el dispositivo con la ayuda del
entonces estudiante Walter Müller, de ahí que el tubo
electrónico se le denomina Geiger Müller , este era capaz de
detectar mayor número de radiaciones ionizantes.

39. *

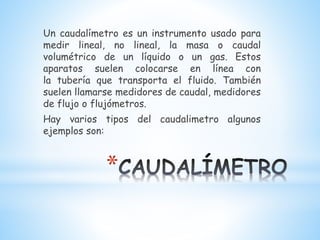

Un caudalímetro es un instrumento usado para
medir lineal, no lineal, la masa o caudal
volumétrico de un líquido o un gas. Estos
aparatos suelen colocarse en línea con
la tubería que transporta el fluido. También
suelen llamarse medidores de caudal, medidores
de flujo o flujómetros.
Hay varios tipos del caudalimetro algunos
ejemplos son:

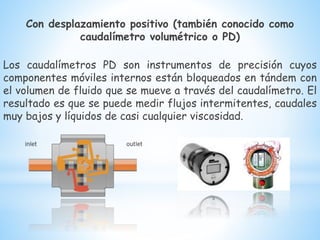

40. Con desplazamiento positivo (también conocido como
caudalímetro volumétrico o PD)
Los caudalímetros PD son instrumentos de precisión cuyos
componentes móviles internos están bloqueados en tándem con
el volumen de fluido que se mueve a través del caudalímetro. El
resultado es que se puede medir flujos intermitentes, caudales
muy bajos y líquidos de casi cualquier viscosidad.

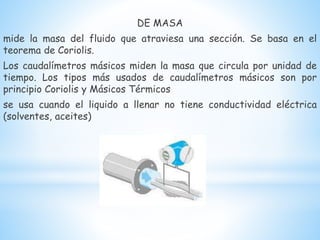

41. DE MASA
mide la masa del fluido que atraviesa una sección. Se basa en el
teorema de Coriolis.
Los caudalímetros másicos miden la masa que circula por unidad de
tiempo. Los tipos más usados de caudalímetros másicos son por
principio Coriolis y Másicos Térmicos
se usa cuando el liquido a llenar no tiene conductividad eléctrica
(solventes, aceites)

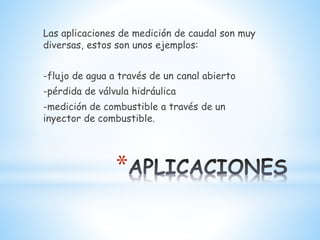

42. *
Las aplicaciones de medición de caudal son muy
diversas, estos son unos ejemplos:
-flujo de agua a través de un canal abierto
-pérdida de válvula hidráulica
-medición de combustible a través de un
inyector de combustible.

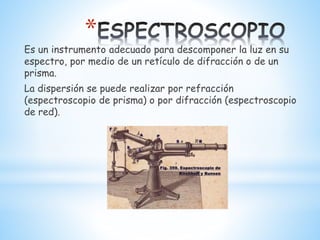

43. *
Es un instrumento adecuado para descomponer la luz en su
espectro, por medio de un retículo de difracción o de un
prisma.
La dispersión se puede realizar por refracción
(espectroscopio de prisma) o por difracción (espectroscopio
de red).

44. *
está formado por una rendija por la que penetra
la luz, un conjunto de lentes, un prisma y una
lente ocular. La luz que va a ser analizada pasa
primero por una lente colimadora, que produce un
haz de luz estrecho y paralelo, y después por el
prisma, que separa este haz en las distintas
radiaciones monocromáticas (colores) que lo
componen.

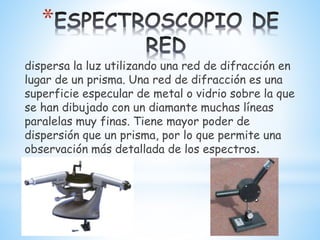

45. *
dispersa la luz utilizando una red de difracción en
lugar de un prisma. Una red de difracción es una
superficie especular de metal o vidrio sobre la que
se han dibujado con un diamante muchas líneas
paralelas muy finas. Tiene mayor poder de
dispersión que un prisma, por lo que permite una
observación más detallada de los espectros.

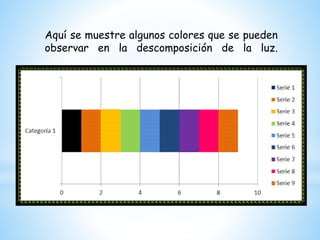

46. Aquí se muestre algunos colores que se pueden
observar en la descomposición de la luz.

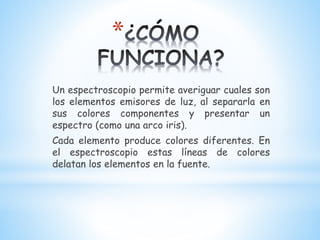

47. *
Un espectroscopio permite averiguar cuales son
los elementos emisores de luz, al separarla en
sus colores componentes y presentar un
espectro (como una arco iris).
Cada elemento produce colores diferentes. En
el espectroscopio estas líneas de colores
delatan los elementos en la fuente.

48. *

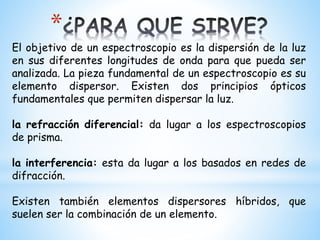

El objetivo de un espectroscopio es la dispersión de la luz
en sus diferentes longitudes de onda para que pueda ser
analizada. La pieza fundamental de un espectroscopio es su
elemento dispersor. Existen dos principios ópticos
fundamentales que permiten dispersar la luz.
la refracción diferencial: da lugar a los espectroscopios
de prisma.
la interferencia: esta da lugar a los basados en redes de
difracción.
Existen también elementos dispersores híbridos, que
suelen ser la combinación de un elemento.

49. *

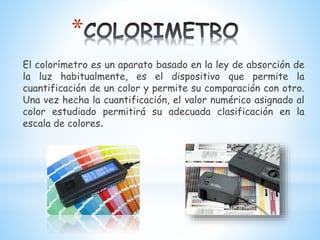

El colorímetro es un aparato basado en la ley de absorción de
la luz habitualmente, es el dispositivo que permite la
cuantificación de un color y permite su comparación con otro.
Una vez hecha la cuantificación, el valor numérico asignado al
color estudiado permitirá su adecuada clasificación en la
escala de colores.

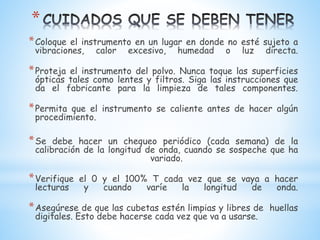

50. *
*Coloque el instrumento en un lugar en donde no esté sujeto a
vibraciones, calor excesivo, humedad o luz directa.
*Proteja el instrumento del polvo. Nunca toque las superficies
ópticas tales como lentes y filtros. Siga las instrucciones que
da el fabricante para la limpieza de tales componentes.
*Permita que el instrumento se caliente antes de hacer algún
procedimiento.
*Se debe hacer un chequeo periódico (cada semana) de la
calibración de la longitud de onda, cuando se sospeche que ha
variado.
*Verifique el 0 y el 100% T cada vez que se vaya a hacer
lecturas y cuando varíe la longitud de onda.
*Asegúrese de que las cubetas estén limpias y libres de huellas
digitales. Esto debe hacerse cada vez que va a usarse.

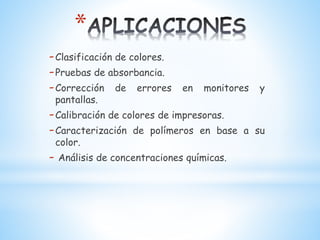

51. *
-Clasificación de colores.
-Pruebas de absorbancia.
-Corrección de errores en monitores y
pantallas.
-Calibración de colores de impresoras.
-Caracterización de polímeros en base a su
color.
- Análisis de concentraciones químicas.

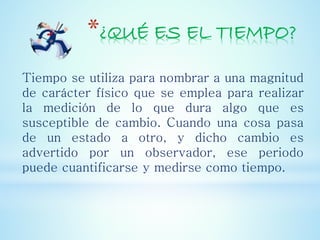

52. *¿QUÉ ES EL TIEMPO?
Tiempo se utiliza para nombrar a una magnitud
de carácter físico que se emplea para realizar
la medición de lo que dura algo que es
susceptible de cambio. Cuando una cosa pasa
de un estado a otro, y dicho cambio es
advertido por un observador, ese periodo
puede cuantificarse y medirse como tiempo.

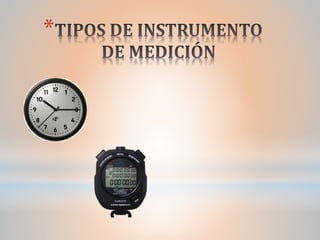

53. *

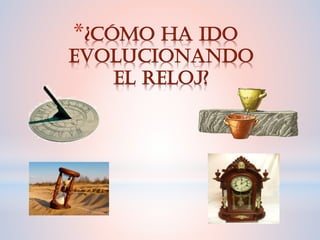

54. *¿CÓMO HA IDO
EVOLUCIONANDO
EL RELOJ?

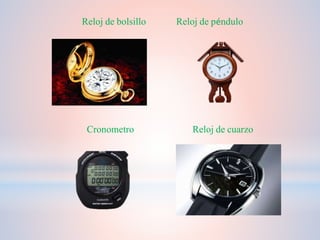

55. Reloj de bolsillo Reloj de péndulo
Cronometro Reloj de cuarzo

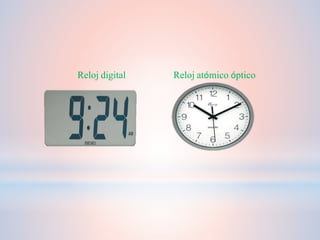

56. Reloj digital Reloj atómico óptico

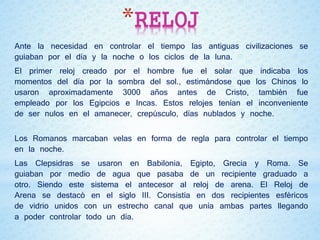

57. *RELOJ
Ante la necesidad en controlar el tiempo las antiguas civilizaciones se
guiaban por el día y la noche o los ciclos de la luna.
El primer reloj creado por el hombre fue el solar que indicaba los
momentos del día por la sombra del sol., estimándose que los Chinos lo
usaron aproximadamente 3000 años antes de Cristo, también fue
empleado por los Egipcios e Incas. Estos relojes tenían el inconveniente
de ser nulos en el amanecer, crepúsculo, días nublados y noche.
Los Romanos marcaban velas en forma de regla para controlar el tiempo
en la noche.
Las Clepsidras se usaron en Babilonia, Egipto, Grecia y Roma. Se
guiaban por medio de agua que pasaba de un recipiente graduado a
otro. Siendo este sistema el antecesor al reloj de arena. El Reloj de
Arena se destacó en el siglo III. Consistía en dos recipientes esféricos
de vidrio unidos con un estrecho canal que unía ambas partes llegando
a poder controlar todo un día.

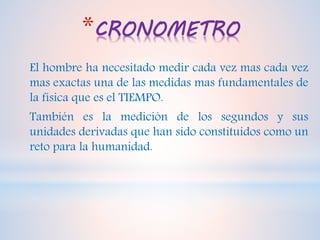

58. *CRONOMETRO
El hombre ha necesitado medir cada vez mas cada vez
mas exactas una de las medidas mas fundamentales de
la física que es el TIEMPO.
También es la medición de los segundos y sus
unidades derivadas que han sido constituidos como un
reto para la humanidad.

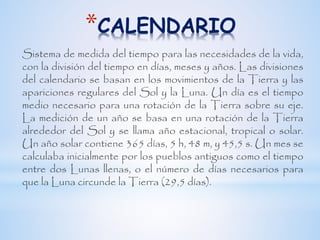

59. *CALENDARIO
Sistema de medida del tiempo para las necesidades de la vida,
con la división del tiempo en días, meses y años. Las divisiones
del calendario se basan en los movimientos de la Tierra y las
apariciones regulares del Sol y la Luna. Un día es el tiempo
medio necesario para una rotación de la Tierra sobre su eje.
La medición de un año se basa en una rotación de la Tierra
alrededor del Sol y se llama año estacional, tropical o solar.
Un año solar contiene 365 días, 5 h, 48 m, y 45,5 s. Un mes se
calculaba inicialmente por los pueblos antiguos como el tiempo
entre dos Lunas llenas, o el número de días necesarios para
que la Luna circunde la Tierra (29,5 días).

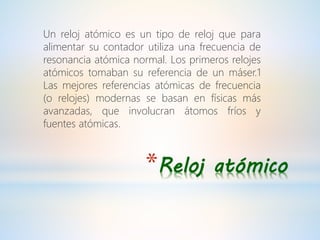

60. *Reloj atómico
Un reloj atómico es un tipo de reloj que para
alimentar su contador utiliza una frecuencia de
resonancia atómica normal. Los primeros relojes
atómicos tomaban su referencia de un máser.1
Las mejores referencias atómicas de frecuencia
(o relojes) modernas se basan en físicas más
avanzadas, que involucran átomos fríos y
fuentes atómicas.

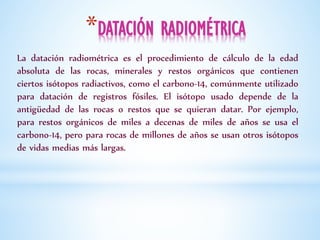

61. *DATACIÓN RADIOMÉTRICA
La datación radiométrica es el procedimiento de cálculo de la edad
absoluta de las rocas, minerales y restos orgánicos que contienen
ciertos isótopos radiactivos, como el carbono-14, comúnmente utilizado
para datación de registros fósiles. El isótopo usado depende de la
antigüedad de las rocas o restos que se quieran datar. Por ejemplo,
para restos orgánicos de miles a decenas de miles de años se usa el
carbono-14, pero para rocas de millones de años se usan otros isótopos
de vidas medias más largas.

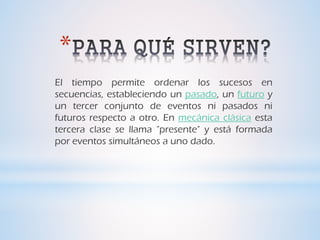

62. *
El tiempo permite ordenar los sucesos en
secuencias, estableciendo un pasado, un futuro y
un tercer conjunto de eventos ni pasados ni
futuros respecto a otro. En mecánica clásica esta
tercera clase se llama "presente" y está formada
por eventos simultáneos a uno dado.

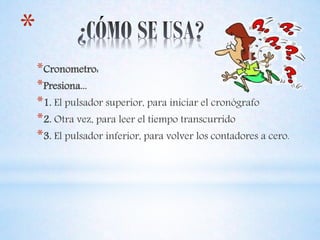

63. *
*Cronometro:
*Presiona...
*1. El pulsador superior, para iniciar el cronógrafo
*2. Otra vez, para leer el tiempo transcurrido
*3. El pulsador inferior, para volver los contadores a cero.

64. *APLICACIONES Y
CUIDADOS.
TEMPERATURA: No someta su reloj a temperaturas extremas
(superiores a 60 ºC/140 ºF o inferiores a 0 ºC/32 ºF). Esta exposición
puede reducir la vida de la pila y afectar a la liquidez/viscosidad de los
lubricantes. Los relojes tanto mecánicos como de cuarzo son sensibles
a los cambios drásticos de temperatura.
Recomendamos no llevar el reloj durante la práctica de actividades
deportivas como el tenis, el golf o las excursiones en bicicleta de
montaña a fin de protegerlo de vibraciones que podrían dañar el
movimiento.

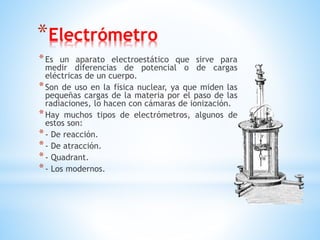

65. *Electrómetro
*Es un aparato electroestático que sirve para
medir diferencias de potencial o de cargas
eléctricas de un cuerpo.
*Son de uso en la física nuclear, ya que miden las
pequeñas cargas de la materia por el paso de las
radiaciones, lo hacen con cámaras de ionización.
*Hay muchos tipos de electrómetros, algunos de
estos son:
*- De reacción.
*- De atracción.
*- Quadrant.
*- Los modernos.

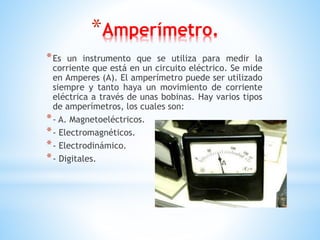

66. *Amperímetro.
*Es un instrumento que se utiliza para medir la
corriente que está en un circuito eléctrico. Se mide
en Amperes (A). El amperímetro puede ser utilizado
siempre y tanto haya un movimiento de corriente
eléctrica a través de unas bobinas. Hay varios tipos
de amperímetros, los cuales son:
*- A. Magnetoeléctricos.
*- Electromagnéticos.
*- Electrodinámico.
*- Digitales.

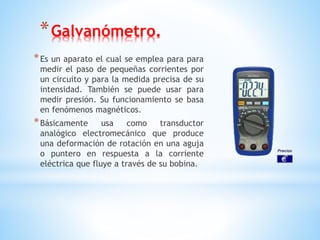

67. *Galvanómetro.
*Es un aparato el cual se emplea para para
medir el paso de pequeñas corrientes por
un circuito y para la medida precisa de su
intensidad. También se puede usar para
medir presión. Su funcionamiento se basa
en fenómenos magnéticos.
*Básicamente usa como transductor
analógico electromecánico que produce
una deformación de rotación en una aguja
o puntero en respuesta a la corriente
eléctrica que fluye a través de su bobina.

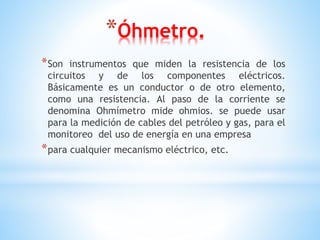

68. *Óhmetro.
*Son instrumentos que miden la resistencia de los
circuitos y de los componentes eléctricos.
Básicamente es un conductor o de otro elemento,
como una resistencia. Al paso de la corriente se
denomina Ohmímetro mide ohmios. se puede usar
para la medición de cables del petróleo y gas, para el
monitoreo del uso de energía en una empresa
*para cualquier mecanismo eléctrico, etc.

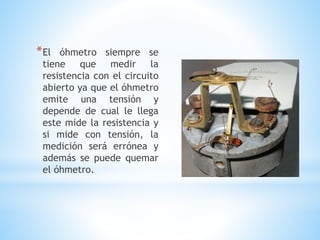

69. *El óhmetro siempre se
tiene que medir la
resistencia con el circuito
abierto ya que el óhmetro
emite una tensión y
depende de cual le llega
este mide la resistencia y
si mide con tensión, la
medición será errónea y
además se puede quemar
el óhmetro.

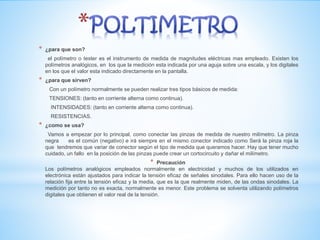

70. * ¿para que son?
el polímetro o tester es el instrumento de medida de magnitudes eléctricas mas empleado. Existen los
polímetros analógicos, en los que la medición esta indicada por una aguja sobre una escala, y los digitales
en los que el valor esta indicado directamente en la pantalla.
* ¿para que sirven?
Con un polímetro normalmente se pueden realizar tres tipos básicos de medida:
TENSIONES: (tanto en corriente alterna como continua).
INTENSIDADES: (tanto en corriente alterna como continua).
RESISTENCIAS.
* ¿como se usa?
Vamos a empezar por lo principal, como conectar las pinzas de medida de nuestro milímetro. La pinza
negra es el común (negativo) e irá siempre en el mismo conector indicado como Será la pinza roja la
que tendremos que variar de conector según el tipo de medida que queramos hacer. Hay que tener mucho
cuidado, un fallo en la posición de las pinzas puede crear un cortocircuito y dañar el milímetro.
* Precaución
Los polímetros analógicos empleados normalmente en electricidad y muchos de los utilizados en
electrónica están ajustados para indicar la tensión eficaz de señales sinodales. Para ello hacen uso de la
relación fija entre la tensión eficaz y la media, que es la que realmente miden, de las ondas sinodales. La
medición por tanto no es exacta, normalmente es menor. Este problema se solventa utilizando polímetros
digitales que obtienen el valor real de la tensión.

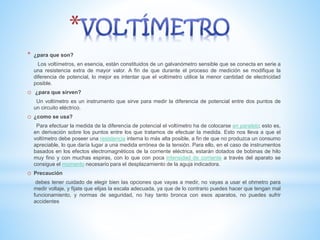

71. * ¿para que son?
Los voltímetros, en esencia, están constituidos de un galvanómetro sensible que se conecta en serie a
una resistencia extra de mayor valor. A fin de que durante el proceso de medición se modifique la
diferencia de potencial, lo mejor es intentar que el voltímetro utilice la menor cantidad de electricidad
posible.
o ¿para que sirven?
Un voltímetro es un instrumento que sirve para medir la diferencia de potencial entre dos puntos de
un circuito eléctrico.
o ¿como se usa?
Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo; esto es,
en derivación sobre los puntos entre los que tratamos de efectuar la medida. Esto nos lleva a que el
voltímetro debe poseer una resistencia interna lo más alta posible, a fin de que no produzca un consumo
apreciable, lo que daría lugar a una medida errónea de la tensión. Para ello, en el caso de instrumentos
basados en los efectos electromagnéticos de la corriente eléctrica, estarán dotados de bobinas de hilo
muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se
consigue el momento necesario para el desplazamiento de la aguja indicadora.
o Precaución
debes tener cuidado de elegir bien las opciones que vayas a medir, no vayas a usar el ohmetro para
medir voltaje, y fijate que elijas la escala adecuada, ya que de lo contrario puedes hacer que tengan mal
funcionamiento, y normas de seguridad, no hay tanto bronca con esos aparatos, no puedes sufrir
accidentes
