Este documento presenta el proyecto de diseño de interiores para el lobby de un hotel. Incluye antecedentes, inspiraciones y bocetos iniciales. Luego presenta planos técnicos detallados de la distribución espacial, materiales, iluminación y detalles constructivos del lobby propuesto. El objetivo es crear un espacio moderno y lujoso para la recepción y áreas comunes del hotel.

1. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
P R O F S : A R Q . G O N E L L A , J O R G E , A R Q . A LVA R E Z , N I D I A | A L U M N A : M I L O N E

2. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
A N T E C E D E N T E | H O T E L I N T E R C O N T I N E N TA L 2 0 1 9 | C H I N A
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA ANTECEDENTES
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 1

3. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
A N T E C E D E N T E | S U N R I V E R 2 0 1 8 | C H A OYA N G , C H I N A
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA ANTECEDENTES
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 2

4. M O O D B O A R D
M
O
D
E
R
N
O
|
L
U
J
O
L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
I N S P I R A C I O N E S
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA MOOD - BOARD
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 3

5. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
P L A N TA G E N E R A L E S C . 1 : 1 0 0
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANOS TÉCNICOS
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 4
m e m o r i a e s pa c i a l
- la planta está distribuida en algunos sectores,
primero nos encontramos con la recepción central,
donde la acompaña una serie de sillones los cuales
generan un espacio de espera.
- luego hacia las escaleras que van al cacino, se
desarrolla en espacio para exposición de esculturas y
pinturas jugando con efectos de luces.
- en este proyecto se presenta un café propio del hotel
sheraton con temática para degustación de vinos, donde
en este espacio se rompe la idea espacial que conforma
casi todo el lobby, dando una sensación escenográfica
en medio de todo el café.
sillón coconut
sector café
sillón poliform westside
sector estar de espera
banqueta kandya
sector barra café
banqueta pantosh
sector vinos
c at á l o g o m o b i l i a r i o
4 | SECTOR ESTAR
SECTOR DE ATENCIÓN CAFÉ
7 | ACCESO A SALONES
8 | CONEXIÓN CON HUENTALA
2 | RECEPCIÓN
SECTOR DE DEGUSTACIÓN DE VINOS
EXPO. DE VINOS
3 | CAFE SHERATON TEMÁTICO
5 | LOCAL HABAS NEGRAS
1 | ACCESO
A
B
A
B
D
C
C
D
CHOCOLATES
DOBLE ALTURA
ZONA ASCENSORES
PORCELANATO SIMIL CONCRETO
0.80 X 1.60
PORCELANATO SIMIL CONCRETO
0.80 X 1.60
PORCELANATO SIMIL CONCRETO
0.80 X 1.60
PORCELANATO SIMIL CONCRETO
0.80 X 1.60
PORCELANATO SIMIL MARMOL CALACATA
0.80 X 3.00
PORCELANATO SIMIL MARMOL CALACATA
0.80 X 3.00
PORCELANATO SIMIL CONCRETO
0.80 X 1.60
PORCELANATO SIMIL CONCRETO
0.60 X 1.20
PORCELANATO SIMIL CONCRETO
0.60 X 1.20
GUARDA METÁLICA (PERFIL C)
MICROCEMENTO
SECTOR
DE
ESCULTURAS

6. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
P L A N TA T E X T U R I Z A DA E S C . 1 : 1 0 0
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANOS TÉCNICOS
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 5
porcelanato simil
marmol negro imperial
calacata
marca: san pietro
porcelanato simil
concreto (0.8x1.60)
con borde rectificado
marca: ilva
porcelanato simil
concreto (0.6x1.2)
sector café
revestimiento suelo
microcemento pulido
sector local
carpintería gris en
toda la cortina de
de vidrio del acceso
guarda metálica perfil t
aluminio dorado
en bordes pisos
c at á l o g o

7. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
P L A N TA C I E LO R A S O S E S C . 1 : 1 0 0
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANOS TÉCNICOS
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 6
placas durlock
(1.20x2.40)
perfiles de aluminio
para colocación de
placas durlock
enduido plástico
tornillos autoperforantes
sistema de uniones
con placas
perfilería para
colocación de
iluminacion led en
gargantas de cielorasos
acabado pintura
latex mate blanca
c at á l o g o
A
B
A
B
D
C
C
D
REFERENCIAS ALTURAS CIELORASO
h: 2.30m
h: 4.20m
h: 4.30m
h: 4.80m
h: 5.20m
h: 9.80m
h: 10m

8. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
P L A N TA I LU M I N A C I Ó N C I E LO R A S O S E S C . 1 : 1 0 0
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANOS TÉCNICOS
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 7
2| spot led doble
de embutir
iluminación neutra
proveedor: pana iluminación
1| plafon led a medida
pendente con tensores
iluminación neutra y cálida
proveedor: ilum. y deco
4| spot led cuadrado
de embutir
iluminación neutra
proveedor: 7 iluminación
3| aplique plafon móvil
4 spot led
iluminación neutra
proveedor: i.f. iluminación
6| luminaria colgante cigar
iluminación led
directa neutra
proveedor: aspen lumiere
5| aplique barral
4 spot led
iluminación directa cálida
proveedor: proyecto eléc.
c at á l o g o
A
B
A
B
D
C
C
D
REFERENCIAS TIPO DE LUMINARIAS
PLAFON
PLAFON 4 SPOT
SPOT DOBLE
LUMINARIA COLGANTE
LUMINARIAS COLGANTES
SPOT EN RIEL
SPOT LED
LUMINARIA ACRÍLICAS
TIRAS LED

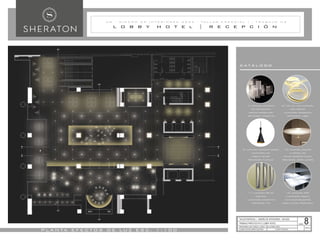

9. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
P L A N TA E F E C T O S D E LU Z E S C . 1 : 1 0 0
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANOS TÉCNICOS
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 8
1
8| tira led tipo manguera
para bordes
iluminación decorativa
proveedor: lubox
7| luminaria colgante
tipo reflectante
acrílico esmerilado
proveedor: esmeralda
10| luminaria clgante
a medida led
difusa indirecta cálida
proveedor: aspen lumiere
9| luminaria colgante diseño
iluminación led
directa neutra
proveedor: platinum
12| luminaria spot
iluminación directa
en planos golgantes
doble altura (propuesta)
11| luminaria reflex
embutida
iluminación decorativa
proveedor: fmv
c at á l o g o
1
2
2
2
3
3
4
5
5
6
7
8
8
8
9
10
11
12

10. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
C O R T E B | B T E X T U R I Z A D O
C O R T E A | A T E X T U R I Z A D O
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANOS TÉCNICOS
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA: 9

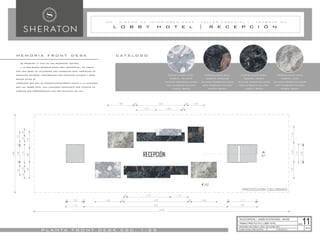

11. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
P L A N TA F R O N T D E S K E S C . 1 : 2 5
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANO DETALLE
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA:
11
c at á l o g o
m e m o r i a f r o n t d e s k
- se propuso la idea de una recepción central.
- y lo que busca generar como idea conceptual, es jugar
con una serie de volúmenes con acabados simil marmoles de
distintos colores, conformado por distintas alturas y sepa-
rados entre sí,
logrando que sea un espacio escultórico junto a la luminaria
que hay sobre éste, una luminaria compuesta por láminas de
acrílico que proporcionan una reflectancia de luz.
PORCELANATO SIMIL
MARMOL BICOLOR
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PORCELANATO SIMIL
MARMOL GREEN
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PORCELANATO SIMIL
MARMOL GREY
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PORCELANATO SIMIL
MARMOL CELESTE
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
RECEPCIÓN A1
PROYECCIÓN CIELORASO
A2

12. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
V I S TA 1 F R O N T D E S K E S C . 1 : 2 5
c at á l o g o
PORCELANATO SIMIL
MARMOL CELESTE
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PORCELANATO SIMIL
MARMOL BICOLOR
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PORCELANATO SIMIL
MARMOL GREEN
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PLACAS DE ACRÍLICO
CRISTAL ESMERILADO
MODELO: LAMIN ZOXO
MARCA: ESMERALDA
ALUCOBOND
PANELES DE ALUMINIO
COLOR DORADO
MARA: ALUCO
ALUCOBOND
PANELES DE ALUMINIO
COLOR GRIS MATE
MARA: ALUCO
PORCELANATO SIMIL
MARMOL GREY
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANO DETALLE
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA:
12

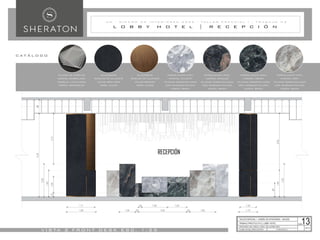

13. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
V I S TA 2 F R O N T D E S K E S C . 1 : 2 5
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANO DETALLE
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA:
13
c at á l o g o
PORCELANATO SIMIL
MARMOL CELESTE
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PORCELANATO SIMIL
MARMOL BICOLOR
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PORCELANATO SIMIL
MARMOL GREEN
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PLACAS DE ACRÍLICO
CRISTAL ESMERILADO
MODELO: LAMIN ZOXO
MARCA: ESMERALDA
ALUCOBOND
PANELES DE ALUMINIO
COLOR DORADO
MARA: ALUCO
ALUCOBOND
PANELES DE ALUMINIO
COLOR GRIS MATE
MARA: ALUCO
PORCELANATO SIMIL
MARMOL GREY
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH

14. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
C O R T E D E TA L L E A 1 - C O LU M N A E S C : 1 : 2 0
D E S P I E C E C O LU M N A
P L A N TA D E TA L L E A 1 E S C : 1 : 2 0
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANO DETALLE
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA:
14
ALUCOBOND
DORADO
ALUCOBOND
GRIS MATE
MONTANTE PERFIL C - CHAPA GALVANIZADA (SEP. 0.40m)
PLACA DURLOCK
CIELORASO SUSPENDIDO
VELAS RÍGIDAS (SEP. 1m x 1.20m)
VIGA MAESTRA (SEP. 1.20m) AISLACIÓN ACÚSTICA
ESPUMA DE POLIURETANO
REVESTIMIENTO
PANEL COMPOSITE
CON LÁMINA DE ALUMINIO
(GRIS MATE)
REVESTIMIENTO
PANEL COMPOSITE
CON LÁMINA DE ALUMINIO
(DORADO CON ACABADO
BRILLANTE)
ESTRUCTURA
PERFILES DE ALUMINIO
ADOSADOS CON REMACHES
PLACA ALUCOBOND
PLACA ALUCOBOND
SECCIÓN
MONTANTE PERFIL C - CHAPA GALVANIZADA (SEP. 0.40m)
PLACA DURLOCK
CIELORASO SUSPENDIDO
VELAS RÍGIDAS (SEP. 1m x 1.20m)
VIGA MAESTRA (SEP. 1.20m) AISLACIÓN ACÚSTICA
ESPUMA DE POLIURETANO
REVESTIMIENTO
PANEL COMPOSITE
CON LÁMINA DE ALUMINIO
(GRIS MATE)
REVESTIMIENTO
PANEL COMPOSITE
CON LÁMINA DE ALUMINIO
(DORADO CON ACABADO
BRILLANTE)
ESTRUCTURA
PERFILES DE ALUMINIO
ADOSADOS CON REMACHES
PLACA ALUCOBOND
PLACA ALUCOBOND
SECCIÓN
SECCIÓN AMPLIADA ESC. 1:10
REVESTIMIENTO
PANEL COMPOSITE
CON LÁMINA DE ALUMINIO
(GRIS MATE)
REVESTIMIENTO
PANEL COMPOSITE
CON LÁMINA DE ALUMINIO
(DORADO CON ACABADO
BRILLANTE)
PLACA ALUCOBOND
PLACA ALUCOBOND
COLOCACIÓN TIRA LED

15. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
C O R T E D E TA L L E A 2 - VO LU M E N F R O N T D E S K E S C : 1 : 1 0
R E N D E R S C O N J U N T O
P L A N TA D E TA L L E A 2 E S C : 1 : 1 0
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA PLANO DETALLE
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA:
15
PORCELANATO SIMIL
MARMOL GREY
(PLACAS PERSONALIZADA
CON ACABADO PULIDO)
MARCA: BRIDH
PERFILES CUADRADOS
DE ALUMINIO
EN ESTRUCTURA
SUPRABOND
ADHESIVO PARA
UNIR PLACAS
SOLDADURA COMO
UNIÓN DE ESTRUCTURA
REVESTIMIENTO
SIMIL MARMOL CALACATA
(7mm DE ESPESOR)
ESTRUCTURA
PERFILES DE ALUMINIO
PLACA PORCELANATO PULIDO
COLOCACIÓN TIRA LED

16. L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
R E N D E R S E S PA C I A L E S
TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA MODELADO 3D
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA:
16

17. TRABAJO PRÁCTICO N°2 | LOBBY HOTEL
PROFESORES: ARQ. GONELLA, JORGE - ARQ. ALVAREZ, NIDIA
ALUMNA: MILONE, MARÍA VALENTINA MODELADO 3D
29/07/22
TALLER ESPECIAL I - DISEÑO DE INTERIORES - UM 2022
LÁMINA:
17
R E N D E R S
L O B B Y H O T E l | R E C E P C I Ó N
U M - D I S E Ñ O D E I N T E R I O R E S 2 0 2 2 - T A L L E R E S P E C I A L I - T R A B A J O N 2
