1. UNIVERSIDAD NACIONAL DE CUYO
FACULTAD DE INGENIERÍA
DIPLOMATURA EN ILUMINACIÓN Y ACÚSTICA ARQUITECTÓNICA
TRABAJO DE PROYECTO FINAL
AÑO 2022
ARQ. ELISA ADRIANA GARCÍA

2. Edicio existente
Instituto de Tecnologías Nucleares para la Salud
Fundación sin nes de lucro que brinda asistencia en salud en diagnóstico
y tratamiento para una amplia gama de patologías cardíacas,
neurológicas, endócrinas y oncológicas, entre otras.Además, está
integrado por un equipo profesional multidisciplinario está integrado por
médicos, físicos médicos, técnicos e ingenieros.
Realizan tareas de investigación, desarrollo e innovación, formación en
recursos humanos y docencia en especialidades de Radioterapia,
Medicina Nuclear y Radiofarmacia.
direccionalidad
linealidad
l i n e a l i d a d
d i r e c c i o n a l i d a d
institución
salud
higiene
sustracción
madera
calidez
acogedor
reunión
jerarquía
reconocimiento
permanencia tonalidades tierra
naturaleza
Lugar de emplazamiento
espíritu del lugar
Punto de partida

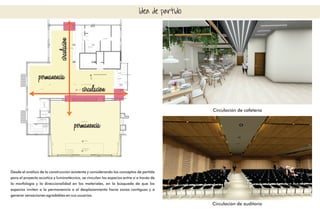

3. Idea de partido
permanencia
permanencia
circulacion
circulacion
Desde el análisis de la construcción existente y considerando los conceptos de partida
para el proyecto acústico y luminotécnico, se vinculan los espacios entre sí a través de
la morfología y la direccionalidad en los materiales, en la búsqueda de que los
espacios inviten a la permanencia o al desplazamiento hacia zonas contiguas y a
generar sensaciones agradables en sus usuarios.
Circulación de cafetería
Circulación de auditorio

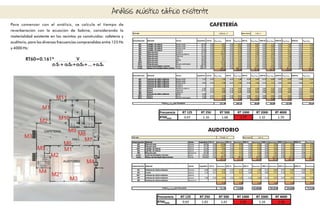

4. Análisis acústico edificio existente
Para comenzar con el análisis, se calcula el tiempo de
reverberación con la ecuación de Sabine, considerando la
materialidad existente en los recintos ya construidos: cafetería y
auditorio, para las diversas frecuencias comprendidas entre 125 Hz
y 4000 Hz:
RT60=0.161* V
α1S1+ α2S2+α3S3+…+αnSn
CAFETERÍA
AUDITORIO

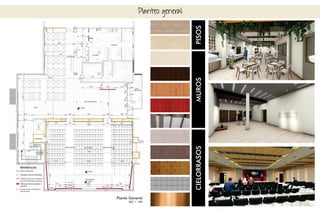

5. Planta General
ESC 1: 100
Planteo general
PISOS
MUROS
CIELORRASOS

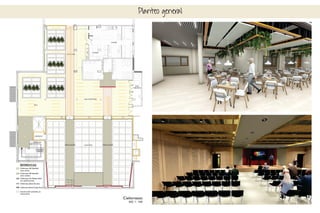

6. Planteo general
Cielorrasos
ESC 1: 100

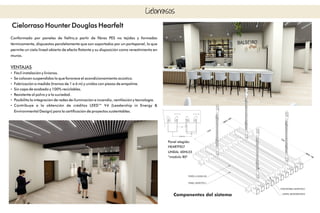

7. Cielorraso Hounter Douglas Hearfelt
Conformado por paneles de eltro,a partir de bras PES no tejidas y formadas
térmicamente, dispuestos paralelamente que son soportados por un portapanel, lo que
permite un cielo lineal abierto de efecto otante y su disposición como revestimiento en
muros.
VENTAJAS
Ÿ Fácil instalación y livianos.
Ÿ Se colocan suspendidos lo que favorece el acondicionamiento acústico.
Ÿ Fabricación a medida (tramos de 1 a 6 m) y unidos con piezas de empalme.
Ÿ Sin capa de acabado y 100% reciclables.
Ÿ Resistente al polvo y a la suciedad.
Ÿ Posibilita la integración de redes de iluminación e incendio, ventilación y tecnología.
Ÿ Contribuye a la obtención de créditos LEED™ V4 (Leadership in Energy &
Environmental Design) para la certicación de proyectos sustentables.
Cielorrasos
Panel elegido:
HEARTFELT
LINEAL 40HL55
“módulo 80"
Componentes del sistema

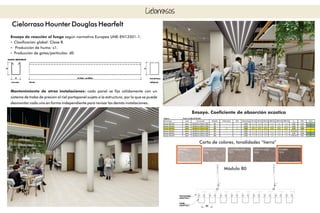

8. Cielorraso Hounter Douglas Hearfelt
Ensayo de reacción al fuego según normativa Europea UNE-EN13501-1:
Ÿ Clasicación global: Clase B.
Ÿ Producción de humo: s1.
Ÿ Producción de gotas/particulas: d0.
Cielorrasos
Ensayo. Coeciente de absorción acústica
Carta de colores, tonalidades “tierra”
Módulo 80
Mantenimiento de otras instalaciones: cada panel se ja sólidamente con un
sistema de traba de presión al riel portapanel sujeto a la estructura, por lo que se puede
desmontar cada uno en forma independiente para revisar las demás instalaciones.

9. Cielorrasos
Cielorraso Knauf Ceiling Topiq Sonic Element
Conformado por lana mineral, posibilita realizar islas acústicas en recintos existentes,
terminadas con un velo acústico y todos su caras y bordes visibles pintados.
Ÿ Diseño rectangular hasta max. 2400 x 1200 mm, se adopta isla de 0,59 m x 1,53 m.
Ÿ Espesor aprox. 40 mm
Ÿ Peso de la isla aprox. 6,0 kg/m² (incl. sistema de suspensión)
VENTAJAS
Ÿ Facilidad de montaje.
Ÿ Efecto otante: puntos de suspensión invisibles.
Ÿ Suspensión exible y ajustable.
Ÿ Favorece la reexión a la luz.
Ÿ Escaso mantenimiento
Ÿ Dimensiones en el proyecto: 0.53 m x 1.53 m.
1
2
3
Carta de
colores
Valores de absorción acústica según EN ISO 354
1 Topiq Sonic element
2 Anclaje en espiral
3 Cable de suspensión
con gancho, cable y
jador de techo
Uso de vegetación en interiores
Como complemento a la isla acústica, se propone colocar plantas de interior, las
cuales absorberán el sonido a través de ramas y hojas, transformándolo en energía
(calor) y, por otro lado, contribuyendo a la puricación del aire.

10. Cielorrasos

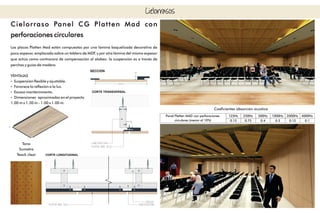

Cielorraso Panel CG Platten Mad con
perforaciones circulares
Las placas Platten Mad están compuestas por una lámina baquelizada decorativa de
poco espesor, emplacada sobre un tablero de MDF, y por otra lámina del mismo espesor
que actúa como contracara de compensación al alabeo. la suspensión es a través de
perchas y guías de madera.
VENTAJAS
Ÿ Suspensión exible y ajustable.
Ÿ Favorece la reexión a la luz.
Ÿ Escaso mantenimiento.
Ÿ Dimensiones aproximadas en el proyecto
1.00 m x 1.30 m - 1.00 x 1.00 m.
Tono
Sumatra
Teack clear
Coecientes absorción acústica
125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz
0.15 0.75 0.4 0.3 0.15 0.1
Panel Platten MAD con perforaciones
circulares (menor al 10%)

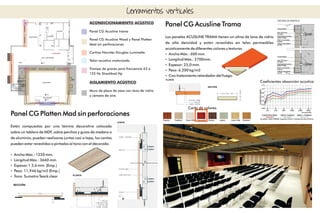

11. Panel CG Platten Mad sin perforaciones
Están compuestas por una lámina decorativa colocada
sobre un tablero de MDF, sobre perchas y guías de madera o
de aluminio, pueden realizarse juntas casi a tope; los cantos
pueden estar revestidos o pintados al tono con el decorado.
Ÿ Ancho Máx.: 1220 mm.
Ÿ Longitud Máx.: 3660 mm.
Ÿ Espesor:1 3,6 mm. (Emp.)
Ÿ Peso: 11,946 kg/m2 (Emp.)
Ÿ Tono Sumatra Teack clear
Panel CG Acusline Trama
Los paneles ACUSLINE TRAMA tienen un alma de lana de vidrio
de alta densidad y están revestidos en telas permeables
acústicamente de diferentes colores y texturas.
Ÿ Ancho Máx.: 600 mm.
Ÿ Longitud Máx.: 2700mm.
Ÿ Espesor: 25,0 mm.
Ÿ Peso: 6,200 kg/m2
Ÿ Con tratamiento retardador del fuego.
Cerramientos verticales
ACONDICIONAMIENTO ACÚSTICO
Panel CG Acusline trama
Panel CG Acusline Wood y Panel Platten
Mad sin perforaciones
Cortina Hounter Douglas Luminette
Telón acústico motorizado
Trampa de graves para frecuencia 63 a
125 Hz Streckkod Hp
AISLAMIENTO ACÚSTICO
Muro de placa de yeso con lana de vidrio
y cámara de aire
Carta de colores
Coecientes absorción acústica

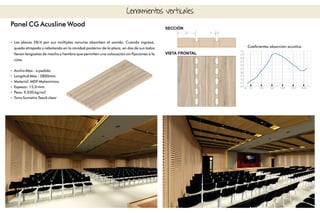

12. Panel CG Acusline Wood
Ÿ Las placas 28/4 por sus múltiples ranuras absorben el sonido. Cuando ingresa,
queda atrapado y rebotando en la cavidad posterior de la placa, en dos de sus lados
llevan lengüetas de macho y hembra que permiten una colocación sin jaciones a la
vista.
Ÿ Ancho Máx.: a pedido.
Ÿ Longitud Máx.: 3800mm.
Ÿ Material: MDF Melamínico.
Ÿ Espesor: 15,0 mm.
Ÿ Peso: 9,030 kg/m2
Ÿ Tono Sumatra Teack clear
Cerramientos verticales
Coecientes absorción acústica

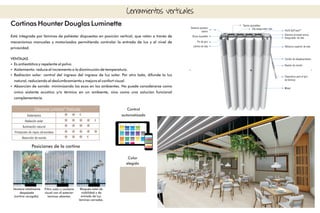

13. Cortinas Hounter Douglas Luminette
Está integrada por láminas de poliéster dispuestas en posición vertical, que rotan a través de
mecanismos manuales y motorizados permitiendo controlar la entrada de luz y el nivel de
privacidad.
VENTAJAS
Ÿ Es antiestática y repelente al polvo.
Ÿ Aislamiento: reduce el incremento o la disminución de temperatura.
Ÿ Radiación solar: control del ingreso del ingreso de luz solar. Por otro lado, difunde la luz
natural, reduciendo el deslumbramiento y mejora el confort visual.
Ÿ Absorción de sonido: minimizando los ecos en los ambientes. No puede considerarse como
único aislante acústico y/o térmico en un ambiente, sino como una solución funcional
complementaria.
Cerramientos verticales
Ventana totalmente
despejada
(cortina recogida).
Filtro solar y contacto
visual con el exterior:
láminas abiertas.
Bloqueo total de
visibilidad y de
entrada de luz:
láminas cerradas.
Posiciones de la cortina
Color
elegido
Control
automatizado

14. Cerramientos verticales

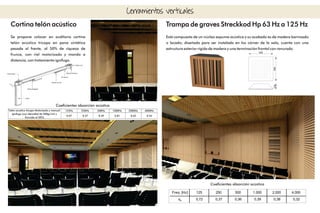

Cortina telón acústico
Se propone colocar en auditorio cortina
telón acústico tricapa en pana sintética
pesada al frente, al 50% de riqueza de
frunce, con riel motorizado y mando a
distancia, con tratamiento ignífugo.
125Hz 250Hz 500Hz 1000Hz 2000Hz 4000Hz
0.07 0.37 0.49 0.81 0.65 0.54
Telón acústico tricapa Motorizado y manual
ignífugo (con densidad de 500gr/m2 y
fruncido al 50%)
Trampa de graves Streckkod Hp 63 Hz a 125 Hz
Está compuesta de un núcleo espuma acústica y su acabado es de madera barnizado
o lacado; diseñada para ser instalada en los córner de la sala, cuenta con una
estructura exterior rígida de madera y una terminación frontal con ranurado.
Coecientes absorción acústica
Coecientes absorción acústica

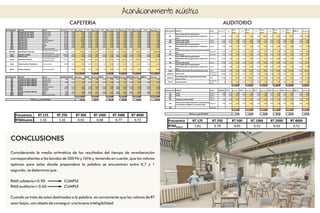

15. Acondicionamiento acústico
CAFETERÍA AUDITORIO
CONCLUSIONES
Considerando la media aritmética de los resultados del tiempo de reverberación
correspondientes a las bandas de 500 Hz y 1kHz y, teniendo en cuenta ,que los valores
óptimos para salas donde prepondere la palabra se encuentran entre 0,7 y 1
segundo, se determina que:
Rt60 cafetería=0.90 CUMPLE
Rt60 auditorio= 0.60 CUMPLE
Cuando se trata de salas destinadas a la palabra, es conveniente que los valores de RT
sean bajos, con objeto de conseguir una buena inteligibilidad.

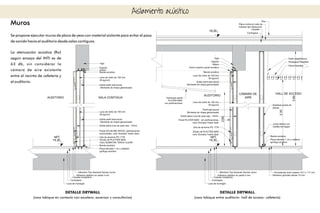

16. Muros
Se propone ejecutar muros de placa de yeso con material aislante para evitar el paso
de sonido hacia el auditorio desde salas contiguas.
Aislamiento acústico
La atenuación acústica (Rw)
según ensayo del INTI es de
63 db, sin considerar la
cámara de aire existente
entre el recinto de cafetería y
el auditorio.
DETALLE DRYWALL
(caso tabique en contacto con escalera, ascensor y consultorios)
DETALLE DRYWALL
(caso tabique entre auditorio- hall de acceso- cafetería)

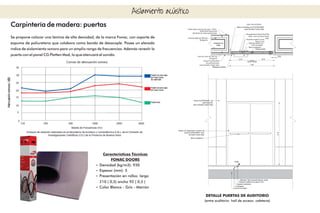

17. Aislamiento acústico
Carpintería de madera: puertas
Se propone colocar una lámina de alta densidad, de la marca Fonac, con soporte de
espuma de poliuretano que colabora como banda de desacople. Posee un elevado
índice de aislamiento sonoro para un amplio rango de frecuencias. Además revestir la
puerta con el panel CG Platten Mad, lo que atenuará el sonido.
DETALLE PUERTAS DE AUDITORIO
(entre auditorio- hall de acceso- cafetería)
Características Técnicas
FONAC DOORS
Ÿ Densidad (kg/m3): 930
Ÿ Espesor (mm): 5
Ÿ Presentación en rollos: largo
210 ( 0,5) ancho 92 ( 0,5 )
Ÿ Color Blanco - Gris - Marrón

18. L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L1
L2 L2
L2 L2
L2 L2
L2 L2
L2 L2
L2 L2
L2 L2
L2 L2
L3 L3
L3
L3
L3
L3
L3
L3
L3
L4
L4
L4
L4
L4
L4

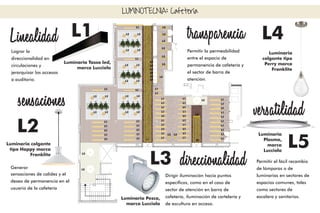

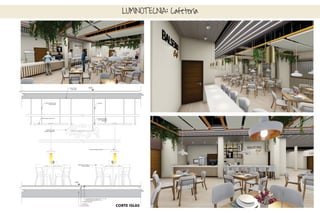

LUMINOTECNIA: Cafetería
Linealidad
Luminaria Tasso led,
marca Lucciola
L1
Lograr la
direccionalidad en
circulaciones y
jerarquizar los accesos
a auditorio.
sensaciones
L2
Luminaria colgante
tipo Happy marca
Franklite
Generar
sensaciones de calidez y el
deseo de permanencia en el
usuario de la cafetería
direccionalidad
Luminaria Pesca,
marca Lucciola
Dirigir iluminación hacia puntos
especícos, como en el caso de
sector de atención en barra de
cafetería, iluminación de cartelería y
de escultura en acceso.
L3
transparencia L4
Luminaria
colgante tipo
Perry marca
Franklite
Permitir la permeabilidad
entre el espacio de
permanencia de cafetería y
el sector de barra de
atención.
L5
versatilidad
Luminaria
Plasma,
marca
Lucciola
Permitir el fácil recambio
de lámparas o de
luminarias en sectores de
espacios comunes, tales
como sectores de
escalera y sanitarios.
L5
L5
L5
L1
L3

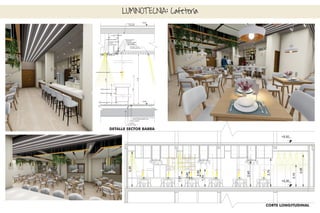

19. LUMINOTECNIA: Cafetería
CORTE LONGITUDINAL
DETALLE SECTOR BARRA
Pesca

20. LUMINOTECNIA: Cafetería
CORTE ISLAS

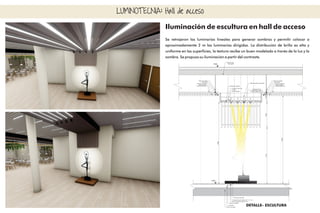

21. LUMINOTECNIA: Hall de acceso
Iluminación de escultura en hall de acceso
Se retrajeron las luminarias lineales para generar sombras y permitir colocar a
aproximadamente 2 m las luminarias dirigidas. La distribución de brillo es alta y
uniforme en las supercies, la textura recibe un buen modelado a través de la luz y la
sombra. Se propuso su iluminación a partir del contraste.
T° color: 3000°K-IRC: 95
Pesca
DETALLE- ESCULTURA

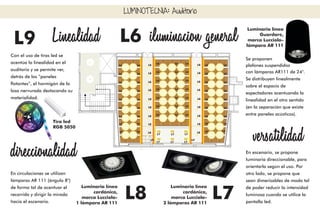

22. LUMINOTECNIA: Auditorio
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L6
L7 L7 L7
L7 L7 L7
L6
L6
L6
L6
L6
L6
L6
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L8
L9
L9 versatilidad
L7
Luminaria línea
cardánica,
marca Lucciola-
2 lámparas AR 111
En escenario, se propone
luminaria direccionable, para
orientarla según el uso. Por
otro lado, se propone que
sean dimerizables de modo tal
de poder reducir la intensidad
luminosa cuando se utilice la
pantalla led.
L6 iluminacion general
direccionalidad
L8
Luminaria línea
cardánica,
marca Lucciola-
1 lámpara AR 111
En circulaciones se utilizan
lámparas AR 111 (ángulo 8°)
de forma tal de acentuar el
recorrido y dirigir la mirada
hacia el escenario.
Linealidad
L9
Tira led
RGB 5050
Con el uso de tiras led se
acentúa la linealidad en el
auditorio y se permite ver,
detrás de los “paneles
otantes”, el hormigón de la
losa nervurada destacando su
materialidad.
Se proponen
plafones suspendidos
con lámparas AR111 de 24°.
Se distribuyen linealmente
sobre el espacio de
espectadores acentuando la
linealidad en el otro sentido
(en la separación que existe
entre paneles acústicos).
Luminaria línea
Guardare,
marca Lucciola-
lámpara AR 111

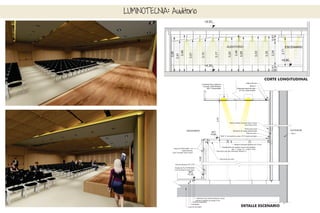

23. LUMINOTECNIA: Auditorio
DETALLE ESCENARIO
CORTE LONGITUDINAL

24. LUMINOTECNIA: Auditorio
CORTE TRANSVERSAL
DETALLE CIRCULACIÓN

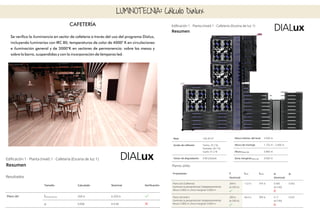

25. LUMINOTECNIA: Cálculo Dialux
CAFETERÍA
Se verica la iluminancia en sector de cafetería a través del uso del programa Dialux,
incluyendo luminarias con IRC 80, temperaturas de color de 4000° K en circulaciones
e iluminación general y de 3000°K en sectores de permanencia: sobre las mesas y
sobre la barra, suspendidas y con la incorporación de lámparas led.

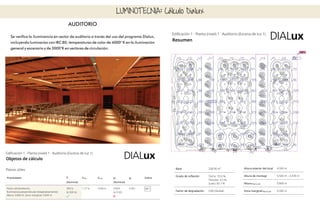

26. LUMINOTECNIA: Cálculo Dialux
AUDITORIO
Se verica la iluminancia en sector de auditorio a través del uso del programa Dialux,
incluyendo luminarias con IRC 80, temperaturas de color de 4000° K en la iluminación
general y escenario y de 3000°K en sectores de circulación.

27. ¡GRACIAS!
