El documento describe la historia y diseño de los sanitarios públicos. Explica que los primeros surgieron en la antigua India y Grecia por necesidades higiénicas comunes. Luego se expandieron en la antigua Roma como lugares para el baño, ejercicio y ocio. También detalla los diferentes tipos de artefactos sanitarios como inodoros, bidés, mingitorios y lavabos, así como sus dimensiones y especificaciones para hacerlos accesibles.

1. SANITARIOS PÚBLICOS
. M A T E R I A L I Z A C I Ó N 1 . M G T E R A R Q J O R G E G O N E L L A + L I C D I G I S E L A F U N E S

2. s a n i t a r i o s
• SE DENOMINA BAÑO PUBLICO O SANITARIO PÚBLICO
A LA HABITACIÓN UTILIZADA PARA
EL ASEO PERSONAL, EL BAÑO Y LA EVACUACIÓN.
• LOS BAÑOS PÚBLICOS SURGIERON POR UNA
NECESIDAD HIGIÉNICA COMÚN
• A MENUDO EL TÉRMINO PÚBLICO PUEDE INDUCIR A
ERROR A ALGUNAS PERSONAS, YA QUE EXISTEN
RESTRICCIONES SOBRE QUIÉNES PUEDEN UTILIZAR
ESTA FACILIDAD - MIEMBROS DE LA ÉLITE DE LA
CULTURA, EXCLUSIVAMENTE HOMBRES, SÓLO
RELIGIOSOS, ETC.
• A MEDIDA QUE AVANZA LA SOCIEDAD, LOS BAÑOS
PÚBLICOS DESAPARECIERON EN CUANTO FUE
POSIBLE DISPONER DE ASEOS PRIVADOS, O SE
INCORPORARON A LA ESTRUCTURA SOCIAL SIENDO
AHORA “PUNTOS DE ENCUENTRO”.
SANITARIOS PÚBLICOS

3. SANITARIOS PÚBLICOS
• INDIA
Los primeros baños públicos se fundaron en la civilización
de la cultura del Valle del Indo.
El "Gran Baño de Mohenjo Daro" fue el lugar de 'una
modesta piscina municipal', llena de escaleras que bajaban,
cada una, hasta el agua.
• GRECIA
Françoise de Bonneville escribió El libro del Baño; "la
historia de los baños públicos comenzó en Grecia en el
siglo XI A.C.", donde los hombres y mujeres se lavaban en
emplazamientos cercanos a los lugares de ejercicio físico e
intelectual. El baño pasó a ser un rito, se convirtió en arte --
baños de arena, agua caliente, "baños de vapor" con aire
caliente en una bóveda oscura, cascadas frías, masajes con
aceites aromáticos.
s a n i t a r i o s

4. • ROMA
La primera terma pública del 19 a. C. tenía una rotonda de
25 metros de diámetro. Hacia el 300 d.C. las Termas de
Diocleciano cubrían 140.000 m², su granito y pórfido
albergaban 3.000 bañistas al día.
Los baños romanos se convirtieron en "algo a medio
camino entre un centro acuático y un parque temático," con
piscinas, baños calientes y templados, salas de juegos y
deportes, jardines para pasear, e incluso bibliotecas
públicas y teatros. En Roma, la capital, llegó a haber 800.
SANITARIOS PÚBLICOS
s a n i t a r i o s
Mingitorio público, París 1876 / Mingitorio público, Bs. As. 1872

5. SIMBOLOGÍA Y SEÑALIZACIÓN EN EL INGRESO
s a n i t a r i o s
BAÑOS ACCESIBLES
• CORRESPONDE UTILIZAR EL
SÍMBOLO INTERNACIONAL DE ACCESIBILIDAD
(SIA) ACOMPAÑADO DE LA PALABRA “BAÑO”
• NO AÑADIR PALABRAS COMO
“DISCAPACITADO” U OTRAS.
• ES UN “BAÑO ACCESIBLE” O “BAÑO
FAMILIAR”

6. s a n i t a r i o s
SIMBOLOGÍA Y SEÑALIZACIÓN EN EL INGRESO
NUEVAS TENDENCIAS

7. s a n i t a r i o s
APARATOS SANITARIOS
CLASIFICACIÓN SEGÚN SU FINALIDAD
• EVACUADORES: INODOROS – URINARIOS
• LIMPIEZA DE OBJETOS: LAVADEROS – FREGADEROS
• HIGIENE PERSONAL : BAÑADERAS – LAVAMANOS – DUCHAS –
BIDÉS – LAVAPIÉS
DEBERÁN SER HIGIÉNICOS, ERGONÓMICOS,
CONSTRUÍDO DE MATERIALES NO ABSORVENTES
Y DE FÁCIL LIMPIEZA
MATERIALES: PORCELANA VITRIFICADA, LOZA,
FUNDICIÓN ESMALTADA, GRES APORCELANADO.
PLÁSTICOS Y METALES APARECEN EN SEGUNDO PLANO

8. s a n i t a r i o s
APARATOS SANITARIOS
INODORO
SE DENOMINA RETRETE O INODORO AL ELEMENTO
SANITARIO UTILIZADO PARA RECOGER Y EVACUAR LOS
EXCREMENTOS HUMANOS HACIA LA INSTALACIÓN DE
SANEAMIENTO Y QUE (MEDIANTE UN CIERRE DE SIFÓN DE
AGUA LIMPIA) IMPIDE LA SALIDA DE LOS OLORES DE LA
CLOACA HACIA LOS ESPACIOS HABITADOS.
GENERALMENTE LOS INODOROS SE FABRICAN DE
PORCELANA, PERO TAMBIÉN DE PORCELANA BLANCA Y
DE ACERO INOXIDABLE.
A. TAZA
B. Sifón
C. Salida a cloaca
D. Provisión de agua desde cisterna
(en muro o exterior)

9. s a n i t a r i o s
APARATOS SANITARIOS
INODORO PEDESTAL
LA MAYORÍA DE LOS INODOROS SON DE ESTE TIPO.
• CONSTA DE UN ASIENTO FIJADO AL PISO MEDIANTE
BULONES U OTRA PIEZA REMOVIBLE.
• HAY DOS TIPOS: LARGOS, CON CISTERNA EXTERIOR;
CORTOS, CON CISTERNA DE AGUA EN EL INTERIOR DE
LA PARED.

10. s a n i t a r i o s
APARATOS SANITARIOS
INODORO COLGADO
LA TAZA ESTÁ FIJA A LA PARED MEDIANTE UNA
ARMADURA ANGULAR METÁLICA EMPOTRADA EN LA
PARED Y EL SUELO.
• LA CISTERNA DE AGUA SE ENCUENTRA ALOJADA EN EL
INTERIOR DEL MURO.
• TIENE LA GRAN VENTAJA DE DEJAR EL SUELO
COMPLETAMENTE LIBRE, LO QUE FACILITA LA
LIMPIEZA.

11. s a n i t a r i o s
APARATOS SANITARIOS
INODORO TURCO
• SE TRATA DE UN INODORO SIN TAZA: UN AGUJERO EN
EL PISO, CON DOS SITIOS ADYACENTES PARA APOYAR
LOS PIES.
• A VECES SE LO LLAMA LETRINA POR CARECER DE
ASIENTO, PERO, A DIFERENCIA DE ÉSTA, SÍ POSEE
CIERRE HIDRÁULICO.

12. s a n i t a r i o s
APARATOS SANITARIOS
ESPACIOS Y DIMENSIONES DE USO
CON PUERTA DE APERTURA
HACIA ADENTRO
ENFRENTADOS CON PUERTA DE
APERTURA HACIA ADENTRO
CON PUERTA DE APERTURA
HACIA ADENTRO ENFRENTADOS CON
URINARIOS
CON PUERTA DE APERTURA
HACIA AFUERA
ENFRENTADOS CON PUERTA DE
APERTURA HACIA AFUERA
CON PUERTA DE APERTURA
HACIA AFUERA ENFRENTADOS CON
URINARIOS

13. s a n i t a r i o s
APARATOS SANITARIOS
BIDÉS
• ES UN APARATO DE HIGIENE
• ESTOS NO SON OBLIGATORIOS EN BAÑOS
PÚBLICOS, SIN EMBARGO ALGUNOS
INTERIORISTAS DECIDEN HACER USO DE DICHOS
ELEMENTOS
• SU USO SE HACE COMÚN EN VIVIENDAS
SE COLOCAN A LA PAR DE LOS INODOROS Y
PUEDEN SER TAMBIÉN DE PEDESTAL O COLGADOS

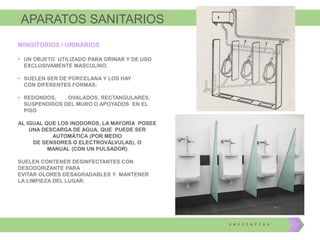

14. APARATOS SANITARIOS
s a n i t a r i o s
MINGITORIOS / URINARIOS
• UN OBJETO UTILIZADO PARA ORINAR Y DE USO
EXCLUSIVAMENTE MASCULINO.
• SUELEN SER DE PORCELANA Y LOS HAY
CON DIFERENTES FORMAS:
• REDONDOS, OVALADOS, RECTANGULARES,
SUSPENDIDOS DEL MURO O APOYADOS EN EL
PISO
AL IGUAL QUE LOS INODOROS, LA MAYORÍA POSEE
UNA DESCARGA DE AGUA, QUE PUEDE SER
AUTOMÁTICA (POR MEDIO
DE SENSORES O ELECTROVÁLVULAS), O
MANUAL (CON UN PULSADOR)
SUELEN CONTENER DESINFECTANTES CON
DESODORIZANTE PARA
EVITAR OLORES DESAGRADABLES Y MANTENER
LA LIMPIEZA DEL LUGAR.

15. APARATOS SANITARIOS
s a n i t a r i o s
MINGITORIO MURAL MINGITORIO OVAL

16. RECREO 10 MINUTOS
APARATOS SANITARIOS
s a n i t a r i o s

17. APARATOS SANITARIOS
s a n i t a r i o s
MINGITORIOS / URINARIOS
ESPACIOS DE USO:
• UN MINGITORIO REQUIERE DE ESPACIOS DE USO
PROPIOS TAL COMO LOS INODOROS Y
LAVAMANOS. DICHAS MEDIDAS SE OBTIENEN DE
ESTUDIOS DEL CUERPO HUMANO Y SU
MOVILIDAD.
• PUEDEN COLOCARSE MODULADAMENTE CON
UNA SEPARACIÓN ENTRE EJES DE 80CM,
• ANCHURA MÁXIMA DEL CUERPO HUMANO
VESTIDO: 65CM
• ANCHURA ENTRE EJES APROPIADA: 80CM
• ANCHURA ENTRE EJE Y MURO APROPIADA: 40CM
- 45CM SEPARACIÓN ENTRE ELEMENTO Y EL
HOMBRE: 20CM ZONA DE ACTIVIDAD DEL
HOMBRE: 45CM - 50 CM*
• MÁRMOL O PLACA METÁLICA DIVISORIA: 45CM -
50CM*
• *Dependiendo de las dimensiones del elemento
sanitario

18. APARATOS SANITARIOS
s a n i t a r i o s
LAVAMANOS O LAVABO / BACHA
ES UN TIPO DE RECIPIENTE EN EL QUE SE VIERTE EL
AGUA PARA EL ASEO PERSONAL.
FABRICADOS ORIGINALMENTE EN PIEDRA, LOZA Y
PORCELANA, LA MODERNA INDUSTRIA LOS PRODUCE EN
DIVERSOS TIPOS DE CERÁMICA, METAL, VIDRIO, MADERA
Y OTROS MATERIALES SÓLIDOS
• LOS LAVABOS ACTUALES LLEVAN UNO O DOS GRIFOS
QUE CONECTADOS A LA FONTANERÍA DEL EDIFICIO
SUMINISTRAN AGUA FRÍA Y CALIENTE.
• EN SU PARTE INFERIOR TIENEN UNA VÁLVULA DE
DESAGÜE, CONECTADA AL SANEAMIENTO POR LA QUE
SE EVACUA EL AGUA USADA POSEYENDO UN SOLO
DESAGÜE.

19. APARATOS SANITARIOS
s a n i t a r i o s
BACHAS DE ENCASTRE
EN CUANTO A SU
COLOCACIÓN, ES HABITUAL
ENCASTRAR LOS LAVABOS EN
LA ENCIMERA O MESADA
DE MODO QUE ESTA QUEDE A
LA ALTURA DE SU EXTREMO
SUPERIOR
BACHAS DE SEMI
ENCASTRE

20. APARATOS SANITARIOS
s a n i t a r i o s
BACHAS DE APOYO
.
BACHAS Y MESADA
TERMOFORMADA

21. s a n i t a r i o s
APARATOS SANITARIOS
TABLA DE NECESIDADES SEGÚN GÉNERO

22. s a n i t a r i o s
BAÑOS ACCESIBLES PARA PERSONAS CON DISCAPACIDAD
BAÑOS ACCESIBLES
EL DISEÑO DE UN BAÑO ACCESIBLE CON
ACCESO INDEPENDIENTE PARA AMBOS SEXOS
PERMITE EL USO A PERSONAS CON
DISCAPACIDAD
• EN ALGUNOS CASOS NECESITAN ASISTENCIA
EN EL BAÑO
• SE REQUIEREN ESPECIALMENTE EN
CENTROS COMERCIALES, AEROPUERTOS,
CINES, CENTROS MÉDICOS, ETC.
SE LES PUEDE AÑADIR UN MUDADOR
( CAMBIADOR DE BEBÉS) Y CALIFICARLOS
DE USO “FAMILIAR “
MÁS QUE UN RECINTO “EXCLUSIVO” DEBE SER
UN LUGAR SIEMPRE DISPONIBLE

23. s a n i t a r i o s
ANCHO DE PUERTA CERRADURAS Y
PESTILLOS
• EL ANCHO LIBRE DE PASO DE LA PUERTA
DEBE SER DE 80 CM
EL MECANISMO DE APERTURA DE LA PUERTA Y
PESTILLOS DE SEGURIDAD DEBE SER DE FÁCIL
ACCIONAMIENTO Y MANIPULACIÓN
• PREFERIR MECANISMOS DE TIPO PALANCA Y
TIRADORES
GRIFERÍA
• SE RECOMIENDA EL USO DE GRIFERÍA
MONOCOMANDO DE CUERPO ALTO
BAÑOS ACCESIBLES PARA PERSONAS CON DISCAPACIDAD

24. s a n i t a r i o s
BAÑOS ACCESIBLES PARA PERSONAS CON DISCAPACIDAD
DISTRIBUCIÓN DE ARTEFACTOS EN EL BAÑO
• DEPENDERÁ DEL ESPACIO DISPONIBLE
• LA SILLA DE RUEDA NECESITA UN DIÁMETRO DE
1,5 M EN EL INTERIOR DEL RECINTO
• ESPACIO LIBRE DE OBSTÁCULOS DENTRO DE LOS
0 Y 0,7 M DE ALTURA
• LA PUERTA PODRÁ ABRIR HACIA ADENTRO SÓLO
SI NO INTERFIERE CON EL CIRCULO DIBUJADO EN
EL INTERIOR
A UN COSTADO DEL INODORO DEBE EXISTIR UN
ESPACIO LIBRE DE 0,8M X 1,2 M
EL MECANISMO DE APERTURA DE LA PUERTA Y
PESTILLOS DE SEGURIDAD DEBE SER DE FÁCIL
ACCIONAMIENTO Y MANIPULACIÓN
• PREFERIR MECANISMOS DE TIPO PALANCA Y
TIRADORES

25. s a n i t a r i o s
DISTRIBUCIÓN Y UBICACIÓN DE LAS BARRAS
DE APOYO
• EN EL SECTOR INODORO DE REQUIEREN 2 BARRAS
DE APOYO DE 0,7 M DE LARGO
• LA BARRA SITUADA EN EL MURO DEBE SER RECTA
Y FIJA Y LA OTRA ABATIBLE
• AMBAS DEBEN ESTAR UBICADAS A 0,4 M DEL EJE
DEL INODORO Y A UNA ALTURA DE 0,75 M
BAÑOS ACCESIBLES PARA PERSONAS CON DISCAPACIDAD

26. s a n i t a r i o s
BAÑOS ACCESIBLES PARA PERSONAS CON DISCAPACIDAD
LAVAMANOS
• EL LAVAMANOS NO DEBE TENER PEDESTAL,
FALDÓN O MUEBLE QUE IMPIDA LA
APROXIMACIÓN DE LA SILLA DE RUEDAS
• LA ALTURA LIBRE INFERIOR DEBE SER DE 0,7M
• LA ALTURA MÁXIMA TERMINADA DEL LAVAMANOS
DEBE SER DE 0,8 M

27. BAÑOS ACCESIBLES PARA PERSONAS CON DISCAPACIDAD
s a n i t a r i o s
ACCESORIOS
• TODOS LOS ACCESORIOS COMO TOALLEROS,
GANCHOS, INTERRUPTORES, DISPENSADORES DE
PAPEL, ETC. DEBEN ESTAR UBICADOS A UNA
ALTURA MÁXIMA DE 1,2M DESDE EL SUELO.
• EL PAPEL HIGIÉNICO DEBE ESTAR UBICADO A UNA
DISTANCIA CÓMODA AL ALCANCE SENTADO
DESDE EL INODORO DE NO MAS DE 0,4M.

28. BAÑOS ACCESIBLES PARA PERSONAS CON DISCAPACIDAD
s a n i t a r i o s
RAMPA DE ACCESO PARA PERSONAS CON DISCAPACIDAD MOTRIZ

29. SANITARIOS
s a n i t a r i o s
ALGUNOS ERRORES INUSUABLES (PERO POSIBLES)

30. SANITARIOS ALGUNAS INSPIRACIONES
s a n i t a r i o s

31. s a n i t a r i o s
SANITARIOS ALGUNAS INSPIRACIONES

32. s a n i t a r i o s
f i n .
SANITARIOS ALGUNAS INSPIRACIONES
