1. Bar La Bohème
María Eugenia Castillo
15-0302

2. La Bohème

3. Memoria
Descriptiva

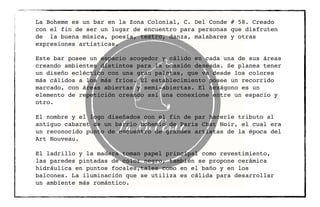

4. La Boheme es un bar en la Zona Colonial, C. Del Conde # 58. Creado
con el fin de ser un lugar de encuentro para personas que disfruten
de la buena música, poesía, teatro, danza, malabares y otras
expresiones artísticas.
Este bar posee un espacio acogedor y cálido en cada una de sus áreas
creando ambientes distintos para la ocasión deseada. Se planea tener
un diseño ecléctico con una gran paletas, que va desde los colores
más cálidos a los más fríos. El establecimiento posee un recorrido
marcado, con áreas abiertas y semi-abiertas. El hexágono es un
elemento de repetición creando así una conexione entre un espacio y
otro.
El nombre y el logo diseñados con el fin de par hacerle tributo al
antiguo cabaret de un barrio bohemio de Paris Chat Noir, el cual era
un reconocido punto de encuentro de grandes artistas de la época del
Art Nouveau.
El ladrillo y la madera toman papel principal como revestimiento,
las paredes pintadas de color negro, también se propone cerámica
hidráulica en puntos focales,tales como en el baño y en los
balcones. La iluminación que se utiliza es cálida para desarrollar
un ambiente más romántico.

5. Moodboard

8. Plantas

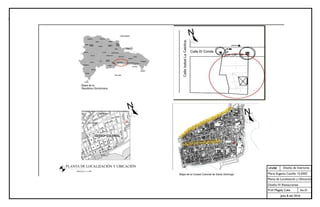

9. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta de Localización y Ubicación
Diseño IV: Restaurantes
Prof. Magaly Caba

10. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

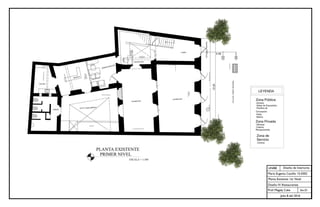

Planta Existente 1er Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba

11. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta Existente 2do Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba

12. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

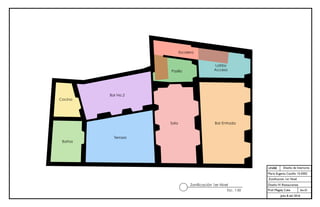

Zonificación 1er Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
Terraza
Baños
Cocina
Bar EntradaSala
Bar No.2
Escalera
Lobby
AccesoPasillo
Zonificación 1er Nivel
Esc. 1:50

13. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

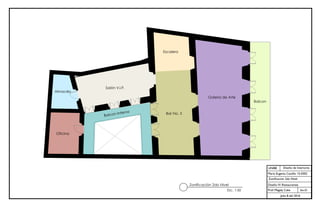

Zonificación 2do Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
Galería de Arte
Balcon
Escalera
Bar No. 3
Almacén
Oficina
Salón V.I.P.
Balcon Interno
Zonificación 2do Nivel
Esc. 1:50

14. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

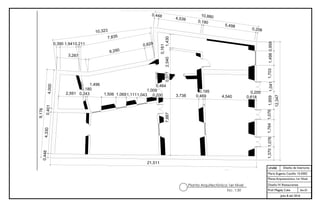

Planta Arquitectónica 1er Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
Planta Arquitectónica 1er Nivel
Esc. 1:50

15. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

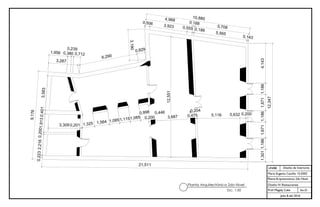

Planta Arquitectónica 2do Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
Planta Arquitectónica 2do Nivel
Esc. 1:50

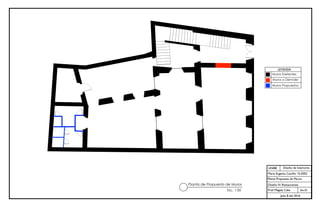

16. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta Propuesta de Muros
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
Planta de Propuesta de Muros
Esc. 1:50
LEYENDA
Muros a Demoler
Muros Propuestos
c
c
c
Muros Existentes

17. VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION

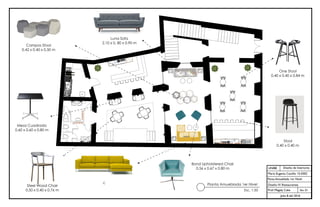

18. VECTORWORKS EDUCATIONAL VERSION
UNIBE
Sec. 01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Panta Amueblada 1er Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
Planta Amueblada 1er Nivel
Esc. 1:50
c
Steel Wood Chair
0.50 x 0.40 x 0.76 m
Mesa Cuadrada
0.60 x 0.60 x 0.80 m
Bond Upholstered Chair
0.56 x 0.67 x 0.80 m
Stool
0.40 x 0.40 m
One Stool
0.40 x 0.40 x 0.84 m
Luna Sofa
2.10 x 0. 80 x 0.90 m
Campos Stool
0.42 x 0.40 x 0.50 m

19. VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
UNIBE
Sec. 01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta Amueblada 1er Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba

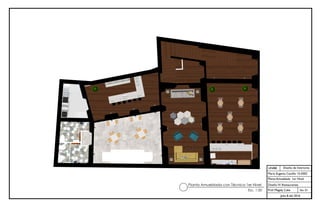

Planta Amueblada con Técnica 1er Nivel
Esc. 1:50

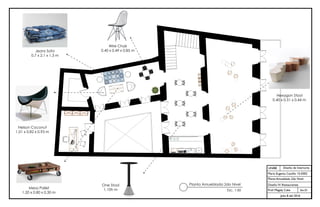

20. VECTORWORKS EDUCATIONAL VERSION
UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta Amueblada 2do Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
Planta Amueblada 2do Nivel
Esc. 1:50
Jeans Sofa
0.7 x 2.1 x 1.3 m
One Stool
1.10h m
Hexagon Stool
0.40 x 0.51 x 0.44 m
Wire Chair
0.40 x 0.49 x 0.85 m
Nelson Coconut
1.01 x 0.82 x 0.93 m
Mesa Pallet
1.20 x 0.80 x 0.30 m

21. VECTORWORKS EDUCATIONAL VERSION
UNIBE
Sec 01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta Amueblada 2do Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
Planta Amueblada con Técnica 2do Nivel
Esc. 1:50

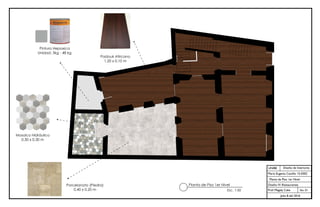

22. VECTORWORKS EDUCATIONAL VERSION
UNIBE
Sec. 01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta de Piso 1er Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
Planta de Piso 1er Nivel
Esc. 1:50
Padouk Africano
1.20 x 0.10 m
Pintura Hepoxica
Unidad: 3kg - 48 kg
Mosaico Hidráulico
0.30 x 0.30 m
Porcelanato (Piedra)
0.40 x 0.20 m

23. UNIBE
Sec. 01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

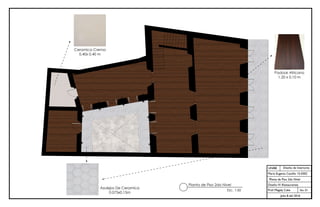

Planta de Piso 2do Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
Planta de Piso 2do Nivel
Esc. 1:50
Azulejos De Ceramica
0.075x0.15m
Ceramica Crema
0.40x 0.40 m
Padouk Africano
1.20 x 0.10 m

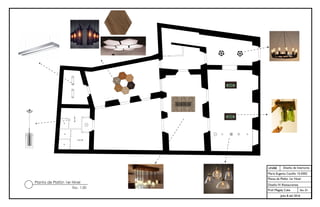

24. VECTORWORKS EDUCATIONAL VERSION
UNIBE
Sec. 01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta de Plafón 1er Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
Planta de Plafón 1er Nivel
Esc. 1:50

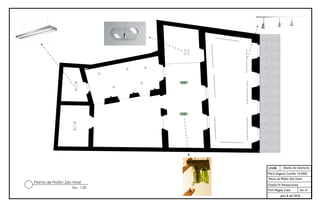

25. VECTORWORKS EDUCATIONAL VERSION
UNIBE
Sec. 01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Planta de Plafón 2do Nivel
Diseño IV: Restaurantes
Prof. Magaly Caba
Planta de Plafón 2do Nivel
Esc. 1:50

26. Secciones

27. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

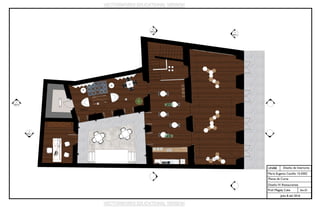

Planta de Corte
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION

28. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Secciones 01 y 02
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
Sección 02
Esc. 1:50
Sección 01
Esc. 1:50

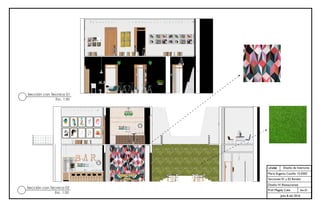

29. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Secciones 01 y 02 Render
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
Sección con Tecnica 01
Esc. 1:50
Sección con Tecnica 02
Esc. 1:50

30. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

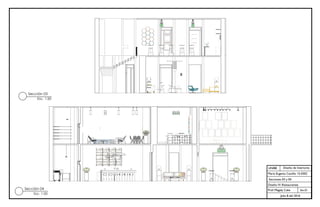

Secciones 03 y 04
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
Sección 04
Esc. 1:50
Sección 03
Esc. 1:50

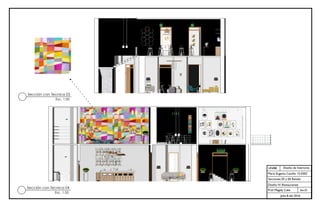

31. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Secciones 03 y 04 Render
Diseño IV: Restaurantes
Prof. Magaly Caba
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
Sección con Tecnica 03
Esc. 1:50
Sección con Tecnica 04
Esc. 1:50

32. Perspectivas

33. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

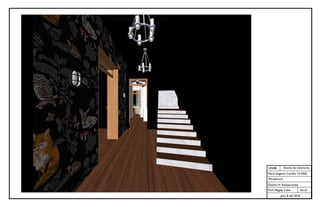

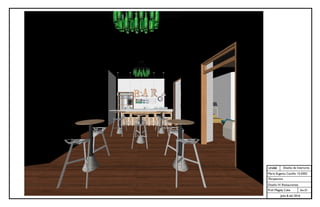

Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

34. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

35. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

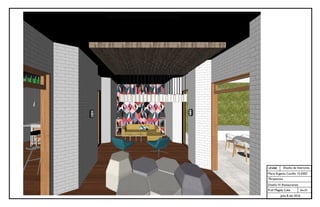

Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

36. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

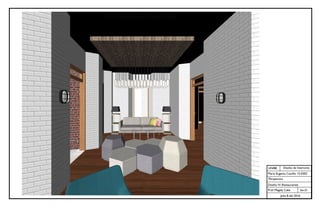

Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

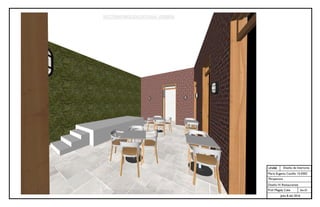

37. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

38. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

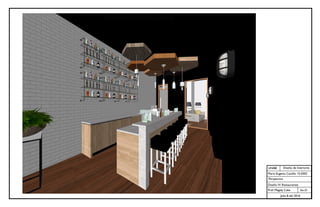

Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

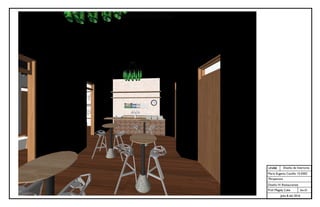

39. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

40. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

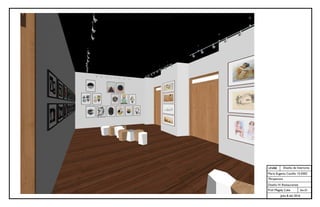

Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

41. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302

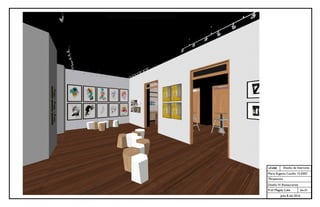

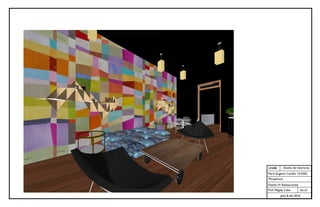

Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

42. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

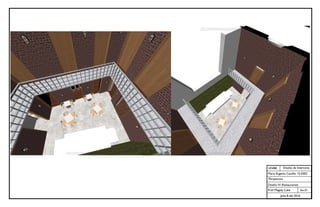

43. UNIBE
Sec.01
Julio 8 del 2016
Diseño de Interiores
María Eugenia Castillo 15-0302
Perspectiva
Diseño IV: Restaurantes
Prof. Magaly Caba

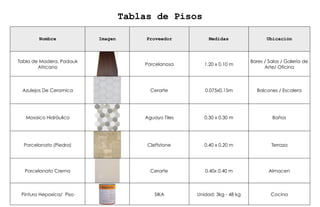

44. Nombre Imagen Proveedor Medidas Ubicación
Tabla de Madera, Padauk
Africano
Porcelanosa 1.20 x 0.10 m
Bares / Salas / Galería de
Arte/ Oficina
Azulejos De Ceramica Cerarte 0.075x0.15m Balcones / Escalera
Mosaico Hidráulico Aguayo Tiles 0.30 x 0.30 m Baños
Porcelanato (Piedra) Cleftstone 0.40 x 0.20 m Terraza
Porcelanato Crema Cerarte 0.40x 0.40 m Almacen
Pintura Hepoxica/ Piso SIKA Unidad: 3kg - 48 kg Cocina
Tablas de Pisos

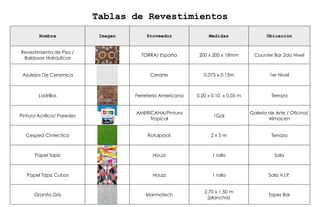

45. Nombre Imagen Proveedor Medidas Ubicación
Revestimiento de Piso /
Baldosas Hidráulicas
TORRA/ España 200 x 200 x 18mm Counter Bar 2do Nivel
Azulejos De Ceramica Cerarte 0.075 x 0.15m 1er Nivel
Ladrillos Ferreteria Americana 0.20 x 0.10 x 0.05 m Terraza
Pintura Acrilica/ Paredes
AMERICANA/Pintura
Tropical
1Gal
Galería de Arte / Oficina/
Almacen
Cesped Cintectico Rotulpack 2 x 5 m Terraza
Papel Tapiz Houzz 1 rollo Sala
Papel Tapiz Cubos Houzz 1 rollo Sala V.I.P.
Granito Gris Marmotech
2.70 x 1.50 m
(plancha)
Topes Bar
Tablas de Revestimientos

46. Nombre Imagen Proveedor Marca Medidas Ubicación
Inodoro
Ferreteria
Americana
Sadosa Standard Baños
Lavamanos
Ferreteria
Americana
Sadosa Standard
Baños
Stool Ilumel Herman 0.40 x 0.40 m Bares
One Stool Ikea Herman Miller 0.84 m
Bar Entrada / Bar
2do Nivel
Table One Bistro Ikea Herman Miller 1.10h m
Bar Entrada / Bar
2do Nivel
Biki Modern Corner Sofa Charo Funique 259 x 80 x 150 cm Sala
Luna Sofa Houzz TrueModern 2.10 x 0. 80 x 0.90 m Sala
Campo Stool Houzz Desconexo 0.42 x 0.40 x 0.50 m Sala
Bond Upholstered Chair West Elm 42 Press 0.56 x 0.67 x 0.80 m Sala
Tablas de Mobiliario

47. Nombre Imagen Proveedor Marca Medidas Ubicación
Coffee Table Eager House Uttermost 0.80 x 0.50 m Sala
Steel Wood Chair Ilumel Herman Miller 0.50 x 0.40 x 0.76 Terraza
Mesa Cuadrada Ilumel Herman Miller 0.60 m2 Terraza/ Salón V.I.P.
Wire Chair Ilumel Herman Miller 0.40 x 0.49 x 0.85 m Salón V.I.P.
Sofa Jeans Cushions Kare Kare 0.7 x 2.1 x 1.3 m Salón V.I.P.
Nelson Coconut Ilumel Herman Miller 1.01 x 0.82 x 0.93 m Salón V.I.P.
Mesa Pallet Allis - 1.20 x 0.80 x 0.30 m Salón V.I.P.
Hexagon Stool Horm Steven Holl 0.40 x 0.51 x 0.44 m Galería de Arte

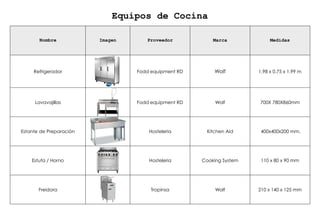

48. Nombre Imagen Proveedor Marca Medidas
Refrigerador Fodd equipment RD Wolf 1.98 x 0.75 x 1.99 m
Lavavajillas Fodd equipment RD Wolf 700X 780X860mm
Estante de Preparación Hosteleria Kitchen Aid 400x400x200 mm.
Estufa / Horno Hosteleria Cooking System 110 x 80 x 90 mm
Freidora Tropinsa Wolf 210 x 140 x 125 mm
Equipos de Cocina
