El documento describe el modelo entidad-relación, el cual permite representar las entidades de un sistema de información y sus interrelaciones. Las entidades representan objetos o cosas como carros, empleados y cargos de empleados. Cada entidad tiene atributos que describen sus características. Las relaciones definen las dependencias entre entidades, como la relación entre empleados y sus cargos en un taller mecánico.

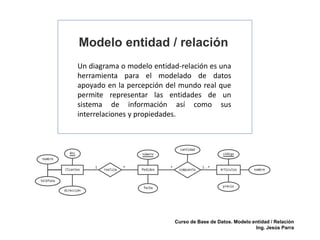

1. Modelo entidad / relación
Un diagrama o modelo entidad-relación es una
herramienta para el modelado de datos
apoyado en la percepción del mundo real que
permite representar las entidades de un
sistema de información así como sus
interrelaciones y propiedades.
Curso de Base de Datos. Modelo entidad / Relación
Ing. Jesús Parra

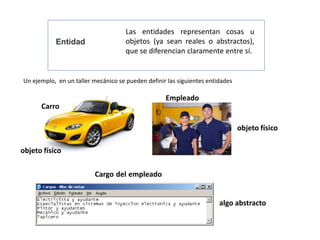

2. Las entidades representan cosas u
objetos (ya sean reales o abstractos),
que se diferencian claramente entre sí.
Entidad
Un ejemplo, en un taller mecánico se pueden definir las siguientes entidades
Carro
objeto físico
Empleado
objeto físico
Cargo del empleado
algo abstracto

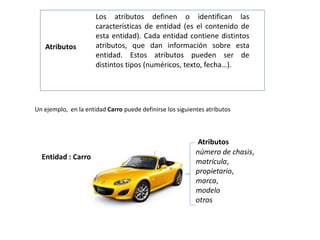

3. Los atributos definen o identifican las
características de entidad (es el contenido de
esta entidad). Cada entidad contiene distintos
atributos, que dan información sobre esta
entidad. Estos atributos pueden ser de
distintos tipos (numéricos, texto, fecha…).
Atributos
número de chasis,
matrícula,
propietario,
marca,
modelo
otros
Un ejemplo, en la entidad Carro puede definirse los siguientes atributos
Entidad : Carro
Atributos

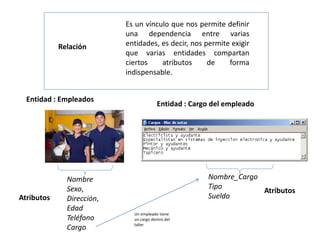

4. Es un vínculo que nos permite definir
una dependencia entre varias
entidades, es decir, nos permite exigir
que varias entidades compartan
ciertos atributos de forma
indispensable.
Relación
Entidad : Empleados
Entidad : Cargo del empleado
Nombre
Sexo,
Dirección,
Edad
Teléfono
Cargo
Atributos
Nombre_Cargo
Tipo
Sueldo
Atributos
Un empleado tiene
un cargo dentro del
taller
