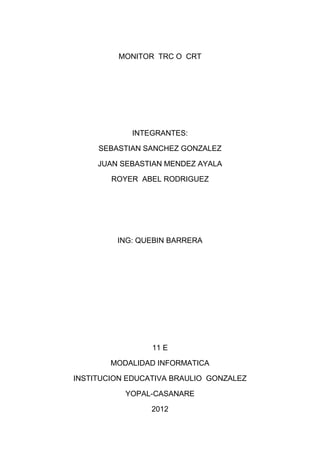

1. MONITOR TRC O CRT
INTEGRANTES:
SEBASTIAN SANCHEZ GONZALEZ
JUAN SEBASTIAN MENDEZ AYALA
ROYER ABEL RODRIGUEZ
ING: QUEBIN BARRERA
11 E
MODALIDAD INFORMATICA
INSTITUCION EDUCATIVA BRAULIO GONZALEZ
YOPAL-CASANARE
2012

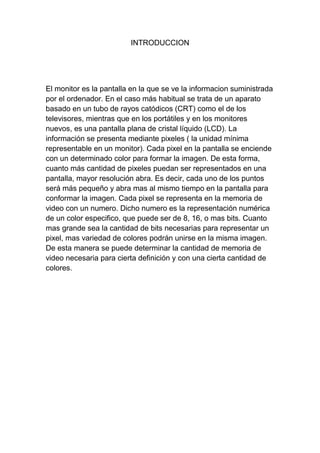

2. INTRODUCCION
El monitor es la pantalla en la que se ve la informacion suministrada
por el ordenador. En el caso más habitual se trata de un aparato
basado en un tubo de rayos catódicos (CRT) como el de los
televisores, mientras que en los portátiles y en los monitores
nuevos, es una pantalla plana de cristal líquido (LCD). La
información se presenta mediante pixeles ( la unidad mínima
representable en un monitor). Cada pixel en la pantalla se enciende
con un determinado color para formar la imagen. De esta forma,
cuanto más cantidad de pixeles puedan ser representados en una
pantalla, mayor resolución abra. Es decir, cada uno de los puntos
será más pequeño y abra mas al mismo tiempo en la pantalla para
conformar la imagen. Cada pixel se representa en la memoria de
video con un numero. Dicho numero es la representación numérica
de un color especifico, que puede ser de 8, 16, o mas bits. Cuanto
mas grande sea la cantidad de bits necesarias para representar un
pixel, mas variedad de colores podrán unirse en la misma imagen.
De esta manera se puede determinar la cantidad de memoria de
video necesaria para cierta definición y con una cierta cantidad de
colores.

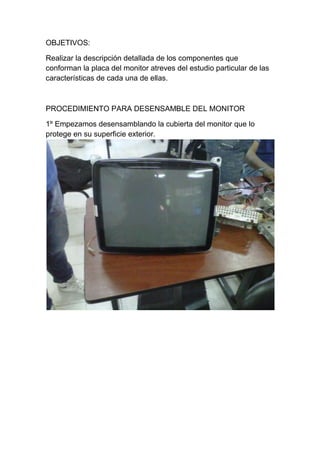

3. OBJETIVOS:
Realizar la descripción detallada de los componentes que
conforman la placa del monitor atreves del estudio particular de las
características de cada una de ellas.
PROCEDIMIENTO PARA DESENSAMBLE DEL MONITOR
1º Empezamos desensamblando la cubierta del monitor que lo
protege en su superficie exterior.

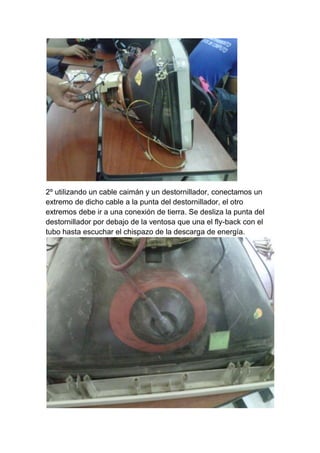

4. 2º utilizando un cable caimán y un destornillador, conectamos un
extremo de dicho cable a la punta del destornillador, el otro
extremos debe ir a una conexión de tierra. Se desliza la punta del
destornillador por debajo de la ventosa que una el fly-back con el
tubo hasta escuchar el chispazo de la descarga de energía.

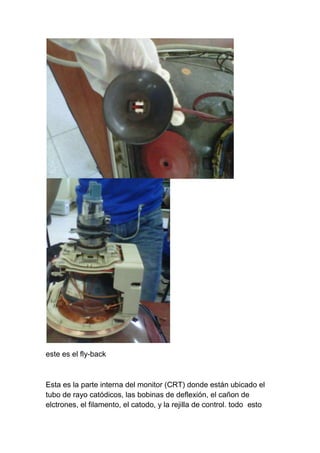

5. este es el fly-back
Esta es la parte interna del monitor (CRT) donde están ubicado el
tubo de rayo catódicos, las bobinas de deflexión, el cañon de
elctrones, el filamento, el catodo, y la rejilla de control. todo esto

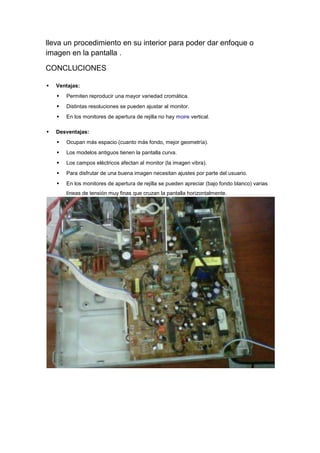

6. lleva un procedimiento en su interior para poder dar enfoque o
imagen en la pantalla .
CONCLUCIONES
 Ventajas:
 Permiten reproducir una mayor variedad cromática.
 Distintas resoluciones se pueden ajustar al monitor.
 En los monitores de apertura de rejilla no hay moire vertical.
 Desventajas:
 Ocupan más espacio (cuanto más fondo, mejor geometría).
 Los modelos antiguos tienen la pantalla curva.
 Los campos eléctricos afectan al monitor (la imagen vibra).
 Para disfrutar de una buena imagen necesitan ajustes por parte del usuario.
 En los monitores de apertura de rejilla se pueden apreciar (bajo fondo blanco) varias
líneas de tensión muy finas que cruzan la pantalla horizontalmente.
