07/06/2011




                                                            Ágora de la Rehabilitación




      Rehabilitación energética. Entre la
       auditoria, el edificio y la energía
                    Las auditorias energéticas como
                  diagnosis y como ahorro energético
                  diagnosis y como ahorro energético
                                        Montse Bosch.
                               Arquitecta Técnica, Profesora UPC


Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                                            Ágora de la Rehabilitación



   Antecedentes:
   • Trabajos Finales de Carrera de la titulación de Arquitectura
   Técnica Cursos 2003/2006
   • El Plan de Eficiencia Energética en el consumo de recursos en
   los edificios existentes de la UPC (PECR)
   • Un total de 27 auditorías energéticas
   • Programa SIRENA
   • Ayuntamiento de Sabadell 4 Tipologías edificio más CEIPS
                        Sabadell.
   • Continuidad con un promedio de 3‐4 Proyectos Finales de
   Grado en Ingeniería en Edificación


Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                                                                                 1
07/06/2011




                                     Ágora de la Rehabilitación

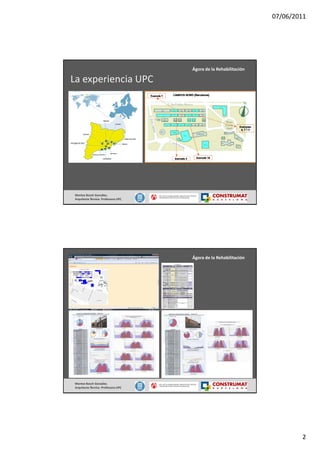

La experiencia UPC




Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                     Ágora de la Rehabilitación




Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                                                          2
Consum %




                                                                      0
                                                                          50
                                                                               100
                                                                                           150
                                                                                                  200
                                                                                                        250
                                                                                                              300
                                                    AGNÈS_ARMENGOL
                                                     ALCALDE_MARCET
                                                   CALVET_D'ESTRELLA
                                                               CAN DEU
                                                              CAN RULL
                                                            CATALUNYA
                                                             CIFUENTES
                                                            CONCÒRDIA
                                                          ESPRONCEDA
                                                         FONT ROSELLA




    Montse Bosch González.
                                                                                                                                                                                                                                                                             Montse Bosch González.
                                                                 GAUDÍ
                                                              ARRAONA
                                                       JOAN_MARAGALL
                                                       JOAN_MONTLLOR




    Arquitecta Tècnica. Professora UPC
                                                                                                                                                                                                                                                                             Arquitecta Tècnica. Professora UPC
                                                       JOAN_MONTLLOR
                                                      JOAN_SALLARÈS I
                                                       JOAQUIM_BLUME
                                                        AMADEU_VIVES
                                                          JUAN_RAMÓN
                                                          LA FLORESTA
                                                    MIGUEL_CARRERAS
                                                           PAU CASALS




                                         Escoles
                                                        RIUS I BORRELL
                                                           LA ROUREDA
                                                           SAMUNTADA
                                                             SANT JULIÀ
                                                          LA ROMÀNICA

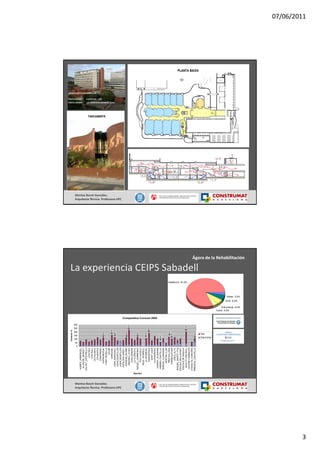

                                                                                                                    Comparativa Consum 2005
                                                     JOANOT_ALISANDA
                                                     ANDREU CASTELLS
                                                   TERESA_CLARAMUN
                                                          NOSTRA LLAR
                                                          RIBATALLADA
                                                         TORREGUITART
                                                            CREU_ALTA
                                                   MIQUEL_MARTÍ I POL
                                                   ESCOLA_BELLAPART
                                                    ESCOLA DE MÚSICA




                                                                                                                                                                                             Calefacció 81,0%
                                                      ADULTS CAN RULL
                                                    CENTRE FORMACIÓ
                                                   D'ADULTS_CONCÒRD
                                                   BRESSOL_CASTELLS




                                                                                                                                                                                                                La experiencia CEIPS Sabadell




                                                                                                Gas
                                                                                 Electricitat
                                                                                                                                              Cuina 4,0%
                                                                                                                                                                    ACS 6,0%
                                                                                                                                                                               Altres 3 0%
                                                                                                                                                                                      3,0%



                                                                                                                                                  Enllumenat 6,0%
                                                                                                                                                                                                                                                Ágora de la Rehabilitación
                                                                                                                                                                                                                                                                                                                  Ágora de la Rehabilitación




3
                                                                                                                                                                                                                                                                                                                                               07/06/2011
07/06/2011




                                        Ágora de la Rehabilitación




Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                        Ágora de la Rehabilitación




   Limitación de la demanda
   (a partir de la piel del edificio)

   Rendimiento de los sistemas
   (a partir de las instalaciones)

   La necesidad de nuevas herramientas

   La Gestión del edificio

Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                                                             4
07/06/2011




                                                                         Ágora de la Rehabilitación



                                                                     Pre Diagnosis
                                                                     Fase  1 Recogida de datos
                                                                                 g


                                                                     Fase 2 Evaluación




                                                                     Fase 3 Diagnosis y líneas d
                                                                     F    3 Di     i lí        de
                                                                     actuación


                                                                     Fase 4 Propuestas de actuación

Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                                                         Ágora de la Rehabilitación


Recogida de datos Accesibilidad nivel Básico, mediano y detallado según
la disponibilidad de la información: planos, consumos, facturas, control de usuarios,
encuestas, plan de mantenimiento, etc.
    Data capture




                                           Static Data              Dynamic Data
      Phase 1




                                     Architecture                Consumption monitoring
                                     Building                    Occupancy-use rate monitoring
                                     Occupancy and use profile   Management monitoring
                                     Energetic systems           Comfort monitoring




Montse Bosch González.
Arquitecta Tècnica. Professora UPC                                                               10




                                                                                                              5
07/06/2011




                                     Ágora de la Rehabilitación




Montse Bosch González.
Arquitecta Tècnica. Professora UPC                              11




                                     Ágora de la Rehabilitación




                                                           12




                                                                             6
07/06/2011




                                                                               Ágora de la Rehabilitación




Barcelona Architecture University School, Coderch building.




   Montse Bosch González.
   Arquitecta Tècnica. Professora UPC                                                                        13




                                                                               Ágora de la Rehabilitación

   Fase 2 Evaluación             La demanda térmica y lumínica, los sistemas y aparatos
   que consumen energía y que cubren la demanda identificada, las condiciones de
   funcionamiento y uso en cuanto a ocupación, mantenimiento, gestión o parámetros
   de confort y finalmente el consumo de recursos (electricidad, gas, agua
   principalmente pero también otros combustibles)


                                                            Analysis of data

                         Demand                                                               Resources
                                            Systems analysis
        Evaluation




                                                                  Operations analysis
                        assessment                                                             analysis
          Phase 2




                                                                      • Occupancy
                        • Thermic demand     • Thermic Systems        • Management and
                                                                             g               • Electricity
        E




                        • Lighting demand    • Lighting Systems         maintenance          • Gas
                                                                      • Comfort Parameters   • Water

                                                       Index Building




   Montse Bosch González.
   Arquitecta Tècnica. Professora UPC                                                                        14




                                                                                                                          7
07/06/2011




                                                                               Ágora de la Rehabilitación




                                                                                                     15




                                                                               Ágora de la Rehabilitación

Fase 3 Diagnosis y líneas de actuación
1. Actuaciones relacionadas con la envolvente: cerramientos sólidos
fachadas y cubiertas, soleras, protecciones solares, carpinterías, etc.)  Este tipo de
actuaciones se centran en reducir la demanda.
 2. Actuaciones relacionadas con los sistemas y las instalaciones:
 2. Actuaciones relacionadas con los sistemas y las instalaciones:
intervenciones que pueden mejorar el funcionamiento de los aparatos y sistemas que
atienden la demanda energética (luminarias, aparatos de climatización, reguladores, etc.)
3. Actuaciones relacionadas con la gestión de los recursos
energéticos: que agruparan todas aquellas actuaciones identificadas con las
características de ocupación del edificio y sus usos horarios, períodos de ocupación, etc.
                                ons
                                 sis




                                                          Comparison of
                Phase 3. Diagnos
                and Line of actio




                                                         Reference Levels


                                                         Diagnostic audit


                                        Line of     Line of         Line of          Line of
                                       actions 1   actions 2       actions 3        actions n


  Montse Bosch González.
  Arquitecta Tècnica. Professora UPC                                                                      16




                                                                                                                       8
07/06/2011




                                                   Ágora de la Rehabilitación




Líneas principales de actuación sobre la envolvente:
. Protecciones solares según estudio de incidencias solares
  Protecciones solares según estudio de incidencias solares
(días/año, horas/día)
. Substitución de carpinterías
. Mejora de la piel (int. ext.)
. Actuaciones en cubiertas




  Montse Bosch González.
  Arquitecta Tècnica. Professora UPC                                          17




                                                   Ágora de la Rehabilitación


  Líneas principales de actuación sobre los sistemas:
  . Ubicación de los radiadores, disposición del mobiliario
  . Criterios en la distribución de luminarias, sistemas de encendido
  y apagado
  . Verificación de la Eficiencia lumínica

  . Protección de las conducciones
  .




                                                                         18




                                                                                           9
07/06/2011




                                                   Ágora de la Rehabilitación



                        Fase 4. Propuestas de actuación
 Phase 4. Action
   Proposals




                     Design an         ACTION                Academic
                     action plan     PROPOSALS                 work




Montse Bosch González.
Arquitecta Tècnica. Professora UPC                                         19




                                                   Ágora de la Rehabilitación




           Propuestas  genéricas:
           • Establecer temperaturas de consigna con “sentido común”
           • I b tit
             Ir substituyendo los sistemas de climatización y  que
                           d l     it      d li ti ió
           funcionen a partir del combustible más eficiente
           • Substitución gradual de las carpinterías
           • Incorporación de energías renovables
           • Control de los consumos. La información es la clave
           •. Mantenimiento, según el RITE, por ejemplo
           • Aprovechamiento de la luz natural
             Aprovechamiento de la luz natural
           • Formación de los técnicos de mantenimiento y gestión del
           edificio


Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                                                                       10
07/06/2011




                                                       Ágora de la Rehabilitación
Algunos ejemplos:
• Láminas adhesivas de protección solar        1% ahorro energético (3 años)
• Cortinas metálicas de protección solar       3% ahorro electricidad (6 años)
• Cambio de luminarias                         4% ahorro (3 años)
• Control de encendido
  Control de encendido                         1% ahorro (inmediato)
                                               1% ahorro (inmediato)
• Programación de las temperaturas             10% a 45% (inmediato)
• Desconexión de termos eléctricos             17% (inmediato)
• Tapar huecos en espacios contacto ext.       25% consumo en gas (inmediato)
• Aislar la envolvente               Hasta un 25% consumo en gas
                                     Hasta un 12% electricidad (5 años)
• Cambiar ventanas                   Hasta un 24% electricidad (9 años)
• Dividir circuitos                            8% de gas (15 años)
• Ai l
  Aislar conductos
             d                                 4% de gas (3 años)
                                               4% d      (3 ñ )
• Cambio de caldera                            12% (4 años)
• Cambios iluminación aulas                    20% (más de 15 años)
• Modificar horarios de encendido y apagado 12% (inmediato)
• Placas solares (atención tipo edificatorio)  60 % (15 años)
 Montse Bosch González.
 Arquitecta Tècnica. Professora UPC




                                                       Ágora de la Rehabilitación
 La herramienta SIRENA




                                                                                           11
07/06/2011




                                     Ágora de la Rehabilitación




                                     Ágora de la Rehabilitación
La experiencia:




Montse Bosch González.
Arquitecta Tècnica. Professora UPC




                                                                         12
07/06/2011




                                                    Ágora de la Rehabilitación

Conclusiones:

•El Parque edificado y sus carencias
•La oportunidad de los edificios públicos
•La Inspección Técnica de Edificios y el ahorro energético
•La formación de los profesionales
•Las nuevas herramientas y la parametrización
•La concienciación de administradores y usuarios
•No hay recetas mágicas ni soluciones generalistas
•No hay recetas mágicas ni soluciones generalistas

•El discurso del Método “El método  significa que para progresar en el camino
de la verdad hay que ir paso a paso y sobretodo “pensar con orden”. Descartes

 Montse Bosch González.
 Arquitecta Tècnica. Professora UPC




                                                                                        13

Más contenido relacionado

Destacado

Emma santacana - Resultados y eficacia de las auditorias energéticas
Emma santacana - Resultados y eficacia de las auditorias energéticasEmma santacana - Resultados y eficacia de las auditorias energéticas
Emma santacana - Resultados y eficacia de las auditorias energéticas
ponencias2011

Pozo y diego
Pozo y diegoPozo y diego
Pozo y diego
Fabian Rodriguez

Monitorización con Hootsuite
Monitorización con HootsuiteMonitorización con Hootsuite
Monitorización con Hootsuite
Fernando Jerez Hernández

SERIELL. TEDxKÖLN presentation
SERIELL. TEDxKÖLN presentationSERIELL. TEDxKÖLN presentation
SERIELL. TEDxKÖLN presentation
Christian Bluemelhuber

Deutschkurs: Ubër Spanien auf Deutsch
Deutschkurs: Ubër Spanien auf DeutschDeutschkurs: Ubër Spanien auf Deutsch
Deutschkurs: Ubër Spanien auf Deutsch
bedomax

PM Software A-Plan 2016
PM Software A-Plan 2016PM Software A-Plan 2016
PM Software A-Plan 2016
braintool

Kulturmarketing im Rahmen der E-Video Weiterbildung Marketing 2.0 HTW Berlin ...
Kulturmarketing im Rahmen der E-Video Weiterbildung Marketing 2.0 HTW Berlin ...Kulturmarketing im Rahmen der E-Video Weiterbildung Marketing 2.0 HTW Berlin ...
Kulturmarketing im Rahmen der E-Video Weiterbildung Marketing 2.0 HTW Berlin ...
Karin Janner

Studienberatung im Social Web - Chance zur Interessentenbindung?
Studienberatung im Social Web - Chance zur Interessentenbindung?Studienberatung im Social Web - Chance zur Interessentenbindung?
Studienberatung im Social Web - Chance zur Interessentenbindung?
Laub & Partner GmbH

A cidade medieval
A cidade medievalA cidade medieval
A cidade medieval
aggcoruxo

Grupo 15 futbol sala 2012-13
Grupo 15 futbol sala 2012-13Grupo 15 futbol sala 2012-13
Grupo 15 futbol sala 2012-13
Los Cinco Magnificos

Taller teoria y praxis de la redacción
Taller teoria y praxis de la redacciónTaller teoria y praxis de la redacción
Taller teoria y praxis de la redacción
Anthony Ceballos Calderón

Aprendiendo y haciendo historia en web 2
Aprendiendo y haciendo historia en web 2Aprendiendo y haciendo historia en web 2
Aprendiendo y haciendo historia en web 2
Claudia ILaja

Primeros DíAs En Kinder A
Primeros DíAs En Kinder APrimeros DíAs En Kinder A
Primeros DíAs En Kinder A
nellars

Europeana - Status - Metadaten - Semantische Interoperabilität
Europeana - Status - Metadaten - Semantische InteroperabilitätEuropeana - Status - Metadaten - Semantische Interoperabilität
Europeana - Status - Metadaten - Semantische Interoperabilität
Max Kaiser

Espacios vectoriales ita
Espacios vectoriales itaEspacios vectoriales ita
Espacios vectoriales ita
Rudy Medina

Europa als Kommunikationsraum 2. Tag des Geschichtsunterrichts Saarbrücken
Europa als Kommunikationsraum 2. Tag des Geschichtsunterrichts SaarbrückenEuropa als Kommunikationsraum 2. Tag des Geschichtsunterrichts Saarbrücken
Europa als Kommunikationsraum 2. Tag des Geschichtsunterrichts Saarbrücken
Daniel Bernsen

Kommunikation im Social Web, Bootcamp Web 2.0, mstreet
Kommunikation im Social Web, Bootcamp Web 2.0, mstreetKommunikation im Social Web, Bootcamp Web 2.0, mstreet
Kommunikation im Social Web, Bootcamp Web 2.0, mstreet
Karin Janner

Presentación cp octubre 2012
Presentación cp octubre 2012Presentación cp octubre 2012
Presentación cp octubre 2012
Julio R. Mateu

Interaktives Web
Interaktives WebInteraktives Web
Interaktives Web
Peter Micheuz


Destacado (19)

Emma santacana - Resultados y eficacia de las auditorias energéticas
Emma santacana - Resultados y eficacia de las auditorias energéticasEmma santacana - Resultados y eficacia de las auditorias energéticas
Emma santacana - Resultados y eficacia de las auditorias energéticas

Pozo y diego
Pozo y diegoPozo y diego
Pozo y diego

Monitorización con Hootsuite
Monitorización con HootsuiteMonitorización con Hootsuite
Monitorización con Hootsuite

SERIELL. TEDxKÖLN presentation
SERIELL. TEDxKÖLN presentationSERIELL. TEDxKÖLN presentation
SERIELL. TEDxKÖLN presentation

Deutschkurs: Ubër Spanien auf Deutsch
Deutschkurs: Ubër Spanien auf DeutschDeutschkurs: Ubër Spanien auf Deutsch
Deutschkurs: Ubër Spanien auf Deutsch

PM Software A-Plan 2016
PM Software A-Plan 2016PM Software A-Plan 2016
PM Software A-Plan 2016

Kulturmarketing im Rahmen der E-Video Weiterbildung Marketing 2.0 HTW Berlin ...
Kulturmarketing im Rahmen der E-Video Weiterbildung Marketing 2.0 HTW Berlin ...Kulturmarketing im Rahmen der E-Video Weiterbildung Marketing 2.0 HTW Berlin ...
Kulturmarketing im Rahmen der E-Video Weiterbildung Marketing 2.0 HTW Berlin ...

Studienberatung im Social Web - Chance zur Interessentenbindung?
Studienberatung im Social Web - Chance zur Interessentenbindung?Studienberatung im Social Web - Chance zur Interessentenbindung?
Studienberatung im Social Web - Chance zur Interessentenbindung?

A cidade medieval
A cidade medievalA cidade medieval
A cidade medieval

Grupo 15 futbol sala 2012-13
Grupo 15 futbol sala 2012-13Grupo 15 futbol sala 2012-13
Grupo 15 futbol sala 2012-13

Taller teoria y praxis de la redacción
Taller teoria y praxis de la redacciónTaller teoria y praxis de la redacción
Taller teoria y praxis de la redacción

Aprendiendo y haciendo historia en web 2
Aprendiendo y haciendo historia en web 2Aprendiendo y haciendo historia en web 2
Aprendiendo y haciendo historia en web 2

Primeros DíAs En Kinder A
Primeros DíAs En Kinder APrimeros DíAs En Kinder A
Primeros DíAs En Kinder A

Europeana - Status - Metadaten - Semantische Interoperabilität
Europeana - Status - Metadaten - Semantische InteroperabilitätEuropeana - Status - Metadaten - Semantische Interoperabilität
Europeana - Status - Metadaten - Semantische Interoperabilität

Espacios vectoriales ita
Espacios vectoriales itaEspacios vectoriales ita
Espacios vectoriales ita

Europa als Kommunikationsraum 2. Tag des Geschichtsunterrichts Saarbrücken
Europa als Kommunikationsraum 2. Tag des Geschichtsunterrichts SaarbrückenEuropa als Kommunikationsraum 2. Tag des Geschichtsunterrichts Saarbrücken
Europa als Kommunikationsraum 2. Tag des Geschichtsunterrichts Saarbrücken

Kommunikation im Social Web, Bootcamp Web 2.0, mstreet
Kommunikation im Social Web, Bootcamp Web 2.0, mstreetKommunikation im Social Web, Bootcamp Web 2.0, mstreet
Kommunikation im Social Web, Bootcamp Web 2.0, mstreet

Presentación cp octubre 2012
Presentación cp octubre 2012Presentación cp octubre 2012
Presentación cp octubre 2012

Interaktives Web
Interaktives WebInteraktives Web
Interaktives Web


Más de ponencias2011

El estudio de la contaminación del suelo y del agua subterránea -R. Pérez
El estudio de la contaminación del suelo y del agua subterránea -R. PérezEl estudio de la contaminación del suelo y del agua subterránea -R. Pérez
El estudio de la contaminación del suelo y del agua subterránea -R. Pérez
ponencias2011

La evaluación del riesgo geológico en edificación - J.M.Vilaplana
La evaluación del riesgo geológico en edificación - J.M.VilaplanaLa evaluación del riesgo geológico en edificación - J.M.Vilaplana
La evaluación del riesgo geológico en edificación - J.M.Vilaplana
ponencias2011

El coste de la geotecnia de bajo coste r.o. gibert
El coste de la geotecnia de bajo coste r.o. gibertEl coste de la geotecnia de bajo coste r.o. gibert
El coste de la geotecnia de bajo coste r.o. gibert
ponencias2011

Cómo evaluar la calidad de un estudio geotécnico - A. Ventayol
Cómo evaluar la calidad de un estudio geotécnico - A. VentayolCómo evaluar la calidad de un estudio geotécnico - A. Ventayol
Cómo evaluar la calidad de un estudio geotécnico - A. Ventayol
ponencias2011

Laureà miró - Forjados cerámicos, estudio de un colapso
Laureà miró - Forjados cerámicos, estudio de un colapsoLaureà miró - Forjados cerámicos, estudio de un colapso
Laureà miró - Forjados cerámicos, estudio de un colapso
ponencias2011

Josep m. genesc - marcel cruells - ITE. La estructura abandonada
Josep m. genesc - marcel cruells - ITE. La estructura abandonadaJosep m. genesc - marcel cruells - ITE. La estructura abandonada
Josep m. genesc - marcel cruells - ITE. La estructura abandonada
ponencias2011

Josep baquer - Perfiles de ala estrecha, final de su vida útil
Josep baquer - Perfiles de ala estrecha, final de su vida útilJosep baquer - Perfiles de ala estrecha, final de su vida útil
Josep baquer - Perfiles de ala estrecha, final de su vida útil
ponencias2011

Jorge blasco - Forjados reticulares.Actuaciones: no todo vale
Jorge blasco - Forjados reticulares.Actuaciones: no todo valeJorge blasco - Forjados reticulares.Actuaciones: no todo vale
Jorge blasco - Forjados reticulares.Actuaciones: no todo vale
ponencias2011

Jordi parés - Una patente estructural ¿Tiene vida eterna?
Jordi parés - Una patente estructural ¿Tiene vida eterna?Jordi parés - Una patente estructural ¿Tiene vida eterna?
Jordi parés - Una patente estructural ¿Tiene vida eterna?
ponencias2011

Amparo lecha - cúpulas cerámicas. Porqué se agrietan
Amparo lecha - cúpulas cerámicas. Porqué se agrietanAmparo lecha - cúpulas cerámicas. Porqué se agrietan
Amparo lecha - cúpulas cerámicas. Porqué se agrietan
ponencias2011

Roger marcos - Entre el aislamiento y las instalaciones. Un equilibrio necesario
Roger marcos - Entre el aislamiento y las instalaciones. Un equilibrio necesarioRoger marcos - Entre el aislamiento y las instalaciones. Un equilibrio necesario
Roger marcos - Entre el aislamiento y las instalaciones. Un equilibrio necesario
ponencias2011

Josep linares - Rehabilitación térmica y estancada de la envolvente
Josep linares - Rehabilitación térmica y estancada de la envolventeJosep linares - Rehabilitación térmica y estancada de la envolvente
Josep linares - Rehabilitación térmica y estancada de la envolvente
ponencias2011

Zouhir ballalou - Développement du système cultural territorial de vallée de ...
Zouhir ballalou - Développement du système cultural territorial de vallée de ...Zouhir ballalou - Développement du système cultural territorial de vallée de ...
Zouhir ballalou - Développement du système cultural territorial de vallée de ...
ponencias2011

Véronique vial auriol - Association des villes a secteur sauvegarde du Langue...
Véronique vial auriol - Association des villes a secteur sauvegarde du Langue...Véronique vial auriol - Association des villes a secteur sauvegarde du Langue...
Véronique vial auriol - Association des villes a secteur sauvegarde du Langue...
ponencias2011

Nabil rahmouni - Agora de la Réhabilitation
Nabil rahmouni - Agora de la RéhabilitationNabil rahmouni - Agora de la Réhabilitation
Nabil rahmouni - Agora de la Réhabilitation
ponencias2011

Marc manzano - Rehabilitación en ciudades con sector protegido. Europa y Magreb
Marc manzano - Rehabilitación en ciudades con sector protegido. Europa y MagrebMarc manzano - Rehabilitación en ciudades con sector protegido. Europa y Magreb
Marc manzano - Rehabilitación en ciudades con sector protegido. Europa y Magreb
ponencias2011

Antoine bruguerolle - Le Secteur Sauvegardé outil de protection fondateur du ...
Antoine bruguerolle - Le Secteur Sauvegardé outil de protection fondateur du ...Antoine bruguerolle - Le Secteur Sauvegardé outil de protection fondateur du ...
Antoine bruguerolle - Le Secteur Sauvegardé outil de protection fondateur du ...
ponencias2011

Gabriel ochoa - Adecuación instalación eléctrica de baja tensión de un hospi...
Gabriel ochoa -  Adecuación instalación eléctrica de baja tensión de un hospi...Gabriel ochoa -  Adecuación instalación eléctrica de baja tensión de un hospi...
Gabriel ochoa - Adecuación instalación eléctrica de baja tensión de un hospi...
ponencias2011

Antoni quintana - emte service - construmat 2011- Oficinas. Fachadas. Vidrio...
Antoni  quintana - emte service - construmat 2011- Oficinas. Fachadas. Vidrio...Antoni  quintana - emte service - construmat 2011- Oficinas. Fachadas. Vidrio...
Antoni quintana - emte service - construmat 2011- Oficinas. Fachadas. Vidrio...
ponencias2011

Francesc montolio - Rehabilitación energética
Francesc montolio - Rehabilitación energéticaFrancesc montolio - Rehabilitación energética
Francesc montolio - Rehabilitación energética
ponencias2011


Más de ponencias2011 (20)

El estudio de la contaminación del suelo y del agua subterránea -R. Pérez
El estudio de la contaminación del suelo y del agua subterránea -R. PérezEl estudio de la contaminación del suelo y del agua subterránea -R. Pérez
El estudio de la contaminación del suelo y del agua subterránea -R. Pérez

La evaluación del riesgo geológico en edificación - J.M.Vilaplana
La evaluación del riesgo geológico en edificación - J.M.VilaplanaLa evaluación del riesgo geológico en edificación - J.M.Vilaplana
La evaluación del riesgo geológico en edificación - J.M.Vilaplana

El coste de la geotecnia de bajo coste r.o. gibert
El coste de la geotecnia de bajo coste r.o. gibertEl coste de la geotecnia de bajo coste r.o. gibert
El coste de la geotecnia de bajo coste r.o. gibert

Cómo evaluar la calidad de un estudio geotécnico - A. Ventayol
Cómo evaluar la calidad de un estudio geotécnico - A. VentayolCómo evaluar la calidad de un estudio geotécnico - A. Ventayol
Cómo evaluar la calidad de un estudio geotécnico - A. Ventayol

Laureà miró - Forjados cerámicos, estudio de un colapso
Laureà miró - Forjados cerámicos, estudio de un colapsoLaureà miró - Forjados cerámicos, estudio de un colapso
Laureà miró - Forjados cerámicos, estudio de un colapso

Josep m. genesc - marcel cruells - ITE. La estructura abandonada
Josep m. genesc - marcel cruells - ITE. La estructura abandonadaJosep m. genesc - marcel cruells - ITE. La estructura abandonada
Josep m. genesc - marcel cruells - ITE. La estructura abandonada

Josep baquer - Perfiles de ala estrecha, final de su vida útil
Josep baquer - Perfiles de ala estrecha, final de su vida útilJosep baquer - Perfiles de ala estrecha, final de su vida útil
Josep baquer - Perfiles de ala estrecha, final de su vida útil

Jorge blasco - Forjados reticulares.Actuaciones: no todo vale
Jorge blasco - Forjados reticulares.Actuaciones: no todo valeJorge blasco - Forjados reticulares.Actuaciones: no todo vale
Jorge blasco - Forjados reticulares.Actuaciones: no todo vale

Jordi parés - Una patente estructural ¿Tiene vida eterna?
Jordi parés - Una patente estructural ¿Tiene vida eterna?Jordi parés - Una patente estructural ¿Tiene vida eterna?
Jordi parés - Una patente estructural ¿Tiene vida eterna?

Amparo lecha - cúpulas cerámicas. Porqué se agrietan
Amparo lecha - cúpulas cerámicas. Porqué se agrietanAmparo lecha - cúpulas cerámicas. Porqué se agrietan
Amparo lecha - cúpulas cerámicas. Porqué se agrietan

Roger marcos - Entre el aislamiento y las instalaciones. Un equilibrio necesario
Roger marcos - Entre el aislamiento y las instalaciones. Un equilibrio necesarioRoger marcos - Entre el aislamiento y las instalaciones. Un equilibrio necesario
Roger marcos - Entre el aislamiento y las instalaciones. Un equilibrio necesario

Josep linares - Rehabilitación térmica y estancada de la envolvente
Josep linares - Rehabilitación térmica y estancada de la envolventeJosep linares - Rehabilitación térmica y estancada de la envolvente
Josep linares - Rehabilitación térmica y estancada de la envolvente

Zouhir ballalou - Développement du système cultural territorial de vallée de ...
Zouhir ballalou - Développement du système cultural territorial de vallée de ...Zouhir ballalou - Développement du système cultural territorial de vallée de ...
Zouhir ballalou - Développement du système cultural territorial de vallée de ...

Véronique vial auriol - Association des villes a secteur sauvegarde du Langue...
Véronique vial auriol - Association des villes a secteur sauvegarde du Langue...Véronique vial auriol - Association des villes a secteur sauvegarde du Langue...
Véronique vial auriol - Association des villes a secteur sauvegarde du Langue...

Nabil rahmouni - Agora de la Réhabilitation
Nabil rahmouni - Agora de la RéhabilitationNabil rahmouni - Agora de la Réhabilitation
Nabil rahmouni - Agora de la Réhabilitation

Marc manzano - Rehabilitación en ciudades con sector protegido. Europa y Magreb
Marc manzano - Rehabilitación en ciudades con sector protegido. Europa y MagrebMarc manzano - Rehabilitación en ciudades con sector protegido. Europa y Magreb
Marc manzano - Rehabilitación en ciudades con sector protegido. Europa y Magreb

Antoine bruguerolle - Le Secteur Sauvegardé outil de protection fondateur du ...
Antoine bruguerolle - Le Secteur Sauvegardé outil de protection fondateur du ...Antoine bruguerolle - Le Secteur Sauvegardé outil de protection fondateur du ...
Antoine bruguerolle - Le Secteur Sauvegardé outil de protection fondateur du ...

Gabriel ochoa - Adecuación instalación eléctrica de baja tensión de un hospi...
Gabriel ochoa -  Adecuación instalación eléctrica de baja tensión de un hospi...Gabriel ochoa -  Adecuación instalación eléctrica de baja tensión de un hospi...
Gabriel ochoa - Adecuación instalación eléctrica de baja tensión de un hospi...

Antoni quintana - emte service - construmat 2011- Oficinas. Fachadas. Vidrio...
Antoni  quintana - emte service - construmat 2011- Oficinas. Fachadas. Vidrio...Antoni  quintana - emte service - construmat 2011- Oficinas. Fachadas. Vidrio...
Antoni quintana - emte service - construmat 2011- Oficinas. Fachadas. Vidrio...

Francesc montolio - Rehabilitación energética
Francesc montolio - Rehabilitación energéticaFrancesc montolio - Rehabilitación energética
Francesc montolio - Rehabilitación energética


Montse bosch - Rehabilitación energética. Entre la auditoria, el edificio y la energía

  • 1. 07/06/2011 Ágora de la Rehabilitación Rehabilitación energética. Entre la  auditoria, el edificio y la energía Las auditorias energéticas como  diagnosis y como ahorro energético diagnosis y como ahorro energético Montse Bosch.  Arquitecta Técnica, Profesora UPC Montse Bosch González.  Arquitecta Tècnica. Professora UPC Ágora de la Rehabilitación Antecedentes: • Trabajos Finales de Carrera de la titulación de Arquitectura Técnica Cursos 2003/2006 • El Plan de Eficiencia Energética en el consumo de recursos en los edificios existentes de la UPC (PECR) • Un total de 27 auditorías energéticas • Programa SIRENA • Ayuntamiento de Sabadell 4 Tipologías edificio más CEIPS Sabadell. • Continuidad con un promedio de 3‐4 Proyectos Finales de Grado en Ingeniería en Edificación Montse Bosch González.  Arquitecta Tècnica. Professora UPC 1
  • 2. 07/06/2011 Ágora de la Rehabilitación La experiencia UPC Montse Bosch González.  Arquitecta Tècnica. Professora UPC Ágora de la Rehabilitación Montse Bosch González.  Arquitecta Tècnica. Professora UPC 2
  • 3. Consum % 0 50 100 150 200 250 300 AGNÈS_ARMENGOL ALCALDE_MARCET CALVET_D'ESTRELLA CAN DEU CAN RULL CATALUNYA CIFUENTES CONCÒRDIA ESPRONCEDA FONT ROSELLA Montse Bosch González.  Montse Bosch González.  GAUDÍ ARRAONA JOAN_MARAGALL JOAN_MONTLLOR Arquitecta Tècnica. Professora UPC Arquitecta Tècnica. Professora UPC JOAN_MONTLLOR JOAN_SALLARÈS I JOAQUIM_BLUME AMADEU_VIVES JUAN_RAMÓN LA FLORESTA MIGUEL_CARRERAS PAU CASALS Escoles RIUS I BORRELL LA ROUREDA SAMUNTADA SANT JULIÀ LA ROMÀNICA Comparativa Consum 2005 JOANOT_ALISANDA ANDREU CASTELLS TERESA_CLARAMUN NOSTRA LLAR RIBATALLADA TORREGUITART CREU_ALTA MIQUEL_MARTÍ I POL ESCOLA_BELLAPART ESCOLA DE MÚSICA Calefacció 81,0% ADULTS CAN RULL CENTRE FORMACIÓ D'ADULTS_CONCÒRD BRESSOL_CASTELLS La experiencia CEIPS Sabadell Gas Electricitat Cuina 4,0% ACS 6,0% Altres 3 0% 3,0% Enllumenat 6,0% Ágora de la Rehabilitación Ágora de la Rehabilitación 3 07/06/2011
  • 4. 07/06/2011 Ágora de la Rehabilitación Montse Bosch González.  Arquitecta Tècnica. Professora UPC Ágora de la Rehabilitación Limitación de la demanda (a partir de la piel del edificio) Rendimiento de los sistemas (a partir de las instalaciones) La necesidad de nuevas herramientas La Gestión del edificio Montse Bosch González.  Arquitecta Tècnica. Professora UPC 4
  • 5. 07/06/2011 Ágora de la Rehabilitación Pre Diagnosis Fase  1 Recogida de datos g Fase 2 Evaluación Fase 3 Diagnosis y líneas d F 3 Di i lí de  actuación Fase 4 Propuestas de actuación Montse Bosch González.  Arquitecta Tècnica. Professora UPC Ágora de la Rehabilitación Recogida de datos Accesibilidad nivel Básico, mediano y detallado según  la disponibilidad de la información: planos, consumos, facturas, control de usuarios,  encuestas, plan de mantenimiento, etc. Data capture Static Data Dynamic Data Phase 1 Architecture Consumption monitoring Building Occupancy-use rate monitoring Occupancy and use profile Management monitoring Energetic systems Comfort monitoring Montse Bosch González.  Arquitecta Tècnica. Professora UPC 10 5
  • 6. 07/06/2011 Ágora de la Rehabilitación Montse Bosch González.  Arquitecta Tècnica. Professora UPC 11 Ágora de la Rehabilitación 12 6
  • 7. 07/06/2011 Ágora de la Rehabilitación Barcelona Architecture University School, Coderch building. Montse Bosch González.  Arquitecta Tècnica. Professora UPC 13 Ágora de la Rehabilitación Fase 2 Evaluación  La demanda térmica y lumínica, los sistemas y aparatos  que consumen energía y que cubren la demanda identificada, las condiciones de  funcionamiento y uso en cuanto a ocupación, mantenimiento, gestión o parámetros  de confort y finalmente el consumo de recursos (electricidad, gas, agua  principalmente pero también otros combustibles) Analysis of data Demand Resources Systems analysis Evaluation Operations analysis assessment analysis Phase 2 • Occupancy • Thermic demand • Thermic Systems • Management and g • Electricity E • Lighting demand • Lighting Systems maintenance • Gas • Comfort Parameters • Water Index Building Montse Bosch González.  Arquitecta Tècnica. Professora UPC 14 7
  • 8. 07/06/2011 Ágora de la Rehabilitación 15 Ágora de la Rehabilitación Fase 3 Diagnosis y líneas de actuación  1. Actuaciones relacionadas con la envolvente: cerramientos sólidos  fachadas y cubiertas, soleras, protecciones solares, carpinterías, etc.)  Este tipo de  actuaciones se centran en reducir la demanda.                  2. Actuaciones relacionadas con los sistemas y las instalaciones:  2. Actuaciones relacionadas con los sistemas y las instalaciones: intervenciones que pueden mejorar el funcionamiento de los aparatos y sistemas que  atienden la demanda energética (luminarias, aparatos de climatización, reguladores, etc.) 3. Actuaciones relacionadas con la gestión de los recursos  energéticos: que agruparan todas aquellas actuaciones identificadas con las  características de ocupación del edificio y sus usos horarios, períodos de ocupación, etc.  ons sis Comparison of Phase 3. Diagnos and Line of actio Reference Levels Diagnostic audit Line of Line of Line of Line of actions 1 actions 2 actions 3 actions n Montse Bosch González.  Arquitecta Tècnica. Professora UPC 16 8
  • 9. 07/06/2011 Ágora de la Rehabilitación Líneas principales de actuación sobre la envolvente: . Protecciones solares según estudio de incidencias solares Protecciones solares según estudio de incidencias solares             (días/año, horas/día) . Substitución de carpinterías . Mejora de la piel (int. ext.) . Actuaciones en cubiertas Montse Bosch González.  Arquitecta Tècnica. Professora UPC 17 Ágora de la Rehabilitación Líneas principales de actuación sobre los sistemas: . Ubicación de los radiadores, disposición del mobiliario . Criterios en la distribución de luminarias, sistemas de encendido  y apagado . Verificación de la Eficiencia lumínica . Protección de las conducciones .  18 9
  • 10. 07/06/2011 Ágora de la Rehabilitación Fase 4. Propuestas de actuación Phase 4. Action Proposals Design an ACTION Academic action plan PROPOSALS work Montse Bosch González.  Arquitecta Tècnica. Professora UPC 19 Ágora de la Rehabilitación Propuestas  genéricas: • Establecer temperaturas de consigna con “sentido común” • I b tit Ir substituyendo los sistemas de climatización y  que  d l it d li ti ió funcionen a partir del combustible más eficiente • Substitución gradual de las carpinterías • Incorporación de energías renovables • Control de los consumos. La información es la clave •. Mantenimiento, según el RITE, por ejemplo • Aprovechamiento de la luz natural Aprovechamiento de la luz natural • Formación de los técnicos de mantenimiento y gestión del  edificio Montse Bosch González.  Arquitecta Tècnica. Professora UPC 10
  • 11. 07/06/2011 Ágora de la Rehabilitación Algunos ejemplos: • Láminas adhesivas de protección solar  1% ahorro energético (3 años) • Cortinas metálicas de protección solar  3% ahorro electricidad (6 años) • Cambio de luminarias  4% ahorro (3 años) • Control de encendido Control de encendido  1% ahorro (inmediato) 1% ahorro (inmediato) • Programación de las temperaturas  10% a 45% (inmediato) • Desconexión de termos eléctricos 17% (inmediato) • Tapar huecos en espacios contacto ext. 25% consumo en gas (inmediato) • Aislar la envolvente Hasta un 25% consumo en gas Hasta un 12% electricidad (5 años) • Cambiar ventanas Hasta un 24% electricidad (9 años) • Dividir circuitos 8% de gas (15 años) • Ai l Aislar conductos d 4% de gas (3 años) 4% d (3 ñ ) • Cambio de caldera 12% (4 años) • Cambios iluminación aulas 20% (más de 15 años) • Modificar horarios de encendido y apagado 12% (inmediato) • Placas solares (atención tipo edificatorio)  60 % (15 años) Montse Bosch González.  Arquitecta Tècnica. Professora UPC Ágora de la Rehabilitación La herramienta SIRENA 11
  • 12. 07/06/2011 Ágora de la Rehabilitación Ágora de la Rehabilitación La experiencia: Montse Bosch González.  Arquitecta Tècnica. Professora UPC 12
  • 13. 07/06/2011 Ágora de la Rehabilitación Conclusiones: •El Parque edificado y sus carencias •La oportunidad de los edificios públicos •La Inspección Técnica de Edificios y el ahorro energético •La formación de los profesionales •Las nuevas herramientas y la parametrización •La concienciación de administradores y usuarios •No hay recetas mágicas ni soluciones generalistas •No hay recetas mágicas ni soluciones generalistas •El discurso del Método “El método  significa que para progresar en el camino  de la verdad hay que ir paso a paso y sobretodo “pensar con orden”. Descartes  Montse Bosch González.  Arquitecta Tècnica. Professora UPC 13
