El documento describe los resultados y la eficacia de las auditorías energéticas realizadas en edificios municipales en Barcelona. Resume el Plan de Energía, Cambio Climático y Calidad del Aire de Barcelona 2011-2020, que tiene como objetivo establecer actuaciones para el ahorro y mejora energética de los edificios e instalaciones municipales, así como aumentar el uso de energías renovables, con el fin de reducir las emisiones de gases de efecto invernadero un 20% para 2020.

1. Resultados y
eficacia de las
auditorias
energéticas
Emma Santacana Albanilla
Agència d’Energia de Barcelona
Barcelona, 17/05/2010
ÍNDICE
1.Plan de Energía, Cambio Climático y Calidad del Aire de Barcelona 2011-
2020 (PECQ)
El nuevo Plan de Energía de Barcelona
Contextualización del Plan de Ahorro y Mejora Energética de Edificios
Municipales.
2.Plan de Ahorro y Mejora Energética de Edificios Municipales (PEMEEM)
Objetivo
Consumos energéticos de los edificios y equipamientos municipales
Prioridades de actuación
3.Las Auditorias Energéticas en Edificios Municipales
4.Conclusiones
2

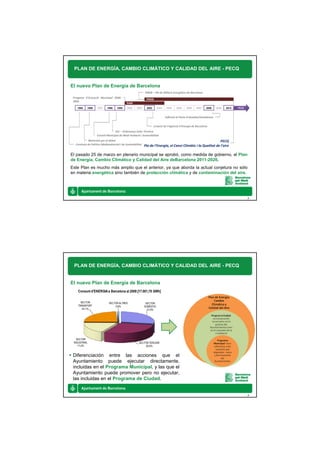

2. PLAN DE ENERGÍA, CAMBIO CLIMÁTICO Y CALIDAD DEL AIRE - PECQ
El nuevo Plan de Energía de Barcelona
PMEB – Pla de Millora Energètica de Barcelona
Progama d’Actuació Municipal 2000‐ PMEB
2003
PAM
1995 1996 1997 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 PECQ
Adhesió al Pacte d’alcaldes/alcaldesses
Creació de l’Agència d’Energia de Barcelona
Ost – Ordenança Solar Tèrmica
Consell Municipal de Medi Ambient i Sostenibilitat
Materials per al debat PECQ
Comissió de Política Mediambiental i de Sostenibilitat Pla de l’Energia, el Canvi Climàtic i la Qualitat de l’aire
El pasado 25 de marzo en plenario municipal se aprobó, como medida de gobierno, el Plan
de Energía, Cambio Climático y Calidad del Aire deBarcelona 2011-2020.
Este Plan es mucho más amplio que el anterior, ya que aborda la actual conjetura no sólo
en materia energética sino también de protección climática y de contaminación del aire.
3
PLAN DE ENERGÍA, CAMBIO CLIMÁTICO Y CALIDAD DEL AIRE - PECQ
El nuevo Plan de Energía de Barcelona
Consum d'ENERGIA a Barcelona al 2008 [17.001,78 GWh]
SECTOR SECTOR ALTRES SECTOR
TRANSPORT 0,8% DOMÈSTIC
24,1% 27,9%
SECTOR
INDUSTRIAL SECTOR TERCIARI
17,2% 29,9%
Diferenciación entre las acciones que el
Ayuntamiento puede ejecutar directamente,
incluidas en el Programa Municipal, y las que el
Ayuntamiento puede promover pero no ejecutar,
las incluidas en el Programa de Ciudad.
4

3. PLAN DE ENERGÍA CAMBIO CLIMÁTICO Y CALIDAD DEL AIRE - PECQ
Contextualización del Plan de Ahorro y Mejora Energética de los Edificios
Municipales
Consumo energético y emisiones de los servicios contemplados en el Programa Municipal
16.529,5 GWh
Año referencia: 2008
472,3 GWh
Emisiones
Energia Emissions GEH
Energía
[MWh/any] [t/any]
Serveis 41.328,81 8,75% 5.988,42 7,10%
Edificis 245.464,53 51,98% 42.394,86 50,23%
Flotes altres 16.042,93 3,40% 4.126,80 4,89%
Flota residus 74.402,49 15,75% 18.254,44 21,63%
Enllumenat 95.012,22 20,12% 13.638,05 16,16%
472.250,98 84.402,58
5
PLAN DE ENERGÍA CAMBIO CLIMÁTICO Y CALIDAD DEL AIRE - PECQ
Contextualización del Plan de Ahorro y Mejora Energética de los Edificios
Municipales
Evolució dels consums municipals
Evolución de los consumos municipales
600,00 3,00%
2,78%
Consum Municipal [GWh/any]
2,43% 2,47%
500,00 2,35% 2,38% 2,34% 2,35% 2,50%
2,24% 2,29%
2,23%
476,49 472,25
457,54 457,42
400,00 431,07 2,00%
402,37 411,88
379,98 390,99
367,90
300,00 1,50%
200,00 1,00%
100,00 0,50%
‐ 0,00%
1999 2000 2001 2002 2003 2004 2005 2006 2007 2008
Flota Residus Flota Altres Enllumenat Serveis Edificis Solar Tèrmica % Municipal sobre total Ciutat
6

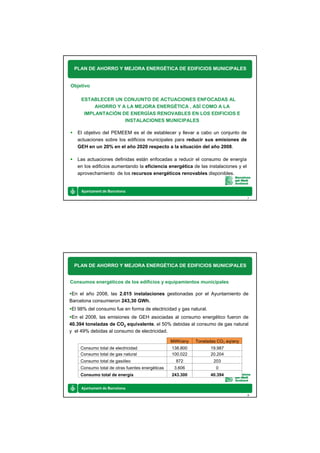

4. PLAN DE AHORRO Y MEJORA ENERGÉTICA DE EDIFICIOS MUNICIPALES
Objetivo
ESTABLECER UN CONJUNTO DE ACTUACIONES ENFOCADAS AL
AHORRO Y A LA MEJORA ENERGÉTICA , ASÍ COMO A LA
IMPLANTACIÓN DE ENERGÍAS RENOVABLES EN LOS EDIFICIOS E
INSTALACIONES MUNICIPALES
El objetivo del PEMEEM es el de establecer y llevar a cabo un conjunto de
actuaciones sobre los edificios municipales para reducir sus emisiones de
GEH en un 20% en el año 2020 respecto a la situación del año 2008.
Las actuaciones definidas están enfocadas a reducir el consumo de energía
en los edificios aumentando la eficiencia energética de las instalaciones y el
aprovechamiento de los recursos energéticos renovables disponibles.
7
PLAN DE AHORRO Y MEJORA ENERGÉTICA DE EDIFICIOS MUNICIPALES
Consumos energéticos de los edificios y equipamientos municipales
En el año 2008, las 2.015 instalaciones gestionadas por el Ayuntamiento de
Barcelona consumieron 243,30 GWh.
El 98% del consumo fue en forma de electricidad y gas natural.
En el 2008, las emisiones de GEH asociadas al consumo energético fueron de
40.394 toneladas de CO2 equivalente, el 50% debidas al consumo de gas natural
y el 49% debidas al consumo de electricidad.
MWh/any Toneladas CO2 eq/any
Consumo total de electricidad 138.800 19.987
Consumo total de gas natural 100.022 20.204
Consumo total de gasóleo 872 203
Consumo total de otras fuentes energéticas 3.606 0
Consumo total de energía 243.300 40.394
8

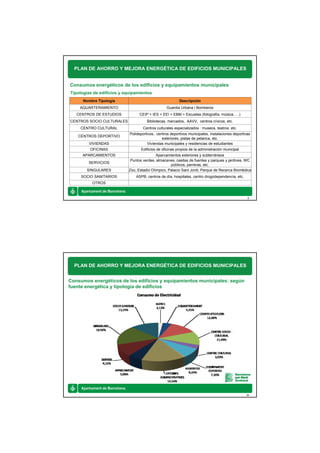

5. PLAN DE AHORRO Y MEJORA ENERGÉTICA DE EDIFICIOS MUNICIPALES
Consumos energéticos de los edificios y equipamientos municipales
Tipologias de edificios y equipamientos
Nombre Tipología Descripción
AQUARTERAMIENTO Guardia Urbana i Bomberos
CENTROS DE ESTUDIOS CEIP + IES + EEI + EBM + Escuelas (fotografía, música, …)
CENTROS SOCIO CULTURALES Bibliotecas, mercados, AAVV, centros cívicos, etc.
CENTRO CULTURAL Centros culturales especializados : museos, teatros, etc.
Polideportivos, centros deportivos municipales, instalaciones deportivas
CENTROS DEPORTIVO
exteriores, pistas de petanca, etc.
VIVIENDAS Viviendas municipales y residencias de estudiantes
OFICINAS Edificios de oficinas propios de la administración municipal
APARCAMIENTOS Aparcamientos exteriores y subterráneos
Puntos verdes, almacenes, casitas de fuentes y parques y jardines, WC
SERVICIOS
públicos, perreras, etc.
SINGULARES Zoo, Estadio Olímpico, Palacio Sant Jordi, Parque de Recerca Biomédica
SOCIO SANITARIOS ASPB, centros de día, hospitales, centro drogodependencia, etc.
OTROS
9
PLAN DE AHORRO Y MEJORA ENERGÉTICA DE EDIFICIOS MUNICIPALES
Consumos energéticos de los edificios y equipamientos municipales: según
fuente energética y tipología de edificios
10

6. PLAN DE AHORRO Y MEJORA ENERGÉTICA DE EDIFICIOS MUNICIPALES
Consumos energéticos de los edificios y equipamientos municipales: según
fuente energética y tipología de edificios
11
PLAN DE AHORRO Y MEJORA ENERGÉTICA DE EDIFICIOS MUNICIPALES
Consumos energéticos de los edificios y equipamientos municipales: según
fuente energética y tipología de edificios
12

7. PLAN DE AHORRO Y MEJORA ENERGÉTICA DE EDIFICIOS MUNICIPALES
Prioridades de actuación
Crear la Taula d’Estalvi i Eficiència Energètica para coordinar las actuaciones en
el ámbito energético dentro del Ayuntamiento y promover la figura del gestor
energético en los edificios municipales La Taula se creó en febrero del 2010 y la
red de gestores cuenta actualmente con unas 50 personas.
Conocer con profundidad el parque de edificios municipales para poder obtener
ratios energéticos que permitan focalizar y priorizar las acciones.
Existen muchas entidades distintas que gestionan edificios municipales: SSGG,
Distritos, Instituto de Cultura, Instituto de Mercados, Consorcio de Educación, etc.
Algunas de ellas desconocen los consumos energéticos de sus edificios
contratación y pago centralizado a través de SSGG de la mayoría de los suministros.
Aún así, los gestores conocen bien las necesidades de inversión para cada uno de
sus edificios, tanto en términos de mantenimiento como de mejora energética.
13
PLAN DE AHORRO Y MEJORA ENERGÉTICA DE EDIFICIOS MUNICIPALES
Prioridades de actuación
Realizar la monitorización energética de los edificios y equipamientos municipales
y centralizar los datos de consumos energéticos en una única plataforma Los
distintos gestores tendrán acceso a los datos de sus edificios.
Mejorar las envolventes térmicas de los edificios.
Implantar sistemas de ahorro y eficiencia en las instalaciones térmicas.
Implantar sistemas de ahorro y eficiencia en las instalaciones de iluminación.
Implantar sistemas de generación energética de alta eficiencia.
Redes urbanas de calor y frío, cogeneraciones y trigeneraciones, etc.
Implantar sistemas de energías renovables y de aprovechamiento de energías
residuales.
Impulsar el modelo de Empresas de Servicios Energéticos.
14

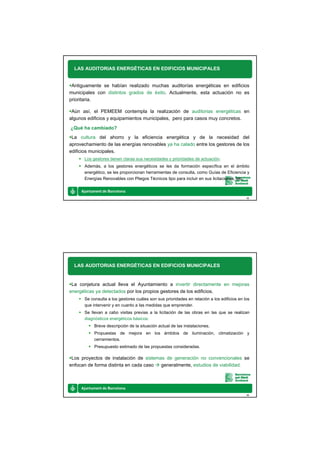

8. LAS AUDITORIAS ENERGÉTICAS EN EDIFICIOS MUNICIPALES
Antiguamente se habían realizado muchas auditorías energéticas en edificios
municipales con distintos grados de éxito. Actualmente, esta actuación no es
prioritaria.
Aún así, el PEMEEM contempla la realización de auditorias energéticas en
algunos edificios y equipamientos municipales, pero para casos muy concretos.
¿Qué ha cambiado?
La cultura del ahorro y la eficiencia energética y de la necesidad del
aprovechamiento de las energías renovables ya ha calado entre los gestores de los
edificios municipales.
Los gestores tienen claras sus necesidades y prioridades de actuación.
Además, a los gestores energéticos se les da formación específica en el ámbito
energético, se les proporcionan herramientas de consulta, como Guías de Eficiencia y
Energías Renovables con Pliegos Técnicos tipo para incluir en sus licitaciones, etc.
15
LAS AUDITORIAS ENERGÉTICAS EN EDIFICIOS MUNICIPALES
La conjetura actual lleva el Ayuntamiento a invertir directamente en mejoras
energéticas ya detectados por los propios gestores de los edificios.
Se consulta a los gestores cuáles son sus prioridades en relación a los edificios en los
que intervenir y en cuanto a las medidas que emprender.
Se llevan a cabo visitas previas a la licitación de las obras en las que se realizan
diagnósticos energéticos básicos:
Breve descripción de la situación actual de las instalaciones.
Propuestas de mejora en los ámbitos de iluminación, climatización y
cerramientos.
Presupuesto estimado de las propuestas consideradas.
Los proyectos de instalación de sistemas de generación no convencionales se
enfocan de forma distinta en cada caso generalmente, estudios de viabilidad.
16

9. LAS AUDITORIAS ENERGÉTICAS EN EDIFICIOS MUNICIPALES
Finalmente, el proyecto de monitorización energética de los edificios permitirá
tener un mejor conocimiento del consumo de los edificios y detectar anomalías.
Este proyecto permitirá detectar nuevas actuaciones de mejora energética.
A partir de la monitorización se detecta el sistema que a priori parece que tiene un
consumo anómalo y, posteriormente, puede que sea necesario estudiar con más
detalle las posibles mejoras auditoría energética muy concreta.
En el caso de contratos con Empresas de Servicios Energéticos las auditorias
energéticas juegan un papel esencial.
Se exigen auditorias energéticas durante la vigencia del contrato y al finalizar el
mismo seguimiento del cumplimiento prestaciones energéticas del contrato.
Queda pendiente cómo articular el tema de las auditorias energéticas previas a la
licitación barrera a superar.
17
CONCLUSIONES
Resultados y éxito desigual en las auditorias energéticas realizadas en el pasado
en edificios municipales.
Las auditorías que se plantean en el PEMEEM son más focalizadas y
especializadas.
La cultura del ahorro ya ha calado entre los gestores y mantenedores de los
edificios municipales conocedores de las deficiencias energéticas de sus
edificios.
Entre la acción y la auditoría, se prioriza la acción necesidades detectadas por
los propios gestores.
La monitorización energética de los edificios nos servirá como herramienta para
detectar necesidades de mejora en algunos casos, podría ser necesario
complementarlo con auditorías energéticas concretas.
En los contratos con ESEs las auditorías energéticas sí tienen un papel esencial.
18

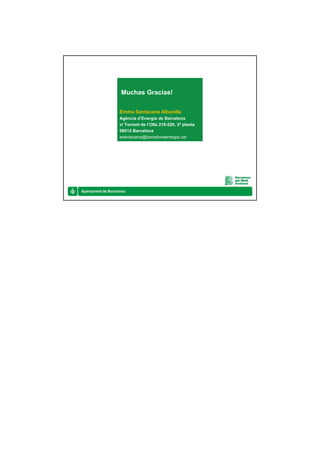

10. Muchas Gracias!
Emma Santacana Albanilla
Agència d’Energia de Barcelona
c/ Torrent de l’Olla 218-220, 3ª planta
08012 Barcelona
esantacana@barcelonaenergia.cat
