La placa base es la tarjeta de circuito principal que conecta todos los componentes de una computadora. Actúa como el circuito central de comunicación entre dispositivos. Contiene chips importantes como el BIOS, Northbridge y Southbridge que controlan el procesador, memoria y E/S. También incluye ranuras para la memoria, procesador y tarjetas de expansión.

2.  La placa base, también conocida como
placa madre o placa principal (en inglés
motherboard o mainboard) es una
tarjeta de circuito impreso a la que se
conectan los componentes que
constituyen la computadora.

3.  La función de la placa madre de la
computadora es actuar como el circuito
principal que conecta y comunica a
todos los dispositivos y componentes
conectados a ella. Asimismo, la placa
madre facilita la comunicación entre los
dispositivos.

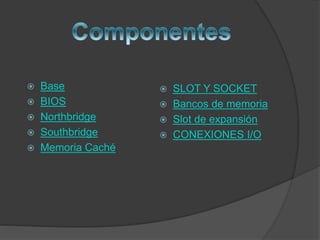

4.  Base
 BIOS
 Northbridge
 Southbridge
 Memoria Caché
 SLOT Y SOCKET
 Bancos de memoria
 Slot de expansión
 CONEXIONES I/O

5.  La base propiamente dicha es una
plancha de material sintético en la
que están incrustados los circuitos
en varias capas y a la que se
conectan los demás elementos que
forman la motherboard.

6.  En el mismo chip que
contiene el BIOS se
almacena un programa de
configuración (éste si
modificable por el usuario
dentro de una serie de
opciones ya programadas)
llamado SETUP o
también CMOS - SETUP,
que es el encargado de
comunicar al BIOS los
elementos que tenemos
activados en nuestra placa
base y su configuración
básica.

7.  El puente norte (en
inglés northbridge) es
el circuito integrado más
importante del conjunto
de chips (Chipset) que
constituía el corazón de
la placa base. Recibía el
nombre por situarse en la
parte superior de las
placas base

8.  Es el encargado de
conectar y controlar los
dispositivos de
Entrada/Salida, tales como
los slot PCI, teclado, ratón,
discos duros, lectores de
DVD, lectores de tarjetas,
puertos USB, etc. Se
conecta con el
microprocesador a través
de NorthBridge.

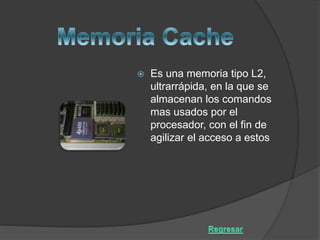

9.  Es una memoria tipo L2,
ultrarrápida, en la que se
almacenan los comandos
mas usados por el
procesador, con el fin de
agilizar el acceso a estos

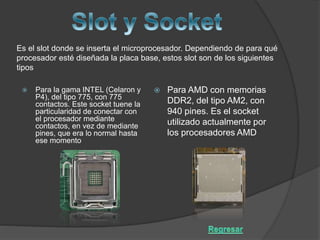

10. Es el slot donde se inserta el microprocesador. Dependiendo de para qué
procesador esté diseñada la placa base, estos slot son de los siguientes
tipos
 Para AMD con memorias
DDR2, del tipo AM2, con
940 pines. Es el socket
utilizado actualmente por
los procesadores AMD
 Para la gama INTEL (Celaron y
P4), del tipo 775, con 775
contactos. Este socket tuene la
particularidad de conectar con
el procesador mediante
contactos, en vez de mediante
pines, que era lo normal hasta
ese momento

11.  Son los bancos donde
van insertados los
módulos de memoria.
Su número varía entre
2 y 6 bancos y
pueden ser del tipo
DDR, de 184
contactos o DDR2, de
240 contactos

12. Puerto AGP para gráfica.
Ya en desuso. Con una tasa de
transferencia de hasta 2 Gbps (8x) y 533
Mhz, ha sido hasta ahora el estándar
para la comunicación de las tarjetas
gráficas con el NorthBridge
Slot PCI
Los PCI (Periferical Componet Interconect)
usados en la actualidad son los PCI 3.0, con
una tasa de transferencia de 503 Mbps a 66
Mhz y soporte de 5v. Su número varia,
dependiendo del tipo de placa, normalmente
entre 5 slot (ATX) y 2 slot (Mini ATX)

13.  Las conexiones I/O (Input/Output) son las encargadas de
comunicar el PC con el usuario a través de los llamados
periféricos de interfaz humana (teclado y ratón), así como
con algunos periféricos externos.
