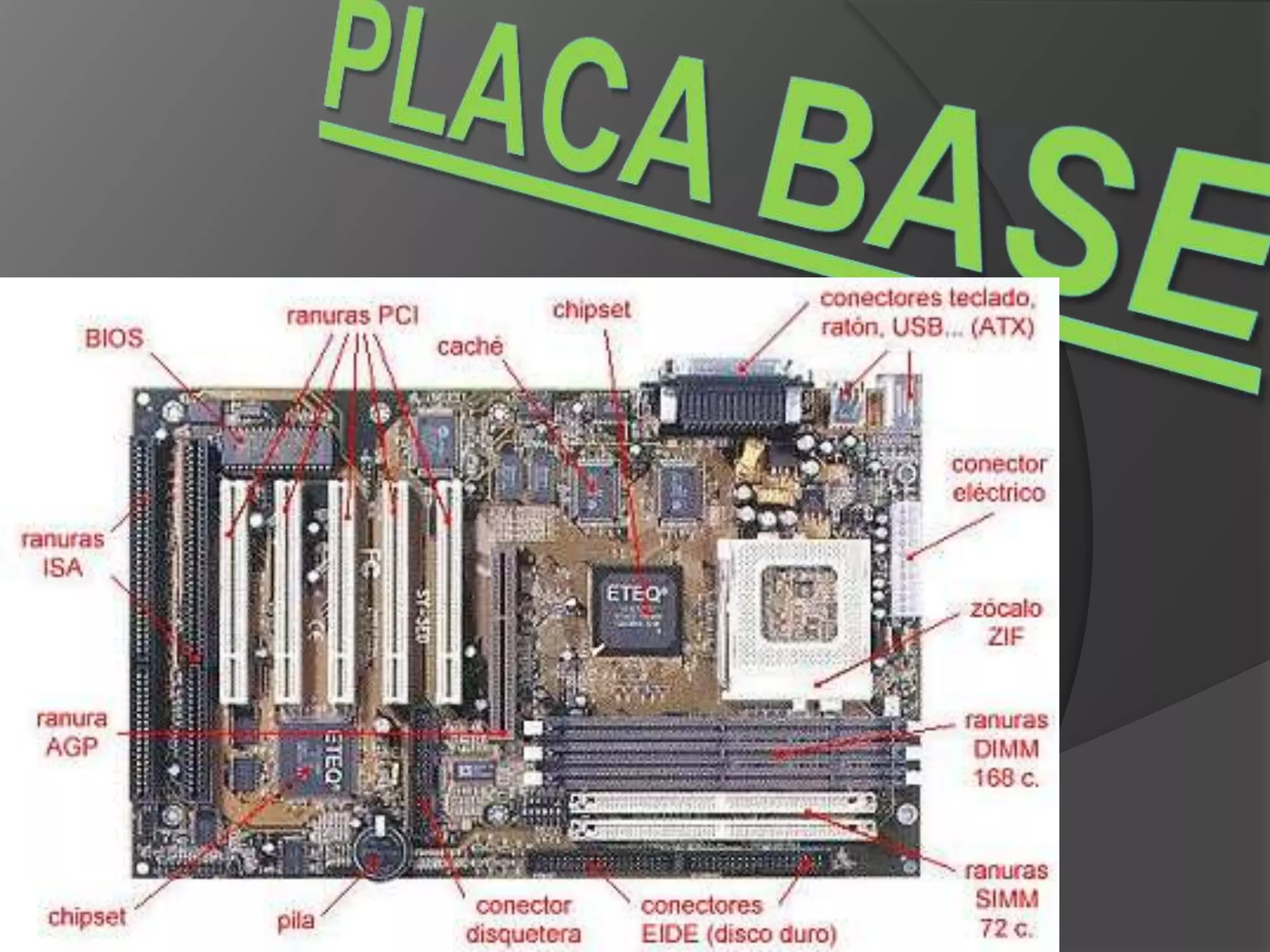

La placa base es el elemento principal de un ordenador donde se conectan todos los demás componentes. Incluye el chipset, BIOS, ranuras como ISA, PCI, AGP, zócalos para el procesador y módulos de memoria RAM. También contiene puertos y conectores para periféricos como teclado, mouse, discos duros, USB, audio y video.

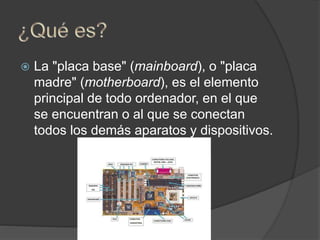

2.  La "placa base" (mainboard), o "placa
madre" (motherboard), es el elemento
principal de todo ordenador, en el que
se encuentran o al que se conectan
todos los demás aparatos y dispositivos.

3.  Podemos definir al Chipset como un
conjunto de microprocesadores
especialmente diseñados para funcionar
como si fueran una única unidad y para
desempeñar una o varias funciones.

4.  "Basic Input-Output System", sistema
básico de entrada-salida. Programa
incorporado en un chip de la placa base
que se encarga de realizar las funciones
básicas de manejo y configuración del
ordenador.

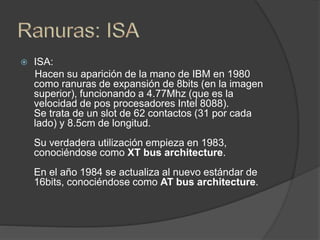

5.  ISA:
Hacen su aparición de la mano de IBM en 1980
como ranuras de expansión de 8bits (en la imagen
superior), funcionando a 4.77Mhz (que es la
velocidad de pos procesadores Intel 8088).
Se trata de un slot de 62 contactos (31 por cada
lado) y 8.5cm de longitud.
Su verdadera utilización empieza en 1983,
conociéndose como XT bus architecture.
En el año 1984 se actualiza al nuevo estándar de
16bits, conociéndose como AT bus architecture.

6.  Se trata de un tipo de ranura que llega
hasta nuestros días (aunque hay una serie
de versiones), con unas especificaciones
definidas, un tamaño menor que las
ranuras EISA (las ranuras PCI tienen una
longitud de 8.5cm, igual que las ISA de
8bits), con unos contactos bastante más
finos que éstas, pero con un número
superior de contactos (98 (49 x cara) + 22
(11 x cara), lo que da un total de 120
contactos).

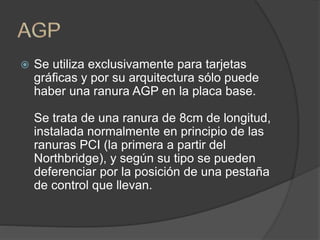

7.  Se utiliza exclusivamente para tarjetas
gráficas y por su arquitectura sólo puede
haber una ranura AGP en la placa base.
Se trata de una ranura de 8cm de longitud,
instalada normalmente en principio de las
ranuras PCI (la primera a partir del
Northbridge), y según su tipo se pueden
deferenciar por la posición de una pestaña
de control que llevan.

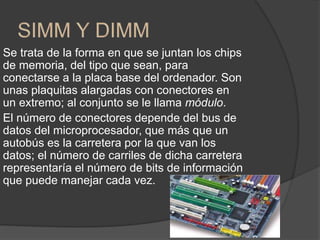

8. Se trata de la forma en que se juntan los chips
de memoria, del tipo que sean, para
conectarse a la placa base del ordenador. Son
unas plaquitas alargadas con conectores en
un extremo; al conjunto se le llama módulo.
El número de conectores depende del bus de
datos del microprocesador, que más que un
autobús es la carretera por la que van los
datos; el número de carriles de dicha carretera
representaría el número de bits de información
que puede manejar cada vez.

9.  EIDE, (Enhanced IDE) Es una extensión
del originalmente IDE, es la
denominación que recibe la interfaz más
empleada actualmente en los PC
domésticos y cada vez más en aquellos
ordenadores de altas prestaciones para
la conexión de discos duros. En torno a
esta interfaz han surgido una serie de
estándares, conocidos de forma
genérica como estándares ATA.

10.  El zócalo es un sistema electromecánico
de soporte y conexión eléctrica, instalado
en la placa base, que se usa para fijar y
conectar un microprocesador. Se utiliza en
equipos de arquitectura abierta, donde se
busca que haya variedad de componentes
permitiendo el cambio de la tarjeta o el
integrado. En los equipos de arquitectura
propietaria, los integrados se sueldan
sobre la placa base, como sucede en las
consolas de videojuegos.

11.  La pila de la CMOS: proporciona la
electricidad necesaria para operar el
circuito constantemente y que éste
último no se apague perdiendo la serie
de configuraciones guardadas.

12.  Los conectores de entrada/salida que cumplen normalmente con la
norma PC 99: estos conectores incluyen: Los puertos PS2 para
conectar el teclado o el ratón, estas interfaces tienden a desaparecer a
favor del USB
 Los puertos serie, por ejemplo para conectar dispositivos antiguos.
 Los puertos paralelos, por ejemplo para la conexión de antiguas
impresoras.
 Los puertos USB (en inglés Universal Serial Bus), por ejemplo para
conectar periféricos recientes.
 Los conectores RJ45, para conectarse a una red informática.
 Los conectores VGA, DVI, HDMI o Displayport para la conexión del
monitor de la computadora.
 Los conectores IDE o Serial ATA, para conectar dispositivos de
almacenamiento, tales como discos duros, unidades de estado sólido y
lectores ópticos.
 Los conectores de audio, para conectar dispositivos de audio, tales
como altavoces o micrófonos.

13.  www.wikipedia.com
 www.placabase.com
 www.elbarrildejoselete.com

14. Alberto Soto
Guillermo Arbeloa
