El documento describe los diferentes tipos de órbitas satelitales alrededor de la Tierra. Estas incluyen satélites geoestacionarios (GEO) a una altura de 36,000 km con un período de rotación de 24 horas, satélites de órbita terrestre media (MEO) como los satélites GPS a 20,150 km con un período de 14 horas, y satélites de órbita terrestre baja (LEO) como los de Iridium a 1,450 km con un período de 150 minutos.

2. MOVIMIENTO
CIRCULAR
OBJETIVOS
• DESCRIBIR EL
MOVIMIENTO LA LUNA
CIRCULAR DE LA LUNA
Y DE LOS DIFERENTES SATELITES GEO
SATELITES ALREDEDOR
DE LA TIERRA SATELITES MEO
SATELITES LEO

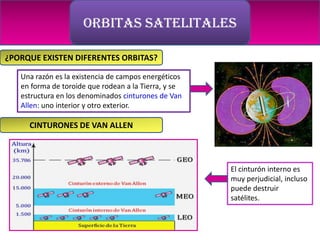

3. ORBITAS SATELITALES
aa
¿PORQUE EXISTEN DIFERENTES ORBITAS?
Una razón es la existencia de campos energéticos
en forma de toroide que rodean a la Tierra, y se
estructura en los denominados cinturones de Van
Allen: uno interior y otro exterior.
CINTURONES DE VAN ALLEN
El cinturón interno es
muy perjudicial, incluso
puede destruir
satélites.

4. LA LUNA
UNICO SATELITE NATURAL DE LA
TIERRA
• ALTURA Y PERIODO DE ROTACION
• VELOCIDAD

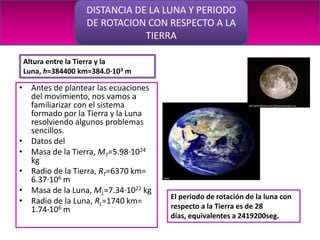

5. DISTANCIA DE LA LUNA Y PERIODO
DE ROTACION CON RESPECTO A LA
FGHJKLÑ
TIERRA
Altura entre la Tierra y la
Luna, h=384400 km=384.0·103 m
• Antes de plantear las ecuaciones
del movimiento, nos vamos a
familiarizar con el sistema
formado por la Tierra y la Luna
resolviendo algunos problemas
sencillos.
• Datos del
• Masa de la Tierra, MT=5.98·1024
kg
• Radio de la Tierra, RT=6370 km=
6.37·106 m
• Masa de la Luna, ML=7.34·1022 kg
El periodo de rotación de la luna con
• Radio de la Luna, RL=1740 km=
1.74·106 m respecto a la Tierra es de 28
días, equivalentes a 2419200seg.

6. VELOCIDAD DE LA LUNA
Datos conocidos para calcular la velocidad de la LUNA.
• SIGUIENTE

7. SATELITE GEO
• GEO Orbita Geoestacionaria, esto
significa que rota igual que la
Tierra, este tipo de satélites son • ALTURA Y PERIODO DE ROTACION
utilizados para brindar servicios
de voz, datos e Internet a
empresas privadas y de
gobiernos, está enfocada a
localidades donde no llegan otro
tipo de tecnologías y con el
objetivo de cubrir necesidades de
comunicación.
• VELOCIDAD

8. SATELITES GEOESTACIONARIOS
GEO
¿ DONDE SE SITUAN?
Se sitúan en el
plano ecuatorial
de la Tierra. Es
única orbita
situada
36000km de
altura
A esta altura, el satélite gira en sincronía con la Tierra, lo
q hace parecer estacionario apto para comunicaciones

9. ALTURA DEL SATELITE GEO Y
PERIODO DE ROTACION CON
RESPECTO A LA TIERRA
Altura entre el satélite GEO y la
Tierra: h=42164000-
6378000=36000Km
• Por consiguiente los satélites geosíncronos
giran en círculo directamente sobre el
ecuador a 42.164 km del centro de la Tierra.
• Altura sobre el nivel medio del mar (h):
como el radio ecuatorial aproximado de la
Tierra es de 6.378 km.
A esta distancia el periodo de rotación del
satélite da una vuelta a la Tierra cada 24
horas equivalentes a 86400seg.
Permaneciendo estático para un observador
• El periodo de rotación del satélite situado sobre la superficie terrestre. Por tal
razón son llamados geoestacionarios.
GEO, con respecto a la Tierra es de
24hr , equivalentes a 86400seg.

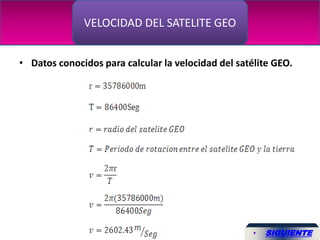

10. VELOCIDAD DEL SATELITE GEO
• Datos conocidos para calcular la velocidad del satélite GEO.
• SIGUIENTE

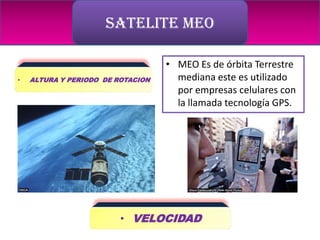

11. SATELITE MEO
• MEO Es de órbita Terrestre
• ALTURA Y PERIODO DE ROTACION mediana este es utilizado
por empresas celulares con
la llamada tecnología GPS.
• VELOCIDAD

12. ALTURA DEL SATELITE MEO Y
PERIODO DE ROTACION CON
RESPECTO A LA TIERRA
Altura entre el satélite MEO-GPS y la
Tierra: h=20150km=20150000m
• A diferencia de los GEO, su
posición relativa respecto a la
superficie no es fija. Al estar a una
altitud menor, se necesita un
número mayor de satélites para
obtener cobertura mundial, pero
la latencia se reduce
substancialmente. En la
actualidad no existen muchos
satélites MEO, y se utilizan para El periodo de rotación del satélite
posicionamiento. MEO, con respecto a la Tierra es de
14hr , equivalentes a 50400seg.

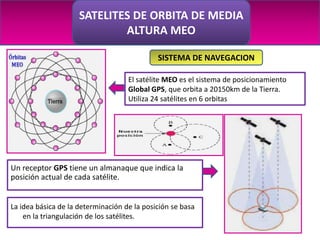

13. SATELITES DE ORBITA DE MEDIA
ALTURA MEO
SISTEMA DE NAVEGACION
El satélite MEO es el sistema de posicionamiento
Global GPS, que orbita a 20150km de la Tierra.
Utiliza 24 satélites en 6 orbitas
Un receptor GPS tiene un almanaque que indica la
posición actual de cada satélite.
La idea básica de la determinación de la posición se basa
en la triangulación de los satélites.

14. VELOCIDAD DEL SATELITE MEO
• Datos conocidos para calcular la velocidad del satélite MEO.
• SIGUIENTE

15. SATELITE LEO
• Las órbitas Terrestres de
• ALTURA Y PERIODO DE ROTACION baja altura prometen un
ancho de banda
extraordinario y una
latencia reducida. Existen
planes para lanzar
enjambres de cientos de
satélites que abarcarán
todo el planeta.
• VELOCIDAD

16. ALTURA DEL SATELITE LEO Y PERIODO
DE ROTACION CON RESPECTO A LA
aa
TIERRA
Altura entre el satélite LEO-
IRIDIUM y la Tierra: h=1450000m
• Los LEO orbitan
generalmente por debajo de
los 5035 kilómetros, y la
mayoría de ellos se
encuentran mucho más
abajo, entre los 600 y los
1600 kilómetros. A tan baja
altura, la latencia adquiere
valores casi despreciables • El periodo de rotación del satélite
de unas pocas centésimas LEO-IRIDIUM, con respecto a la
Tierra es de 150min, equivalentes a
de segundo. 9000seg.

17. SATELITES DE ORBITA DE BAJA
ALTURA LEO
IRIDIUM ¿COMO TRABAJAN LOS
SATELITES LEO?
Altura: 750 km
Periodo de rotación: 1,5 a 2 horas. Trabajan como una red. Se comunican
Cobertura: con 66 satélites en 6 órbitas. con terminales móviles y fijos en Tierra y
entre ellos. Cada satélite cubre una celda
de la tierra (huella).

18. VELOCIDAD DEL SATELITE LEO
• Datos conocidos para calcular la velocidad del satélite LEO.
• SIGUIENTE
