El documento detalla la fabricación y ensamblaje de placas de circuito impreso multicapa (PCB) de hasta 38 capas, resaltando su importancia en dispositivos electrónicos avanzados debido a su mayor densidad, flexibilidad de diseño y fiabilidad. A pesar de sus numerosas ventajas, como mejor gestión térmica e integridad de la señal, también presenta desafíos relacionados con la complejidad y el costo de producción, así como preocupaciones medioambientales. Se mencionan las aplicaciones más comunes de las PCB multicapa en sectores como telecomunicaciones, informática, medicina, automoción y defensa.

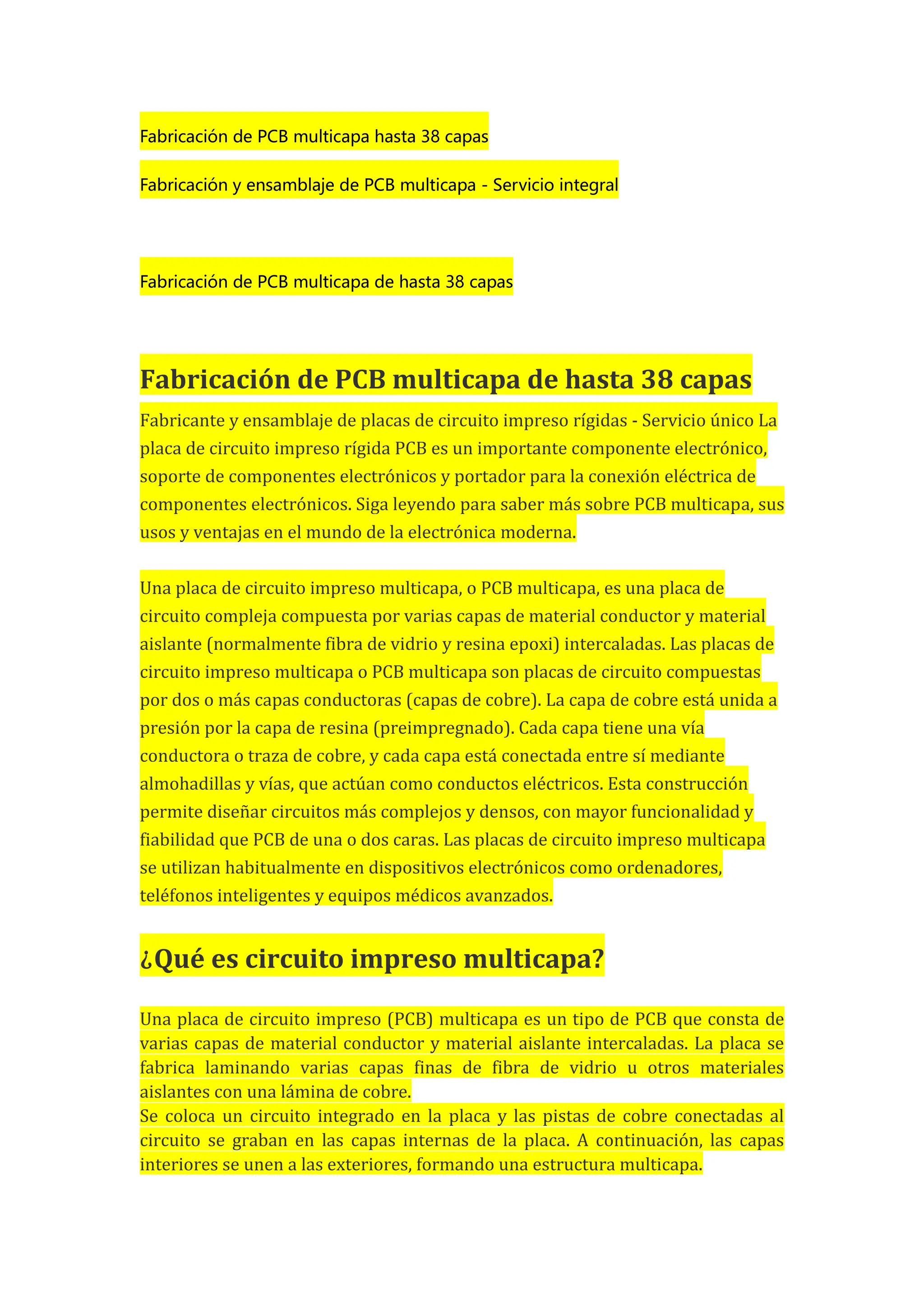

1. Fabricación de PCB multicapa hasta 38 capas
Fabricación y ensamblaje de PCB multicapa - Servicio integral
Fabricación de PCB multicapa de hasta 38 capas
Fabricación de PCB multicapa de hasta 38 capas
Fabricante y ensamblaje de placas de circuito impreso rígidas - Servicio único La
placa de circuito impreso rígida PCB es un importante componente electrónico,
soporte de componentes electrónicos y portador para la conexión eléctrica de
componentes electrónicos. Siga leyendo para saber más sobre PCB multicapa, sus
usos y ventajas en el mundo de la electrónica moderna.
Una placa de circuito impreso multicapa, o PCB multicapa, es una placa de
circuito compleja compuesta por varias capas de material conductor y material
aislante (normalmente fibra de vidrio y resina epoxi) intercaladas. Las placas de
circuito impreso multicapa o PCB multicapa son placas de circuito compuestas
por dos o más capas conductoras (capas de cobre). La capa de cobre está unida a
presión por la capa de resina (preimpregnado). Cada capa tiene una vía
conductora o traza de cobre, y cada capa está conectada entre sí mediante
almohadillas y vías, que actúan como conductos eléctricos. Esta construcción
permite diseñar circuitos más complejos y densos, con mayor funcionalidad y
fiabilidad que PCB de una o dos caras. Las placas de circuito impreso multicapa
se utilizan habitualmente en dispositivos electrónicos como ordenadores,
teléfonos inteligentes y equipos médicos avanzados.
¿Qué es circuito impreso multicapa?
Una placa de circuito impreso (PCB) multicapa es un tipo de PCB que consta de
varias capas de material conductor y material aislante intercaladas. La placa se
fabrica laminando varias capas finas de fibra de vidrio u otros materiales
aislantes con una lámina de cobre.
Se coloca un circuito integrado en la placa y las pistas de cobre conectadas al
circuito se graban en las capas internas de la placa. A continuación, las capas
interiores se unen a las exteriores, formando una estructura multicapa.

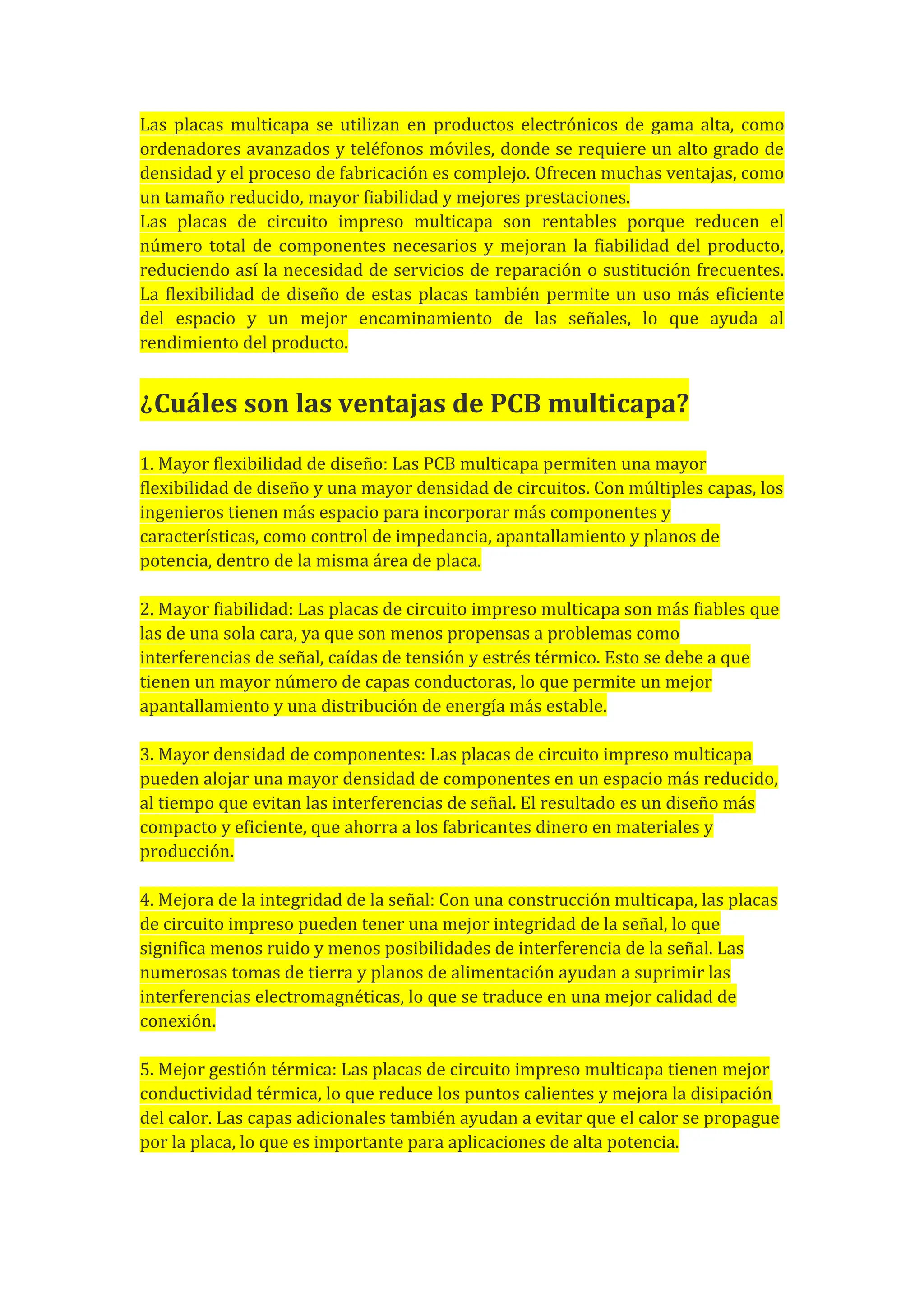

2. Las placas multicapa se utilizan en productos electrónicos de gama alta, como
ordenadores avanzados y teléfonos móviles, donde se requiere un alto grado de
densidad y el proceso de fabricación es complejo. Ofrecen muchas ventajas, como
un tamaño reducido, mayor fiabilidad y mejores prestaciones.
Las placas de circuito impreso multicapa son rentables porque reducen el
número total de componentes necesarios y mejoran la fiabilidad del producto,
reduciendo así la necesidad de servicios de reparación o sustitución frecuentes.
La flexibilidad de diseño de estas placas también permite un uso más eficiente
del espacio y un mejor encaminamiento de las señales, lo que ayuda al
rendimiento del producto.
¿Cuáles son las ventajas de PCB multicapa?
1. Mayor flexibilidad de diseño: Las PCB multicapa permiten una mayor
flexibilidad de diseño y una mayor densidad de circuitos. Con múltiples capas, los
ingenieros tienen más espacio para incorporar más componentes y
características, como control de impedancia, apantallamiento y planos de
potencia, dentro de la misma área de placa.
2. Mayor fiabilidad: Las placas de circuito impreso multicapa son más fiables que
las de una sola cara, ya que son menos propensas a problemas como
interferencias de señal, caídas de tensión y estrés térmico. Esto se debe a que
tienen un mayor número de capas conductoras, lo que permite un mejor
apantallamiento y una distribución de energía más estable.
3. Mayor densidad de componentes: Las placas de circuito impreso multicapa
pueden alojar una mayor densidad de componentes en un espacio más reducido,
al tiempo que evitan las interferencias de señal. El resultado es un diseño más
compacto y eficiente, que ahorra a los fabricantes dinero en materiales y
producción.
4. Mejora de la integridad de la señal: Con una construcción multicapa, las placas
de circuito impreso pueden tener una mejor integridad de la señal, lo que
significa menos ruido y menos posibilidades de interferencia de la señal. Las
numerosas tomas de tierra y planos de alimentación ayudan a suprimir las
interferencias electromagnéticas, lo que se traduce en una mejor calidad de
conexión.
5. Mejor gestión térmica: Las placas de circuito impreso multicapa tienen mejor
conductividad térmica, lo que reduce los puntos calientes y mejora la disipación
del calor. Las capas adicionales también ayudan a evitar que el calor se propague
por la placa, lo que es importante para aplicaciones de alta potencia.

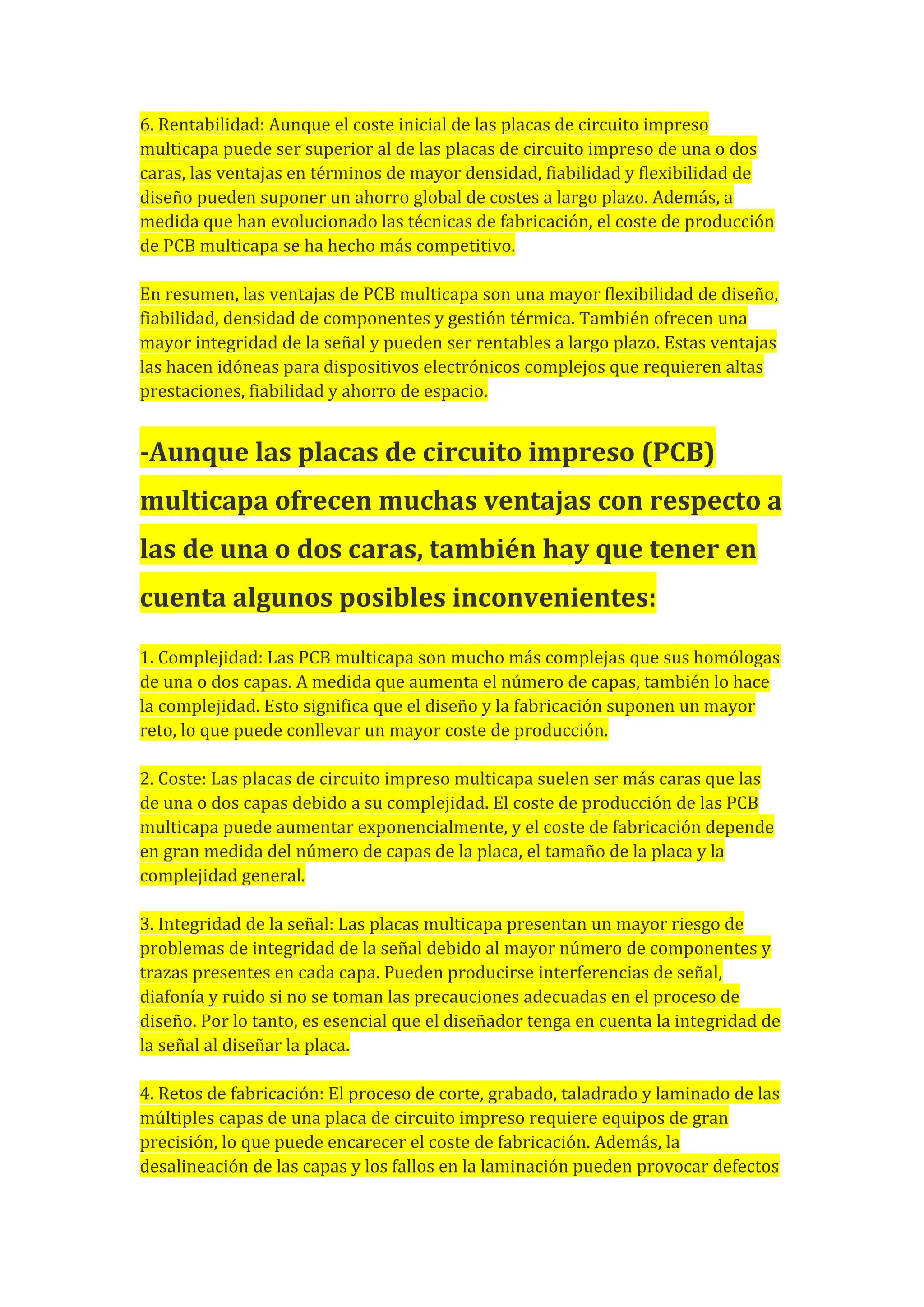

3. 6. Rentabilidad: Aunque el coste inicial de las placas de circuito impreso
multicapa puede ser superior al de las placas de circuito impreso de una o dos
caras, las ventajas en términos de mayor densidad, fiabilidad y flexibilidad de
diseño pueden suponer un ahorro global de costes a largo plazo. Además, a
medida que han evolucionado las técnicas de fabricación, el coste de producción
de PCB multicapa se ha hecho más competitivo.
En resumen, las ventajas de PCB multicapa son una mayor flexibilidad de diseño,
fiabilidad, densidad de componentes y gestión térmica. También ofrecen una
mayor integridad de la señal y pueden ser rentables a largo plazo. Estas ventajas
las hacen idóneas para dispositivos electrónicos complejos que requieren altas
prestaciones, fiabilidad y ahorro de espacio.
-Aunque las placas de circuito impreso (PCB)
multicapa ofrecen muchas ventajas con respecto a
las de una o dos caras, también hay que tener en
cuenta algunos posibles inconvenientes:
1. Complejidad: Las PCB multicapa son mucho más complejas que sus homólogas
de una o dos capas. A medida que aumenta el número de capas, también lo hace
la complejidad. Esto significa que el diseño y la fabricación suponen un mayor
reto, lo que puede conllevar un mayor coste de producción.
2. Coste: Las placas de circuito impreso multicapa suelen ser más caras que las
de una o dos capas debido a su complejidad. El coste de producción de las PCB
multicapa puede aumentar exponencialmente, y el coste de fabricación depende
en gran medida del número de capas de la placa, el tamaño de la placa y la
complejidad general.
3. Integridad de la señal: Las placas multicapa presentan un mayor riesgo de
problemas de integridad de la señal debido al mayor número de componentes y
trazas presentes en cada capa. Pueden producirse interferencias de señal,
diafonía y ruido si no se toman las precauciones adecuadas en el proceso de
diseño. Por lo tanto, es esencial que el diseñador tenga en cuenta la integridad de
la señal al diseñar la placa.
4. Retos de fabricación: El proceso de corte, grabado, taladrado y laminado de las
múltiples capas de una placa de circuito impreso requiere equipos de gran
precisión, lo que puede encarecer el coste de fabricación. Además, la
desalineación de las capas y los fallos en la laminación pueden provocar defectos

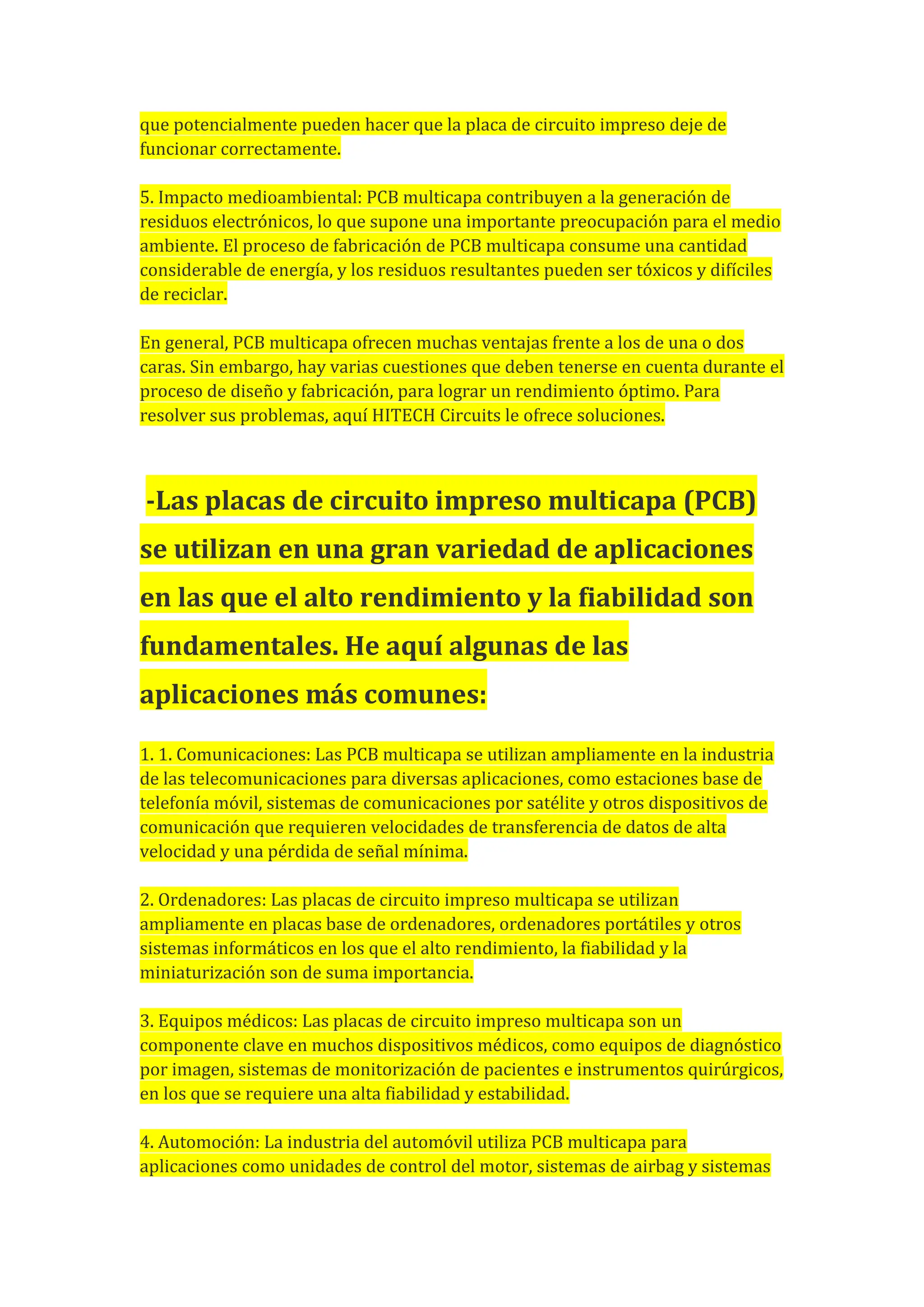

4. que potencialmente pueden hacer que la placa de circuito impreso deje de
funcionar correctamente.
5. Impacto medioambiental: PCB multicapa contribuyen a la generación de
residuos electrónicos, lo que supone una importante preocupación para el medio
ambiente. El proceso de fabricación de PCB multicapa consume una cantidad
considerable de energía, y los residuos resultantes pueden ser tóxicos y difíciles
de reciclar.
En general, PCB multicapa ofrecen muchas ventajas frente a los de una o dos
caras. Sin embargo, hay varias cuestiones que deben tenerse en cuenta durante el
proceso de diseño y fabricación, para lograr un rendimiento óptimo. Para
resolver sus problemas, aquí HITECH Circuits le ofrece soluciones.
-Las placas de circuito impreso multicapa (PCB)
se utilizan en una gran variedad de aplicaciones
en las que el alto rendimiento y la fiabilidad son
fundamentales. He aquí algunas de las
aplicaciones más comunes:
1. 1. Comunicaciones: Las PCB multicapa se utilizan ampliamente en la industria
de las telecomunicaciones para diversas aplicaciones, como estaciones base de
telefonía móvil, sistemas de comunicaciones por satélite y otros dispositivos de
comunicación que requieren velocidades de transferencia de datos de alta
velocidad y una pérdida de señal mínima.
2. Ordenadores: Las placas de circuito impreso multicapa se utilizan
ampliamente en placas base de ordenadores, ordenadores portátiles y otros
sistemas informáticos en los que el alto rendimiento, la fiabilidad y la
miniaturización son de suma importancia.
3. Equipos médicos: Las placas de circuito impreso multicapa son un
componente clave en muchos dispositivos médicos, como equipos de diagnóstico
por imagen, sistemas de monitorización de pacientes e instrumentos quirúrgicos,
en los que se requiere una alta fiabilidad y estabilidad.
4. Automoción: La industria del automóvil utiliza PCB multicapa para
aplicaciones como unidades de control del motor, sistemas de airbag y sistemas

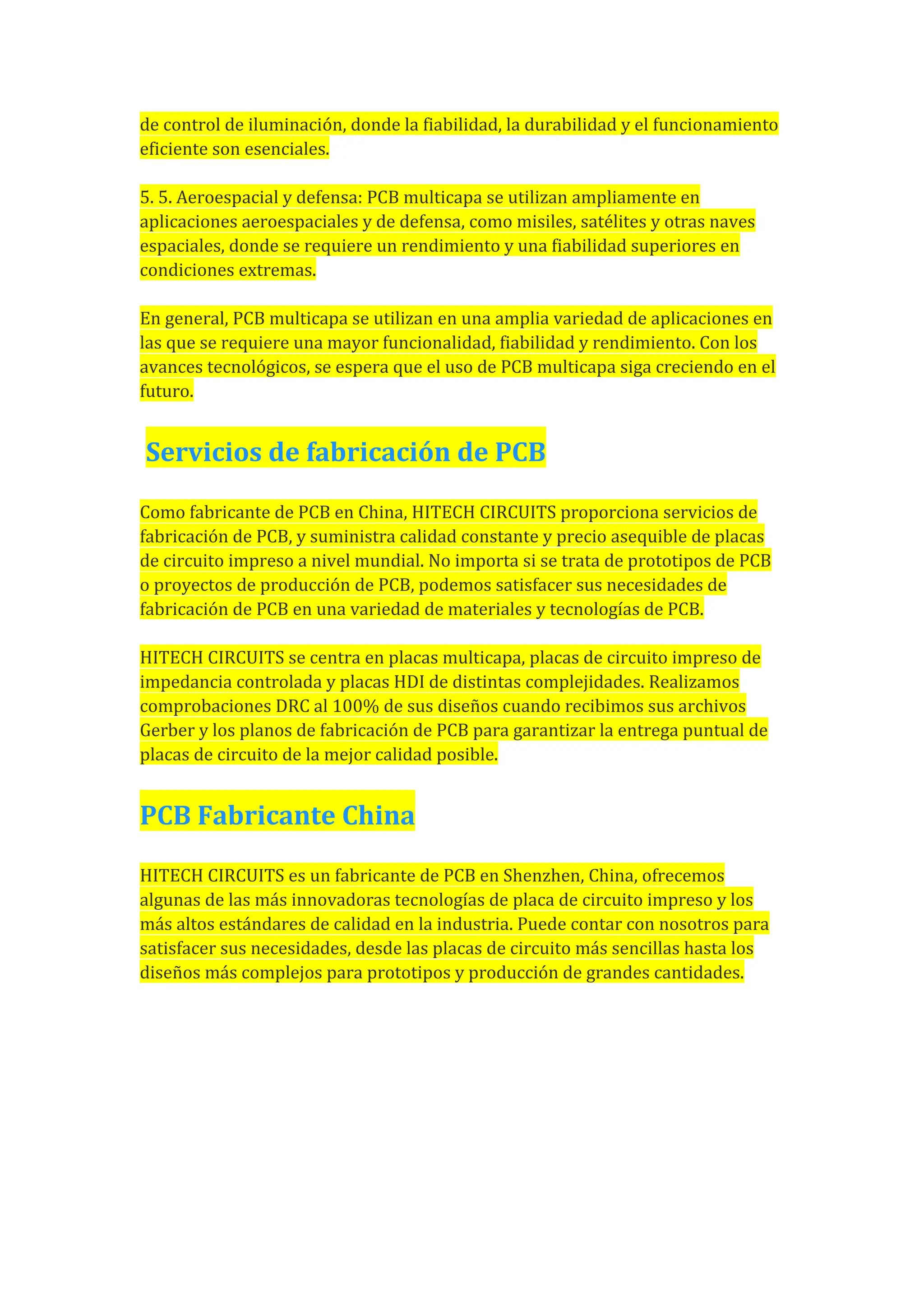

5. de control de iluminación, donde la fiabilidad, la durabilidad y el funcionamiento
eficiente son esenciales.
5. 5. Aeroespacial y defensa: PCB multicapa se utilizan ampliamente en
aplicaciones aeroespaciales y de defensa, como misiles, satélites y otras naves
espaciales, donde se requiere un rendimiento y una fiabilidad superiores en
condiciones extremas.
En general, PCB multicapa se utilizan en una amplia variedad de aplicaciones en
las que se requiere una mayor funcionalidad, fiabilidad y rendimiento. Con los
avances tecnológicos, se espera que el uso de PCB multicapa siga creciendo en el
futuro.
Servicios de fabricación de PCB
Como fabricante de PCB en China, HITECH CIRCUITS proporciona servicios de
fabricación de PCB, y suministra calidad constante y precio asequible de placas
de circuito impreso a nivel mundial. No importa si se trata de prototipos de PCB
o proyectos de producción de PCB, podemos satisfacer sus necesidades de
fabricación de PCB en una variedad de materiales y tecnologías de PCB.
HITECH CIRCUITS se centra en placas multicapa, placas de circuito impreso de
impedancia controlada y placas HDI de distintas complejidades. Realizamos
comprobaciones DRC al 100% de sus diseños cuando recibimos sus archivos
Gerber y los planos de fabricación de PCB para garantizar la entrega puntual de
placas de circuito de la mejor calidad posible.
PCB Fabricante China
HITECH CIRCUITS es un fabricante de PCB en Shenzhen, China, ofrecemos
algunas de las más innovadoras tecnologías de placa de circuito impreso y los
más altos estándares de calidad en la industria. Puede contar con nosotros para
satisfacer sus necesidades, desde las placas de circuito más sencillas hasta los
diseños más complejos para prototipos y producción de grandes cantidades.
