El documento proporciona información sobre el receptor GPS Bluetooth B10, incluyendo una descripción de sus componentes, instrucciones sobre cómo instalar y cargar la batería, y consejos sobre cómo colocarlo en un vehículo para obtener una señal GPS óptima. También incluye especificaciones técnicas, información legal y de soporte.

1. B10
Receptor Bluetooth™
Manual Del Usuario
Espanõl
es

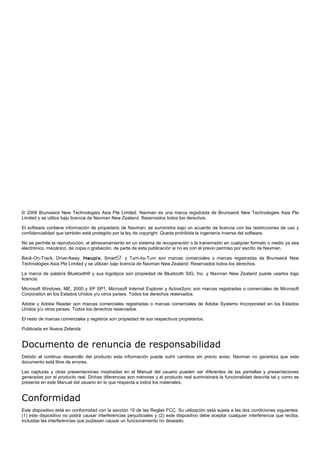

2. © 2006 Brunswick New Technologies Asia Pte Limited. Navman es una marca registrada de Brunswick New Technologies Asia Pte
Limited y se utiliza bajo licencia de Navman New Zealand. Reservados todos los derechos.
El software contiene información de propietario de Navman; se suministra bajo un acuerdo de licencia con las restricciones de uso y
confidencialidad que también está protegido por la ley de copyright. Queda prohibida la ingeniería inversa del software.
No se permite la reproducción, el almacenamiento en un sistema de recuperación o la transmisión en cualquier formato o medio ya sea
electrónico, mecánico, de copia o grabación, de parte de esta publicación si no es con el previo permiso por escrito de Navman.
Back-On-Track, Drive-Away, Navpix, Smart5 y Turn-by-Turn son marcas comerciales o marcas registradas de Brunswick New
Technologies Asia Pte Limited y se utilizan bajo licencia de Navman New Zealand. Reservados todos los derechos.
La marca de palabra Bluetooth® y sus logotipos son propiedad de Bluetooth SIG, Inc. y Navman New Zealand puede usarlos bajo
licencia.
Microsoft Windows, ME, 2000 y XP SP1, Microsoft Internet Explorer y ActiveSync son marcas registradas o comerciales de Microsoft
Corporation en los Estados Unidos y/u otros países. Todos los derechos reservados.
Adobe y Adobe Reader son marcas comerciales registradas o marcas comerciales de Adobe Systems Incorporated en los Estados
Unidos y/u otros países. Todos los derechos reservados.
El resto de marcas comerciales y registros son propiedad de sus respectivos propietarios.
Publicada en Nueva Zelanda.
Documento de renuncia de responsabilidad
Debido al continuo desarrollo del producto esta información puede sufrir cambios sin previo aviso. Navman no garantiza que este
documento está libre de errores.
Las capturas y otras presentaciones mostradas en el Manual del usuario pueden ser diferentes de las pantallas y presentaciones
generadas por el producto real. Dichas diferencias son menores y el producto real suministrará la funcionalidad descrita tal y como se
presenta en este Manual del usuario en lo que respecta a todos los materiales.
Conformidad
Este dispositivo está en conformidad con la sección 15 de las Reglas FCC. Su utilización está sujeta a las dos condiciones siguientes:
(1) este dispositivo no podrá causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia que reciba,
incluidas las interferencias que pudiesen causar un funcionamiento no deseado.

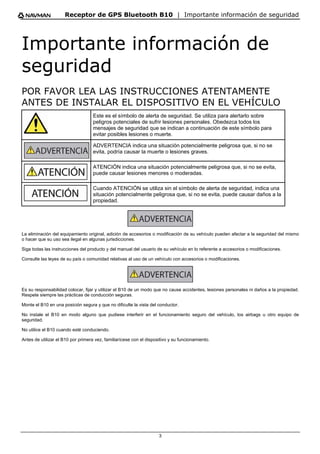

3. Receptor de GPS Bluetooth B10 | Importante información de seguridad
3
Importante información de
seguridad
POR FAVOR LEA LAS INSTRUCCIONES ATENTAMENTE
ANTES DE INSTALAR EL DISPOSITIVO EN EL VEHÍCULO
Este es el símbolo de alerta de seguridad. Se utiliza para alertarlo sobre
peligros potenciales de sufrir lesiones personales. Obedezca todos los
mensajes de seguridad que se indican a continuación de este símbolo para
evitar posibles lesiones o muerte.
ADVERTENCIA indica una situación potencialmente peligrosa que, si no se
evita, podría causar la muerte o lesiones graves.
ATENCIÓN indica una situación potencialmente peligrosa que, si no se evita,
puede causar lesiones menores o moderadas.
Cuando ATENCIÓN se utiliza sin el símbolo de alerta de seguridad, indica una
situación potencialmente peligrosa que, si no se evita, puede causar daños a la
propiedad.
La eliminación del equipamiento original, adición de accesorios o modificación de su vehículo pueden afectar a la seguridad del mismo
o hacer que su uso sea ilegal en algunas jurisdicciones.
Siga todas las instrucciones del producto y del manual del usuario de su vehículo en lo referente a accesorios o modificaciones.
Consulte las leyes de su país o comunidad relativas al uso de un vehículo con accesorios o modificaciones.
Es su responsabilidad colocar, fijar y utilizar el B10 de un modo que no cause accidentes, lesiones personales ni daños a la propiedad.
Respete siempre las prácticas de conducción seguras.
Monte el B10 en una posición segura y que no dificulte la vista del conductor.
No instale el B10 en modo alguno que pudiese interferir en el funcionamiento seguro del vehículo, los airbags u otro equipo de
seguridad.
No utilice el B10 cuando esté conduciendo.
Antes de utilizar el B10 por primera vez, familiarícese con el dispositivo y su funcionamiento.

4. Receptor de GPS Bluetooth B10 | Importante información de seguridad
4

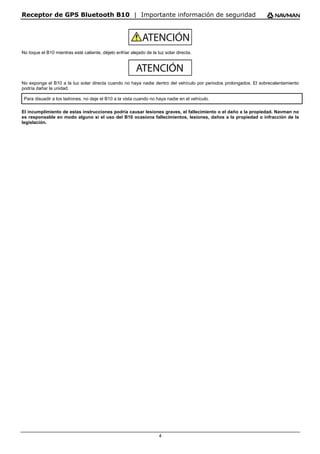

No toque el B10 mientras esté caliente, déjelo enfriar alejado de la luz solar directa.
No exponga el B10 a la luz solar directa cuando no haya nadie dentro del vehículo por periodos prolongados. El sobrecalentamiento
podría dañar la unidad.
Para disuadir a los ladrones, no deje el B10 a la vista cuando no haya nadie en el vehículo.
El incumplimiento de estas instrucciones podría causar lesiones graves, el fallecimiento o el daño a la propiedad. Navman no
es responsable en modo alguno si el uso del B10 ocasiona fallecimientos, lesiones, daños a la propiedad o infracción de la
legislación.

5. Receptor de GPS Bluetooth B10 | Contenido
5

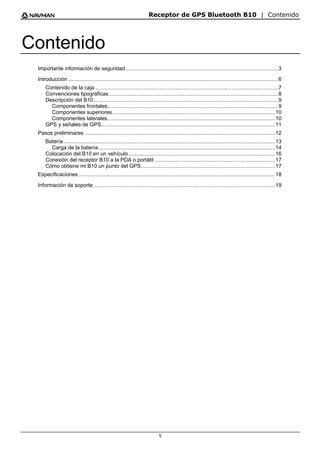

Contenido
Importante información de seguridad.....................................................................................................3
Introducción ...........................................................................................................................................6
Contenido de la caja .........................................................................................................................7
Convenciones tipográficas................................................................................................................8
Descripción del B10..........................................................................................................................9
Componentes frontales.................................................................................................................9
Componentes superiores............................................................................................................10
Componentes laterales...............................................................................................................10
GPS y señales de GPS...................................................................................................................11
Pasos preliminares ..............................................................................................................................12
Batería............................................................................................................................................13
Carga de la batería.....................................................................................................................14
Colocación del B10 en un vehículo.................................................................................................16
Conexión del receptor B10 a la PDA o portátil ................................................................................17
Cómo obtiene mi B10 un punto del GPS.........................................................................................17
Especificaciones ..................................................................................................................................18
Información de soporte ........................................................................................................................19

6. Receptor de GPS Bluetooth B10 | Introducción
6

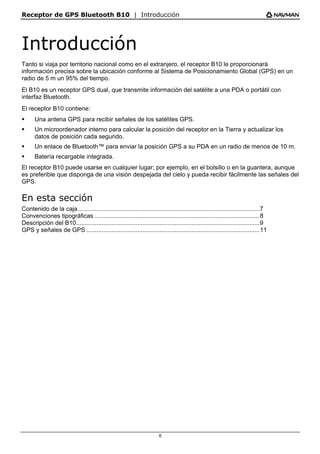

Introducción
Tanto si viaja por territorio nacional como en el extranjero, el receptor B10 le proporcionará
información precisa sobre la ubicación conforme al Sistema de Posicionamiento Global (GPS) en un
radio de 5 m un 95% del tiempo.
El B10 es un receptor GPS dual, que transmite información del satélite a una PDA o portátil con
interfaz Bluetooth.
El receptor B10 contiene:
ƒ Una antena GPS para recibir señales de los satélites GPS.
ƒ Un microordenador interno para calcular la posición del receptor en la Tierra y actualizar los
datos de posición cada segundo.
ƒ Un enlace de Bluetooth™ para enviar la posición GPS a su PDA en un radio de menos de 10 m.
ƒ Batería recargable integrada.
El receptor B10 puede usarse en cualquier lugar; por ejemplo, en el bolsillo o en la guantera, aunque
es preferible que disponga de una visión despejada del cielo y pueda recibir fácilmente las señales del
GPS.
En esta sección
Contenido de la caja...........................................................................................................7
Convenciones tipográficas .................................................................................................8
Descripción del B10............................................................................................................9
GPS y señales de GPS ......................................................................................................11

7. Receptor de GPS Bluetooth B10 | Introducción
7

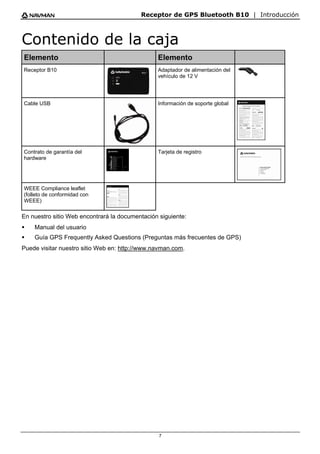

Contenido de la caja
Elemento Elemento
Receptor B10 Adaptador de alimentación del
vehículo de 12 V
Cable USB Información de soporte global
Contrato de garantía del
hardware
Tarjeta de registro
WEEE Compliance leaflet
(folleto de conformidad con
WEEE)
En nuestro sitio Web encontrará la documentación siguiente:
ƒ Manual del usuario
ƒ Guía GPS Frequently Asked Questions (Preguntas más frecuentes de GPS)
Puede visitar nuestro sitio Web en: http://www.navman.com.

8. Receptor de GPS Bluetooth B10 | Introducción
8

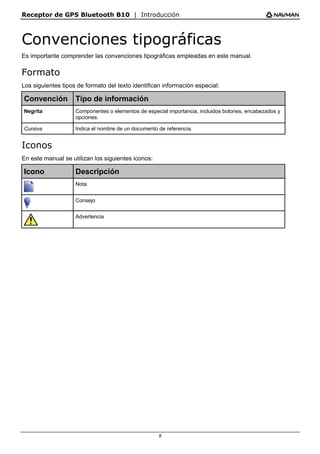

Convenciones tipográficas
Es importante comprender las convenciones tipográficas empleadas en este manual.
Formato
Los siguientes tipos de formato del texto identifican información especial:
Convención Tipo de información
Negrita Componentes o elementos de especial importancia, incluidos botones, encabezados y
opciones.
Cursiva Indica el nombre de un documento de referencia.
Iconos
En este manual se utilizan los siguientes iconos:
Icono Descripción
Nota
Consejo
Advertencia

9. Receptor de GPS Bluetooth B10 | Introducción
9

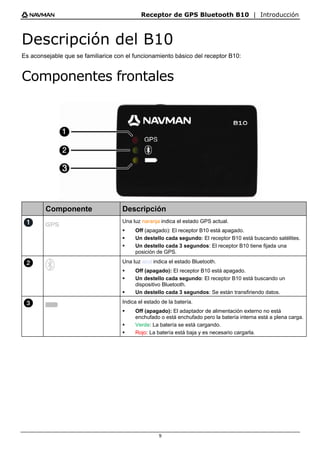

Descripción del B10
Es aconsejable que se familiarice con el funcionamiento básico del receptor B10:
Componentes frontales
Componente Descripción
@ Una luz naranja indica el estado GPS actual.
ƒ Off (apagado): El receptor B10 está apagado.
ƒ Un destello cada segundo: El receptor B10 está buscando satélites.
ƒ Un destello cada 3 segundos: El receptor B10 tiene fijada una
posición de GPS.
? Una luz azul indica el estado Bluetooth.
ƒ Off (apagado): El receptor B10 está apagado.
ƒ Un destello cada segundo: El receptor B10 está buscando un
dispositivo Bluetooth.
ƒ Un destello cada 3 segundos: Se están transfiriendo datos.
" Indica el estado de la batería.
ƒ Off (apagado): El adaptador de alimentación externo no está
enchufado o está enchufado pero la batería interna está a plena carga.
ƒ Verde: La batería se está cargando.
ƒ Rojo: La batería está baja y es necesario cargarla.

10. Receptor de GPS Bluetooth B10 | Introducción
10

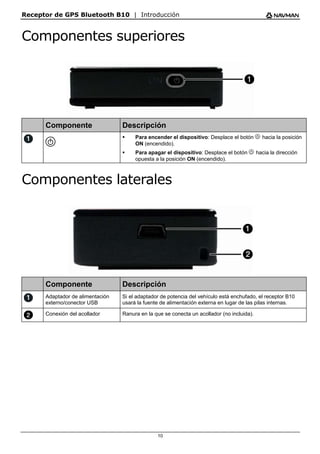

Componentes superiores
Componente Descripción
B ƒ Para encender el dispositivo: Desplace el botón B hacia la posición
ON (encendido).
ƒ Para apagar el dispositivo: Desplace el botón B hacia la dirección
opuesta a la posición ON (encendido).
Componentes laterales
Componente Descripción
Adaptador de alimentación
externo/conector USB
Si el adaptador de potencia del vehículo está enchufado, el receptor B10
usará la fuente de alimentación externa en lugar de las pilas internas.
Conexión del acollador Ranura en la que se conecta un acollador (no incluida).

11. Receptor de GPS Bluetooth B10 | Introducción
11

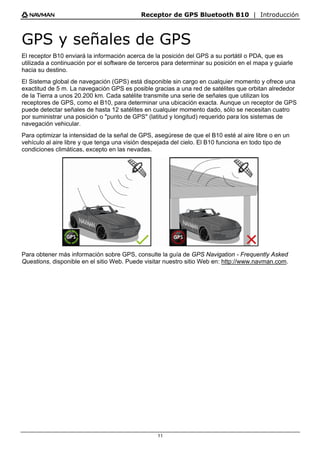

GPS y señales de GPS
El receptor B10 enviará la información acerca de la posición del GPS a su portátil o PDA, que es
utilizada a continuación por el software de terceros para determinar su posición en el mapa y guiarle
hacia su destino.
El Sistema global de navegación (GPS) está disponible sin cargo en cualquier momento y ofrece una
exactitud de 5 m. La navegación GPS es posible gracias a una red de satélites que orbitan alrededor
de la Tierra a unos 20.200 km. Cada satélite transmite una serie de señales que utilizan los
receptores de GPS, como el B10, para determinar una ubicación exacta. Aunque un receptor de GPS
puede detectar señales de hasta 12 satélites en cualquier momento dado, sólo se necesitan cuatro
por suministrar una posición o "punto de GPS" (latitud y longitud) requerido para los sistemas de
navegación vehicular.
Para optimizar la intensidad de la señal de GPS, asegúrese de que el B10 esté al aire libre o en un
vehículo al aire libre y que tenga una visión despejada del cielo. El B10 funciona en todo tipo de
condiciones climáticas, excepto en las nevadas.
Para obtener más información sobre GPS, consulte la guía de GPS Navigation - Frequently Asked
Questions, disponible en el sitio Web. Puede visitar nuestro sitio Web en: http://www.navman.com.

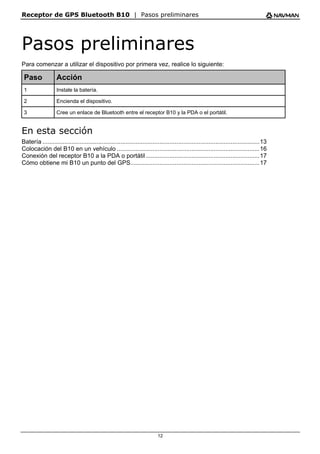

12. Receptor de GPS Bluetooth B10 | Pasos preliminares
12
Pasos preliminares
Para comenzar a utilizar el dispositivo por primera vez, realice lo siguiente:
Paso Acción
1 Instale la batería.
2 Encienda el dispositivo.
3 Cree un enlace de Bluetooth entre el receptor B10 y la PDA o el portátil.
En esta sección
Batería ................................................................................................................................13
Colocación del B10 en un vehículo ....................................................................................16
Conexión del receptor B10 a la PDA o portátil...................................................................17
Cómo obtiene mi B10 un punto del GPS............................................................................17

13. Receptor de GPS Bluetooth B10 | Pasos preliminares
13

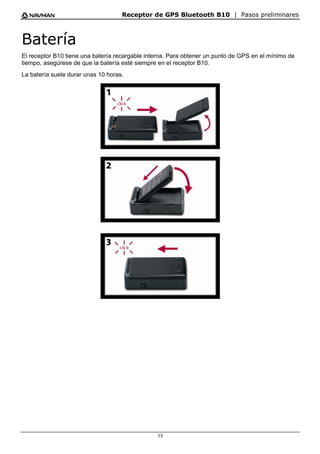

Batería
El receptor B10 tiene una batería recargable interna. Para obtener un punto de GPS en el mínimo de
tiempo, asegúrese de que la batería esté siempre en el receptor B10.
La batería suele durar unas 10 horas.

14. Receptor de GPS Bluetooth B10 | Pasos preliminares
14

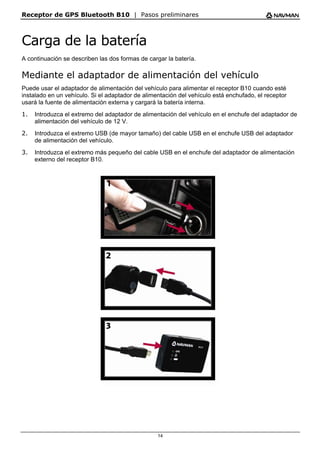

Carga de la batería
A continuación se describen las dos formas de cargar la batería.
Mediante el adaptador de alimentación del vehículo
Puede usar el adaptador de alimentación del vehículo para alimentar el receptor B10 cuando esté
instalado en un vehículo. Si el adaptador de alimentación del vehículo está enchufado, el receptor
usará la fuente de alimentación externa y cargará la batería interna.
1. Introduzca el extremo del adaptador de alimentación del vehículo en el enchufe del adaptador de
alimentación del vehículo de 12 V.
2. Introduzca el extremo USB (de mayor tamaño) del cable USB en el enchufe USB del adaptador
de alimentación del vehículo.
3. Introduzca el extremo más pequeño del cable USB en el enchufe del adaptador de alimentación
externo del receptor B10.

15. Receptor de GPS Bluetooth B10 | Pasos preliminares
15

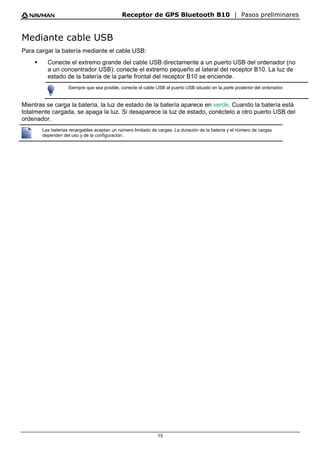

Mediante cable USB
Para cargar la batería mediante el cable USB:
ƒ Conecte el extremo grande del cable USB directamente a un puerto USB del ordenador (no
a un concentrador USB); conecte el extremo pequeño al lateral del receptor B10. La luz de
estado de la batería de la parte frontal del receptor B10 se enciende.
Siempre que sea posible, conecte el cable USB al puerto USB situado en la parte posterior del ordenador.
Mientras se carga la batería, la luz de estado de la batería aparece en verde. Cuando la batería está
totalmente cargada, se apaga la luz. Si desaparece la luz de estado, conéctelo a otro puerto USB del
ordenador.
Las baterías recargables aceptan un número limitado de cargas. La duración de la batería y el número de cargas
dependen del uso y de la configuración.

16. Receptor de GPS Bluetooth B10 | Pasos preliminares
16

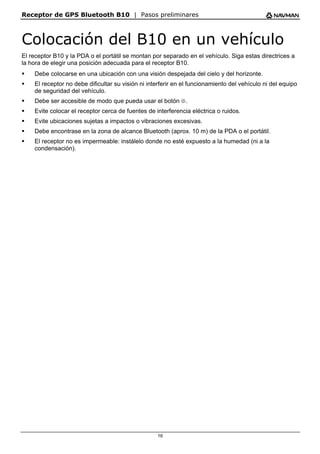

Colocación del B10 en un vehículo
El receptor B10 y la PDA o el portátil se montan por separado en el vehículo. Siga estas directrices a
la hora de elegir una posición adecuada para el receptor B10.
ƒ Debe colocarse en una ubicación con una visión despejada del cielo y del horizonte.
ƒ El receptor no debe dificultar su visión ni interferir en el funcionamiento del vehículo ni del equipo
de seguridad del vehículo.
ƒ Debe ser accesible de modo que pueda usar el botón B.
ƒ Evite colocar el receptor cerca de fuentes de interferencia eléctrica o ruidos.
ƒ Evite ubicaciones sujetas a impactos o vibraciones excesivas.
ƒ Debe encontrase en la zona de alcance Bluetooth (aprox. 10 m) de la PDA o el portátil.
ƒ El receptor no es impermeable: instálelo donde no esté expuesto a la humedad (ni a la
condensación).

17. Receptor de GPS Bluetooth B10 | Pasos preliminares
17

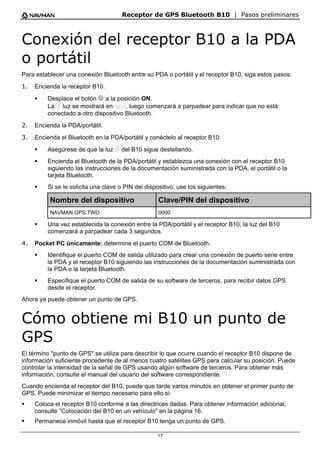

Conexión del receptor B10 a la PDA
o portátil
Para establecer una conexión Bluetooth entre su PDA o portátil y el receptor B10, siga estos pasos:
1. Encienda la receptor B10.
ƒ Desplace el botón B a la posición ON.
La ? luz se mostrará en azul, luego comenzará a parpadear para indicar que no está
conectado a otro dispositivo Bluetooth.
2. Encienda la PDA/portátil.
3. Encienda el Bluetooth en la PDA/portátil y conéctelo al receptor B10:
ƒ Asegúrese de que la luz ? del B10 sigue destellando.
ƒ Encienda el Bluetooth de la PDA/portátil y establezca una conexión con el receptor B10
siguiendo las instrucciones de la documentación suministrada con la PDA, el portátil o la
tarjeta Bluetooth.
ƒ Si se le solicita una clave o PIN del dispositivo, use los siguientes:
Nombre del dispositivo Clave/PIN del dispositivo
NAVMAN GPS TWO 0000
ƒ Una vez establecida la conexión entre la PDA/portátil y el receptor B10, la luz del B10
comenzará a parpadear cada 3 segundos.
4. Pocket PC únicamente: determine el puerto COM de Bluetooth.
ƒ Identifique el puerto COM de salida utilizado para crear una conexión de puerto serie entre
la PDA y el receptor B10 siguiendo las instrucciones de la documentación suministrada con
la PDA o la tarjeta Bluetooth.
ƒ Especifique el puerto COM de salida de su software de terceros, para recibir datos GPS
desde el receptor.
Ahora ya puede obtener un punto de GPS.
Cómo obtiene mi B10 un punto de
GPS
El término "punto de GPS" se utiliza para describir lo que ocurre cuando el receptor B10 dispone de
información suficiente procedente de al menos cuatro satélites GPS para calcular su posición. Puede
controlar la intensidad de la señal de GPS usando algún software de terceros. Para obtener más
información, consulte el manual del usuario del software correspondiente.
Cuando encienda el receptor del B10, puede que tarde varios minutos en obtener el primer punto de
GPS. Puede minimizar el tiempo necesario para ello si:
ƒ Coloca el receptor B10 conforme a las directrices dadas. Para obtener información adicional,
consulte "Colocación del B10 en un vehículo" en la página 16.
ƒ Permanece inmóvil hasta que el receptor B10 tenga un punto de GPS.

18. Receptor de GPS Bluetooth B10 | Especificaciones
18
Especificaciones
Especificaciones
Caja
Plástico estable a los rayos ultravioleta
Dimensiones
63 × 41 × 17 mm
Peso
56 g
Pilas
Fuente de alimentación principal: Incorpora una pila
recargable de ión-litio para la alimentación del
sistema.
Fuente de alimentación secundaria: Pila recargable
tipo botón para & RTC de memoria.
Temperatura de funcionamiento
Entre -10 y + 60° C descargando
Entre 0 y +45°C cargando
Interfaz
Bluetooth™ Clase 2
Versión 1.1 SPP (Perfil puerto serie)
Alcance máximo de 10 m sin obstrucción
Puerto de entrada/salida. Señal del GPS
(salida)/Comando(entrada) con nivel CMOS/TTL.
Salida
Formato. NMEA0183 V2.2： GPGGA (1 vez/1 seg.),
GPGSA (1 vez/5 seg.), GPGSV (1 vez/5 seg.),
GPRMC (1 vez/1 seg.), GPVTG (1 vez/1 seg.),
(Formato binario SiRF o GLL opcional).
Datos: WGS84
Antena GPS
Ajuste de cerámica de 25 x 25 x 2 mm
Receptor del GPS
Conjunto de chips SiRF Star III de baja potencia
Selección automática paralela de 20 canales
Frecuencia de 1575,42 MHz
Receptor de código L1, C/A
Tiempo de obtención del primer punto de GPS
Inicio en caliente: 1 segundo, normalmente
Inicio reciente: 38 segundos, normalmente
Inicio en frío: 42 segundos, normalmente

19. Receptor de GPS Bluetooth B10 | Información de soporte
19

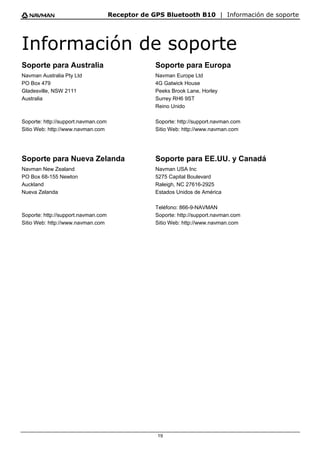

Información de soporte
Soporte para Australia
Navman Australia Pty Ltd
PO Box 479
Gladesville, NSW 2111
Australia
Soporte: http://support.navman.com
Sitio Web: http://www.navman.com
Soporte para Europa
Navman Europe Ltd
4G Gatwick House
Peeks Brook Lane, Horley
Surrey RH6 9ST
Reino Unido
Soporte: http://support.navman.com
Sitio Web: http://www.navman.com
Soporte para Nueva Zelanda
Navman New Zealand
PO Box 68-155 Newton
Auckland
Nueva Zelanda
Soporte: http://support.navman.com
Sitio Web: http://www.navman.com
Soporte para EE.UU. y Canadá
Navman USA Inc
5275 Capital Boulevard
Raleigh, NC 27616-2925
Estados Unidos de América
Teléfono: 866-9-NAVMAN
Soporte: http://support.navman.com
Sitio Web: http://www.navman.com

20. MN000706A-G
