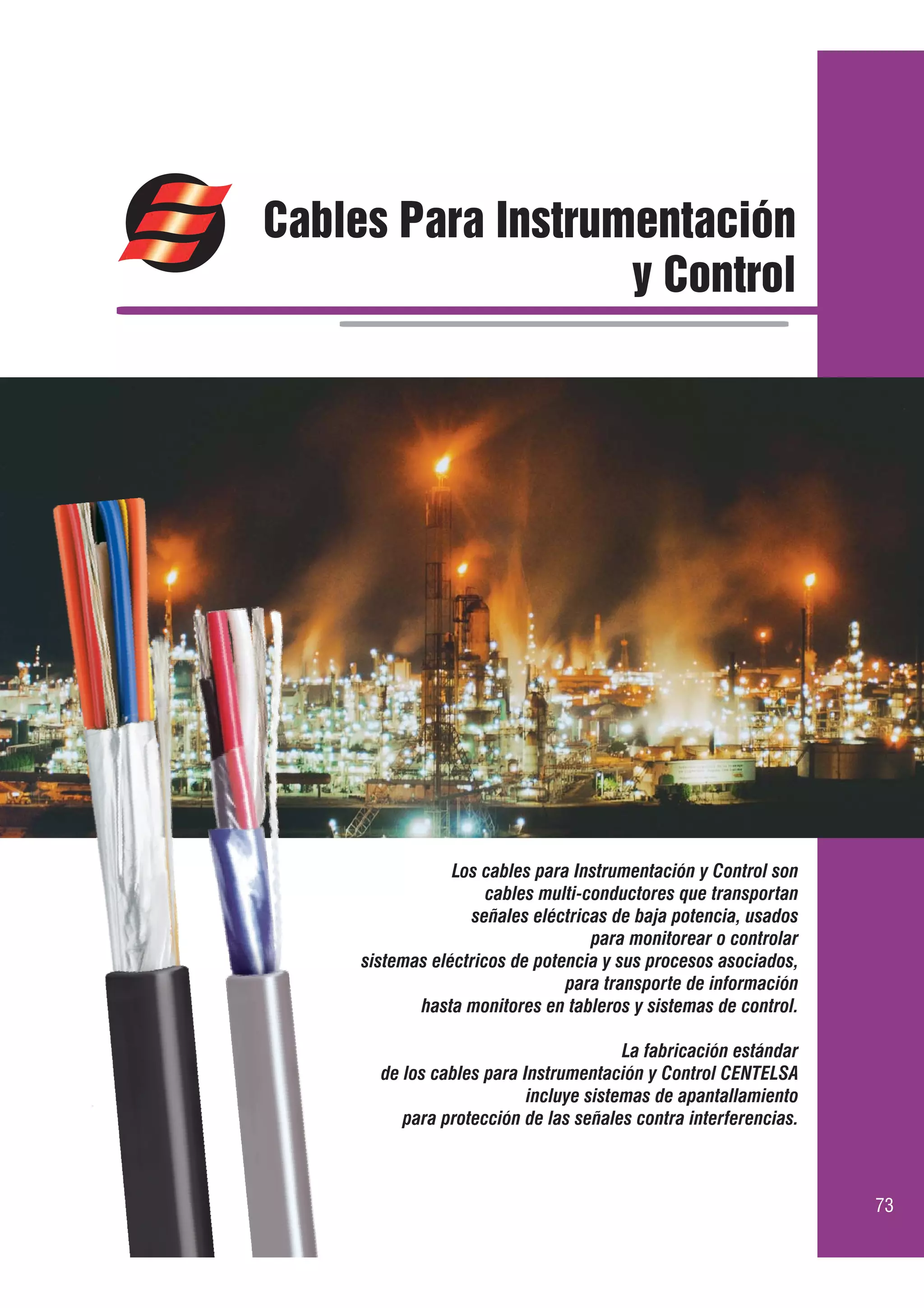

Este documento describe cables para control diseñados para operar a 600V y 90°C. Incluye conductores de cobre con aislamiento de PVC y una pantalla de aluminio o cobre. Proporciona detalles técnicos como el número y calibre de conductores, espesor de aislamiento, tensión máxima, radio mínimo de curvatura y capacidad de corriente.

1. 73

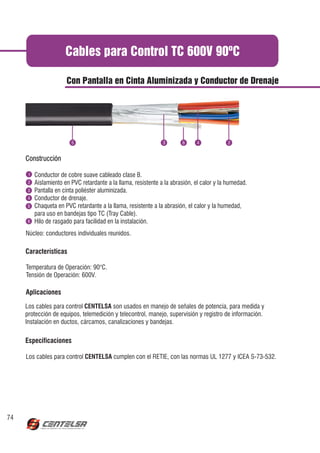

2. Cables para Control TC 600V 90ºC
Con Pantalla en Cinta Aluminizada y Conductor de Drenaje
3 3 3
Construcción
1 Conductor de cobre suave cableado clase B.
2 Aislamiento en PVC retardante a la llama, resistente a la abrasión, el calor y la humedad.
3 Pantalla en cinta poliéster aluminizada.
4 Conductor de drenaje.
5 Chaqueta en PVC retardante a la llama, resistente a la abrasión, el calor y la humedad,
para uso en bandejas tipo TC (Tray Cable).
6 Hilo de rasgado para facilidad en la instalación.
Núcleo: conductores individuales reunidos.
Temperatura de Operación: 90°C.
Tensión de Operación: 600V.
74

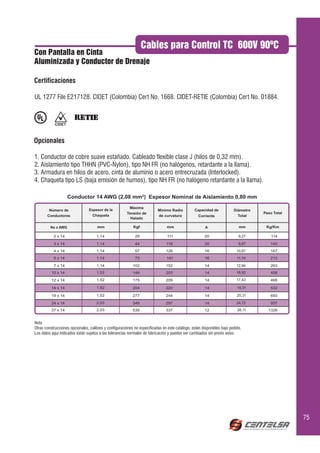

3. Cables para Control TC 600V 90ºC
Con Pantalla en Cinta
Aluminizada y Conductor de Drenaje
UL 1277 File E217128. CIDET (Colombia) Cert No. 1668. CIDET-RETIE (Colombia) Cert No. 01884.
1. Conductor de cobre suave estañado. Cableado flexible clase J (hilos de 0,32 mm).
2. Aislamiento tipo THHN (PVC-Nylon), tipo NH FR (no halógenos, retardante a la llama).
3. Armadura en hilos de acero, cinta de aluminio o acero entrecruzada (Interlocked).
4. Chaqueta tipo LS (baja emisión de humos), tipo NH FR (no halógeno retardante a la llama).
Conductor 14 AWG (2,08 mm²) Espesor Nominal de Aislamiento 0,80 mm
Máxima
Número de Espesor de la Mínimo Radio Capacidad de Diámetro
Tensión de Peso Total
Conductores Chaqueta de curvatura Corriente Total
Halado
No x AWG mm Kgf mm A mm Kg/Km
2 x 14 1,14 29 111 20 9,27 114
3 x 14 1,14 44 118 20 9,87 140
4 x 14 1,14 57 128 16 10,67 167
5 x 14 1,14 73 141 16 11,74 213
7 x 14 1,14 102 152 14 12,66 263
10 x 14 1,52 146 203 14 16,92 406
12 x 14 1,52 175 209 14 17,43 468
14 x 14 1,52 204 220 14 18,31 532
19 x 14 1,52 277 244 14 20,31 693
24 x 14 2,03 349 297 14 24,72 937
37 x 14 2,03 539 337 12 28,11 1326
Nota
Otras construcciones opcionales, calibres y configuraciones no especificadas en este catálogo, están disponibles bajo pedido.
Los datos aquí indicados están sujetos a las tolerancias normales de fabricación y pueden ser cambiados sin previo aviso.
75

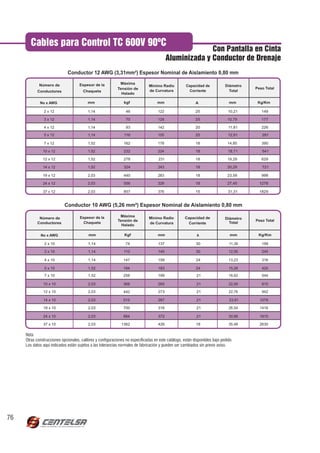

4. Cables para Control TC 600V 90ºC
Con Pantalla en Cinta
Aluminizada y Conductor de Drenaje
Conductor 12 AWG (3,31mm²) Espesor Nominal de Aislamiento 0,80 mm
Número de Espesor de la Máxima
Mínimo Radio Capacidad de Diámetro
Tensión de Peso Total
Conductores Chaqueta de Curvatura Corriente Total
Halado
No x AWG mm kgf mm A mm Kg/Km
2 x 12 1,14 46 122 25 10,21 149
3 x 12 1,14 70 129 25 10,79 177
4 x 12 1,14 93 142 20 11,81 226
5 x 12 1,14 116 155 20 12,91 281
7 x 12 1,52 162 178 18 14,85 390
10 x 12 1,52 232 224 18 18,71 541
12 x 12 1,52 278 231 18 19,29 629
14 x 12 1,52 324 243 18 20,29 721
19 x 12 2,03 440 283 18 23,59 998
24 x 12 2,03 556 329 18 27,45 1278
37 x 12 2,03 857 376 15 31,31 1829
Conductor 10 AWG (5,26 mm²) Espesor Nominal de Aislamiento 0,80 mm
Espesor de la Máxima Capacidad de
Número de Mínimo Radio Diámetro
Tensión de Peso Total
Conductores Chaqueta de Curvatura Corriente Total
Halado
No x AWG mm Kgf mm A mm Kg/Km
2 x 10 1,14 74 137 30 11,39 199
3 x 10 1,14 110 145 30 12,06 245
4 x 10 1,14 147 159 24 13,23 316
5 x 10 1,52 184 183 24 15,28 420
7 x 10 1,52 258 199 21 16,62 544
10 x 10 2,03 368 265 21 22,09 810
12 x 10 2,03 442 273 21 22,76 942
14 x 10 2,03 515 287 21 23,91 1078
19 x 10 2,03 700 318 21 26,54 1416
24 x 10 2,03 884 372 21 30,99 1815
37 x 10 2,03 1362 426 18 35,48 2630
Nota
Otras construcciones opcionales, calibres y configuraciones no especificadas en este catálogo, están disponibles bajo pedido.
Los datos aquí indicados están sujetos a las tolerancias normales de fabricación y pueden ser cambiados sin previo aviso.
76

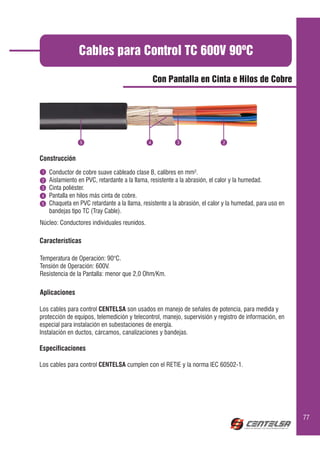

5. Cables para Control TC 600V 90ºC
Con Pantalla en Cinta e Hilos de Cobre
3 3
1 Conductor de cobre suave cableado clase B, calibres en mm².
2 Aislamiento en PVC, retardante a la llama, resistente a la abrasión, el calor y la humedad.
3 Cinta poliéster.
4 Pantalla en hilos más cinta de cobre.
5 Chaqueta en PVC retardante a la llama, resistente a la abrasión, el calor y la humedad, para uso en
bandejas tipo TC (Tray Cable).
Núcleo: Conductores individuales reunidos.
Temperatura de Operación: 90°C.
Tensión de Operación: 600V.
Resistencia de la Pantalla: menor que 2,0 Ohm/Km.
77

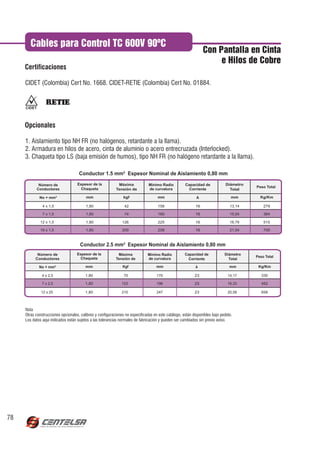

6. Cables para Control TC 600V 90ºC
Con Pantalla en Cinta
e Hilos de Cobre
CIDET (Colombia) Cert No. 1668. CIDET-RETIE (Colombia) Cert No. 01884.
1. Aislamiento tipo NH FR (no halógenos, retardante a la llama).
2. Armadura en hilos de acero, cinta de aluminio o acero entrecruzada (Interlocked).
3. Chaqueta tipo LS (baja emisión de humos), tipo NH FR (no halógeno retardante a la llama).
Conductor 1.5 mm² Espesor Nominal de Aislamiento 0,80 mm
Número de Espesor de la Máxima Mínimo Radio Capacidad de Diámetro
Peso Total
Conductores Chaqueta Tensión de de curvatura Corriente Total
No + mm² mm kgf mm A mm Kg/Km
4 x 1,5 1,80 42 158 16 13,14 279
7 x 1,5 1,80 74 180 16 15,04 364
12 x 1,5 1,80 126 225 16 18,79 515
19 x 1,5 1,80 200 258 16 21,54 700
Conductor 2.5 mm² Espesor Nominal de Aislamiento 0,80 mm
Número de Espesor de la Máxima Mínimo Radio Capacidad de Diámetro
Chaqueta Peso Total
Conductores Tensión de de curvatura Corriente Total
No + mm² mm Kgf mm A mm Kg/Km
4 x 2,5 1,80 70 170 23 14,17 330
7 x 2,5 1,80 123 196 23 16,33 452
12 x 25 1,80 210 247 23 20,58 658
Nota
Otras construcciones opcionales, calibres y configuraciones no especificadas en este catálogo, están disponibles bajo pedido.
Los datos aquí indicados están sujetos a las tolerancias normales de fabricación y pueden ser cambiados sin previo aviso.
78

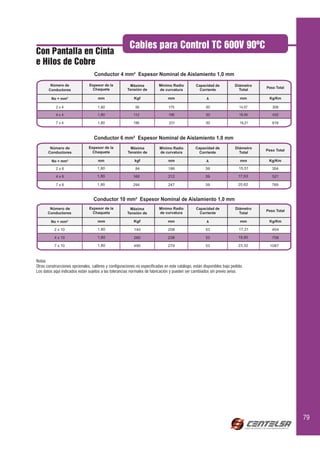

7. Cables para Control TC 600V 90ºC
Con Pantalla en Cinta
e Hilos de Cobre
Conductor 4 mm² Espesor Nominal de Aislamiento 1,0 mm
Número de Espesor de la Máxima Mínimo Radio Capacidad de Diámetro
Chaqueta Peso Total
Conductores Tensión de de curvatura Corriente Total
No + mm² mm Kgf mm A mm Kg/Km
2x4 1,80 56 175 30 14,57 308
4x4 1,80 112 198 30 16,49 432
7x4 1,80 196 231 30 19,21 618
Conductor 6 mm² Espesor Nominal de Aislamiento 1,0 mm
Número de Espesor de la Máxima Mínimo Radio Capacidad de Diámetro
Chaqueta Peso Total
Conductores Tensión de de curvatura Corriente Total
No + mm² mm kgf mm A mm Kg/Km
2x6 1,80 84 186 39 15,51 354
4x6 1,80 168 212 39 17,63 521
7x6 1,80 294 247 39 20,62 769
Conductor 10 mm² Espesor Nominal de Aislamiento 1,0 mm
Número de Espesor de la Máxima Mínimo Radio Capacidad de Diámetro
Peso Total
Conductores Chaqueta Tensión de de curvatura Corriente Total
No + mm² mm Kgf mm A mm Kg/Km
2 x 10 1,80 140 208 53 17,31 454
4 x 10 1,80 280 238 53 19,80 708
7 x 10 1,80 490 279 53 23,32 1087
Notas
Otras construcciones opcionales, calibres y configuraciones no especificadas en este catálogo, están disponibles bajo pedido.
Los datos aquí indicados están sujetos a las tolerancias normales de fabricación y pueden ser cambiados sin previo aviso.
79

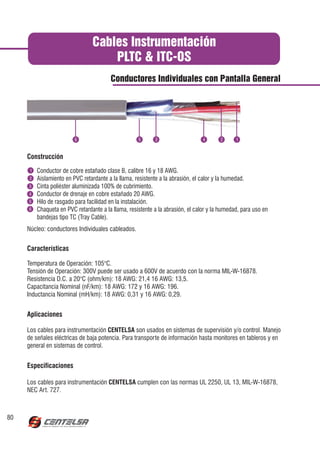

8. Cables Instrumentación
PLTC & ITC-OS
Conductores Individuales con Pantalla General
3 3 3
1 Conductor de cobre estañado clase B, calibre 16 y 18 AWG.
2 Aislamiento en PVC retardante a la llama, resistente a la abrasión, el calor y la humedad.
3 Cinta poliéster aluminizada 100% de cubrimiento.
4 Conductor de drenaje en cobre estañado 20 AWG.
5 Hilo de rasgado para facilidad en la instalación.
6 Chaqueta en PVC retardante a la llama, resistente a la abrasión, el calor y la humedad, para uso en
bandejas tipo TC (Tray Cable).
Núcleo: conductores Individuales cableados.
Temperatura de Operación: 105°C.
Tensión de Operación: 300V puede ser usado a 600V de acuerdo con la norma MIL-W-16878.
Resistencia D.C. a 20°C (ohm/km): 18 AWG: 21,4 16 AWG: 13,5.
Capacitancia Nominal (nF/km): 18 AWG: 172 y 16 AWG: 196.
Inductancia Nominal (mH/km): 18 AWG: 0,31 y 16 AWG: 0,29.
80

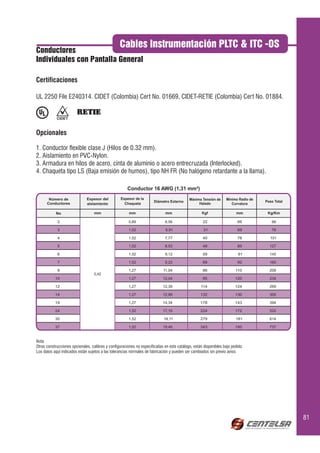

9. Cables Instrumentación PLTC & ITC -OS
Conductores
Individuales con Pantalla General
UL 2250 File E240314. CIDET (Colombia) Cert No. 01669, CIDET-RETIE (Colombia) Cert No. 01884.
1. Conductor flexible clase J (Hilos de 0.32 mm).
2. Aislamiento en PVC-Nylon.
3. Armadura en hilos de acero, cinta de aluminio o acero entrecruzada (Interlocked).
4. Chaqueta tipo LS (Baja emisión de humos), tipo NH FR (No halógeno retardante a la llama).
Conductor 16 AWG (1,31 mm²)
Número de Espesor del Espesor de la Máxima Tensión de Mínimo Radio de
Diámetro Externo Peso Total
Conductores aislamiento Chaqueta Halado Curvatura
No mm mm mm Kgf mm Kg/Km
2 0,89 6,56 22 66 66
3 1,02 6,91 31 69 78
4 1,02 7,77 40 78 101
5 1,02 8,53 49 85 127
6 1,02 9,12 59 91 145
7 1,02 9,22 68 92 160
9 1,27 11,04 86 110 208
0,42
10 1,27 12,04 95 120 234
12 1,27 12,39 114 124 269
14 1,27 12,99 132 130 305
19 1,27 14,34 178 143 394
24 1,52 17,16 224 172 520
30 1,52 18,11 279 181 614
37 1,52 19,46 343 195 737
Nota
Otras construcciones opcionales, calibres y configuraciones no especificadas en este catálogo, están disponibles bajo pedido.
Los datos aquí indicados están sujetos a las tolerancias normales de fabricación y pueden ser cambiados sin previo aviso.
81

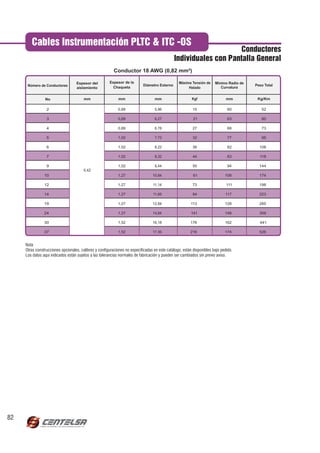

10. Cables Instrumentación PLTC & ITC -OS
Conductores
Individuales con Pantalla General
Conductor 18 AWG (0,82 mm²)
Espesor del Espesor de la Máxima Tensión de Mínimo Radio de
Número de Conductores Diámetro Externo Peso Total
aislamiento Chaqueta Halado Curvatura
No mm mm mm Kgf mm Kg/Km
2 0,89 5,96 15 60 52
3 0,89 6,27 21 63 60
4 0,89 6,78 27 68 73
5 1,02 7,72 32 77 95
6 1,02 8,22 38 82 108
7 1,02 8,32 44 83 118
9 1,02 9,44 55 94 144
0,42
10 1,27 10,84 61 108 174
12 1,27 11,14 73 111 198
14 1,27 11,66 84 117 223
19 1,27 12,84 113 128 285
24 1,27 14,84 141 148 359
30 1,52 16,18 176 162 441
37 1,52 17,36 216 174 526
Nota
Otras construcciones opcionales, calibres y configuraciones no especificadas en este catálogo, están disponibles bajo pedido.
Los datos aquí indicados están sujetos a las tolerancias normales de fabricación y pueden ser cambiados sin previo aviso.
82

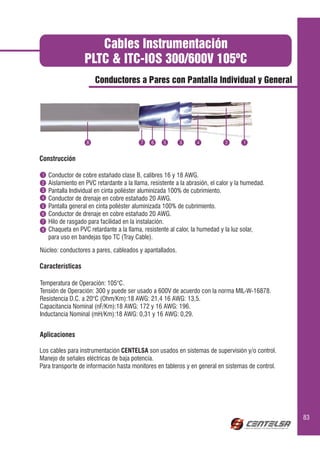

11. Cables Instrumentación
PLTC & ITC-IOS 300/600V 105ºC
Conductores a Pares con Pantalla Individual y General
6 3 3
Construcción
1 Conductor de cobre estañado clase B, calibres 16 y 18 AWG.
2 Aislamiento en PVC retardante a la llama, resistente a la abrasión, el calor y la humedad.
3 Pantalla Individual en cinta poliéster aluminizada 100% de cubrimiento.
4 Conductor de drenaje en cobre estañado 20 AWG.
5 Pantalla general en cinta poliéster aluminizada 100% de cubrimiento.
6 Conductor de drenaje en cobre estañado 20 AWG.
7 Hilo de rasgado para facilidad en la instalación.
8 Chaqueta en PVC retardante a la llama, resistente al calor, la humedad y la luz solar,
para uso en bandejas tipo TC (Tray Cable).
Núcleo: conductores a pares, cableados y apantallados.
Características
Temperatura de Operación: 105°C.
Tensión de Operación: 300 y puede ser usado a 600V de acuerdo con la norma MIL-W-16878.
Resistencia D.C. a 20°C (Ohm/Km):18 AWG: 21,4 16 AWG: 13,5.
Capacitancia Nominal (nF/Km):18 AWG: 172 y 16 AWG: 196.
Inductancia Nominal (mH/Km):18 AWG: 0,31 y 16 AWG: 0,29.
Aplicaciones
Los cables para instrumentación CENTELSA son usados en sistemas de supervisión y/o control.
Manejo de señales eléctricas de baja potencia.
Para transporte de información hasta monitores en tableros y en general en sistemas de control.
83

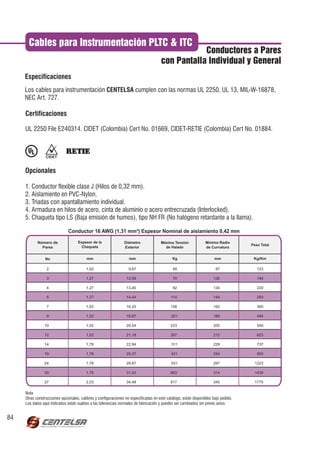

12. Cables para Instrumentación PLTC & ITC
Conductores a Pares
con Pantalla Individual y General
UL 2250 File E240314. CIDET (Colombia) Cert No. 01669, CIDET-RETIE (Colombia) Cert No. 01884.
1. Conductor flexible clase J (Hilos de 0,32 mm).
2. Aislamiento en PVC-Nylon.
3. Triadas con apantallamiento individual.
4. Armadura en hilos de acero, cinta de aluminio o acero entrecruzada (Interlocked).
5. Chaqueta tipo LS (Baja emisión de humos), tipo NH FR (No halógeno retardante a la llama).
Conductor 16 AWG (1,31 mm²) Espesor Nominal de aislamiento 0,42 mm
Número de Espesor de la Diámetro Máxima Tensión Mínimo Radio
Peso Total
Pares Chaqueta Exterior de Halado de Curvatura
No mm mm Kg mm Kg/Km
2 1,02 9,67 48 97 123
3 1,27 12,59 70 126 194
4 1,27 13,40 92 134 230
5 1,27 14,44 114 144 293
7 1,52 16,25 158 162 390
9 1,52 18,87 201 189 494
10 1,52 20,54 223 205 540
12 1,52 21,18 267 212 623
14 1,78 22,84 311 228 737
19 1,78 25,37 421 254 955
24 1,78 29,67 531 297 1223
30 1,78 31,43 663 314 1439
37 2,03 34,48 817 345 1775
Nota
Otras construcciones opcionales, calibres y configuraciones no especificadas en este catálogo, están disponibles bajo pedido.
Los datos aquí indicados están sujetos a las tolerancias normales de fabricación y pueden ser cambiados sin previo aviso.
84

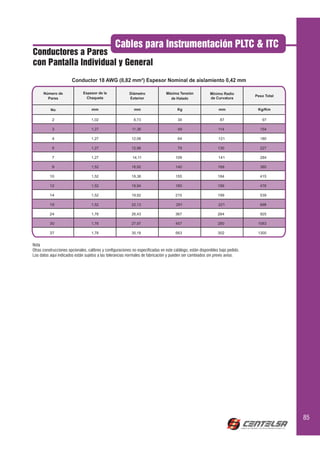

13. Cables para Instrumentación PLTC & ITC
Conductores a Pares
con Pantalla Individual y General
Conductor 18 AWG (0,82 mm²) Espesor Nominal de aislamiento 0,42 mm
Número de Espesor de la Diámetro Máxima Tensión Mínimo Radio
Peso Total
Pares Chaqueta Exterior de Halado de Curvatura
No mm mm Kg mm Kg/Km
2 1,02 8,73 34 87 97
3 1,27 11,36 49 114 154
4 1,27 12,06 64 121 180
5 1,27 12,98 79 130 227
7 1,27 14,11 109 141 284
9 1,52 16,92 140 169 380
10 1,52 18,38 155 184 415
12 1,52 18,94 185 189 476
14 1,52 19,92 215 199 539
19 1,52 22,13 291 221 698
24 1,78 26,43 367 264 925
30 1,78 27,97 457 280 1083
37 1,78 30,18 563 302 1300
Nota
Otras construcciones opcionales, calibres y configuraciones no especificadas en este catálogo, están disponibles bajo pedido.
Los datos aquí indicados están sujetos a las tolerancias normales de fabricación y pueden ser cambiados sin previo aviso.
85

14. Información Técnica

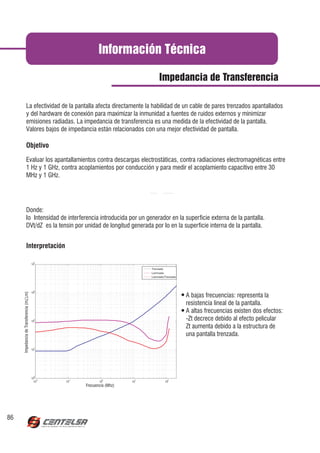

Impedancia de Transferencia
La efectividad de la pantalla afecta directamente la habilidad de un cable de pares trenzados apantallados
y del hardware de conexión para maximizar la inmunidad a fuentes de ruidos externos y minimizar
emisiones radiadas. La impedancia de transferencia es una medida de la efectividad de la pantalla.
Valores bajos de impedancia están relacionados con una mejor efectividad de pantalla.
Evaluar los apantallamientos contra descargas electrostáticas, contra radiaciones electromagnéticas entre
1 Hz y 1 GHz, contra acoplamientos por conducción y para medir el acoplamiento capacitivo entre 30
MHz y 1 GHz.
Donde:
Io Intensidad de interferencia introducida por un generador en la superficie externa de la pantalla.
DVt/dZ es la tensin por unidad de longitud generada por Io en la superficie interna de la pantalla.
4
10
Trenzado
Laminada
Laminado/Trenzado
3
Impedancia de Transferencia (m m)
10
A bajas frecuencias: representa la
resistencia lineal de la pantalla.
A altas frecuencias existen dos efectos:
2
10
-Zt decrece debido al efecto pelicular
Zt aumenta debido a la estructura de
una pantalla trenzada.
1
10
0
10
-2 -1 0 1 2
10 10 10 10 10
Frecuencia (Mhz)
86

15. Información Técnica
Elementos Básicos

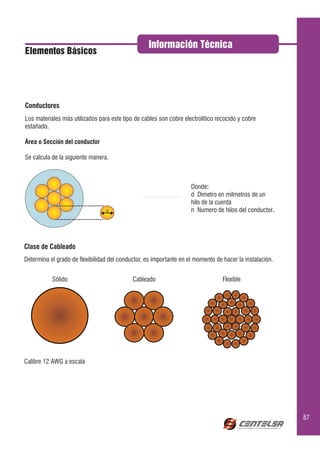

Conductores
Los materiales más utilizados para este tipo de cables son cobre electrolítico recocido y cobre
estañado.
Área o Sección del conductor
Se calcula de la siguiente manera.
Donde:
d Dimetro en milmetros de un
hilo de la cuerda
d n Numero de hilos del conductor.
Clase de Cableado
Determina el grado de flexibilidad del conductor, es importante en el momento de hacer la instalación.
Sólido Cableado Flexible
Calibre 12 AWG a escala
87

16. Información Técnica
Elementos Básicos

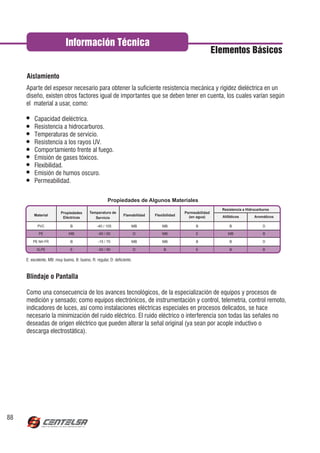

Aparte del espesor necesario para obtener la suficiente resistencia mecánica y rigidez dieléctrica en un
diseño, existen otros factores igual de importantes que se deben tener en cuenta, los cuales varían según
el material a usar, como:
Capacidad dieléctrica.
Resistencia a hidrocarburos.
Temperaturas de servicio.
Resistencia a los rayos UV.
Comportamiento frente al fuego.
Emisión de gases tóxicos.
Flexibilidad.
Emisión de humos oscuro.
Permeabilidad.
Propiedades de Algunos Materiales
Resistencia a Hidrocarburos
Propiedades Temperatura de Permeabilidad
Material Flamabilidad Flexibilidad (en agua) Alifáticos Aromáticos
Eléctricas Servicio
PVC B -40 / 105 MB MB B B D
PE MB -60 / 80 D MB E MB B
PE NH FR B -15 / 70 MB MB B B D
XLPE E -50 / 90 D B E B B
E: excelente, MB: muy bueno, B: bueno, R: regular, D: deficiente.
Como una consecuencia de los avances tecnológicos, de la especialización de equipos y procesos de
medición y sensado; como equipos electrónicos, de instrumentación y control, telemetría, control remoto,
indicadores de luces, así como instalaciones eléctricas especiales en procesos delicados, se hace
necesario la minimización del ruido eléctrico. El ruido eléctrico o interferencia son todas las señales no
deseadas de origen eléctrico que pueden alterar la señal original (ya sean por acople inductivo o
descarga electrostática).
88

17. Información Técnica
Elementos Básicos

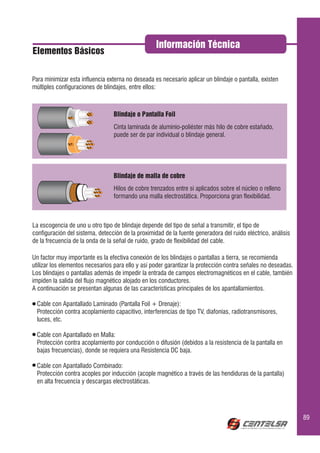

Para minimizar esta influencia externa no deseada es necesario aplicar un blindaje o pantalla, existen
múltiples configuraciones de blindajes, entre ellos:
Blindaje o Pantalla Foil
Cinta laminada de aluminio-poliéster más hilo de cobre estañado,
puede ser de par individual o blindaje general.
Blindaje de malla de cobre
Hilos de cobre trenzados entre si aplicados sobre el núcleo o relleno
formando una malla electrostática. Proporciona gran flexibilidad.
La escogencia de uno u otro tipo de blindaje depende del tipo de señal a transmitir, el tipo de
configuración del sistema, detección de la proximidad de la fuente generadora del ruido eléctrico, análisis
de la frecuencia de la onda de la señal de ruido, grado de flexibilidad del cable.
Un factor muy importante es la efectiva conexión de los blindajes o pantallas a tierra, se recomienda
utilizar los elementos necesarios para ello y así poder garantizar la protección contra señales no deseadas.
Los blindajes o pantallas además de impedir la entrada de campos electromagnéticos en el cable, también
impiden la salida del flujo magnético alojado en los conductores.
A continuación se presentan algunas de las características principales de los apantallamientos.
Cable con Apantallado Laminado (Pantalla Foil + Drenaje):
Protección contra acoplamiento capacitivo, interferencias de tipo TV, diafonías, radiotransmisores,
luces, etc.
Cable con Apantallado en Malla:
Protección contra acoplamiento por conducción o difusión (debidos a la resistencia de la pantalla en
bajas frecuencias), donde se requiera una Resistencia DC baja.
Cable con Apantallado Combinado:
Protección contra acoples por inducción (acople magnético a través de las hendiduras de la pantalla)
en alta frecuencia y descargas electrostáticas.
89

18. Información Técnica
Elementos Básicos

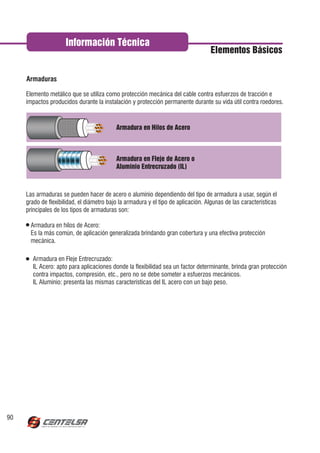

Elemento metálico que se utiliza como protección mecánica del cable contra esfuerzos de tracción e
impactos producidos durante la instalación y protección permanente durante su vida útil contra roedores.
Armadura en Hilos de Acero
Armadura en Fleje de Acero o
Aluminio Entrecruzado (IL)
Las armaduras se pueden hacer de acero o aluminio dependiendo del tipo de armadura a usar, según el
grado de flexibilidad, el diámetro bajo la armadura y el tipo de aplicación. Algunas de las características
principales de los tipos de armaduras son:
Armadura en hilos de Acero:
Es la más común, de aplicación generalizada brindando gran cobertura y una efectiva protección
mecánica.
Armadura en Fleje Entrecruzado:
IL Acero: apto para aplicaciones donde la flexibilidad sea un factor determinante, brinda gran protección
contra impactos, compresión, etc., pero no se debe someter a esfuerzos mecánicos.
IL Aluminio: presenta las mismas características del IL acero con un bajo peso.
90

19. Información Técnica
Elementos Básicos

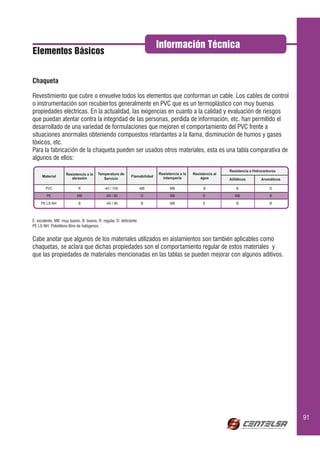

Revestimiento que cubre o envuelve todos los elementos que conforman un cable. Los cables de control
o instrumentación son recubiertos generalmente en PVC que es un termoplástico con muy buenas
propiedades eléctricas. En la actualidad, las exigencias en cuanto a la calidad y evaluación de riesgos
que puedan atentar contra la integridad de las personas, perdida de información, etc. han permitido el
desarrollado de una variedad de formulaciones que mejoren el comportamiento del PVC frente a
situaciones anormales obteniendo compuestos retardantes a la llama, disminución de humos y gases
tóxicos, etc.
Para la fabricación de la chaqueta pueden ser usados otros materiales, esta es una tabla comparativa de
algunos de ellos:
Resistencia a Hidrocarburos
Resistencia a la Temperatura de Resistencia a la Resistencia al
Material Flamabilidad intemperie agua
abrasión Servicio Alifáticos Aromáticos
PVC R -40 / 105 MB MB B B D
PE MB -60 / 80 D MB E MB B
PE LS-NH B -40 / 90 B MB E B B
E: excelente, MB: muy bueno, B: bueno, R: regular, D: deficiente
PE LS-NH: Polietileno libre de halógenos.
Cabe anotar que algunos de los materiales utilizados en aislamientos son también aplicables como
chaquetas, se aclara que dichas propiedades son el comportamiento regular de estos materiales y
que las propiedades de materiales mencionadas en las tablas se pueden mejorar con algunos aditivos.
91

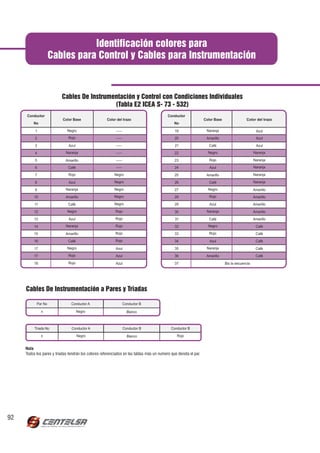

20. Identificación colores para
Cables para Control y Cables para Instrumentación
Cables De Instrumentación y Control con Condiciones Individuales
(Tabla E2 ICEA S- 73 - 532)
Conductor Conductor
Color Base Color del trazo Color Base Color del trazo
No No
1 Negro ___ 19 Naranja Azul
2 Rojo ___ 20 Amarillo Azul
3 Azul ___ 21 Café Azul
4 Naranja ___ 22 Negro Naranja
5 Amarillo ___ 23 Rojo Naranja
6 Café ___ 24 Azul Naranja
7 Rojo Negro 25 Amarillo Naranja
8 Azul Negro 26 Café Naranja
9 Naranja Negro 27 Negro Amarillo
10 Amarillo Negro 28 Rojo Amarillo
11 Café Negro 29 Azul Amarillo
12 Negro Rojo 30 Naranja Amarillo
13 Azul Rojo 31 Café Amarillo
14 Naranja Rojo 32 Negro Café
15 Amarillo Rojo 33 Rojo Café
16 Café Rojo 34 Azul Café
17 Negro Azul 35 Naranja Café
17 Rojo Azul 36 Amarillo Café
18 Rojo Azul 37 Bis la secuencia
Cables De Instrumentación a Pares y Triadas
Par No Conductor A Conductor B
n Negro Blanco
Triada No Conductor A Conductor B Conductor B
n Negro Blanco Rojo
Nota
Todos los pares y triadas tendrán los colores referenciados en las tablas más un numero que denota el par.
92
