MONTAJES      DE   ELECTRONICA
   CONTADOR EN ANILLO
Se trata de un circuito secuencial para
lámparas incandescentes de baja ten-
sión que puede ser empleado como
elemento decorativo o instrumento (las
lámparas serían Leds).




    FLASH SECUNDARIO
Empleando un 2N3055, al cual se le
quita la carcaza, como fototransistor,
construimos una unidad de disparo de
un flash secundario.
La alimentación se hace con tensiones
entre 6 y 15V.




     FUENTE SIMETRICA
Para alimentar circuitos con amplifica-
dores operacionales así como también
para muchas otras aplicaciones, se
emplea una fuente partida. Para quie-
nes tienen una fuente simple, con este
sencillo circuito es posible construir
una fuente simétrica de hasta 20V




Circuitos Electrónicos 5                                     1

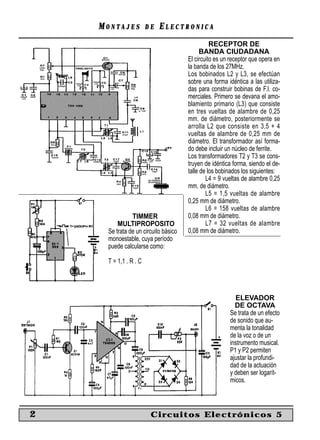

MONTAJES           DE   ELECTRONICA
                                                RECEPTOR DE
                                            BANDA CIUDADANA
                                      El circuito es un receptor que opera en
                                      la banda de los 27MHz.
                                      Los bobinados L2 y L3, se efectúan
                                      sobre una forma idéntica a las utiliza-
                                      das para construir bobinas de F.I. co-
                                      merciales. Primero se devana el amo-
                                      blamiento primario (L3) que consiste
                                      en tres vueltas de alambre de 0,25
                                      mm. de diámetro, posteriormente se
                                      arrolla L2 que consiste en 3,5 + 4
                                      vueltas de alambre de 0,25 mm de
                                      diámetro. El transformador así forma-
                                      do debe incluir un núcleo de ferrite.
                                      Los transformadores T2 y T3 se cons-
                                      truyen de idéntica forma, siendo el de-
                                      talle de los bobinados los siguientes:
                                              L4 = 9 vueltas de alambre 0,25
                                      mm. de diámetro.
                                              L5 = 1,5 vueltas de alambre
                                      0,25 mm de diámetro.
                                              L6 = 158 vueltas de alambre
               TIMMER                 0,08 mm de diámetro.
         MULTIPROPOSITO                       L7 = 32 vueltas de alambre
     Se trata de un circuito básico   0,08 mm de diámetro.
     monoestable, cuya período
     puede calcularse como:

     T = 1,1 . R . C




                                                         ELEVADOR
                                                         DE OCTAVA
                                                       Se trata de un efecto
                                                       de sonido que au-
                                                       menta la tonalidad
                                                       de la voz o de un
                                                       instrumento musical.
                                                       P1 y P2 permiten
                                                       ajustar la profundi-
                                                       dad de la actuación
                                                       y deben ser logarít-
                                                       micos.



2                       Circuitos Electrónicos 5
MONTAJES       DE   ELECTRONICA
 GENERADOR PARA
     AJUSTE DE FI
Construimos un instrumento
sencillo pero eficaz que
puede ser empleado para la
calibración de los receptores
de AM. Emplea compuertas
TTL y no precisa ajuste para
su funcionamiento.
La salida presenta una señal
de 455kHz modulada en
tono.




   BOOSTER DE
GRAVES DE 48W
Con un solo integrado
es posible construir un
refuerzo de graves (para
señales por debajo de
los 200Hz) del orden de
los 48W.

C1 = C2 = 105/fc
donde fc es la frecuencia
de corte del filtro de
nuestro booster. Se co-
necta entre la salida del
amplificador y los par-
lantes.




          MEDIDOR DE
  INTENSIDAD DE CAMPO
Este circuito puede servir para verificar
el funcionamiento de pequeños trans-
misores de radio. Indica la presencia
de ondas de radio cuya frecuencias
estén comprendidas entre 100kHz y
100MHz. La indicación se da en un
simple microamperímetro de 200µA a
fondo de escala.


Circuitos Electrónicos 5                                      3

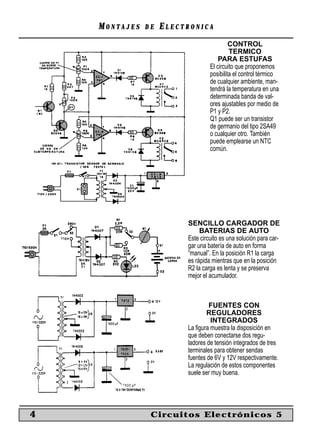

MONTAJES   DE   ELECTRONICA
                                           CONTROL
                                           TERMICO
                                      PARA ESTUFAS
                                  El circuito que proponemos
                                  posibilita el control térmico
                                  de cualquier ambiente, man-
                                  tendrá la temperatura en una
                                  determinada banda de val-
                                  ores ajustables por medio de
                                  P1 y P2.
                                  Q1 puede ser un transistor
                                  de germanio del tipo 2SA49
                                  o cualquier otro. También
                                  puede emplearse un NTC
                                  común.




                         SENCILLO CARGADOR DE
                              BATERIAS DE AUTO
                         Este circuito es una solución para car-
                         gar una batería de auto en forma
                         “manual”. En la posición R1 la carga
                         es rápida mientras que en la posición
                         R2 la carga es lenta y se preserva
                         mejor el acumulador.



                                 FUENTES CON
                                 REGULADORES
                                  INTEGRADOS
                         La figura muestra la disposición en
                         que deben conectarse dos regu-
                         ladores de tensión integrados de tres
                         terminales para obtener sendas
                         fuentes de 6V y 12V respectivamente.
                         La regulación de estos componentes
                         suele ser muy buena.




4               Circuitos Electrónicos 5

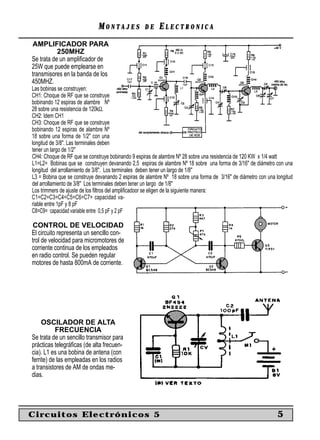

MONTAJES             DE     ELECTRONICA
AMPLIFICADOR PARA
           250MHZ
Se trata de un amplificador de
25W que puede emplearse en
transmisores en la banda de los
450MHZ.
Las bobinas se construyen:
CH1: Choque de RF que se construye
bobinando 12 espiras de alambre Nº
28 sobre una resistencia de 120kΩ.
CH2: Idem CH1
CH3: Choque de RF que se construye
bobinando 12 espiras de alambre Nº
18 sobre una forma de 1/2" con una
longitud de 3/8". Las terminales deben
tener un largo de 1/2"
CH4: Choque de RF que se construye bobinando 9 espiras de alambre Nº 28 sobre una resistencia de 120 KW x 1/4 watt
L1=L2= Bobinas que se construyen devanando 2,5 espiras de alambre Nº 18 sobre una forma de 3/16" de diámetro con una
longitud del arrollamiento de 3/8". Los terminales deben tener un largo de 1/8"
L3 = Bobina que se construye devanando 2 espiras de alambre Nº 18 sobre una forma de 3/16" de diámetro con una longitud
del arrollamiento de 3/8" Los terminales deben tener un largo de 1/8"
Los trimmers de ajuste de los filtros del amplificadoor se eligen de la siguiente manera:
C1=C2=C3=C4=C5=C6=C7= capacidad va-
riable entre 1pF y 8 pF
C8=C9= capacidad variable entre 0,5 pF y 2 pF

 CONTROL DE VELOCIDAD
El circuito representa un sencillo con-
trol de velocidad para micromotores de
corriente continua de los empleados
en radio control. Se pueden regular
motores de hasta 800mA de corriente.




     OSCILADOR DE ALTA
           FRECUENCIA
Se trata de un sencillo transmisor para
prácticas telegráficas (de alta frecuen-
cia). L1 es una bobina de antena (con
ferrite) de las empleadas en los radios
a transistores de AM de ondas me-
dias.




Circuitos Electrónicos 5                                                                                        5

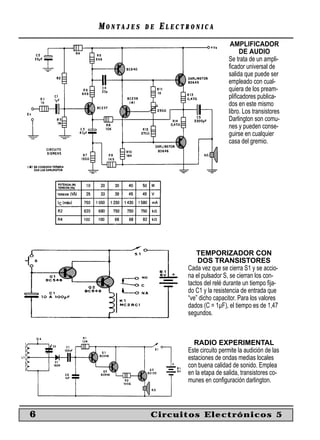

MONTAJES   DE   ELECTRONICA
                                           AMPLIFICADOR
                                               DE AUDIO
                                          Se trata de un ampli-
                                          ficador universal de
                                          salida que puede ser
                                          empleado con cual-
                                          quiera de los pream-
                                          plificadores publica-
                                          dos en este mismo
                                          libro. Los transistores
                                          Darlington son comu-
                                          nes y pueden conse-
                                          guirse en cualquier
                                          casa del gremio.




                             TEMPORIZADOR CON
                             DOS TRANSISTORES
                         Cada vez que se cierra S1 y se accio-
                         na el pulsador S, se cierran los con-
                         tactos del relé durante un tiempo fija-
                         do C1 y la resistencia de entrada que
                         “ve” dicho capacitor. Para los valores
                         dados (C = 1µF), el tiempo es de 1,47
                         segundos.



                           RADIO EXPERIMENTAL
                         Este circuito permite la audición de las
                         estaciones de ondas medias locales
                         con buena calidad de sonido. Emplea
                         en la etapa de salida, transistores co-
                         munes en configuración darlington.



6               Circuitos Electrónicos 5

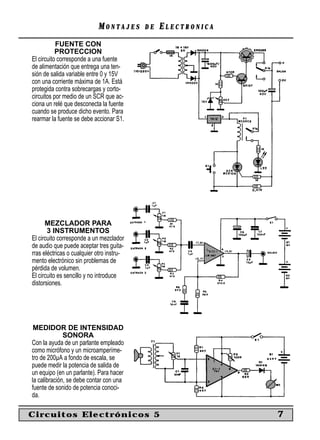

MONTAJES       DE   ELECTRONICA
           FUENTE CON
           PROTECCION
El circuito corresponde a una fuente
de alimentación que entrega una ten-
sión de salida variable entre 0 y 15V
con una corriente máxima de 1A. Está
protegida contra sobrecargas y corto-
circuitos por medio de un SCR que ac-
ciona un relé que desconecta la fuente
cuando se produce dicho evento. Para
rearmar la fuente se debe accionar S1.




      MEZCLADOR PARA
       3 INSTRUMENTOS
El circuito corresponde a un mezclador
de audio que puede aceptar tres guita-
rras eléctricas o cualquier otro instru-
mento electrónico sin problemas de
pérdida de volumen.
El circuito es sencillo y no introduce
distorsiones.




 MEDIDOR DE INTENSIDAD
              SONORA
Con la ayuda de un parlante empleado
como micrófono y un microamperíme-
tro de 200µA a fondo de escala, se
puede medir la potencia de salida de
un equipo (en un parlante). Para hacer
la calibración, se debe contar con una
fuente de sonido de potencia conoci-
da.

Circuitos Electrónicos 5                                      7

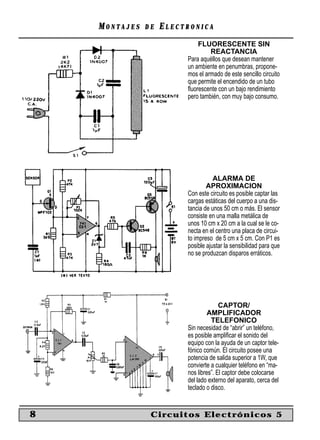

MONTAJES   DE   ELECTRONICA
                             FLUORESCENTE SIN
                                  REACTANCIA
                         Para aquéllos que desean mantener
                         un ambiente en penumbras, propone-
                         mos el armado de este sencillo circuito
                         que permite el encendido de un tubo
                         fluorescente con un bajo rendimiento
                         pero también, con muy bajo consumo.




                                    ALARMA DE
                                 APROXIMACION
                         Con este circuito es posible captar las
                         cargas estáticas del cuerpo a una dis-
                         tancia de unos 50 cm o más. El sensor
                         consiste en una malla metálica de
                         unos 10 cm x 20 cm a la cual se le co-
                         necta en el centro una placa de circui-
                         to impreso de 5 cm x 5 cm. Con P1 es
                         posible ajustar la sensibilidad para que
                         no se produzcan disparos erráticos.




                                       CAPTOR/
                                  AMPLIFICADOR
                                   TELEFONICO
                         Sin necesidad de “abrir” un teléfono,
                         es posible amplificar el sonido del
                         equipo con la ayuda de un captor tele-
                         fónico común. El circuito posee una
                         potencia de salida superior a 1W, que
                         convierte a cualquier teléfono en “ma-
                         nos libres”. El captor debe colocarse
                         del lado externo del aparato, cerca del
                         teclado o disco.


8               Circuitos Electrónicos 5

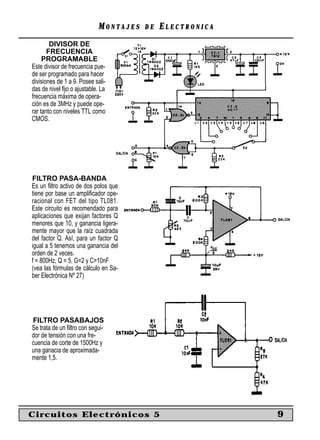

MONTAJES   DE   ELECTRONICA
        DIVISOR DE
       FRECUENCIA
     PROGRAMABLE
Este divisor de frecuencia pue-
de ser programado para hacer
divisiones de 1 a 9. Posee sali-
das de nivel fijo o ajustable. La
frecuencia máxima de opera-
ción es de 3MHz y puede ope-
rar tanto con niveles TTL como
CMOS.




FILTRO PASA-BANDA
Es un filtro activo de dos polos que
tiene por base un amplificador ope-
racional con FET del tipo TL081.
Este circuito es recomendado para
aplicaciones que exijan factores Q
menores que 10, y ganancia ligera-
mente mayor que la raíz cuadrada
del factor Q. Así, para un factor Q
igual a 5 tenemos una ganancia del
orden de 2 veces.
f = 800Hz, Q = 5, G=2 y C=10nF
(vea las fórmulas de cálculo en Sa-
ber Electrónica Nº 27)




FILTRO PASABAJOS
Se trata de un filtro con segui-
dor de tensión con una fre-
cuencia de corte de 1500Hz y
una ganacia de aproximada-
mente 1,5.




Circuitos Electrónicos 5                                  9

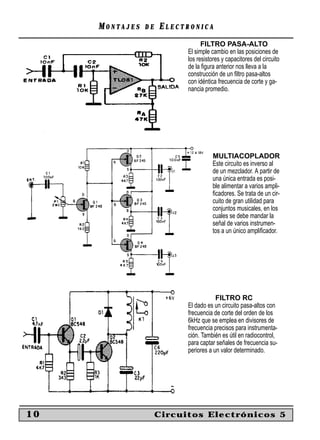

MONTAJES   DE   ELECTRONICA
                                 FILTRO PASA-ALTO
                           El simple cambio en las posiciones de
                           los resistores y capacitores del circuito
                           de la figura anterior nos lleva a la
                           construcción de un filtro pasa-altos
                           con idéntica frecuencia de corte y ga-
                           nancia promedio.




                                      MULTIACOPLADOR
                                      Este circuito es inverso al
                                      de un mezclador. A partir de
                                      una única entrada es posi-
                                      ble alimentar a varios ampli-
                                      ficadores. Se trata de un cir-
                                      cuito de gran utilidad para
                                      conjuntos musicales, en los
                                      cuales se debe mandar la
                                      señal de varios instrumen-
                                      tos a un único amplificador.




                                       FILTRO RC
                           El dado es un circuito pasa-altos con
                           frecuencia de corte del orden de los
                           6kHz que se emplea en divisores de
                           frecuencia precisos para instrumenta-
                           ción. También es útil en radiocontrol,
                           para captar señales de frecuencia su-
                           periores a un valor determinado.




10                   Circuitos Electrónicos 5

Más contenido relacionado

La actualidad más candente

330 Ctos Electronicos
330 Ctos Electronicos330 Ctos Electronicos
330 Ctos Electronicos
Telepizza Valdivia

Circuitos electronicos
Circuitos electronicosCircuitos electronicos
Circuitos electronicos
Milton Fosado

Copia de microonda.pptx blog iru
Copia de microonda.pptx blog iruCopia de microonda.pptx blog iru
Copia de microonda.pptx blog iru
Iru Gomez

Montajes De Electronica Circuitos 3
Montajes De Electronica Circuitos 3Montajes De Electronica Circuitos 3
Montajes De Electronica Circuitos 3
efren1985

150 Circuitos Electronicos
150 Circuitos Electronicos150 Circuitos Electronicos
150 Circuitos Electronicos
F Blanco

Dispositivos
DispositivosDispositivos
Dispositivos
Isabel Mi-Young

Circuitos2
Circuitos2Circuitos2
Circuitos2
loquiyo144

Circuitos Electronicos 4
Circuitos Electronicos 4Circuitos Electronicos 4
Circuitos Electronicos 4
F Blanco

Familias de circuitos integrados lógicos. Por: Edwin Rodriguez- Jimmy Bohorquez
Familias de circuitos integrados lógicos. Por: Edwin Rodriguez- Jimmy BohorquezFamilias de circuitos integrados lógicos. Por: Edwin Rodriguez- Jimmy Bohorquez
Familias de circuitos integrados lógicos. Por: Edwin Rodriguez- Jimmy Bohorquez
Edwin RodriG'z

150 Circuitos Elatronicos, Variados.
150 Circuitos Elatronicos, Variados.150 Circuitos Elatronicos, Variados.
150 Circuitos Elatronicos, Variados.
JORGE SCHLEE

TRANSISTORES
TRANSISTORESTRANSISTORES
TRANSISTORES
Jeremy Garcia

Proyecto 1 electronica
Proyecto 1 electronicaProyecto 1 electronica
Proyecto 1 electronica
darwinxvb

500 proyectos de electronica
500 proyectos de electronica500 proyectos de electronica
500 proyectos de electronica
federicoblanco

Emisor Receptor AM
Emisor Receptor AMEmisor Receptor AM
Emisor Receptor AM
menamigue


La actualidad más candente (14)

330 Ctos Electronicos
330 Ctos Electronicos330 Ctos Electronicos
330 Ctos Electronicos

Circuitos electronicos
Circuitos electronicosCircuitos electronicos
Circuitos electronicos

Copia de microonda.pptx blog iru
Copia de microonda.pptx blog iruCopia de microonda.pptx blog iru
Copia de microonda.pptx blog iru

Montajes De Electronica Circuitos 3
Montajes De Electronica Circuitos 3Montajes De Electronica Circuitos 3
Montajes De Electronica Circuitos 3

150 Circuitos Electronicos
150 Circuitos Electronicos150 Circuitos Electronicos
150 Circuitos Electronicos

Dispositivos
DispositivosDispositivos
Dispositivos

Circuitos2
Circuitos2Circuitos2
Circuitos2

Circuitos Electronicos 4
Circuitos Electronicos 4Circuitos Electronicos 4
Circuitos Electronicos 4

Familias de circuitos integrados lógicos. Por: Edwin Rodriguez- Jimmy Bohorquez
Familias de circuitos integrados lógicos. Por: Edwin Rodriguez- Jimmy BohorquezFamilias de circuitos integrados lógicos. Por: Edwin Rodriguez- Jimmy Bohorquez
Familias de circuitos integrados lógicos. Por: Edwin Rodriguez- Jimmy Bohorquez

150 Circuitos Elatronicos, Variados.
150 Circuitos Elatronicos, Variados.150 Circuitos Elatronicos, Variados.
150 Circuitos Elatronicos, Variados.

TRANSISTORES
TRANSISTORESTRANSISTORES
TRANSISTORES

Proyecto 1 electronica
Proyecto 1 electronicaProyecto 1 electronica
Proyecto 1 electronica

500 proyectos de electronica
500 proyectos de electronica500 proyectos de electronica
500 proyectos de electronica

Emisor Receptor AM
Emisor Receptor AMEmisor Receptor AM
Emisor Receptor AM


Similar a Circuitos Electronicos 5

330 circuitos
330 circuitos330 circuitos
330 circuitos
Vidal Velasquez

2934991 330-circuitos-electronicos
2934991 330-circuitos-electronicos2934991 330-circuitos-electronicos
2934991 330-circuitos-electronicos
Christian Lopez

Montajes De Electronica
Montajes De ElectronicaMontajes De Electronica
Montajes De Electronica
Edgar Martinez

Amplificación y conmutación con transistores BJT Equipo 1.pptx
Amplificación y conmutación con transistores BJT Equipo 1.pptxAmplificación y conmutación con transistores BJT Equipo 1.pptx
Amplificación y conmutación con transistores BJT Equipo 1.pptx
AguilarPatioManuelEm

150 circuitos
150 circuitos150 circuitos
150 circuitos
luiz carlos

proyectos
proyectosproyectos
proyectos
Leo LG

21076877 proyectos-de-electronica
21076877 proyectos-de-electronica21076877 proyectos-de-electronica
21076877 proyectos-de-electronica
ieroyitcm

500proyectosdeelectronica 130317203857-phpapp02
500proyectosdeelectronica 130317203857-phpapp02500proyectosdeelectronica 130317203857-phpapp02
500proyectosdeelectronica 130317203857-phpapp02
Jean Suarez

Proyectos de electrónica
Proyectos de electrónicaProyectos de electrónica
Proyectos de electrónica
clatorre68

150 circuitos
150 circuitos150 circuitos
150 circuitos
Alex Ruby

330 circuitos-electronicos spanish
330 circuitos-electronicos spanish330 circuitos-electronicos spanish
330 circuitos-electronicos spanish
Adilson Gomes

Transistores by abelardo_loli_castromonte_natividad
Transistores by abelardo_loli_castromonte_natividadTransistores by abelardo_loli_castromonte_natividad
Transistores by abelardo_loli_castromonte_natividad
Abelardo Loli Castromonte Natividad

Diodos,
Diodos,Diodos,
Grupo
GrupoGrupo
Presentación TRANSFORMADORES.pdf
Presentación TRANSFORMADORES.pdfPresentación TRANSFORMADORES.pdf
Presentación TRANSFORMADORES.pdf
GiacomoToledo

Circuitos.electronicos.i. .montajes.de.electronica
Circuitos.electronicos.i. .montajes.de.electronicaCircuitos.electronicos.i. .montajes.de.electronica
Circuitos.electronicos.i. .montajes.de.electronica
Emilio Escalante

Bases teoricas2
Bases teoricas2Bases teoricas2
Bases teoricas2
lagran666

Luces audio ritmicas
Luces audio ritmicasLuces audio ritmicas
Luces audio ritmicas
Jorge Luis Aguero Villamil

Alarma con retardo ala entradaysalida
Alarma con retardo ala entradaysalidaAlarma con retardo ala entradaysalida
Alarma con retardo ala entradaysalida
Jorge_Roca

Resumen total
Resumen totalResumen total
Resumen total
Utp arequipa


Similar a Circuitos Electronicos 5 (20)

330 circuitos
330 circuitos330 circuitos
330 circuitos

2934991 330-circuitos-electronicos
2934991 330-circuitos-electronicos2934991 330-circuitos-electronicos
2934991 330-circuitos-electronicos

Montajes De Electronica
Montajes De ElectronicaMontajes De Electronica
Montajes De Electronica

Amplificación y conmutación con transistores BJT Equipo 1.pptx
Amplificación y conmutación con transistores BJT Equipo 1.pptxAmplificación y conmutación con transistores BJT Equipo 1.pptx
Amplificación y conmutación con transistores BJT Equipo 1.pptx

150 circuitos
150 circuitos150 circuitos
150 circuitos

proyectos
proyectosproyectos
proyectos

21076877 proyectos-de-electronica
21076877 proyectos-de-electronica21076877 proyectos-de-electronica
21076877 proyectos-de-electronica

500proyectosdeelectronica 130317203857-phpapp02
500proyectosdeelectronica 130317203857-phpapp02500proyectosdeelectronica 130317203857-phpapp02
500proyectosdeelectronica 130317203857-phpapp02

Proyectos de electrónica
Proyectos de electrónicaProyectos de electrónica
Proyectos de electrónica

150 circuitos
150 circuitos150 circuitos
150 circuitos

330 circuitos-electronicos spanish
330 circuitos-electronicos spanish330 circuitos-electronicos spanish
330 circuitos-electronicos spanish

Transistores by abelardo_loli_castromonte_natividad
Transistores by abelardo_loli_castromonte_natividadTransistores by abelardo_loli_castromonte_natividad
Transistores by abelardo_loli_castromonte_natividad

Diodos,
Diodos,Diodos,
Diodos,

Grupo
GrupoGrupo
Grupo

Presentación TRANSFORMADORES.pdf
Presentación TRANSFORMADORES.pdfPresentación TRANSFORMADORES.pdf
Presentación TRANSFORMADORES.pdf

Circuitos.electronicos.i. .montajes.de.electronica
Circuitos.electronicos.i. .montajes.de.electronicaCircuitos.electronicos.i. .montajes.de.electronica
Circuitos.electronicos.i. .montajes.de.electronica

Bases teoricas2
Bases teoricas2Bases teoricas2
Bases teoricas2

Luces audio ritmicas
Luces audio ritmicasLuces audio ritmicas
Luces audio ritmicas

Alarma con retardo ala entradaysalida
Alarma con retardo ala entradaysalidaAlarma con retardo ala entradaysalida
Alarma con retardo ala entradaysalida

Resumen total
Resumen totalResumen total
Resumen total


Más de F Blanco

Curso ingles 1000 palabras mas utilizadas
Curso ingles 1000 palabras mas utilizadasCurso ingles 1000 palabras mas utilizadas
Curso ingles 1000 palabras mas utilizadas
F Blanco

Ct 018 Analisis De Redes Con Componentes SiméTricas
Ct 018 Analisis De Redes Con Componentes SiméTricasCt 018 Analisis De Redes Con Componentes SiméTricas
Ct 018 Analisis De Redes Con Componentes SiméTricas
F Blanco

Control Secuencial
Control SecuencialControl Secuencial
Control Secuencial
F Blanco

Cont Cables Para Instrumentacion Y Control Centelsa
Cont Cables Para Instrumentacion Y Control CentelsaCont Cables Para Instrumentacion Y Control Centelsa
Cont Cables Para Instrumentacion Y Control Centelsa
F Blanco

Consejo Del Mes 2
Consejo Del Mes 2Consejo Del Mes 2
Consejo Del Mes 2
F Blanco

Conexion Interna De Motores
Conexion Interna De MotoresConexion Interna De Motores
Conexion Interna De Motores
F Blanco

Comunidad Emagister 63424 63424
Comunidad Emagister 63424 63424Comunidad Emagister 63424 63424
Comunidad Emagister 63424 63424
F Blanco

Compuertas Logicasy
Compuertas LogicasyCompuertas Logicasy
Compuertas Logicasy
F Blanco

Compuertas Logicas
Compuertas LogicasCompuertas Logicas
Compuertas Logicas
F Blanco

Codificacion E Identificacion Pares Telefonicos
Codificacion E Identificacion Pares TelefonicosCodificacion E Identificacion Pares Telefonicos
Codificacion E Identificacion Pares Telefonicos
F Blanco

Cobre Desnudo Cable
Cobre Desnudo CableCobre Desnudo Cable
Cobre Desnudo Cable
F Blanco

Circuitos Operacionales
Circuitos OperacionalesCircuitos Operacionales
Circuitos Operacionales
F Blanco

Circuitos Electricos
Circuitos ElectricosCircuitos Electricos
Circuitos Electricos
F Blanco

Circuitos Integrados
Circuitos IntegradosCircuitos Integrados
Circuitos Integrados
F Blanco

Circuitos Electronicos 4
Circuitos Electronicos 4Circuitos Electronicos 4
Circuitos Electronicos 4
F Blanco

Circuitos Electronicos 3
Circuitos Electronicos 3Circuitos Electronicos 3
Circuitos Electronicos 3
F Blanco

Ce Soi
Ce SoiCe Soi
Ce Soi
F Blanco

Cebic08 Sistema 4 Hilosñ
Cebic08 Sistema 4 HilosñCebic08 Sistema 4 Hilosñ
Cebic08 Sistema 4 Hilosñ
F Blanco

Cebic08 Sistema 4 Hilos
Cebic08 Sistema 4 HilosCebic08 Sistema 4 Hilos
Cebic08 Sistema 4 Hilos
F Blanco

Cas06a Arancador Estado Solido
Cas06a Arancador Estado SolidoCas06a Arancador Estado Solido
Cas06a Arancador Estado Solido
F Blanco


Más de F Blanco (20)

Curso ingles 1000 palabras mas utilizadas
Curso ingles 1000 palabras mas utilizadasCurso ingles 1000 palabras mas utilizadas
Curso ingles 1000 palabras mas utilizadas

Ct 018 Analisis De Redes Con Componentes SiméTricas
Ct 018 Analisis De Redes Con Componentes SiméTricasCt 018 Analisis De Redes Con Componentes SiméTricas
Ct 018 Analisis De Redes Con Componentes SiméTricas

Control Secuencial
Control SecuencialControl Secuencial
Control Secuencial

Cont Cables Para Instrumentacion Y Control Centelsa
Cont Cables Para Instrumentacion Y Control CentelsaCont Cables Para Instrumentacion Y Control Centelsa
Cont Cables Para Instrumentacion Y Control Centelsa

Consejo Del Mes 2
Consejo Del Mes 2Consejo Del Mes 2
Consejo Del Mes 2

Conexion Interna De Motores
Conexion Interna De MotoresConexion Interna De Motores
Conexion Interna De Motores

Comunidad Emagister 63424 63424
Comunidad Emagister 63424 63424Comunidad Emagister 63424 63424
Comunidad Emagister 63424 63424

Compuertas Logicasy
Compuertas LogicasyCompuertas Logicasy
Compuertas Logicasy

Compuertas Logicas
Compuertas LogicasCompuertas Logicas
Compuertas Logicas

Codificacion E Identificacion Pares Telefonicos
Codificacion E Identificacion Pares TelefonicosCodificacion E Identificacion Pares Telefonicos
Codificacion E Identificacion Pares Telefonicos

Cobre Desnudo Cable
Cobre Desnudo CableCobre Desnudo Cable
Cobre Desnudo Cable

Circuitos Operacionales
Circuitos OperacionalesCircuitos Operacionales
Circuitos Operacionales

Circuitos Electricos
Circuitos ElectricosCircuitos Electricos
Circuitos Electricos

Circuitos Integrados
Circuitos IntegradosCircuitos Integrados
Circuitos Integrados

Circuitos Electronicos 4
Circuitos Electronicos 4Circuitos Electronicos 4
Circuitos Electronicos 4

Circuitos Electronicos 3
Circuitos Electronicos 3Circuitos Electronicos 3
Circuitos Electronicos 3

Ce Soi
Ce SoiCe Soi
Ce Soi

Cebic08 Sistema 4 Hilosñ
Cebic08 Sistema 4 HilosñCebic08 Sistema 4 Hilosñ
Cebic08 Sistema 4 Hilosñ

Cebic08 Sistema 4 Hilos
Cebic08 Sistema 4 HilosCebic08 Sistema 4 Hilos
Cebic08 Sistema 4 Hilos

Cas06a Arancador Estado Solido
Cas06a Arancador Estado SolidoCas06a Arancador Estado Solido
Cas06a Arancador Estado Solido


Último

MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIAMONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
leia ereni

Second Life, informe de actividad del maestro Tapia
Second Life, informe de actividad del maestro TapiaSecond Life, informe de actividad del maestro Tapia
Second Life, informe de actividad del maestro Tapia
al050121024

La Inteligencia Artificial en la actualidad.docx
La Inteligencia Artificial en la actualidad.docxLa Inteligencia Artificial en la actualidad.docx
La Inteligencia Artificial en la actualidad.docx
luiscohailatenazoa0

CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdfCURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
LagsSolucSoporteTecn

MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdfMODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
SeleniaLavayen

Nuevos tiempos, nuevos espacios.docxdsdsad
Nuevos tiempos, nuevos espacios.docxdsdsadNuevos tiempos, nuevos espacios.docxdsdsad
Nuevos tiempos, nuevos espacios.docxdsdsad
larapalaciosmonzon28

Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
KukiiSanchez

Infografia TCP/IP (Transmission Control Protocol/Internet Protocol)
Infografia TCP/IP (Transmission Control Protocol/Internet Protocol)Infografia TCP/IP (Transmission Control Protocol/Internet Protocol)
Infografia TCP/IP (Transmission Control Protocol/Internet Protocol)
codesiret

REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANOREVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
gisellearanguren1

El uso de las TIC's en la vida cotidiana
El uso de las TIC's en la vida cotidianaEl uso de las TIC's en la vida cotidiana
El uso de las TIC's en la vida cotidiana
231458066

Plan de racionamiento de energía en Venezuela
Plan de racionamiento de energía en VenezuelaPlan de racionamiento de energía en Venezuela
Plan de racionamiento de energía en Venezuela
Gabrielm88

trabajo práctico kuikikiikkidfsmdklfskdnfklsdnfknsdk
trabajo práctico kuikikiikkidfsmdklfskdnfklsdnfknsdktrabajo práctico kuikikiikkidfsmdklfskdnfklsdnfknsdk
trabajo práctico kuikikiikkidfsmdklfskdnfklsdnfknsdk
KukiiSanchez

El uso de las TIC por Cecilia Pozos S..pptx
El uso de las TIC  por Cecilia Pozos S..pptxEl uso de las TIC  por Cecilia Pozos S..pptx
El uso de las TIC por Cecilia Pozos S..pptx
cecypozos703

Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
AbrahamCastillo42

Uso de las Tics en la vida cotidiana.pptx
Uso de las Tics en la vida cotidiana.pptxUso de las Tics en la vida cotidiana.pptx
Uso de las Tics en la vida cotidiana.pptx
231485414

LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptxLA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
pauca1501alvar

Flows: Mejores Prácticas y Nuevos Features
Flows: Mejores Prácticas y Nuevos FeaturesFlows: Mejores Prácticas y Nuevos Features
Flows: Mejores Prácticas y Nuevos Features
Paola De la Torre

Gobernanza con SharePoint Premium de principio a fin
Gobernanza con SharePoint Premium de principio a finGobernanza con SharePoint Premium de principio a fin
Gobernanza con SharePoint Premium de principio a fin
Juan Carlos Gonzalez

Plantilla carrier y tecnologia de TIGO.pptx
Plantilla carrier y tecnologia de TIGO.pptxPlantilla carrier y tecnologia de TIGO.pptx
Plantilla carrier y tecnologia de TIGO.pptx
edwinedsonsuyo

Presentación Seguridad Digital Profesional Azul Oscuro (1).pdf
Presentación Seguridad Digital Profesional Azul Oscuro (1).pdfPresentación Seguridad Digital Profesional Azul Oscuro (1).pdf
Presentación Seguridad Digital Profesional Azul Oscuro (1).pdf
giampierdiaz5


Último (20)

MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIAMONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA
MONOGRAFIA memoria RAM.docx trabajo DE TECNOLOGIA

Second Life, informe de actividad del maestro Tapia
Second Life, informe de actividad del maestro TapiaSecond Life, informe de actividad del maestro Tapia
Second Life, informe de actividad del maestro Tapia

La Inteligencia Artificial en la actualidad.docx
La Inteligencia Artificial en la actualidad.docxLa Inteligencia Artificial en la actualidad.docx
La Inteligencia Artificial en la actualidad.docx

CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdfCURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf
CURSO CAMARAS DE SEGURIDAD 2023 FINAL .pdf

MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdfMODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf
MODELOS MODERNOS DE TECLADOS Y PANTALLAS.pdf

Nuevos tiempos, nuevos espacios.docxdsdsad
Nuevos tiempos, nuevos espacios.docxdsdsadNuevos tiempos, nuevos espacios.docxdsdsad
Nuevos tiempos, nuevos espacios.docxdsdsad

Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...
Morado y Verde Animado Patrón Abstracto Proyecto de Grupo Presentación de Edu...

Infografia TCP/IP (Transmission Control Protocol/Internet Protocol)
Infografia TCP/IP (Transmission Control Protocol/Internet Protocol)Infografia TCP/IP (Transmission Control Protocol/Internet Protocol)
Infografia TCP/IP (Transmission Control Protocol/Internet Protocol)

REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANOREVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO
REVISTA TECNOLOGICA PARA EL DESARROLLO HUMANO

El uso de las TIC's en la vida cotidiana
El uso de las TIC's en la vida cotidianaEl uso de las TIC's en la vida cotidiana
El uso de las TIC's en la vida cotidiana

Plan de racionamiento de energía en Venezuela
Plan de racionamiento de energía en VenezuelaPlan de racionamiento de energía en Venezuela
Plan de racionamiento de energía en Venezuela

trabajo práctico kuikikiikkidfsmdklfskdnfklsdnfknsdk
trabajo práctico kuikikiikkidfsmdklfskdnfklsdnfknsdktrabajo práctico kuikikiikkidfsmdklfskdnfklsdnfknsdk
trabajo práctico kuikikiikkidfsmdklfskdnfklsdnfknsdk

El uso de las TIC por Cecilia Pozos S..pptx
El uso de las TIC  por Cecilia Pozos S..pptxEl uso de las TIC  por Cecilia Pozos S..pptx
El uso de las TIC por Cecilia Pozos S..pptx

Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)
Todo sobre la tarjeta de video (Bienvenidos a mi blog personal)

Uso de las Tics en la vida cotidiana.pptx
Uso de las Tics en la vida cotidiana.pptxUso de las Tics en la vida cotidiana.pptx
Uso de las Tics en la vida cotidiana.pptx

LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptxLA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx
LA GLOBALIZACIÓN RELACIONADA CON EL USO DE HERRAMIENTAS.pptx

Flows: Mejores Prácticas y Nuevos Features
Flows: Mejores Prácticas y Nuevos FeaturesFlows: Mejores Prácticas y Nuevos Features
Flows: Mejores Prácticas y Nuevos Features

Gobernanza con SharePoint Premium de principio a fin
Gobernanza con SharePoint Premium de principio a finGobernanza con SharePoint Premium de principio a fin
Gobernanza con SharePoint Premium de principio a fin

Plantilla carrier y tecnologia de TIGO.pptx
Plantilla carrier y tecnologia de TIGO.pptxPlantilla carrier y tecnologia de TIGO.pptx
Plantilla carrier y tecnologia de TIGO.pptx

Presentación Seguridad Digital Profesional Azul Oscuro (1).pdf
Presentación Seguridad Digital Profesional Azul Oscuro (1).pdfPresentación Seguridad Digital Profesional Azul Oscuro (1).pdf
Presentación Seguridad Digital Profesional Azul Oscuro (1).pdf


Circuitos Electronicos 5

  • 1. MONTAJES DE ELECTRONICA CONTADOR EN ANILLO Se trata de un circuito secuencial para lámparas incandescentes de baja ten- sión que puede ser empleado como elemento decorativo o instrumento (las lámparas serían Leds). FLASH SECUNDARIO Empleando un 2N3055, al cual se le quita la carcaza, como fototransistor, construimos una unidad de disparo de un flash secundario. La alimentación se hace con tensiones entre 6 y 15V. FUENTE SIMETRICA Para alimentar circuitos con amplifica- dores operacionales así como también para muchas otras aplicaciones, se emplea una fuente partida. Para quie- nes tienen una fuente simple, con este sencillo circuito es posible construir una fuente simétrica de hasta 20V Circuitos Electrónicos 5 1
  • 2. MONTAJES DE ELECTRONICA RECEPTOR DE BANDA CIUDADANA El circuito es un receptor que opera en la banda de los 27MHz. Los bobinados L2 y L3, se efectúan sobre una forma idéntica a las utiliza- das para construir bobinas de F.I. co- merciales. Primero se devana el amo- blamiento primario (L3) que consiste en tres vueltas de alambre de 0,25 mm. de diámetro, posteriormente se arrolla L2 que consiste en 3,5 + 4 vueltas de alambre de 0,25 mm de diámetro. El transformador así forma- do debe incluir un núcleo de ferrite. Los transformadores T2 y T3 se cons- truyen de idéntica forma, siendo el de- talle de los bobinados los siguientes: L4 = 9 vueltas de alambre 0,25 mm. de diámetro. L5 = 1,5 vueltas de alambre 0,25 mm de diámetro. L6 = 158 vueltas de alambre TIMMER 0,08 mm de diámetro. MULTIPROPOSITO L7 = 32 vueltas de alambre Se trata de un circuito básico 0,08 mm de diámetro. monoestable, cuya período puede calcularse como: T = 1,1 . R . C ELEVADOR DE OCTAVA Se trata de un efecto de sonido que au- menta la tonalidad de la voz o de un instrumento musical. P1 y P2 permiten ajustar la profundi- dad de la actuación y deben ser logarít- micos. 2 Circuitos Electrónicos 5
  • 3. MONTAJES DE ELECTRONICA GENERADOR PARA AJUSTE DE FI Construimos un instrumento sencillo pero eficaz que puede ser empleado para la calibración de los receptores de AM. Emplea compuertas TTL y no precisa ajuste para su funcionamiento. La salida presenta una señal de 455kHz modulada en tono. BOOSTER DE GRAVES DE 48W Con un solo integrado es posible construir un refuerzo de graves (para señales por debajo de los 200Hz) del orden de los 48W. C1 = C2 = 105/fc donde fc es la frecuencia de corte del filtro de nuestro booster. Se co- necta entre la salida del amplificador y los par- lantes. MEDIDOR DE INTENSIDAD DE CAMPO Este circuito puede servir para verificar el funcionamiento de pequeños trans- misores de radio. Indica la presencia de ondas de radio cuya frecuencias estén comprendidas entre 100kHz y 100MHz. La indicación se da en un simple microamperímetro de 200µA a fondo de escala. Circuitos Electrónicos 5 3
  • 4. MONTAJES DE ELECTRONICA CONTROL TERMICO PARA ESTUFAS El circuito que proponemos posibilita el control térmico de cualquier ambiente, man- tendrá la temperatura en una determinada banda de val- ores ajustables por medio de P1 y P2. Q1 puede ser un transistor de germanio del tipo 2SA49 o cualquier otro. También puede emplearse un NTC común. SENCILLO CARGADOR DE BATERIAS DE AUTO Este circuito es una solución para car- gar una batería de auto en forma “manual”. En la posición R1 la carga es rápida mientras que en la posición R2 la carga es lenta y se preserva mejor el acumulador. FUENTES CON REGULADORES INTEGRADOS La figura muestra la disposición en que deben conectarse dos regu- ladores de tensión integrados de tres terminales para obtener sendas fuentes de 6V y 12V respectivamente. La regulación de estos componentes suele ser muy buena. 4 Circuitos Electrónicos 5
  • 5. MONTAJES DE ELECTRONICA AMPLIFICADOR PARA 250MHZ Se trata de un amplificador de 25W que puede emplearse en transmisores en la banda de los 450MHZ. Las bobinas se construyen: CH1: Choque de RF que se construye bobinando 12 espiras de alambre Nº 28 sobre una resistencia de 120kΩ. CH2: Idem CH1 CH3: Choque de RF que se construye bobinando 12 espiras de alambre Nº 18 sobre una forma de 1/2" con una longitud de 3/8". Las terminales deben tener un largo de 1/2" CH4: Choque de RF que se construye bobinando 9 espiras de alambre Nº 28 sobre una resistencia de 120 KW x 1/4 watt L1=L2= Bobinas que se construyen devanando 2,5 espiras de alambre Nº 18 sobre una forma de 3/16" de diámetro con una longitud del arrollamiento de 3/8". Los terminales deben tener un largo de 1/8" L3 = Bobina que se construye devanando 2 espiras de alambre Nº 18 sobre una forma de 3/16" de diámetro con una longitud del arrollamiento de 3/8" Los terminales deben tener un largo de 1/8" Los trimmers de ajuste de los filtros del amplificadoor se eligen de la siguiente manera: C1=C2=C3=C4=C5=C6=C7= capacidad va- riable entre 1pF y 8 pF C8=C9= capacidad variable entre 0,5 pF y 2 pF CONTROL DE VELOCIDAD El circuito representa un sencillo con- trol de velocidad para micromotores de corriente continua de los empleados en radio control. Se pueden regular motores de hasta 800mA de corriente. OSCILADOR DE ALTA FRECUENCIA Se trata de un sencillo transmisor para prácticas telegráficas (de alta frecuen- cia). L1 es una bobina de antena (con ferrite) de las empleadas en los radios a transistores de AM de ondas me- dias. Circuitos Electrónicos 5 5
  • 6. MONTAJES DE ELECTRONICA AMPLIFICADOR DE AUDIO Se trata de un ampli- ficador universal de salida que puede ser empleado con cual- quiera de los pream- plificadores publica- dos en este mismo libro. Los transistores Darlington son comu- nes y pueden conse- guirse en cualquier casa del gremio. TEMPORIZADOR CON DOS TRANSISTORES Cada vez que se cierra S1 y se accio- na el pulsador S, se cierran los con- tactos del relé durante un tiempo fija- do C1 y la resistencia de entrada que “ve” dicho capacitor. Para los valores dados (C = 1µF), el tiempo es de 1,47 segundos. RADIO EXPERIMENTAL Este circuito permite la audición de las estaciones de ondas medias locales con buena calidad de sonido. Emplea en la etapa de salida, transistores co- munes en configuración darlington. 6 Circuitos Electrónicos 5
  • 7. MONTAJES DE ELECTRONICA FUENTE CON PROTECCION El circuito corresponde a una fuente de alimentación que entrega una ten- sión de salida variable entre 0 y 15V con una corriente máxima de 1A. Está protegida contra sobrecargas y corto- circuitos por medio de un SCR que ac- ciona un relé que desconecta la fuente cuando se produce dicho evento. Para rearmar la fuente se debe accionar S1. MEZCLADOR PARA 3 INSTRUMENTOS El circuito corresponde a un mezclador de audio que puede aceptar tres guita- rras eléctricas o cualquier otro instru- mento electrónico sin problemas de pérdida de volumen. El circuito es sencillo y no introduce distorsiones. MEDIDOR DE INTENSIDAD SONORA Con la ayuda de un parlante empleado como micrófono y un microamperíme- tro de 200µA a fondo de escala, se puede medir la potencia de salida de un equipo (en un parlante). Para hacer la calibración, se debe contar con una fuente de sonido de potencia conoci- da. Circuitos Electrónicos 5 7
  • 8. MONTAJES DE ELECTRONICA FLUORESCENTE SIN REACTANCIA Para aquéllos que desean mantener un ambiente en penumbras, propone- mos el armado de este sencillo circuito que permite el encendido de un tubo fluorescente con un bajo rendimiento pero también, con muy bajo consumo. ALARMA DE APROXIMACION Con este circuito es posible captar las cargas estáticas del cuerpo a una dis- tancia de unos 50 cm o más. El sensor consiste en una malla metálica de unos 10 cm x 20 cm a la cual se le co- necta en el centro una placa de circui- to impreso de 5 cm x 5 cm. Con P1 es posible ajustar la sensibilidad para que no se produzcan disparos erráticos. CAPTOR/ AMPLIFICADOR TELEFONICO Sin necesidad de “abrir” un teléfono, es posible amplificar el sonido del equipo con la ayuda de un captor tele- fónico común. El circuito posee una potencia de salida superior a 1W, que convierte a cualquier teléfono en “ma- nos libres”. El captor debe colocarse del lado externo del aparato, cerca del teclado o disco. 8 Circuitos Electrónicos 5
  • 9. MONTAJES DE ELECTRONICA DIVISOR DE FRECUENCIA PROGRAMABLE Este divisor de frecuencia pue- de ser programado para hacer divisiones de 1 a 9. Posee sali- das de nivel fijo o ajustable. La frecuencia máxima de opera- ción es de 3MHz y puede ope- rar tanto con niveles TTL como CMOS. FILTRO PASA-BANDA Es un filtro activo de dos polos que tiene por base un amplificador ope- racional con FET del tipo TL081. Este circuito es recomendado para aplicaciones que exijan factores Q menores que 10, y ganancia ligera- mente mayor que la raíz cuadrada del factor Q. Así, para un factor Q igual a 5 tenemos una ganancia del orden de 2 veces. f = 800Hz, Q = 5, G=2 y C=10nF (vea las fórmulas de cálculo en Sa- ber Electrónica Nº 27) FILTRO PASABAJOS Se trata de un filtro con segui- dor de tensión con una fre- cuencia de corte de 1500Hz y una ganacia de aproximada- mente 1,5. Circuitos Electrónicos 5 9
  • 10. MONTAJES DE ELECTRONICA FILTRO PASA-ALTO El simple cambio en las posiciones de los resistores y capacitores del circuito de la figura anterior nos lleva a la construcción de un filtro pasa-altos con idéntica frecuencia de corte y ga- nancia promedio. MULTIACOPLADOR Este circuito es inverso al de un mezclador. A partir de una única entrada es posi- ble alimentar a varios ampli- ficadores. Se trata de un cir- cuito de gran utilidad para conjuntos musicales, en los cuales se debe mandar la señal de varios instrumen- tos a un único amplificador. FILTRO RC El dado es un circuito pasa-altos con frecuencia de corte del orden de los 6kHz que se emplea en divisores de frecuencia precisos para instrumenta- ción. También es útil en radiocontrol, para captar señales de frecuencia su- periores a un valor determinado. 10 Circuitos Electrónicos 5
