1. Fotografía - Comunicación Social - UFT
Lic. Marhú McCormick

2. *El iris hace la función del
diafragma, abriendo o
cerrando la pupila en
función de la luz.
*La cornea y el cristalino
son lentes que enfocan los
rayos de luz en el punto
exacto de la retina, como
el objetivo en la cámara.
*El globo ocular hace la
función de cámara oscura.
*Las células fotosensibles de
la retina captan la luz de
forma similar al sensor
digital.

3. *

5. *Es el disco que controla la cantidad de luz
que llega a la película o sensor. El diafragma
o abertura siempre está situado cerca del
objetivo y actúa como el iris del ojo
humano, variando su diámetro podemos
controlar la luz que entra en la cámara.
*

9. Tanto las cámaras análogas como digitales réflex
poseen un espejo móvil detrás del objetivo, con una
inclinación de 45°, que dirige la luz hacia arriba, a un
prisma de cinco lados (pentaprisma) que a su vez
proyecta la imagen en el visor para que pueda ser
observada por el fotógrafo.
Todo esto elimina los errores de encuadre (error de
paralaje).
*

10. Espejo

13. Un pentaprisma es un prisma reflectivo de
cinco caras empleado para desviar un rayo de
luz en ángulo de 90°.
Esta forma de prisma produce la inversión de
la imagen.
*

14. *

18. Dispositivo mecánico por el que se controla el tiempo de
exposición de la película a la luz. Es decir es el que
permite decidir en el momento exacto en el que se hará
la fotografía y el tiempo que estará expuesta a la luz.
*

22. *

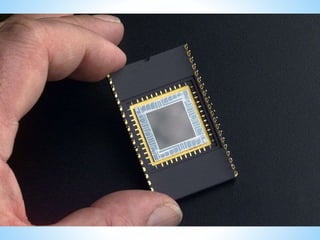

23. • El chip que sustituye el rollo de película en una cámara digital es
una matriz compuesta por varios millones de células fotosensibles
(fotodiodos) muy juntas.
• Estos fotosensores están ordenados en un mosaico, cada uno es
*
capaz de registrar un solo color (RGB).
• Como cada píxel registra sólo un tercio de la información del color,
los otros dos tercios los interpola a partir de la información que
reciben de los fotodiodos cercanos.
• La cámara registra la información de cada color y la interpola para
crear una señal RGB completa para cada píxel.

24. • A fin de registrar los colores tal como los ve el ojo
humano, la mayoría de las matrices de color en los
sensores, contienen más cantidad de fotosensores
verdes, que de rojo y azul porque el ojo humano es
más sensible al verde que a los otros colores.
• De cada fotosensor (o fotodiodo), resultará un píxel
de la imagen. De modo que la capacidad de
resolución de la imagen depende del número de
células fotoeléctricas del CCD ( + números de pixeles
= + resolución).
*

25. Película/
Sensor

27. *

28. Elemento a través del cual se puede ver
anticipadamente la perspectiva y el campo visual
que abarca la fotografía. Todas las cámaras
portátiles, precisan de algún tipo de visor que
permita encuadrar y componer una imagen.
*

31. *El plano focal, es el lugar en donde se encuentra
el material fotosensible (película, papel, foto
sensor) y en donde la imagen debe adquirir mayor
nitidez
*

32. Plano Focal
* Obturador

33. El punto nodal es el punto tras el lente en donde los haces
de luz convergen y se invierten. (si, la imagen se proyecta
al revés en la cámara, al igual que nuestros ojos!)
La Distancia Focal, es la distancia que existe entre el
punto nodal y el plano focal. Se mide en milímetros (mm).
Para que nos sirve conocer todos estos datos y conceptos?
Pues bien, ya que la Distancia Focal se mide en milímetros,
podemos clasificar los distintos tipos de lentes, tal como
hemos expresado, en mm.

35. *Es un conjunto de lentes que concentran los
rayos de luz emanados por el objeto en la
cámara. En su forma más simple lo
definimos como un trozo de vidrio pulido. El
objetivo es alcanzado por la luz que se
dispersa a partir del individuo y le hace
converger de nuevo formando una imagen.
*

42. * Un lente Gran Angular tiene un gran ángulo de
visión, un lente Normal, se asemeja al ángulo
de visión de nuestro ojo y Tele Objetivo por
que “acerca” los elementos que estamos
encuadrando a través de el.

43. *Permite que el eje
óptico pueda moverse,
quedando descentrado
y alterando el plano de
enfoque sobre la
cámara. Con él se
puede conseguir un
aumento de la
profundidad de campo
o trastocarla.
*

46. *Permite que el eje
óptico pueda moverse,
quedando descentrado
y alterando el plano de
enfoque sobre la
cámara. Con él se
puede conseguir un
aumento de la
profundidad de campo
o trastocarla.
*

51. *
*Aquellos especialmente
diseñados para enfocar
correctamente a una
distancia muy pequeña.
casi siempre con longitud
focal comprendida entre
normal y teleobjetivo.

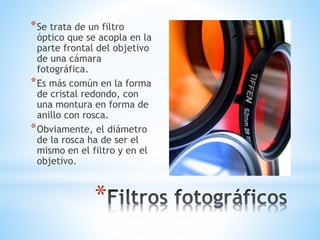

53. *Se trata de un filtro
óptico que se acopla en la
parte frontal del objetivo
de una cámara
fotográfica.
*Es más común en la forma
de cristal redondo, con
una montura en forma de
anillo con rosca.
*Obviamente, el diámetro
de la rosca ha de ser el
mismo en el filtro y en el
objetivo.
*

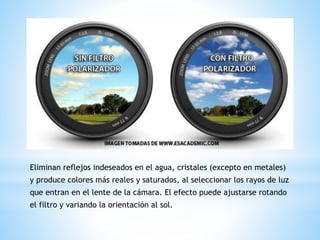

54. Eliminan reflejos indeseados en el agua, cristales (excepto en metales)
y produce colores más reales y saturados, al seleccionar los rayos de luz
que entran en el lente de la cámara. El efecto puede ajustarse rotando
el filtro y variando la orientación al sol.

55. *

56. Filtros UV: También llamados filtros protectores su objetivos es
proteger el objetivos de polvo, arañazos, suciedades, etc. Filtra la
luz ultravioleta por eso el nombre de UV y corrige de un poco el
exceso de color azul en las fotografías. Suelen ser económicos debido
a que sus función es muy básica.

57. También llamados filtros grises nos ayudan a reducir la cantidad de luz.
Nos permiten mayores aberturas de diafragmas bajo iluminación
intensa, un enfoque selectivo, con menor profundidad de campo.
También son posibles exposiciones largas bajo la luz solar para efectos
de movimiento. Con este evitamos la sobreexposición o quemar la
imagen y obtenemos una imagen de un color mas natural. Se suelen
utilizar para realizar el efecto seda en el agua.

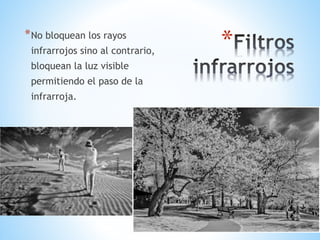

59. * *No bloquean los rayos
infrarrojos sino al contrario,
bloquean la luz visible
permitiendo el paso de la
infrarroja.
