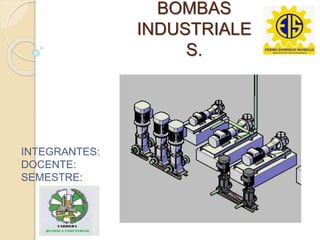

El documento describe diferentes tipos de bombas industriales, incluyendo su funcionamiento y aplicaciones. Explica que las bombas industriales transforman energía mecánica en energía hidráulica para transportar fluidos. Luego describe bombas centrífugas, de alta presión, especiales, neumáticas, sumergibles y de engranajes, detallando sus características distintivas.

1. BOMBAS
INDUSTRIALE
S.
INTEGRANTES:
DOCENTE:
SEMESTRE:

2. ¿Qué son las bombas
industriales?
 Es una máquina que transforma la energía mecánica
que absorbe de un motor eléctrico, térmico, u otros, y
la transfiere a un fluido como energía hidráulica, lo
cual permite que el fluido sea transportado de un
lugar a otro, a un nivel o a diferentes niveles.

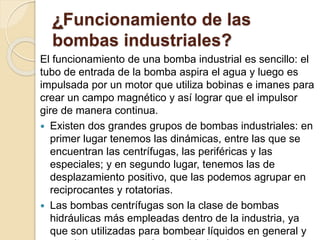

3. ¿Funcionamiento de las
bombas industriales?
El funcionamiento de una bomba industrial es sencillo: el
tubo de entrada de la bomba aspira el agua y luego es
impulsada por un motor que utiliza bobinas e imanes para
crear un campo magnético y así lograr que el impulsor
gire de manera continua.
 Existen dos grandes grupos de bombas industriales: en
primer lugar tenemos las dinámicas, entre las que se
encuentran las centrífugas, las periféricas y las
especiales; y en segundo lugar, tenemos las de
desplazamiento positivo, que las podemos agrupar en
reciprocantes y rotatorias.
 Las bombas centrífugas son la clase de bombas
hidráulicas más empleadas dentro de la industria, ya
que son utilizadas para bombear líquidos en general y

4. Tipos de bombas industriales
Bombas centrifugas
 Las bombas centrífugas transforman
otro tipo de energía en energía cinética,
es decir, aumentan la velocidad del
fluido para poder transportarlo. Son
muy utilizadas para el transporte de
líquidos que contienen partículas
sólidas en suspensión.
 Los tipos de bombas centrífugas se
pueden clasificar según distintos
parámetros:
 •Dirección de flujo: según la dirección
en la que el fluido atraviesa la bomba
(axial, radial o mixta).
 •Posición del eje de rotación :
horizontales, verticales e inclinados.
 •Por diseño de la coraza: voluta o de
turbinas.

5. BOMBAS CENTRIFUGAS
Funcionamiento
 El fluido que se bombea entra
continuamente a través de la boquilla
de succión de la bomba en el centro del
impulsor.
 A partir de aquí, se acelera en dirección
radial hasta el borde del impulsor,
donde drena hacia la carcasa.
 La corriente de fluido se acelera por el
empuje que las palas del impulsor,
gracias a su curvatura, transmiten a la
corriente misma. De esta manera, el
fluido adquiere energía, principalmente
en forma de un aumento en su
velocidad promedio (energía cinética).
 Dentro de la carcasa, el líquido se
ralentiza adecuadamente gracias a la
sección de crecimiento gradual en la
dirección del movimiento.

6. BOMBAS CENTRIFUGAS
Aplicaciones
 Una bomba centrífuga se aplica en diversas
industrias entre las que podemos destacar la
industria alimentaria (para la elaboración de
saborizantes, aceites, grasas, cremas,
mermeladas, chocolate, leche, cerveza, etc), la
industria de la cosmética (cremas, tintes, aceites,
etc.), y la industria farmacéutica (jarabes,
emulsiones o pastas).También son de aplicación
en la industria química para la fabricación de
jabones, detergentes o pinturas, entre otros
muchos productos de uso cotidiano.
 En las industrias petroleras y petroquímicas para
el manejo hidrocarburos y crudo de alta
viscosidad y limpieza industrial con agua a alta
presión ( hifrojet)

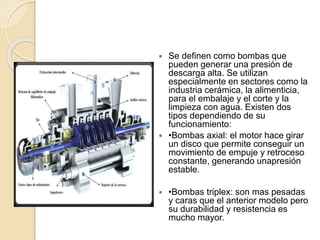

7.  Se definen como bombas que
pueden generar una presión de
descarga alta. Se utilizan
especialmente en sectores como la
industria cerámica, la alimenticia,
para el embalaje y el corte y la
limpieza con agua. Existen dos
tipos dependiendo de su
funcionamiento:
 •Bombas axial: el motor hace girar
un disco que permite conseguir un
movimiento de empuje y retroceso
constante, generando unapresión
estable.
 •Bombas triplex: son mas pesadas
y caras que el anterior modelo pero
su durabilidad y resistencia es
mucho mayor.

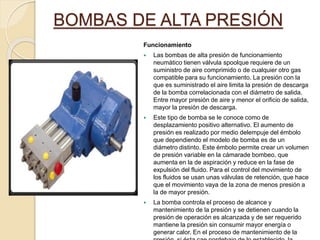

8. BOMBAS DE ALTA PRESIÓN
Funcionamiento
 Las bombas de alta presión de funcionamiento
neumático tienen válvula spoolque requiere de un
suministro de aire comprimido o de cualquier otro gas
compatible para su funcionamiento. La presión con la
que es suministrado el aire limita la presión de descarga
de la bomba correlacionada con el diámetro de salida.
Entre mayor presión de aire y menor el orificio de salida,
mayor la presión de descarga.
 Este tipo de bomba se le conoce como de
desplazamiento positivo alternativo. El aumento de
presión es realizado por medio delempuje del émbolo
que dependiendo el modelo de bomba es de un
diámetro distinto. Este émbolo permite crear un volumen
de presión variable en la cámarade bombeo, que
aumenta en la de aspiración y reduce en la fase de
expulsión del fluido. Para el control del movimiento de
los fluidos se usan unas válvulas de retención, que hace
que el movimiento vaya de la zona de menos presión a
la de mayor presión.
 La bomba controla el proceso de alcance y
mantenimiento de la presión y se detienen cuando la
presión de operación es alcanzada y de ser requerido
mantiene la presión sin consumir mayor energía o
generar calor. En el proceso de mantenimiento de la

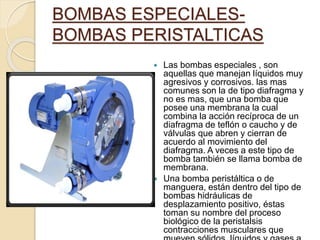

9. BOMBAS ESPECIALES-
BOMBAS PERISTALTICAS
 Las bombas especiales , son
aquellas que manejan líquidos muy
agresivos y corrosivos. las mas
comunes son la de tipo diafragma y
no es mas, que una bomba que
posee una membrana la cual
combina la acción recíproca de un
diafragma de teflón o caucho y de
válvulas que abren y cierran de
acuerdo al movimiento del
diafragma. A veces a este tipo de
bomba también se llama bomba de
membrana.
 Una bomba peristáltica o de
manguera, están dentro del tipo de
bombas hidráulicas de
desplazamiento positivo, éstas
toman su nombre del proceso
biológico de la peristalsis
contracciones musculares que

10. BOMBAS ESPECIALES-
BOMBAS PERISTALTICAS
Funcionamiento
 El funcionamiento de la bomba es muy
sencillo: La acción de bombeo es
lograda por la compresión de una
manguera de elastómero con dos
zapatas diametralmente opuestas. El
movimiento de rotación de las zapatas
desplaza al fluido por la manguera a
moverse delante de cada zapata.
Cuando cada zapata llega al final de la
manguera, el tubo reforzado regresaasu
forma original, garantizando así la
succión y el cebado

11. BOMBAS ESPECIALES-
BOMBAS PERISTALTICAS
Aplicación
 •Maquinas de diálisis
 •Maquina de bombas
para bypass de
corazón abierto
 •Fabricacionde
alimentos
 •Lodo de aguas
residuales
 •Produccionde
farmacéutica

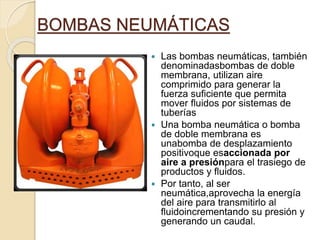

12. BOMBAS NEUMÁTICAS
 Las bombas neumáticas, también
denominadasbombas de doble
membrana, utilizan aire
comprimido para generar la
fuerza suficiente que permita
mover fluidos por sistemas de
tuberías
 Una bomba neumática o bomba
de doble membrana es
unabomba de desplazamiento
positivoque esaccionada por
aire a presiónpara el trasiego de
productos y fluidos.
 Por tanto, al ser
neumática,aprovecha la energía
del aire para transmitirlo al
fluidoincrementando su presión y
generando un caudal.

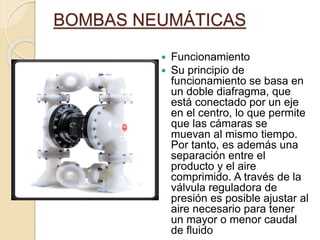

13. BOMBAS NEUMÁTICAS
 Funcionamiento
 Su principio de
funcionamiento se basa en
un doble diafragma, que
está conectado por un eje
en el centro, lo que permite
que las cámaras se
muevan al mismo tiempo.
Por tanto, es además una
separación entre el
producto y el aire
comprimido. A través de la
válvula reguladora de
presión es posible ajustar al
aire necesario para tener
un mayor o menor caudal
de fluido

14. BOMBAS NEUMÁTICAS
Aplicación
 •Agitación de productos químicos, pinturas
y adhesivos
 •El bombeo de residuos peligrosos, ácidos,
productos químicos inflamables.
 •Una fuente de energía para herramientas
neumáticas en entornos inflamables
 •Bombas de instrumentación médica y
odontológica
 •En la industria de manipulación de sólidos,
tanto en partes de mucho polvo.
 •De altas viscosidades, como zonas
cosméticas
 •En el sectoralimenticio, ya que hay
materiales específicos de bombas

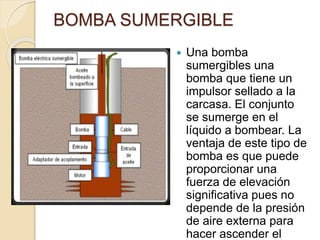

15. BOMBA SUMERGIBLE
 Una bomba
sumergibles una
bomba que tiene un
impulsor sellado a la
carcasa. El conjunto
se sumerge en el
líquido a bombear. La
ventaja de este tipo de
bomba es que puede
proporcionar una
fuerza de elevación
significativa pues no
depende de la presión
de aire externa para
hacer ascender el

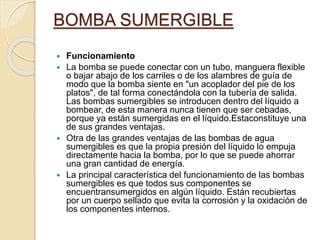

16. BOMBA SUMERGIBLE
 Funcionamiento
 La bomba se puede conectar con un tubo, manguera flexible
o bajar abajo de los carriles o de los alambres de guía de
modo que la bomba siente en "un acoplador del pie de los
platos", de tal forma conectándola con la tubería de salida.
Las bombas sumergibles se introducen dentro del líquido a
bombear, de esta manera nunca tienen que ser cebadas,
porque ya están sumergidas en el líquido.Estaconstituye una
de sus grandes ventajas.
 Otra de las grandes ventajas de las bombas de agua
sumergibles es que la propia presión del líquido lo empuja
directamente hacia la bomba, por lo que se puede ahorrar
una gran cantidad de energía.
 La principal característica del funcionamiento de las bombas
sumergibles es que todos sus componentes se
encuentransumergidos en algún líquido. Están recubiertas
por un cuerpo sellado que evita la corrosión y la oxidación de
los componentes internos.

17. BOMBA SUMERGIBLE
Aplicaciones
 Una de sus aplicaciones más comunes es para los
trabajos de drenaje, aunque también es utilizada para
el bombeo de aguas residuales y el bombeo de
mezclas. Las bombas sumergibles también se ocupan
para la extracción de agua en los pozos.
 Además, se pueden colocar en la parte inferior de un
depósito de combustible, para aumentar la presión en
el fondo y elevar el líquido con mucha más facilidad
que aspirándolo.
 En muchas de las aplicaciones se llegan a agregar los
motores asíncronos de corriente alterna, los cuales
accionan una bomba centrifuga radial. Algunos tipos de
bomba no están capacitados para aplicaciones como el
bombeo de agua caliente o líquidos inflamables.

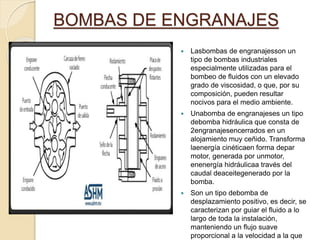

18. BOMBAS DE ENGRANAJES
 Lasbombas de engranajesson un
tipo de bombas industriales
especialmente utilizadas para el
bombeo de fluidos con un elevado
grado de viscosidad, o que, por su
composición, pueden resultar
nocivos para el medio ambiente.
 Unabomba de engranajeses un tipo
debomba hidráulica que consta de
2engranajesencerrados en un
alojamiento muy ceñido.​ Transforma
laenergía cinéticaen forma depar
motor, generada por unmotor,
enenergía hidráulicaa través del
caudal deaceitegenerado por la
bomba.
 Son un tipo debomba de
desplazamiento positivo, es decir, se
caracterizan por guiar el fluido a lo
largo de toda la instalación,
manteniendo un flujo suave
proporcional a la velocidad a la que

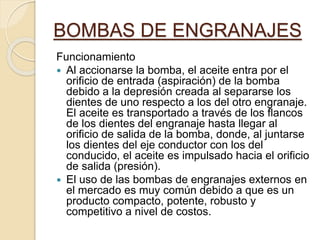

19. BOMBAS DE ENGRANAJES
Funcionamiento
 Al accionarse la bomba, el aceite entra por el
orificio de entrada (aspiración) de la bomba
debido a la depresión creada al separarse los
dientes de uno respecto a los del otro engranaje.
El aceite es transportado a través de los flancos
de los dientes del engranaje hasta llegar al
orificio de salida de la bomba, donde, al juntarse
los dientes del eje conductor con los del
conducido, el aceite es impulsado hacia el orificio
de salida (presión).
 El uso de las bombas de engranajes externos en
el mercado es muy común debido a que es un
producto compacto, potente, robusto y
competitivo a nivel de costos.

20. BOMBAS DE ENGRANAJES
 Aplicaciones
 Transferencia carga
y vaciado en
industria química
(tintas, aditivos,
reactivos, jabones)
 •industria
alimentaria
(chocolate)
 •Industria
energética
(gasolina, aceite,
petróleo, asfalto),
