Este documento describe los diferentes tipos de bombas de desplazamiento positivo, incluyendo bombas de émbolo, de engranaje, de diafragma y de paletas. Explica que estas bombas guían el fluido a lo largo de su trayectoria mediante la reducción del volumen de una cámara, lo que fuerza el movimiento del fluido. También proporciona ejemplos de aplicaciones como el bombeo de agua, combustibles, productos químicos y más.

1. Bombas Volumetricas

2.  Angel Rafael Osama
 Israel

3.  Entender el funcionamiento de las bombas
volumetricas o de desplazamiento positivo.
 Conocer los diferentes tipos de bombas
volumetricas.
 Saber cual es el uso de las bombas volumetricas y
sus aplicaciones.
 Conocer las ventajas y desventajas al usar las
bombas volumetricas.

4. ¿Que es un bomba?
 La bomba es una máquina que absorbe energía
mecánica que puede provenir de un motor
eléctrico, térmico, etc., y la transforma en energía
que la transfiere a un fluido como energía
hidráulica la cual permite que el fluido pueda ser
transportado de un lugar a otro, ya sea un mismo
nivel, diferentes niveles o a diferentes
velocidades. Muchas bombas volumétricas son
reversible, significando que pueden actuar como
motor hidráulico y convertir energía del líquido en
energía mecánica.

5. CLASIFICACION
Se pueden
considerar dos
grandes grupos
Dinámicas
(Centrífugas,
Periféricas y
Especiales
Desplazamiento
Positivo
(Reciprocantes
o alternativas y
Rotatorias).

6. Son las que desplazan liquido,
mediante la creación de un
desequilibrio de presiones dentro
de un entorno cerrado. Este
desequilibrio hace que el líquido
se mueva de un lugar a otro en un
intento de equilibrar la presión. “El
movimiento del desplazamiento
positivo” consiste en el
movimiento de un fluido causado
por la disminución del volumen de
una cámara.
BOMBAS DE DESPLAZAMIENTO
POSITIVO

7. BOMBAS DE DESPLAZAMIENTO POSITIVO
Estas bombas guían al fluido que se desplaza a lo largo
de toda su trayectoria, el cual siempre está contenido
entre el elemento impulsor, que puede ser un embolo,
un diente de engranaje, un aspa, un tornillo y la carcasa
o el cilindro.
El movimiento del desplazamiento positivo consiste en el
movimiento de un fluido causado por la disminución del
volumen de una cámara. Por consiguiente, en una máquina
de desplazamiento positivo, el elemento que origina el
intercambio de energía no tiene necesariamente movimiento
alternativo (émbolo), sino que puede tener movimiento
rotatorio (rotor).
Sin embargo, en las máquinas de desplazamiento positivo,
tanto reciprocantes como rotatorias, siempre hay una cámara
que aumenta de volumen (succión) y disminuye volumen
(impulsión), por esto a éstas máquinas también se les
denomina Volumétricas.

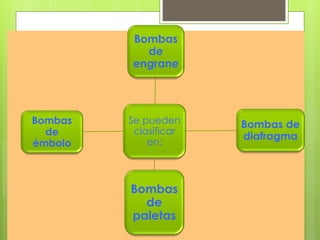

9. Se pueden
clasificar
en:
Bombas
de
engrane
Bombas de
diafragma
Bombas
de
paletas
Bombas
de
émbolo

10. Bombas de Paletas
Bombas de Engranes
Bombas de Diafragma
Bombas de Embolo

11. Bombas de Embolo
 En estas bombas el
líquido es forzado por el
movimiento de uno o
mas pistones ajustados
a sus respectivos
cilindros tal y como lo
hace un compresor
Como durante el trabajo
se produce rozamiento
entre el pistón y el
cilindro, necesitan de
sistemas de lubricación
especiales para poder
ser utilizadas en la
impulsión de líquidos
poco lubricantes tales
como el agua. Tampoco
pueden ser usadas con
líquidos contaminados
con partículas que
resultarían abrasivas
para el conjunto.

12. Bombas de Engranes.
 Las bombas de
engranaje están
especialmente
diseñadas para
bombear: aceites,
lubricantes, grasas
animales y vegetales,
jarabes, pinturas,
resinas, melazas,
mermeladas, etc. En
general, para todo
fluido denso y viscoso
sin partículas sólidas
en suspensión.

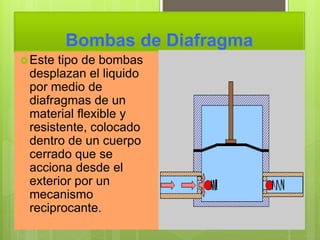

13. Bombas de Diafragma
Este tipo de bombas
desplazan el liquido
por medio de
diafragmas de un
material flexible y
resistente, colocado
dentro de un cuerpo
cerrado que se
acciona desde el
exterior por un
mecanismo
reciprocante.

14. Bombas de Paletas
 Son dispositivos de desplazamiento que consisten
en paletas montadas en un rotor que gira dentro de
una cavidad . Se utilizan en el sector petrolero y
transferencia de agua en sistemas de refrigeracion.

15. Caracteristicas
 Crean la succión y la descarga,
desplazando agua con un elemento móvil.
El espacio que ocupa el agua se llena y
vacía alternativamente forzando y
extrayendo el líquido mediante movimiento
mecánico.
 El término “positivo”, significa que la presión
desarrollada está limitada solamente por la
resistencia estructural de las distintas
partes de la bomba y la descarga no es
afectada por la carga a presión sino que
está determinada por la velocidad de la
bomba y la medida del volumen
desplazado.

16. Caracteristicas
 No tienen límite de presión máxima de
impulsión, esta presión de salida puede llegar a
valores que ponen en peligro la integridad de la
bomba si el conducto de escape se cierra
completamente. Para garantizar el
funcionamiento seguro de ellas, es necesario la
utilización de alguna válvula de seguridad que
derive la salida en caso de obstrucción del
conducto.
 Si el ajuste es apropiado, estas bombas
pueden bombear el aire de su interior y con
ello, crear la suficiente depresión en el
conducto de admisión como para succionar el
líquido a bombear desde niveles mas bajos que
la posición de la bomba, aun cuando estén
llenas de aire.

17. Usos de las Bombas de
Desplazamiento Positivo
 Bombeo en pozos llanos
 Bombeo en pozos profundos
 Para niveles de agua variable
 Bombas de incendio
 Bombas de transferencia y circulación
 Operación por molinos de viento
 Altas cargas a presión
 Alimentación de calderas
 Bombeo de aceite y gasolina
 Fumigadores de cosechas

19. BOMBA ROTATORIA
 Son las que una masa fluida es
confinada en uno o varios
compartimentos que se desplazan
desde la zona de entrada (de baja
presión) hasta la zona de salida (de
alta presión) de la máquina. Algunos
ejemplos de este tipo de máquinas
son la bomba de paletas y la bomba
de engranajes.
 Su principal aplicación es la de
manejar líquidos altamente viscosos,
lo que ninguna otra bomba puede
realizar y hasta puede carecer de
válvula de admisión de carga.

20.  Las bombas rotatorias se usan generalmente para aplicaciones
especiales, con líquidos viscosos, pero realmente pueden bombear
cualquier clase de líquidos, siempre que no contengan sólidos en
suspensión. No obstante, debido a su construcción, su uso más
común, es como bombas de circulación o transferencia de líquidos.
 Como las piezas que originan el desplazamiento son de metal y
rotan, el contacto metálico
entre las partes móviles origina desgastes que posibilitan los re
sbalamientos a altas presiones, es por eso que la efectividad de las
bombas rotatorias disminuye con el uso.
BOMBA ROTATORIA

21. Carácterísticas Principales:
 Son de acción positiva
 Desplazamiento rotativo
 Flujo uniforme
 Construcción compacta
 Carga alta
 Descarga relativamente baja
 Velocidades de operación de moderadas a
altas
 Pocas partes móviles
 Requieren toda la potencia para llevarlas a
su velocidad de operación
 Flujo constante dentro de ciertos límites
para carga variable
 Aspiración limitada

22.  Sí se desprecian los escapes, las bombas rotatorias
descargan un gasto constante independiente de las
presiones variables de descarga.
 El desplazamiento de una bomba rotatoria varia en
forma directamente proporcional con la velocidad,
sólo que la capacidad puede verse afectada por
viscosidades y otros factores.
Carácterísticas Principales:

23. Aplicaciones
 Las aplicaciones típicas incluyen el paso de líquido de todas
las viscosidades, procesos químicos, alimento, descarga de
barcos, lubricación a presión, pintura a presión, sistemas de
enfriamiento, servicio de quemadores de aceite, manejos de
grasa, gases licuados (propano, butano, amonio, freón, etc.),
y un gran número de otros servicios industriales.
BOMBAS ESPECIALES
• Para alimentación de calderas
• Para grasa
• De pozo profundo
• Para lodos y drenaje

25. BOMBA ROTATORIA DE ENGRANES
EXTERNOS
Éstas constituyen al tipo rotatorio más simple. Conforme los
dientes de los engranes se separan en el lado el líquido llena el
espacio, entre ellos.

26. Bombas de Engrane Interno
 Tienen un rotor con dientes cortados internamente y
que encajan en un engrane loco, cortado
externamente.

27. Bombas Reciprocantes o
Alternativas
Llamadas también alternativas, en estas máquinas, el
elemento que proporciona la energía al fluido lo hace
en forma lineal y alternativa. La característica de
funcionamiento es sencilla.
 En las bombas reciprocantes el pistón crea un vacío
parcial dentro del cilindro permitiendo que el agua se
eleve ayudada por la presión atmosférica. Como hace
falta un espacio determinado de tiempo para que se
llene el cilindro, la cantidad de agua que entra al
espacio de desplazamiento dependerá de la
velocidad de la bomba, el tamaño de las válvulas de
entrada y la efectividad del material sellante de las
válvulas y del pistón. Como se muestra en la figura.

29. Caracteristicas
 El término alternativo se define como movimiento hacia atrás
y hacia adelante. En la bomba alternativa es este movimiento
hacia atrás y hacia adelante de los pistones dentro de los
cilindros lo que proporciona el flujo de líquido. Las bombas
alternativas, como las bombas rotativas, funcionan sobre el
principio positivo, o sea que en cada empuje entregan un
volumen definido de líquido al sistema.

30. Introducción y funcionamientos de una
bomba de pistón
 Una bomba de pistón es una
bomba hidráulica que genera el
movimiento en el mismo
mediante el
 movimiento de un pistón. Las
bombas de pistones son del tipo
bombas volumétricas, y se
emplean para el movimiento de
fluidos a alta presión o fluidos de
elevadas viscosidades o
densidades.
 Cada movimiento del pistón
desaloja, en cada movimiento un
mismo volumen de fluido, que
equivale al volumen ocupado por
el pistón durante la carrera del
mismo.

31. Aplicaciones
Industria del agua a alta
presión
 Para hidrolimpiadoras,
normalmente en
disposición de tres
pistones cerámicos en
línea para equipos
industriales y
profesionales, y de plato
oscilante para las
aplicaciones de bricolaje.
 Para equipos de corte por
chorro de agua, en las que
actúa como impulsor
primario antes del
multiplicador de presión
 En equipos de chorreo de
arena por agua a alta
presión.

32.  Industria de la
minería y la
construcción
 Bombeo de
hormigón
 Bombeo de agua
a alta presión
para perforadoras
y tuneladoras
 Como bomba de
relleno de
reservorios de
petróleo en los
pozos
petrolíferos.
Aplicaciones

33. Agricultura
 Como bomba para fumigación Y
tratamientos fitosanitarios
 Como bomba de trasvase en
bodegas.
 Bombas de embolo
 Bomba elevadora de combustible
 Se conoce como bomba
elevadora, de alimentación, de
suministro, O de transferencia Y
su función es la de transferir el
combustible A través de los filtros
hasta llegar A la bomba de
inyección.
Aplicaciones

34. Ventajas de las bombas
reciprocantes
 Las ventajas de las bombas reciprocantes
de pozo llano son:
 Alta presión disponible.
 Autocebantes (dentro de ciertos límites).
 Flujo constante para cargas a presión
variable.
 Adaptabilidad a ser movidas manualmente
o por motor.

35. Desventajas de las Bombas
Reciprocantes
 Baja descarga
 Baja eficiencia comparada con las bombas
centrifugas
 Muchas partes móviles
 Requieren mantenimiento a intervalos frecuentes
 Succión limitada
 Costo relativamente alto para la cantidad de agua
suministrada
 Requieren un torque considerable para llevarlas a
su velocidad
 Flujo pulsante en la descarga

36.  Los productos que manipulan las bombas en la
industria de la alimentación pueden ser desde
soluciones acuosas y aceites vegetales ligeros a
jarabes y melazas e gran viscosidad, desde
líquidos puros a los que tienen gran proporción de
sólidos. Dada la extensa variedad de
características de estos medios, la industria
emplea casi todos los tipos de bombas, con ciertas
preferencias en aplicaciones concretas, como en el
caso de las máquinas específicamente
proyectadas como bombas para producto
alimenticio con partículas.

37.  Con volumenes bajo
 Donde se requieran altas presiones para el movimiento de fluidos
 Para transferir productos de los tanques de almacenamiento a las tuberias.
 Para mover el agua residual
 Las plantas de gas las utilizan para bombear crudo.
 Sirve para lubricar compresores y mucho mas.
Las bombas de desplazamiento positivo se encuentran en todas partes porque
son seguras.
Bombas reciprocas:
 Tienen pistones, embolos y diafragmas. Estos se mueven dentro de un
cilindro hacia delante y hacia atrás.
Bombas rotatorias:
 tienen engranes, lobulos o rotores de rosca. Estos rotan dentro de un
cilindro de manera que ellos puedan mover los fluidos.
Las bombas de desplazamiento positivo se utilizan:

38. Ya se entiende que las bombas
volumétricas su funcionamiento de la
bomba y el paso de los liquidos en
ella se debe al cambio de su
volumen, de modo que el aumento
de presión se realiza por el empuje
de las paredes de las cámaras que
varían su volumen.
Tambien se les conoce como bombas
de desplazamiento positivo, significa
que la presión desarrollada está
limitada solamente por la resistencia
estructural de las distintas partes de la
bomba y su volumen desplazado, en
cada ciclo el órgano propulsor genera
de manera positiva un volumen dado o
cilindrada.
Se pudo conocer que este tipo de
bombas, es usada en las industrias
alimenticias y petroleras debido a su
capacidad de funcionar con fluido
densos y viscosos, como ser el
bombeo de aceite y gasolina.
Muy usado tambien para bombeo en
pozos profundos, para niveles de agua
variable y bombas de incendio, nos da
un pequeño ejemplo de cómo se
aprovecha el nivel de succion debido a
la succión y la descarga producido por
el movimiento mecanico, que con su
cambio volumetrico hace de este tipo
de bombas una de las mas sencillas y
usadas en industrias con fluidos
variables.
Conclusiones
