Este documento proporciona instrucciones para configurar una topología de red utilizando un router Cisco 1941, un switch Cisco 2960 y dos PC. Las instrucciones incluyen conectar los dispositivos según la topología, reiniciar el router y el switch para eliminar cualquier configuración anterior, y omitir los diálogos de configuración inicial para dejar los dispositivos sin configurar.

1. PACKETTRACER
Taller#1

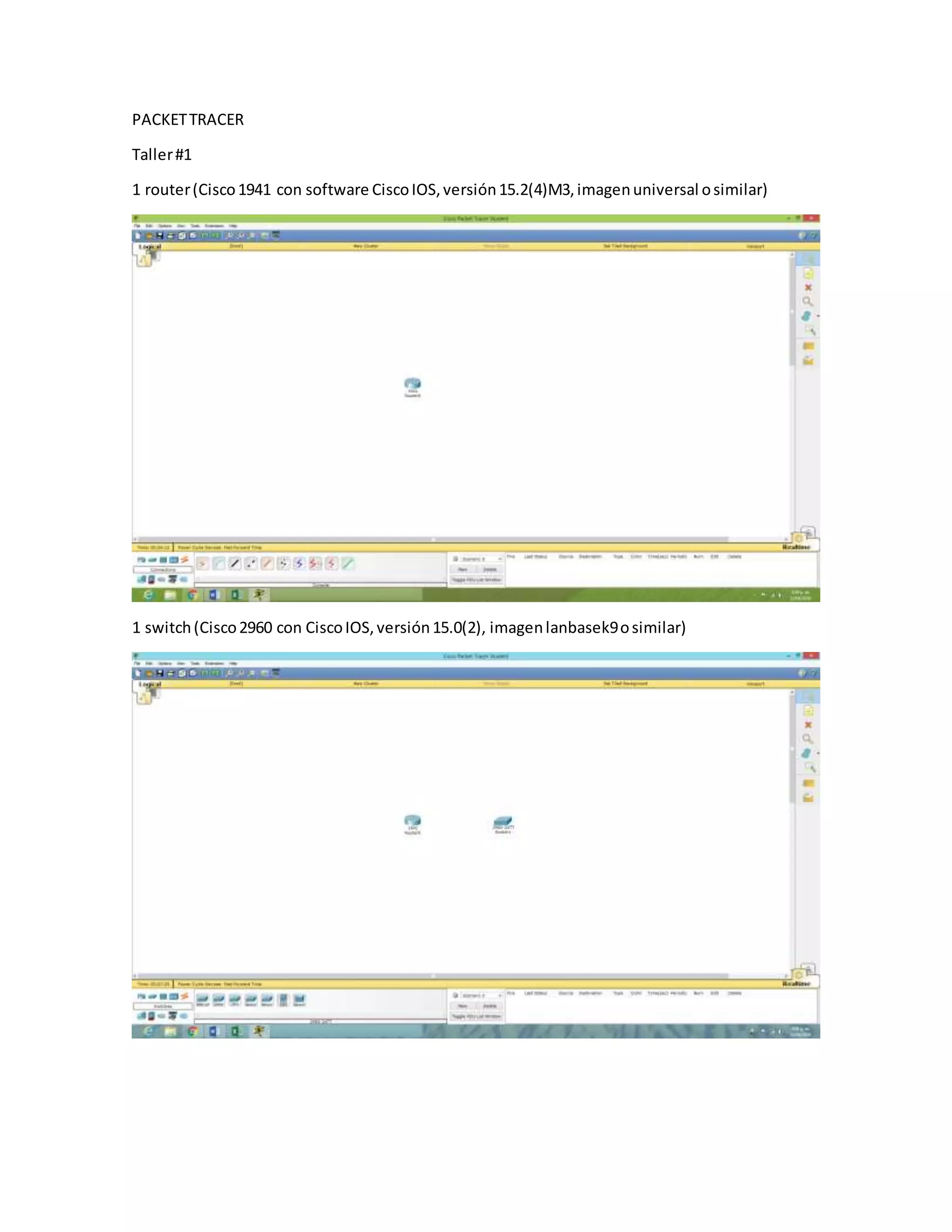

1 router(Cisco1941 con software CiscoIOS,versión15.2(4)M3,imagenuniversal osimilar)
1 switch(Cisco2960 con CiscoIOS,versión15.0(2), imagenlanbasek9osimilar)

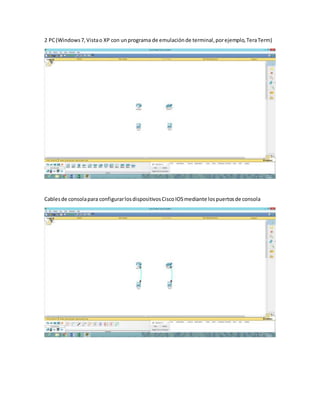

2. 2 PC(Windows7,Vistao XP con unprograma de emulaciónde terminal,porejemplo,TeraTerm)
Cablesde consolapara configurarlosdispositivosCiscoIOSmediante lospuertosde consola

3. Parte 1: Configurarlosdispositivosenlaredsegúnse muestraenla
Topología
Paso1: Realizarel cableadode redtal como se muestraenla topología.
Paso2: Enciendatodoslosdispositivosde latopología.Antesde pasarala parte 2, espere aque
todoslosdispositivosterminenel procesode cargade software.

4. Parte 2: Inicializarel routeryvolveracargar
Paso1: Conéctese al router.
Accedaal routermediante el puertode consolae ingrese al modoEXECprivilegiadoconel
comandoenable.
Router>enable
Router#

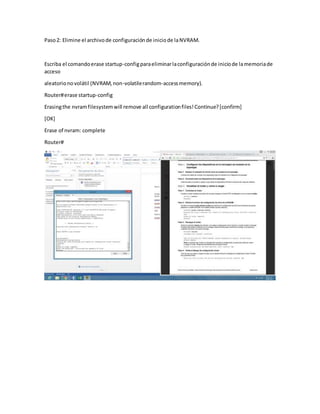

5. Paso2: Elimine el archivode configuraciónde iniciode laNVRAM.
Escriba el comandoerase startup-configparaeliminarlaconfiguraciónde iniciode lamemoriade
acceso
aleatorionovolátil (NVRAM,non-volatilerandom-accessmemory).
Router#erase startup-config
Erasingthe nvramfilesystemwill remove all configurationfiles!Continue?[confirm]
[OK]
Erase of nvram: complete
Router#

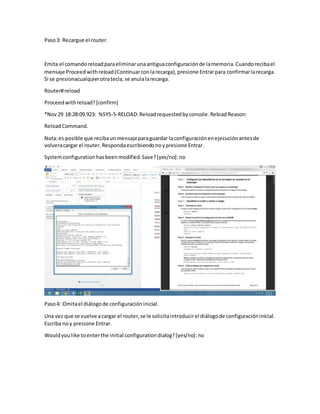

6. Paso3: Recargue el router.
Emita el comandoreloadparaeliminarunaantiguaconfiguraciónde lamemoria.Cuandorecibael
mensaje Proceed withreload(Continuarconlarecarga),presione Entrarpara confirmarlarecarga.
Si se presionacualquierotratecla,se anulalarecarga.
Router#reload
Proceedwithreload?[confirm]
*Nov29 18:28:09.923: %SYS-5-RELOAD:Reloadrequestedbyconsole.ReloadReason:
ReloadCommand.
Nota:es posible que recibaunmensajeparaguardar laconfiguraciónenejecuciónantesde
volveracargar el router.Respondaescribiendonoypresione Entrar.
Systemconfigurationhasbeenmodified.Save?[yes/no]:no
Paso4: Omitael diálogode configuracióninicial.
Una vez que se vuelve acargar el router,se le solicitaintroducirel diálogode configuracióninicial.
Escriba noy presione Entrar.
Wouldyoulike toenterthe initial configurationdialog?[yes/no]:no

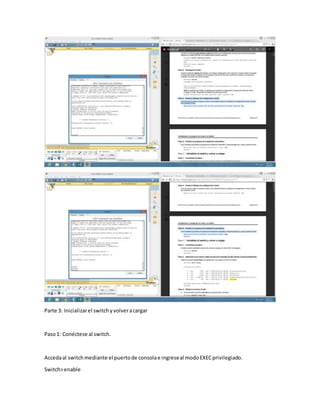

7. Parte 3: Inicializarel switchyvolveracargar
Paso1: Conéctese al switch.
Accedaal switchmediante el puertode consolae ingreseal modoEXECprivilegiado.
Switch>enable

8. Switch#
Paso2: Determine si se crearonredesde árealocal virtuales(VLAN,Virtual Local-AreaNetworks).
Utilice el comandoshowflashparadeterminarsi se crearonVLAN enel switch.
Switch#showflash
Directoryof flash:/
2 -rwx 1919 Mar 1 1993 00:06:33 +00:00 private-config.text
3 -rwx 1632 Mar 1 1993 00:06:33 +00:00 config.text
4 -rwx 13336 Mar 1 1993 00:06:33 +00:00 multiple-fs
5 -rwx 11607161 Mar 1 1993 02:37:06 +00:00 c2960-lanbasek9-mz.150-2.SE.bin
6 -rwx 616 Mar 1 1993 00:07:13 +00:00 vlan.dat
32514048 bytestotal (20886528 bytesfree)
Switch#

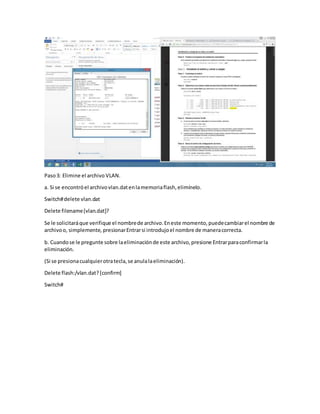

9. Paso3: Elimine el archivo VLAN.
a. Si se encontróel archivovlan.datenlamemoriaflash,elimínelo.
Switch#delete vlan.dat
Delete filename[vlan.dat]?
Se le solicitaráque verifique el nombrede archivo.Eneste momento,puedecambiarel nombre de
archivoo, simplemente, presionarEntrarsi introdujoel nombre de maneracorrecta.
b. Cuandose le pregunte sobre laeliminaciónde este archivo,presione Entrarparaconfirmarla
eliminación.
(Si se presionacualquierotratecla,se anulalaeliminación).
Delete flash:/vlan.dat?[confirm]
Switch#

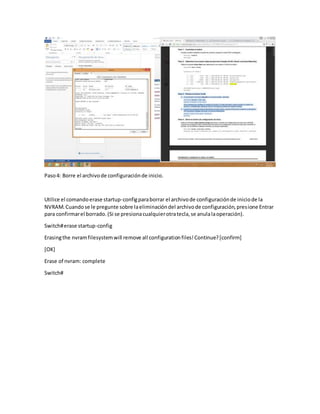

10. Paso4: Borre el archivode configuraciónde inicio.
Utilice el comandoerase startup-configparaborrar el archivode configuraciónde iniciode la
NVRAM.Cuandose le pregunte sobre laeliminacióndel archivode configuración,presione Entrar
para confirmarel borrado.(Si se presionacualquierotratecla,se anulalaoperación).
Switch#erase startup-config
Erasingthe nvramfilesystemwill remove all configurationfiles!Continue?[confirm]
[OK]
Erase of nvram: complete
Switch#

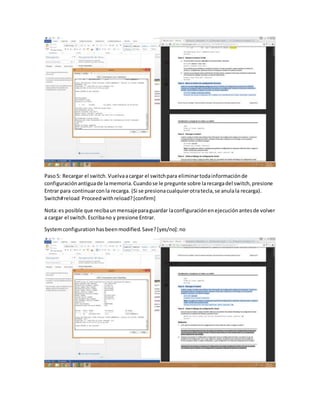

11. Paso5: Recargar el switch.Vuelvaacargar el switchpara eliminartodainformaciónde
configuraciónantiguade lamemoria.Cuandose le pregunte sobre larecargadel switch,presione
Entrar para continuarconla recarga. (Si se presionacualquierotratecla,se anulala recarga).
Switch#reload Proceedwithreload?[confirm]
Nota:es posible que recibaunmensajeparaguardar laconfiguraciónenejecuciónantesde volver
a cargar el switch.Escribano y presione Entrar.
Systemconfigurationhasbeenmodified.Save?[yes/no]:no
