El Modelo Entidad Relación (MER) es un modelo de datos basado en objetos del mundo real llamados entidades y las relaciones entre ellas. Las entidades tienen atributos como características y propiedades, y pueden estar relacionadas entre sí de uno a uno, uno a muchos, o muchos a muchos. El MER se implementa gráficamente mediante un diagrama que identifica las entidades, sus atributos y las relaciones entre ellas.

1. MODELO ENTIDAD RELACIÓN
Elaborado por: Mayra Alcívar

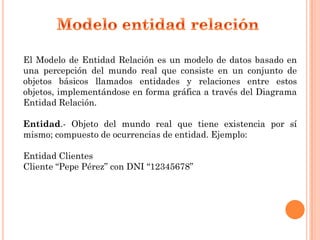

2. El Modelo de Entidad Relación es un modelo de datos basado en
una percepción del mundo real que consiste en un conjunto de
objetos básicos llamados entidades y relaciones entre estos
objetos, implementándose en forma gráfica a través del Diagrama
Entidad Relación.
Entidad.- Objeto del mundo real que tiene existencia por sí
mismo; compuesto de ocurrencias de entidad. Ejemplo:
Entidad Clientes
Cliente “Pepe Pérez” con DNI “12345678”

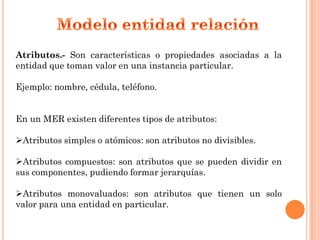

3. Atributos.- Son características o propiedades asociadas a la
entidad que toman valor en una instancia particular.
Ejemplo: nombre, cédula, teléfono.
En un MER existen diferentes tipos de atributos:
Atributos simples o atómicos: son atributos no divisibles.
Atributos compuestos: son atributos que se pueden dividir en
sus componentes, pudiendo formar jerarquías.
Atributos monovaluados: son atributos que tienen un solo
valor para una entidad en particular.

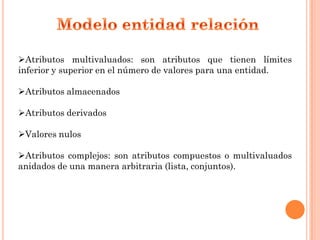

4. Atributos multivaluados: son atributos que tienen límites
inferior y superior en el número de valores para una entidad.
Atributos almacenados
Atributos derivados
Valores nulos
Atributos complejos: son atributos compuestos o multivaluados
anidados de una manera arbitraria (lista, conjuntos).

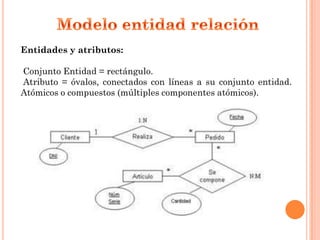

5. Entidades y atributos:
Conjunto Entidad = rectángulo.
Atributo = óvalos, conectados con líneas a su conjunto entidad.
Atómicos o compuestos (múltiples componentes atómicos).

6. Se entiende por Relación a la asociación entre 2 o más entidades.
CLASIFICACION POR CARDINALIDAD

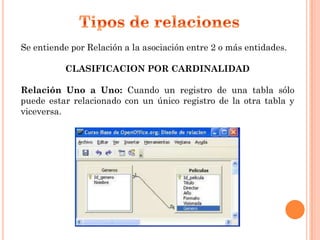

Relación Uno a Uno: Cuando un registro de una tabla sólo
puede estar relacionado con un único registro de la otra tabla y
viceversa.

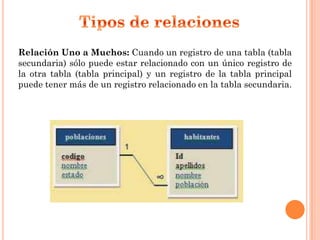

7. Relación Uno a Muchos: Cuando un registro de una tabla (tabla
secundaria) sólo puede estar relacionado con un único registro de
la otra tabla (tabla principal) y un registro de la tabla principal
puede tener más de un registro relacionado en la tabla secundaria.

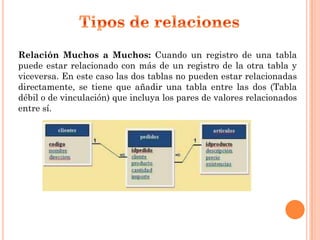

8. Relación Muchos a Muchos: Cuando un registro de una tabla
puede estar relacionado con más de un registro de la otra tabla y
viceversa. En este caso las dos tablas no pueden estar relacionadas
directamente, se tiene que añadir una tabla entre las dos (Tabla
débil o de vinculación) que incluya los pares de valores relacionados
entre sí.

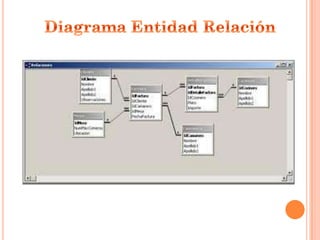

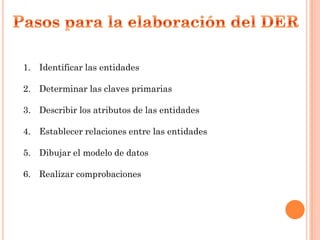

9. 1. Identificar las entidades
2. Determinar las claves primarias
3. Describir los atributos de las entidades
4. Establecer relaciones entre las entidades
5. Dibujar el modelo de datos
6. Realizar comprobaciones
