Un diagrama entidad-relación (DER) es una herramienta para modelar datos de un sistema de información. Expresa entidades, atributos y relaciones entre entidades. Las entidades representan objetos reales o abstractos sobre los cuales se guardará información, mientras que las relaciones representan asociaciones entre entidades. El DER proporciona una representación gráfica de estas entidades, atributos y relaciones.
Más contenido relacionado
Mer
- 1.

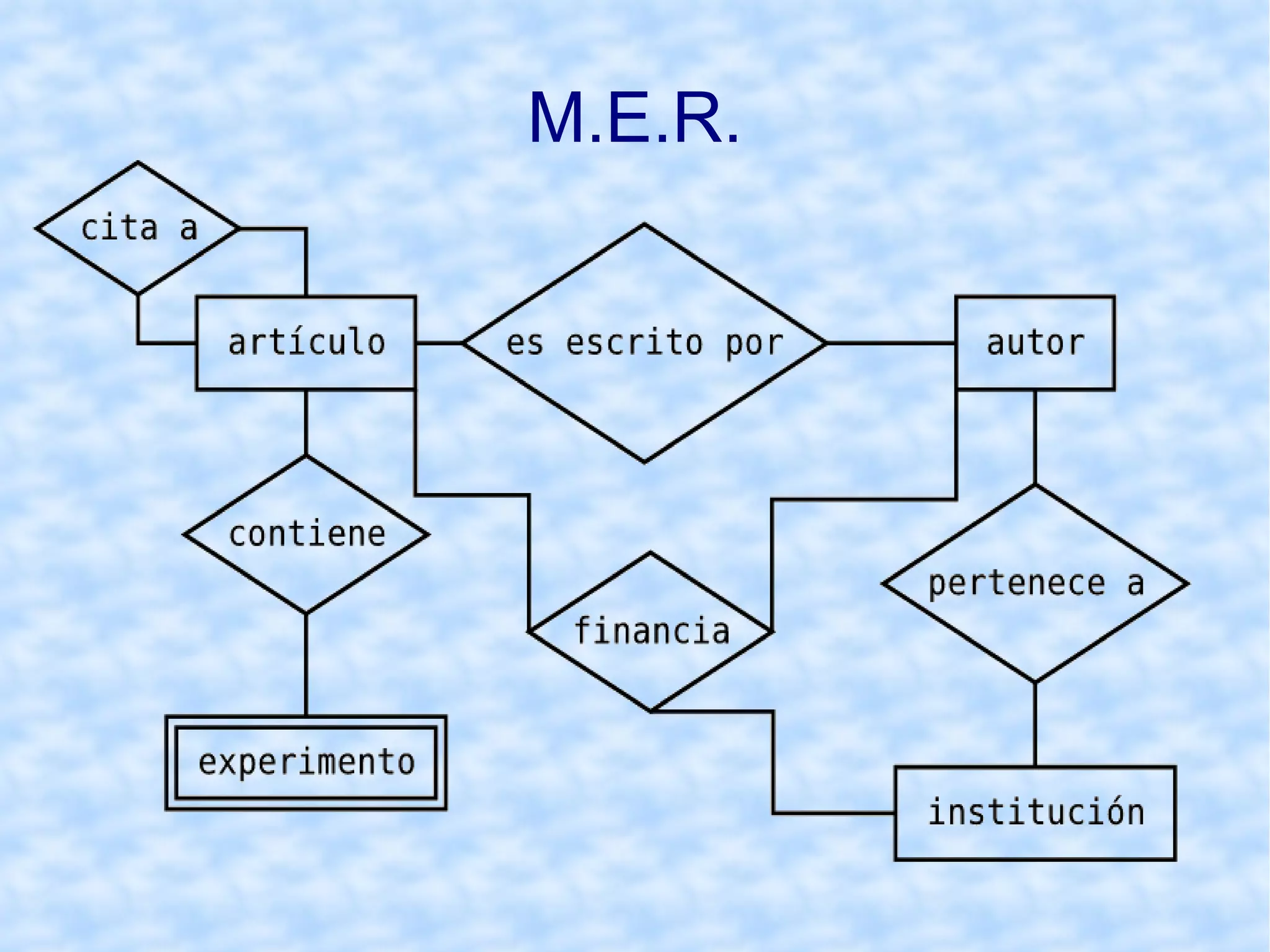

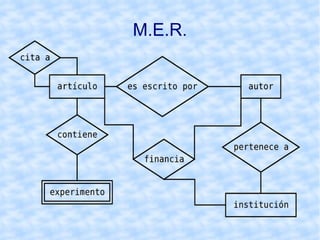

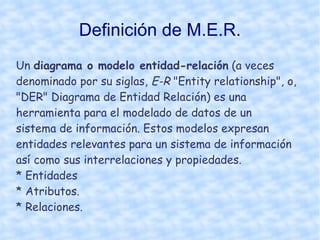

- 2. Definición de M.E.R.Un diagrama o modelo entidad-relación (a veces denominado por su siglas, E-R "Entity relationship", o, "DER" Diagrama de Entidad Relación) es una herramienta para el modelado de datos de un sistema de información . Estos modelos expresan entidades relevantes para un sistema de información así como sus interrelaciones y propiedades. * Entidades * Atributos. * Relaciones.

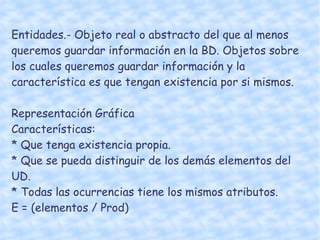

- 3. Entidades.- Objeto realo abstracto del que al menos queremos guardar información en la BD. Objetos sobre los cuales queremos guardar información y la característica es que tengan existencia por si mismos. Representación Gráfica Características: * Que tenga existencia propia. * Que se pueda distinguir de los demás elementos del UD. * Todas las ocurrencias tiene los mismos atributos. E = (elementos / Prod)

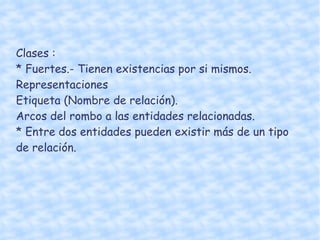

- 4. Clases : * Fuertes.- Tienen existencias por si mismos. Representaciones Etiqueta (Nombre de relación). Arcos del rombo a las entidades relacionadas. * Entre dos entidades pueden existir más de un tipo de relación.

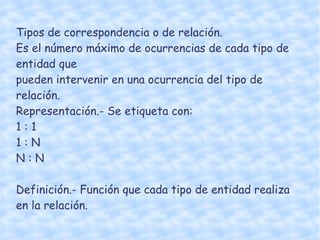

- 5. Tipos de correspondenciao de relación. Es el número máximo de ocurrencias de cada tipo de entidad que pueden intervenir en una ocurrencia del tipo de relación. Representación.- Se etiqueta con: 1 : 1 1 : N N : N Definición.- Función que cada tipo de entidad realiza en la relación.
- 6. ATRIBUTOS Características delas entidades y relaciones. * Atributos.- Propiedades características que tiene un tipo de entidad o relación. * Valores.- Contenido concreto de los atributos. Solo se representan gráficamente los atributos: * Un ovalo por atributo. * Un arco de atributo a la entidad o relación a la que pertenece.
