El Modelo de Entidad Relación es un modelo de datos basado en entidades (objetos del mundo real) y relaciones entre ellas. Fue propuesto por Peter Chen en 1976-1977. Las entidades pueden ser fuertes (existen por sí mismas) o débiles (dependen de otras entidades). Las relaciones conectan entidades y pueden ser de uno a uno, uno a muchos, o muchos a muchos. Las relaciones también tienen atributos propios.

1. Modelo de entidad relación

2. Definicion
 El Modelo de Entidad Relación es un modelo de
datos basado en una percepción del mundo real que
consiste en un conjunto de objetos básicos llamados
entidades y relaciones.

3. Historia del Modelo Entidad Relación
 El modelo E-R fue propuesto por Peter P. Chen.
 Entre los años 1976-1977
 El modelo E-R describe los datos

4. Componentes
Entidad Regular
Entidad Débil
Relación
Atributo
Conector

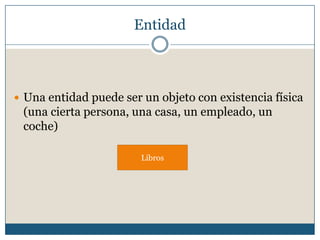

5. Entidad
 Una entidad puede ser un objeto con existencia física
(una cierta persona, una casa, un empleado, un
coche)
Libros

6. Tipos de Entidad
 Fuertes :Que son aquellas que tienen existencia por
si mismas.
Empleados
 Débiles: Cuya existencia depende de otro tipo de
entidad
Libros
Ejemplares

7. Los Atributos
 Los Atributos son características o
propiedades asociadas a la entidad que
toman valor en una instancia particular.
Marca
Color
Modelo
Matricula

8. Tipos de Atributos
 Simples: son atributos que no están formados por
otros atributos.
Persona
ID Cliente

9. Tipos de Atributos
 Compuestos: son atributos que están formados por
otros atributos que a su vez pueden ser simples o
compuestos.
Segundo
apellido
Primer
apellido
Nombre
Segundo
Nombre
Clientes

10. Tipos de Atributos
 Monovaluados: Son atributos que representan un
valor para una determinada ocurrencia de una
entidad en un momento determinado. Pueden ser
simples o compuestos.
Empleado
Fecha
nacimiento

11. Tipos de atributos
 Multivaluados: son atributos que pueden representar
varios valores simultáneamente para una misma
ocurrencia de una entidad. Se representan mediante
un doble óvalo. Pueden ser simples o compuestos.
Empleado
Edad, Nombre

12. Tipos de Atributos
 Derivados :Son atributos cuyo valor se obtiene
aplicando una fórmula , no se almacenarán en la
base de datos.
Cliente
Edad

13. Tipos de Atributos
 Propios: son los atributos de las relaciones. Se
representan unidos al rombo de la relación.
Nota
Materia
Trimestre

14. Relación
 Se puede definir como una
correspondencia, asociación o conexión entre dos o
más entidades.

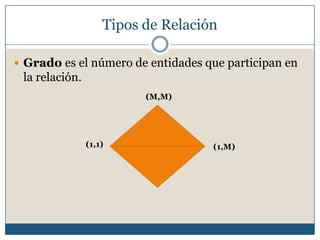

15. Tipos de Relación
 Grado es el número de entidades que participan en
la relación.
(M,M)
(1,1)
(1,M)

16. Tipos de Relación
 Correspondencia de cardinalidad expresa el
número máximo de entidades que están relacionadas
con una única entidad del otro conjunto de entidades
que interviene en la relación.

17. Tipos de Relación
 Relación Uno a Uno: Cuando un registro de una
tabla sólo puede estar relacionado con un único
registro de la otra tabla y viceversa.
Nación
(1.1)
Tiene
(1,1)
Capital

18. Tipos de Relación
 Relaciones Uno a Muchos
 Cuando un registro de una tabla (tabla secundaria)
sólo puede estar relacionado con un único registro de
la otra tabla (tabla principal) y un registro de la tabla
principal puede tener más de un registro relacionado
en la tabla secundaria.
Cliente
(1,M)
Realiza
(1,M)
Pedidos

19. Tipos de Relación
 - Relaciones de Muchos a Muchos
 Cuando un registro de una tabla puede estar
relacionado con más de un registro de la otra tabla y
viceversa.
Departamentos
M,M
Edificio
Personas
M,M

20. Tipos de Partición de las entidades en una
Relación
 Opcional (parcial): No todas las ocurrencias de
una entidad tienen que estar relacionadas con alguna
de la otra entidad.

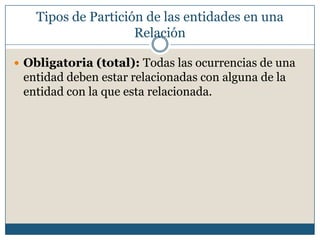

21. Tipos de Partición de las entidades en una
Relación
 Obligatoria (total): Todas las ocurrencias de una
entidad deben estar relacionadas con alguna de la
entidad con la que esta relacionada.
