Este documento presenta los pasos para instalar cables de red UTP y FTP siguiendo las normas IEEE 568-A y 568-B. Explica cómo preparar los extremos de los cables, organizar los pares de acuerdo a la norma correspondiente, insertarlos en los conectores RJ-45 o jacks, y crimpearlos usando las herramientas adecuadas. El objetivo es reconocer los diferentes tipos de cableado y conectores para la instalación de redes.

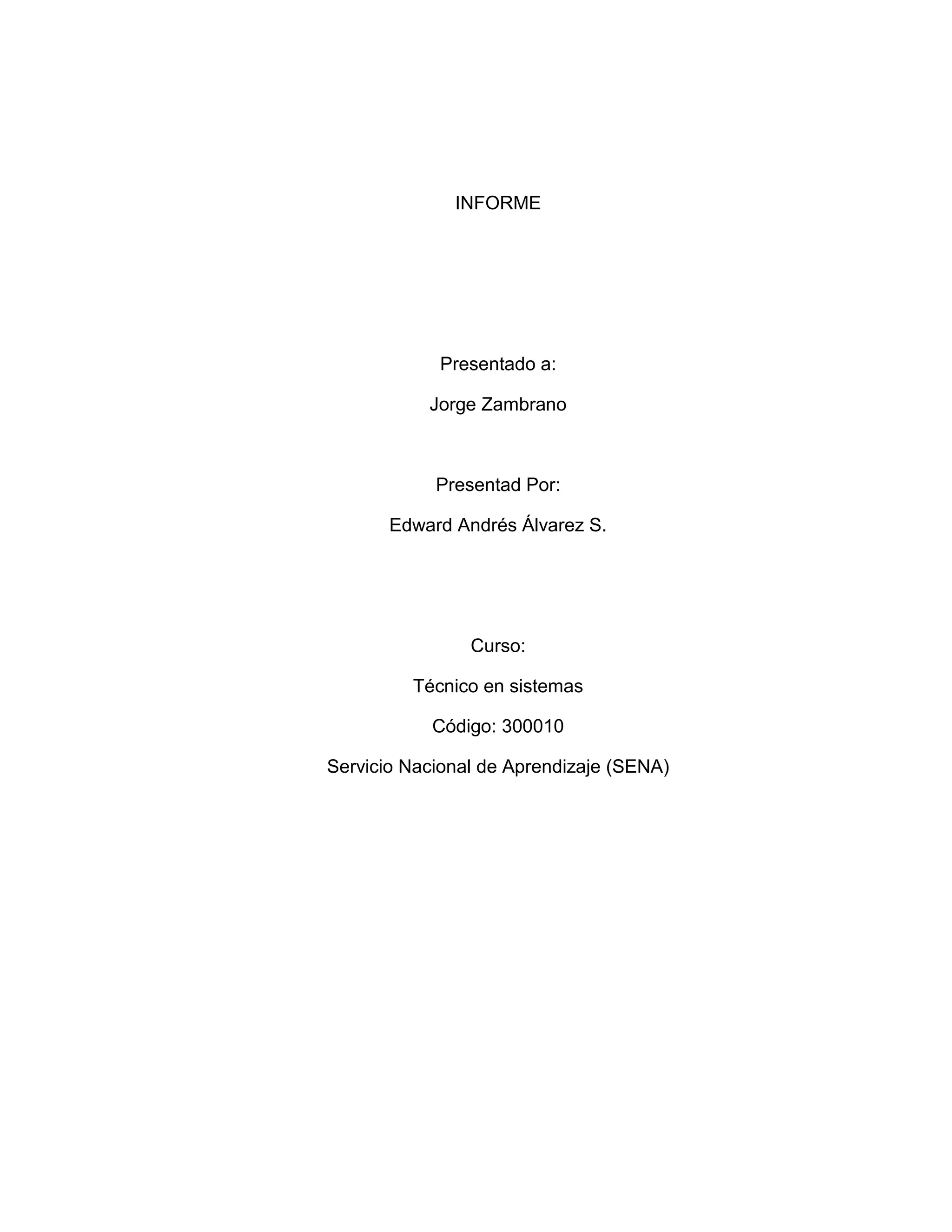

1. INFORME
Presentado a:
Jorge Zambrano
Presentad Por:
Edward Andrés Álvarez S.
Curso:
Técnico en sistemas
Código: 300010
Servicio Nacional de Aprendizaje (SENA)

2. INTRODUCCIÓN
Con el siguiente trabajo voy a se pretende dar a conocer el procedimiento a seguir para
trabajar con cables de redes, siguiendo paso a paso las diferentes formas de utilizar un
cable de red como es ponchar un Jack un Conector RJ 45 o un conector de categoría 7

3. CONTENIDO

4. OBJETIVOS
Reconocer los diferentes tipos de cableado
Reconocer los diferentes tipos de conectores
Reconocer las diferentes herramientas
Poner en práctica lo aprendido durante la clase de redes
Hacer el uso correcto de los diferentes tipos de herramienta

5. Para llevar a cabo la instalación de la red se necesitan las siguientes herramientas
El cable con el que vamos a empezar a trabajar
2 conectores RJ-45
Pelacables, bisturí
Pinzas
La ponchadora
Crimpadora de impacto

6. CABLE UTP - DIRECTO
Para empezar debemos conocer con qué tipo de norma se va a trabajar.
NORMAS
NORMA IEEE 568-A
1. Blanco verde
2. Verde
3. Blanco naranja
4. Azul
5. Blanco azul
6. Naranja
7. Blanco marrón
8. Marrón
NORMA IEEE 568-B
1. Blanco naranja
2. Naranja
3. Blanco verde
4. Azul
5. Blanco azul
6. Verde
7. Blanco marrón
8. Marrón

7. La norma utilizada aquí en Colombia es la norma IEEE 568-b
Teniendo claro lo anterior procedemos a trabajar.

8. Con el bisturí o el cortacables, se corta el forro protector del cable, teniendo en cuenta
que la distancia debe ser de 13 mm
Después de haberhecho el corte verificamos que los cables internos no tengan ningún
corte que estén en buen estado entonces quedara así en 4 pares trenzados

9. Se destrenzan los pares trenzados y Los organizo según la norma IEEE 568-b y los
corto con la pinza
Se introduce los cables ya organizados dentro del conector RJ-45 y los presiono hasta
el fondo verificando que los cables lleguen hasta el tope del conector

10. Ahora utilizamos la ponchadora para,introducimos el conector RJ45 dentro de la
ponchadora en el orificio que está diseñado para este conector y se presiona hasta que
haga un sonido lo cual indica que el procedimiento quedo bien hecho, ahora vuelvo a
apretar para abrir las pinzas y ya quedara listo.
Luego realizamos el mismo procedimiento para el otro extremo del cable

11. Este es el procedimiento para un cable UTP directo
Para hacer un cable cruzado tenemos que tener en cuenta que maneja las dos
normal las cuales son en un extremo la T-568ª Y en el otro extremo T-658B para este
caso realizamos el procedimiento ya dicho anteriormente pero siguiendo el orden de
los colores que están especificados en las normas
NORMAS
NORMA IEEE 568-A
9. Blanco verde
10. Verde
11. Blanco naranja
12. Azul
13. Blanco azul
14. Naranja
15. Blanco marrón
16. Marrón

12. NORMA IEEE 568-B
9. Blanco naranja
10. Naranja
11. Blanco verde
12. Azul
13. Blanco azul
14. Verde
15. Blanco marrón
16. Marrón
En este paso se utilizaran las dos normas la IEEE 5568-A en un extremo y en el otro la
normaIEEE 5568-B
Teniendo claro lo anterior procedemos a trabajar.

13. Ya que anteriormente se mostró los paso para realizar la norma T-568 A, a
continuación se mostrara el procedimiento para realizar la norma T568 B
Con el bisturí o el cortacables, se corta el forro protector del cable, teniendo en cuenta
que la distancia debe ser de 13 mm
Después de haber hecho el corte verificamos que los cables internos no tengan ningún
corte que estén en buen estado entonces quedara así en 4 pares trenzados

14. Se destrenzan los pares trenzados y Los organizo según la norma IEEE 568-b y los
corto con la pinza

15. Se introduce los cables ya organizados dentro del conector RJ-45 y los presiono hasta
el fondo verificando que los cables lleguen hasta el tope del conector

16. Utilizamos la ponchadora para “ponchar” el cable UTP, introduzco el Jack dentro de la
ponchadora (primer orificio) y aprieto hasta que haga un sonido lo cual indica que el
procedimiento quedo bien hecho, ahora vuelvo a apretar para abrir las pinzas y ya
quedara listo.

18. CABLE UTP (Norma T 568 B Y JACK)
Para realizar el paso a paso del ponchado se necesitaran los siguientes elementos:
El cable con el que vamos a empezar a trabajar
1 conector RJ 45 hembra
1 conector RJ 45
Pelacables, bisturí
Pinzas
La ponchadora
Crimpadora de impacto

19. Para empezar debemos conocer con qué tipo de norma se va a trabajar.
NORMAS
NORMA IEEE 568-A
17. Blanco verde
18. Verde
19. Blanco naranja
20. Azul
21. Blanco azul
22. Naranja

20. 23. Blanco marrón
24. Marrón
NORMA IEEE 568-B
17. Blanco naranja
18. Naranja
19. Blanco verde
20. Azul
21. Blanco azul
22. Verde
23. Blanco marrón
24. Marrón

21. En este paso se utilizara la norma IEEE 568-B(Utilizada en Colombia),
en los dos extremos
Debemos de seguir la norma IEEE 568-B del conector hembra RJ-45 HEMBRA
Teniendo claro lo anterior procedemos a trabajar.

22. Con el bisturí o el cortacables, se corta el forro protector del cable, teniendo en cuenta
que la distancia debe ser de 13 mm
Después de haber hecho el corte verificamos que los cables internos no tengan ningún
corte que estén en buen estado entonces quedara así en 4 pares trenzados

23. Se destrenzan los pares trenzados y Los organizo según la norma IEEE 568-b y los
corto con la pinza
Se introduce los cables ya organizados dentro del conector RJ-45 y los presiono hasta
el fondo verificando que los cables lleguen hasta el tope del conector

24. Ahora utilizamos la ponchadora para, introducimos el conector RJ45 dentro de la
ponchadora en el orificio que está diseñado para este conector y se presiona hasta que
haga un sonido lo cual indica que el procedimiento quedo bien hecho, ahora vuelvo a
apretar para abrir las pinzas y ya quedara listo.

25. Luego pasamos al otro extremo del cable
Con el bisturí o el cortacables, se corta el forro protector del cable, teniendo en cuenta
que la distancia debe ser de 13 mm
Después de haber hecho el corte verificamos que los cables internos no tengan ningún
corte que estén en buen estado entonces quedara así en 4 pares trenzados

26. Se destrenzan los pares trenzados E introduzco dentro del Jack teniendo en cuenta que
en el Jack viene indicado los colores como deben de ir ubicados los cables

27. Ahora con la Crimpadora de impacto corto el sobrante de cable presionando con una
fuerza medida (cuchilla hacia afuera)

28. Después de esto debe de mostrarse así el JACK

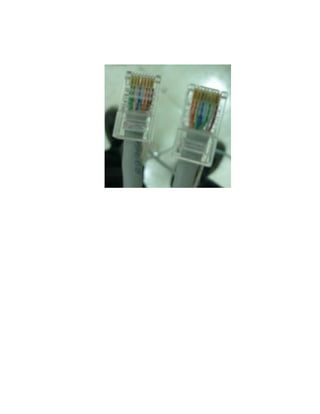

Los dos extremos quedaran así (ya ponchados)
(Norma IEEE 568-B)

29. CABLE FTP
Para realizar el paso a paso del ponchado de un cable FTP categoría 7 se
necesitaran los siguientes elementos:
El cable con el que vamos a empezar a trabajar (FTP)
1 corta cable
1 dado
Pelacables
La ponchadora
El cortacables
Para empezar debemos conocer con qué tipo de norma se va a trabajar.
La norma utilizada aquí en Colombia es la norma IEEE T-568 B
Teniendo claro lo anterior procedemos a trabajar.

30. Conel cortacables, corto el protector del cable, teniendo en cuenta de dar solo 5 a 7
vueltas al cortacable
Se contrae la malla a la parte de atrás

31. Ahora con el pelacables corto la protección de aluminio de los pares da cables dar por
lo menos unas 4 vueltas teniendo cuidado de no cortar los cables internos y después
de esto retiramos la protección de aluminio
Al sacar la protección de aluminio se podrán observar los 4 pares trenzados quedara
así

32. Utilizando el dado que viene incrustado en el pelacables los separo y los organizo
siguiendo las indicaciones que hay en el dado , se muestra la forma como deben de ir
organizados los colores de los cables
Después con la pinza se procede acortar debe quedar de la siguiente forma

33. Ahora se introduce los cables ya organizados dentro del outlety los presiono hasta el
fondo
