Patrón MVC

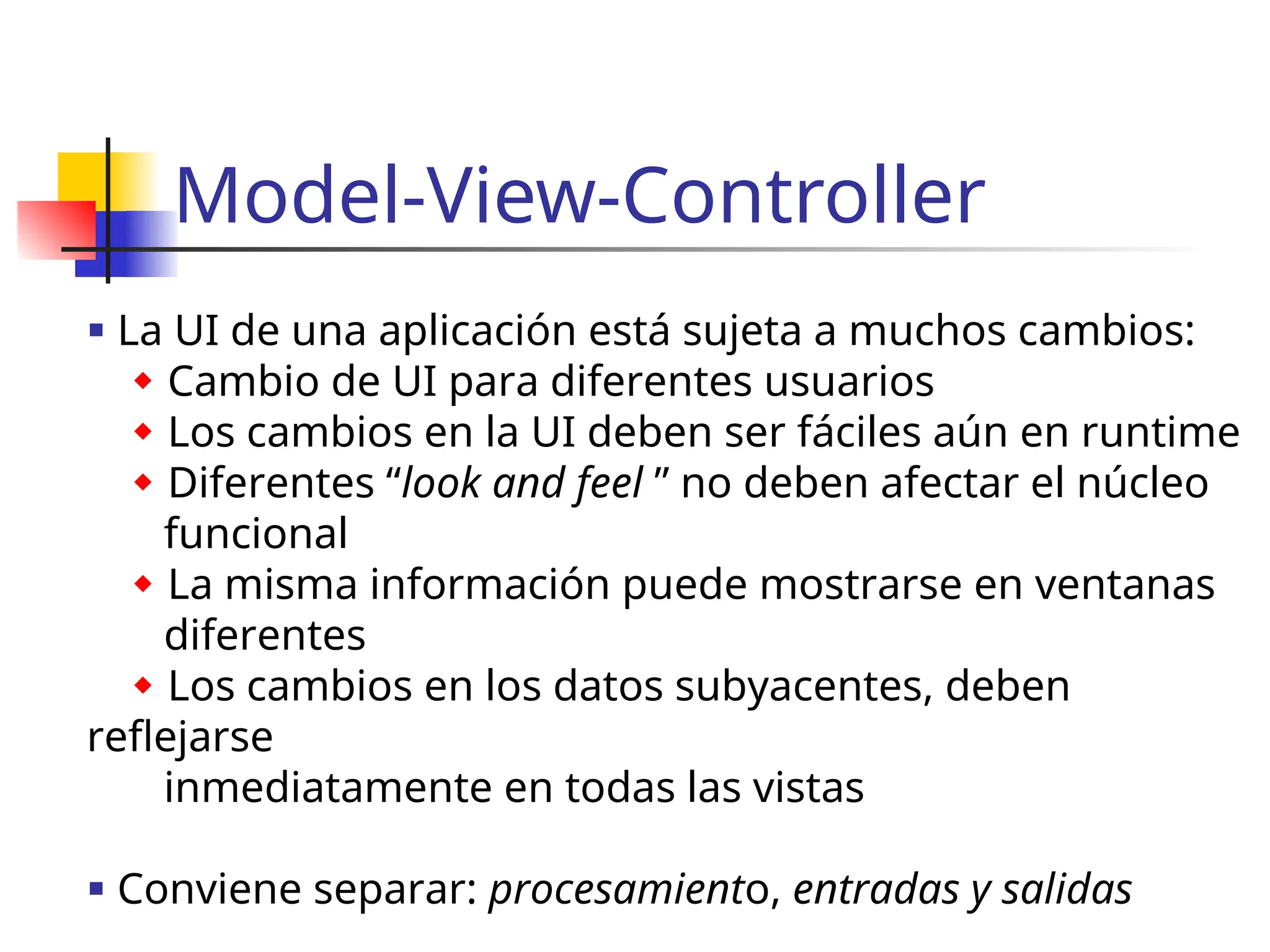

1. Model-View-Controller
 La UI de una aplicación está sujeta a muchos cambios:
 Cambio de UI para diferentes usuarios
 Los cambios en la UI deben ser fáciles aún en runtime
 Diferentes “look and feel ” no deben afectar el núcleo
funcional
 La misma información puede mostrarse en ventanas
diferentes
 Los cambios en los datos subyacentes, deben
reflejarse
inmediatamente en todas las vistas
 Conviene separar: procesamiento, entradas y salidas

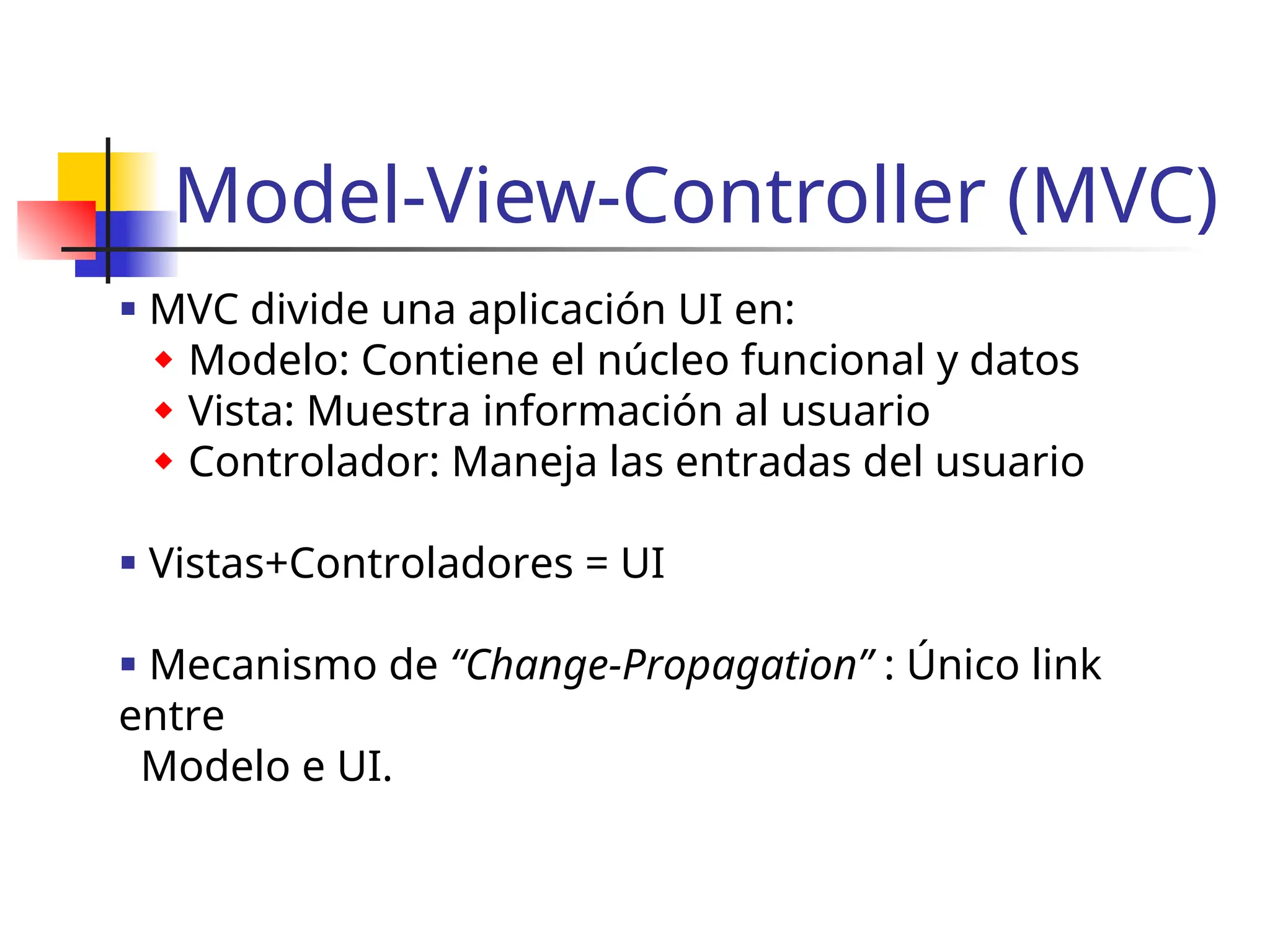

2. Model-View-Controller (MVC)
 MVC divide una aplicación UI en:
 Modelo: Contiene el núcleo funcional y datos
 Vista: Muestra información al usuario
 Controlador: Maneja las entradas del usuario
 Vistas+Controladores = UI
 Mecanismo de “Change-Propagation” : Único link
entre
Modelo e UI.

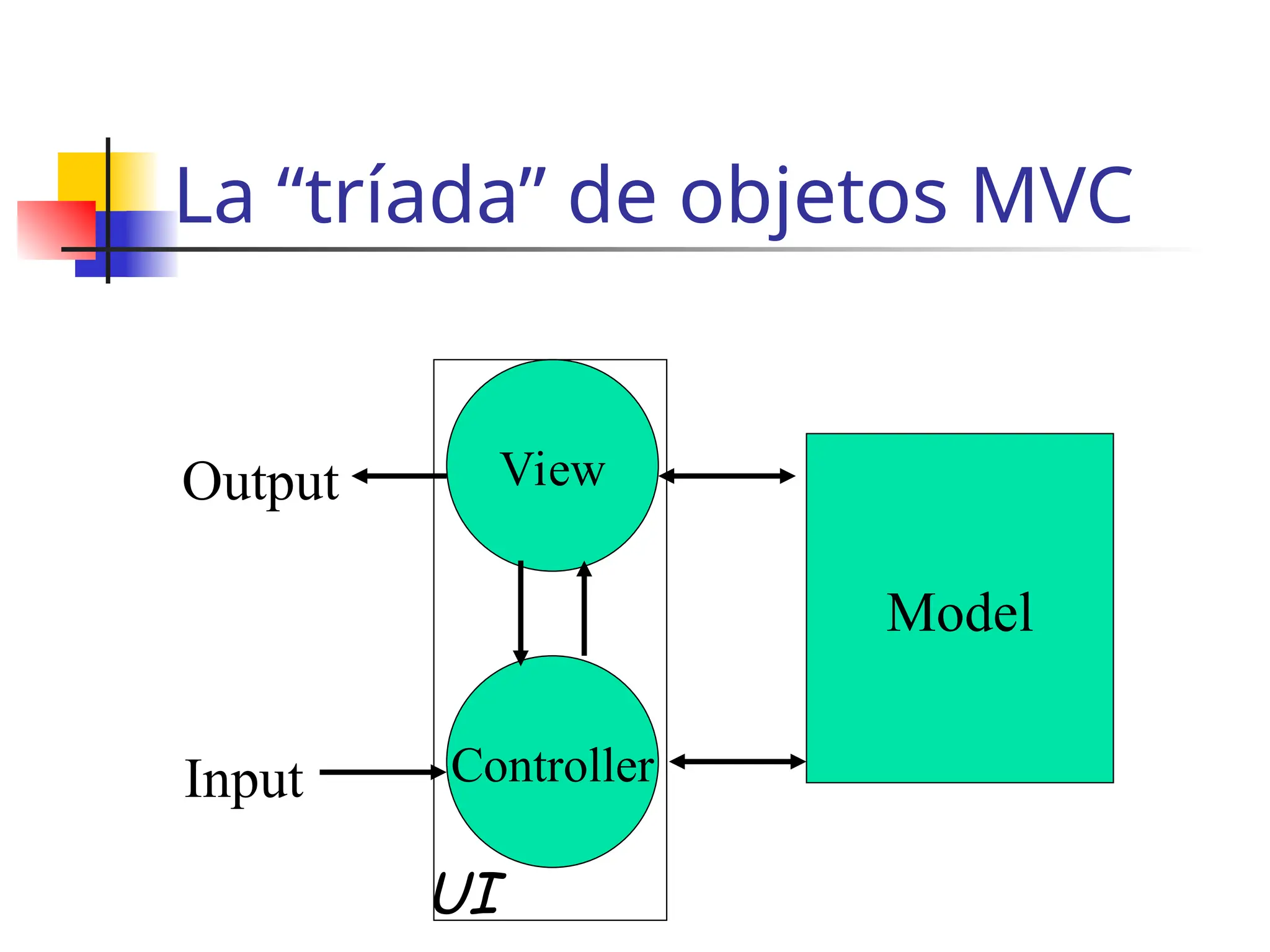

3. La “tríada” de objetos MVC
Controller
View
Model
Output
Input
UI

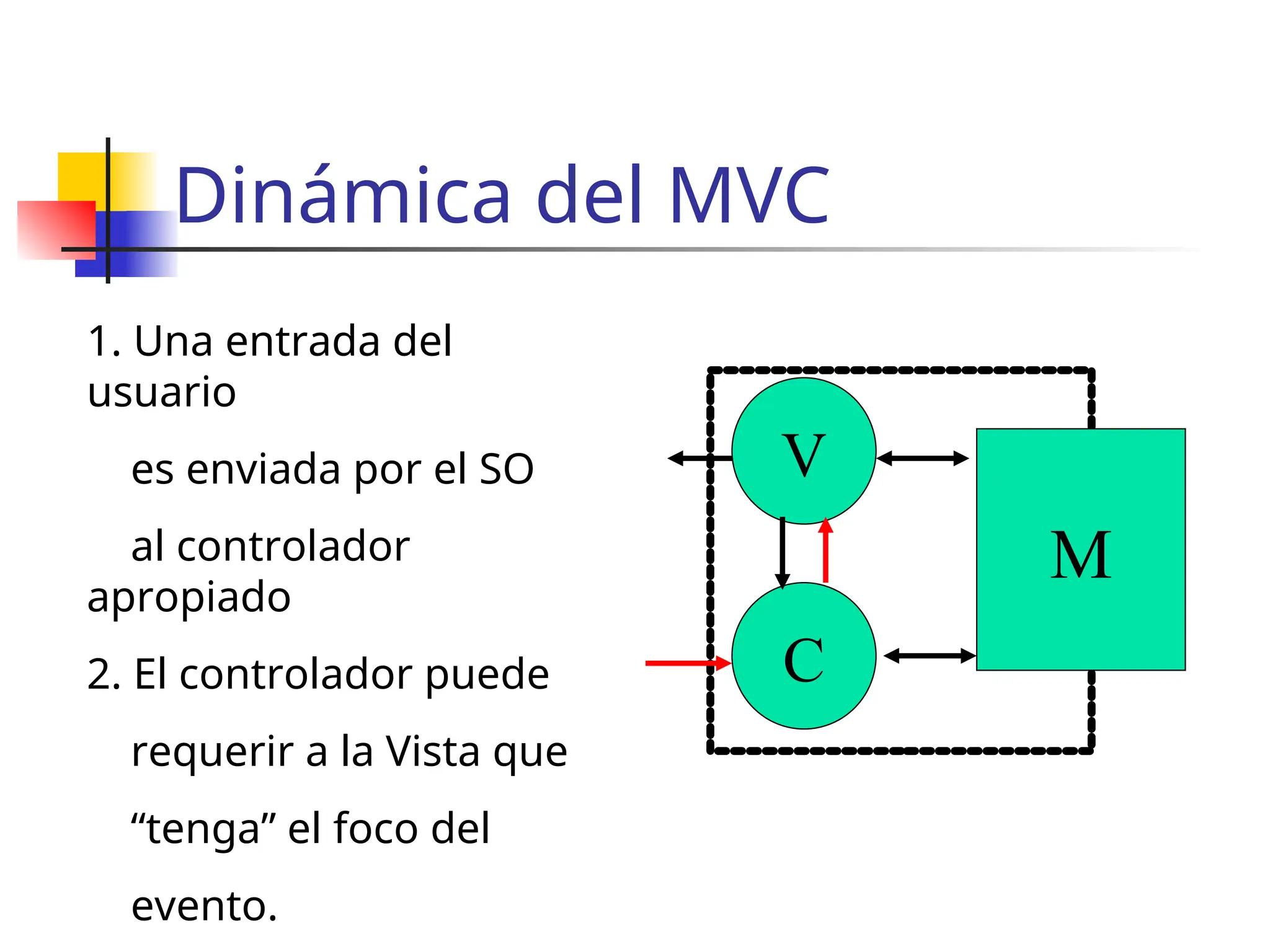

4. Dinámica del MVC
C
V
M
1. Una entrada del
usuario
es enviada por el SO
al controlador
apropiado
2. El controlador puede
requerir a la Vista que
“tenga” el foco del
evento.

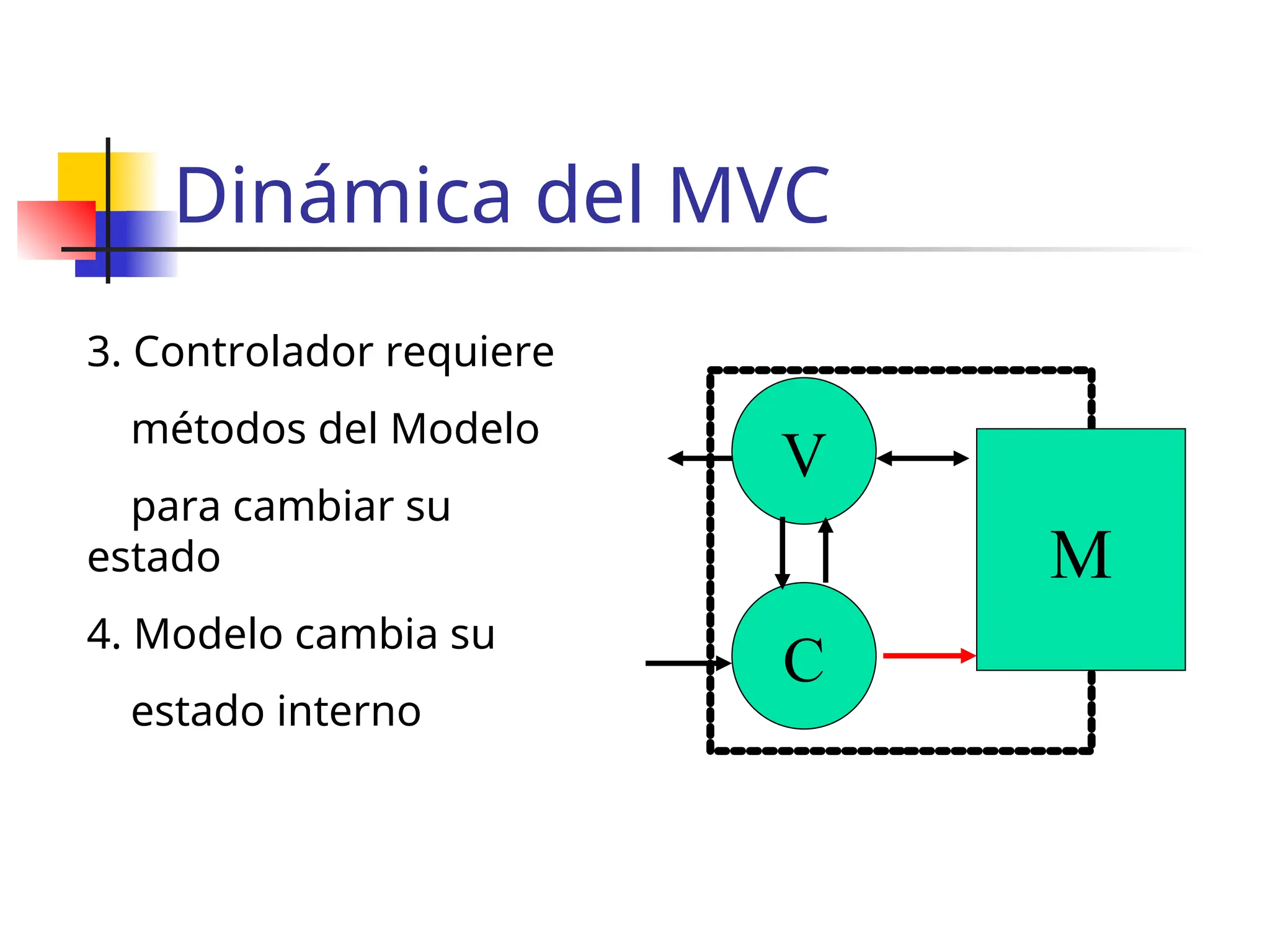

5. Dinámica del MVC
C
V
M
3. Controlador requiere
métodos del Modelo
para cambiar su
estado
4. Modelo cambia su
estado interno

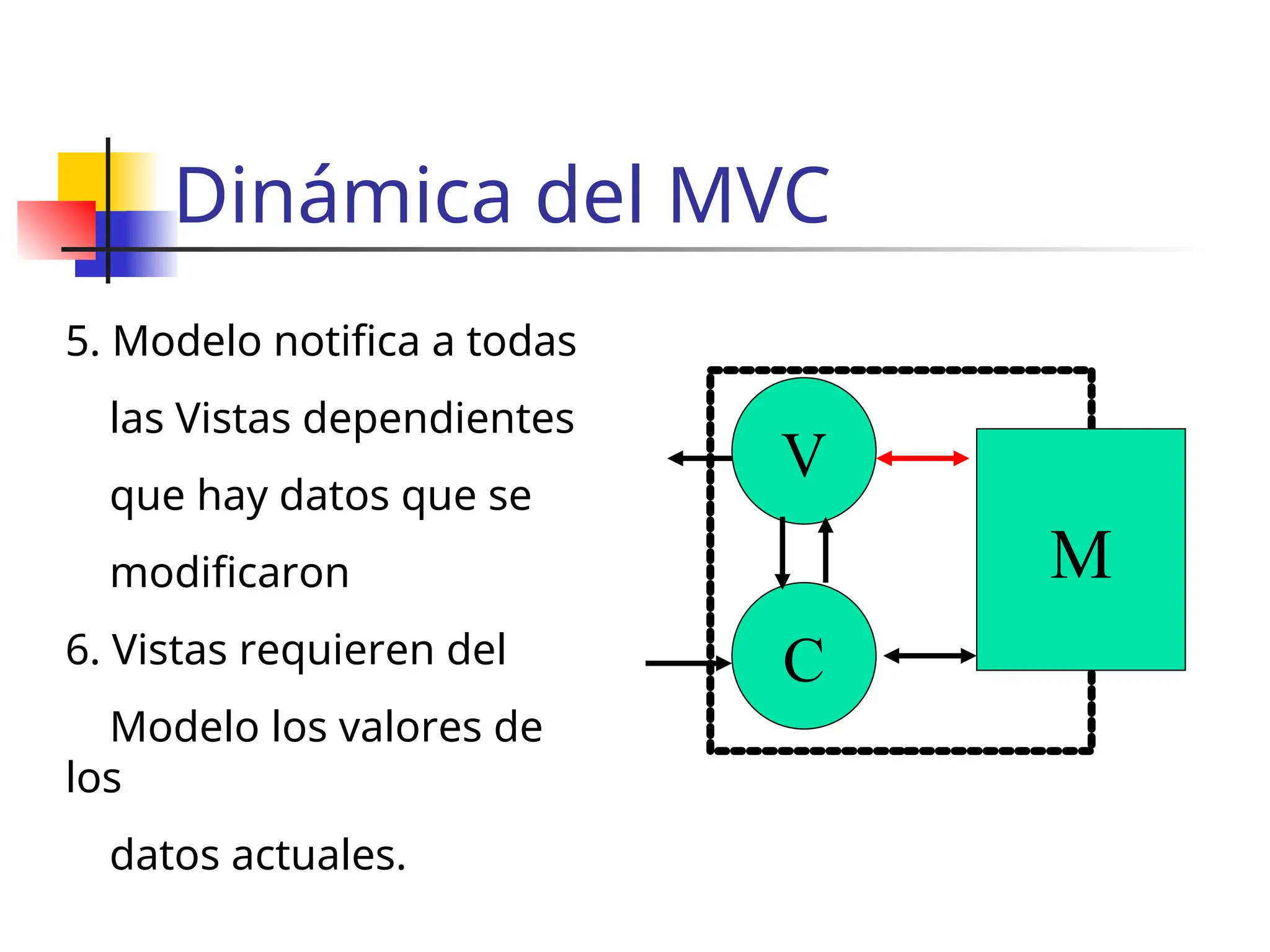

6. Dinámica del MVC
C
V
M
5. Modelo notifica a todas
las Vistas dependientes
que hay datos que se
modificaron
6. Vistas requieren del
Modelo los valores de
los
datos actuales.

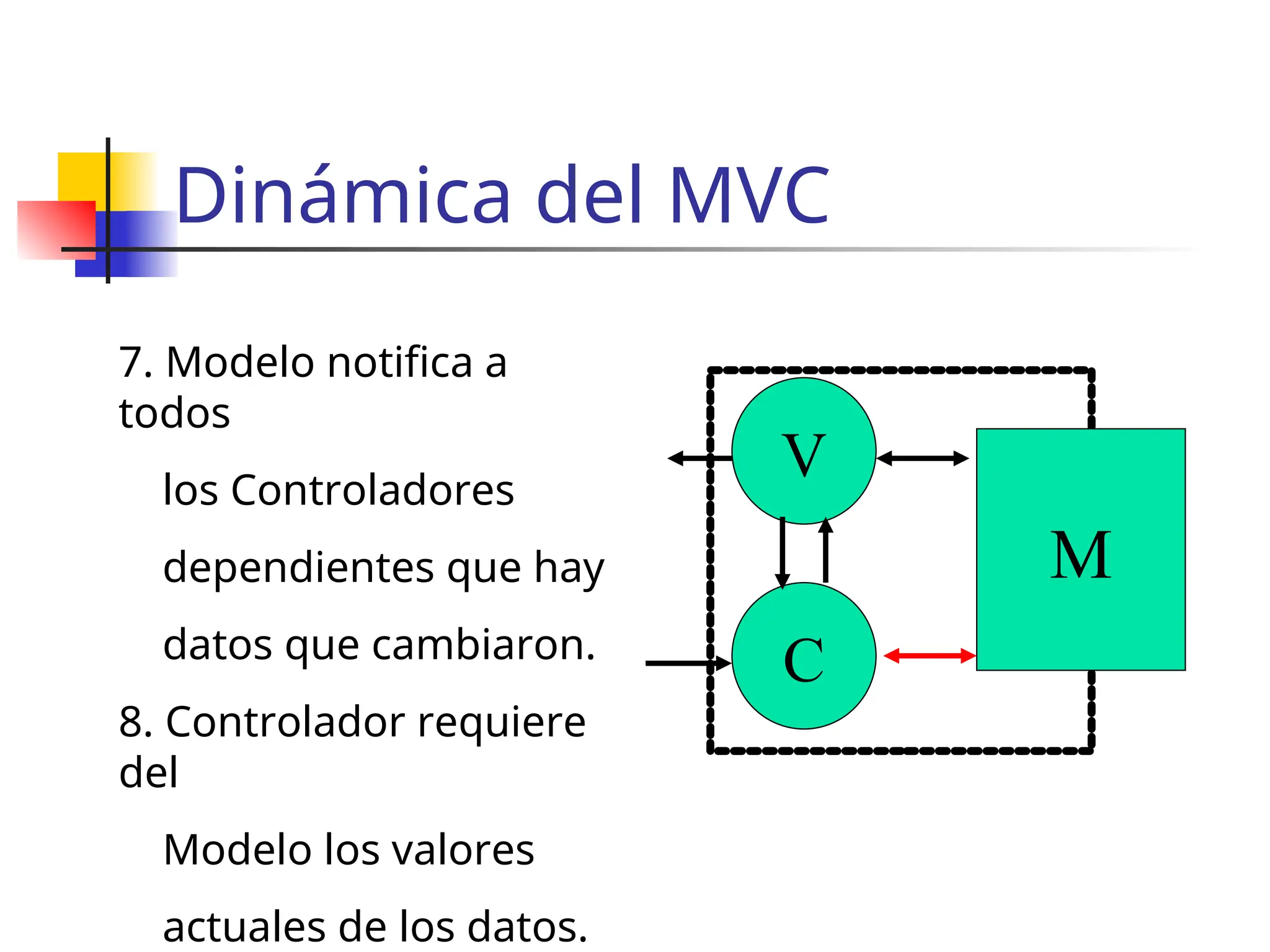

7. Dinámica del MVC
C
V
M
7. Modelo notifica a
todos
los Controladores
dependientes que hay
datos que cambiaron.
8. Controlador requiere
del
Modelo los valores
actuales de los datos.

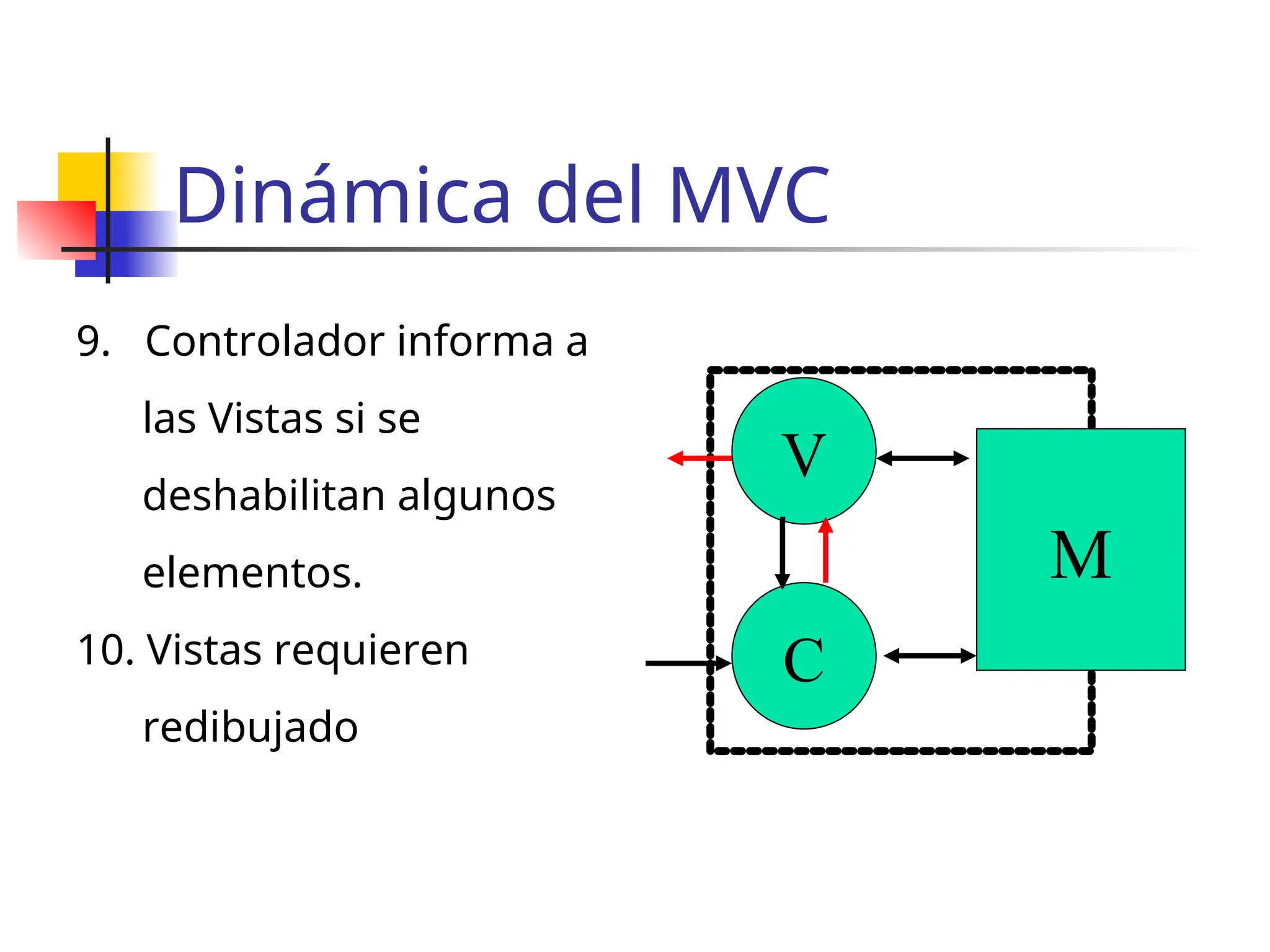

8. Dinámica del MVC
C
V
M
9. Controlador informa a
las Vistas si se
deshabilitan algunos
elementos.
10. Vistas requieren
redibujado

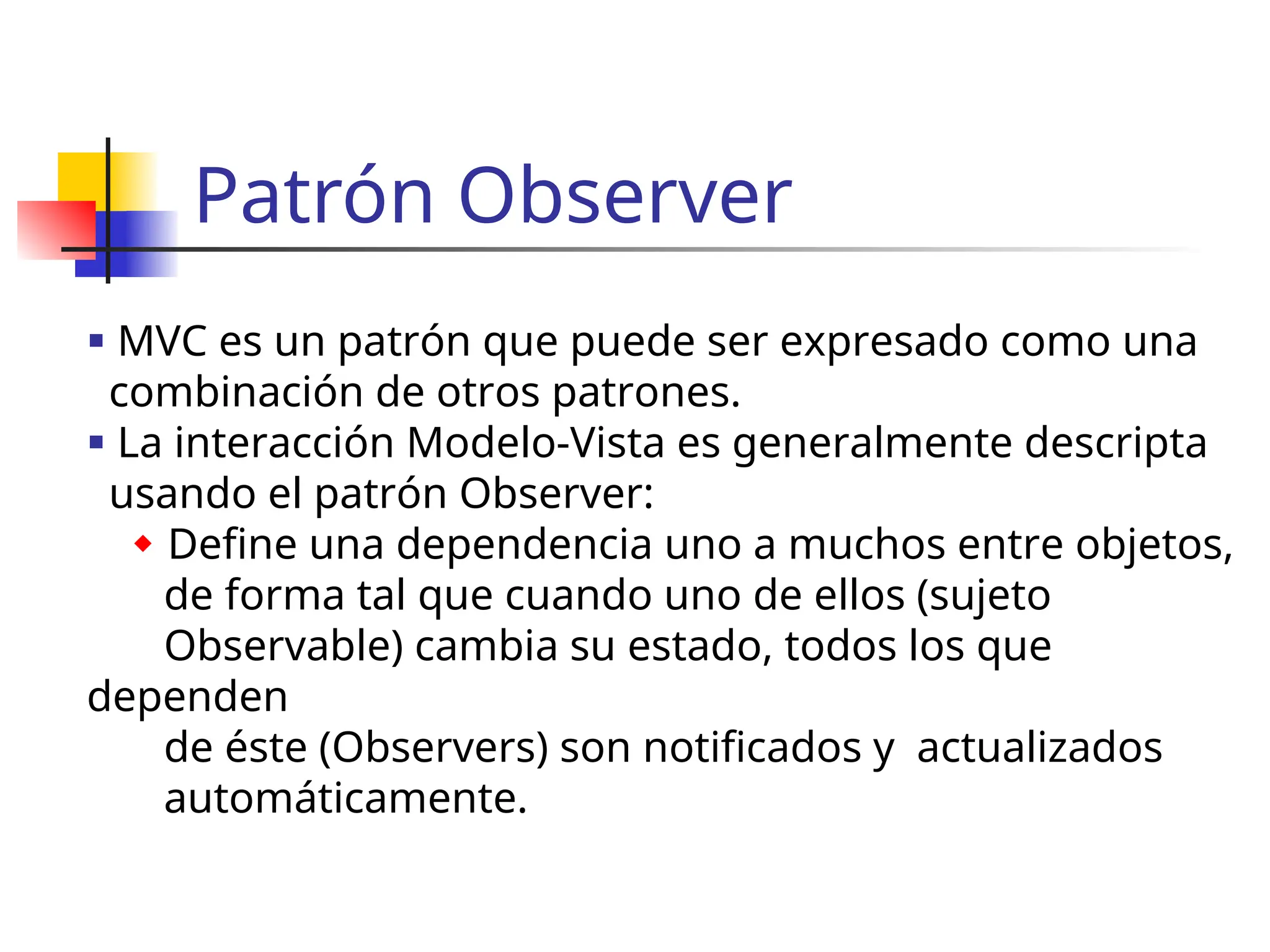

9. Patrón Observer
 MVC es un patrón que puede ser expresado como una
combinación de otros patrones.
 La interacción Modelo-Vista es generalmente descripta
usando el patrón Observer:
 Define una dependencia uno a muchos entre objetos,
de forma tal que cuando uno de ellos (sujeto
Observable) cambia su estado, todos los que
dependen
de éste (Observers) son notificados y actualizados
automáticamente.

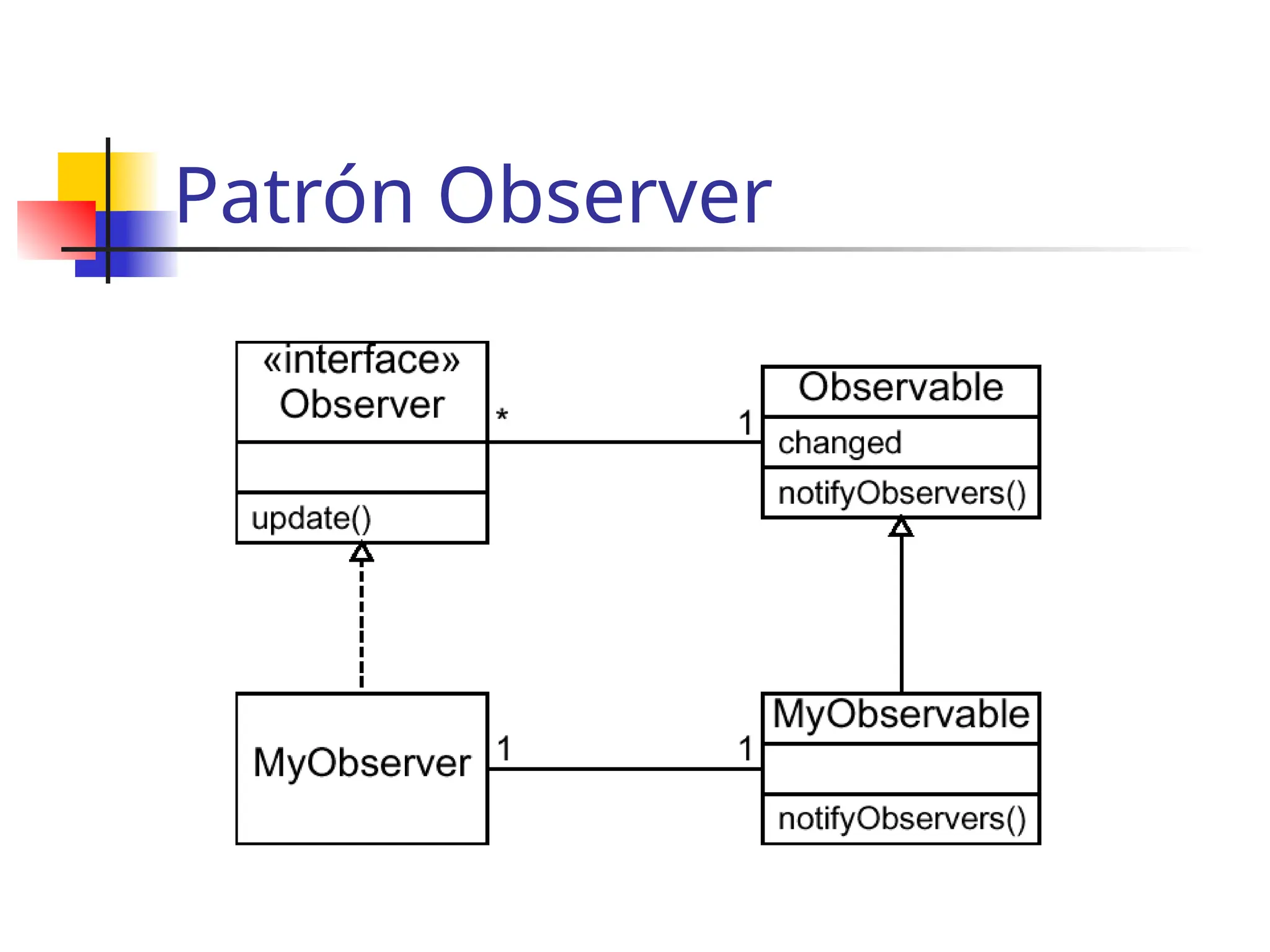

10. Patrón Observer

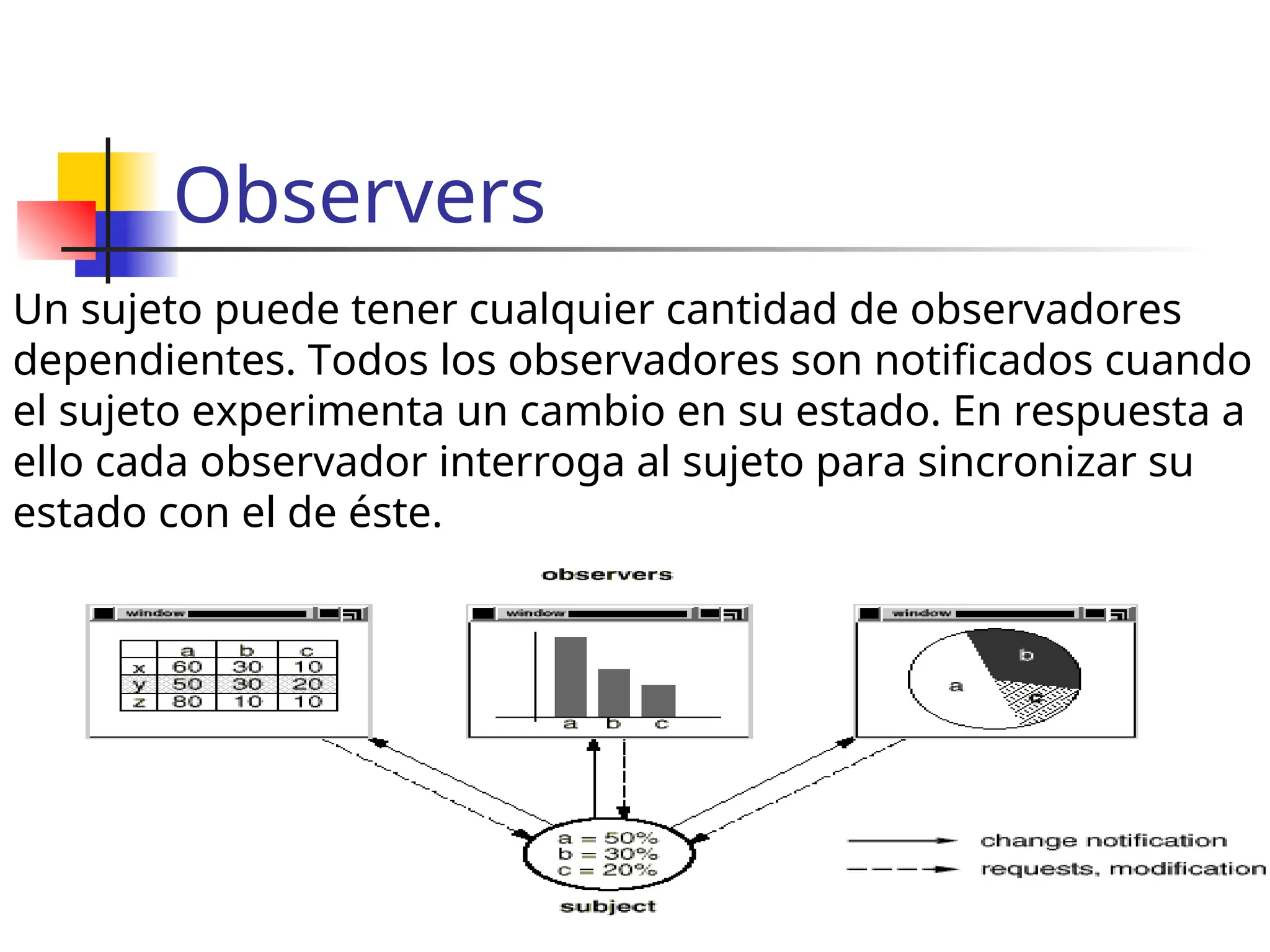

11. Observers
Un sujeto puede tener cualquier cantidad de observadores
dependientes. Todos los observadores son notificados cuando
el sujeto experimenta un cambio en su estado. En respuesta a
ello cada observador interroga al sujeto para sincronizar su
estado con el de éste.

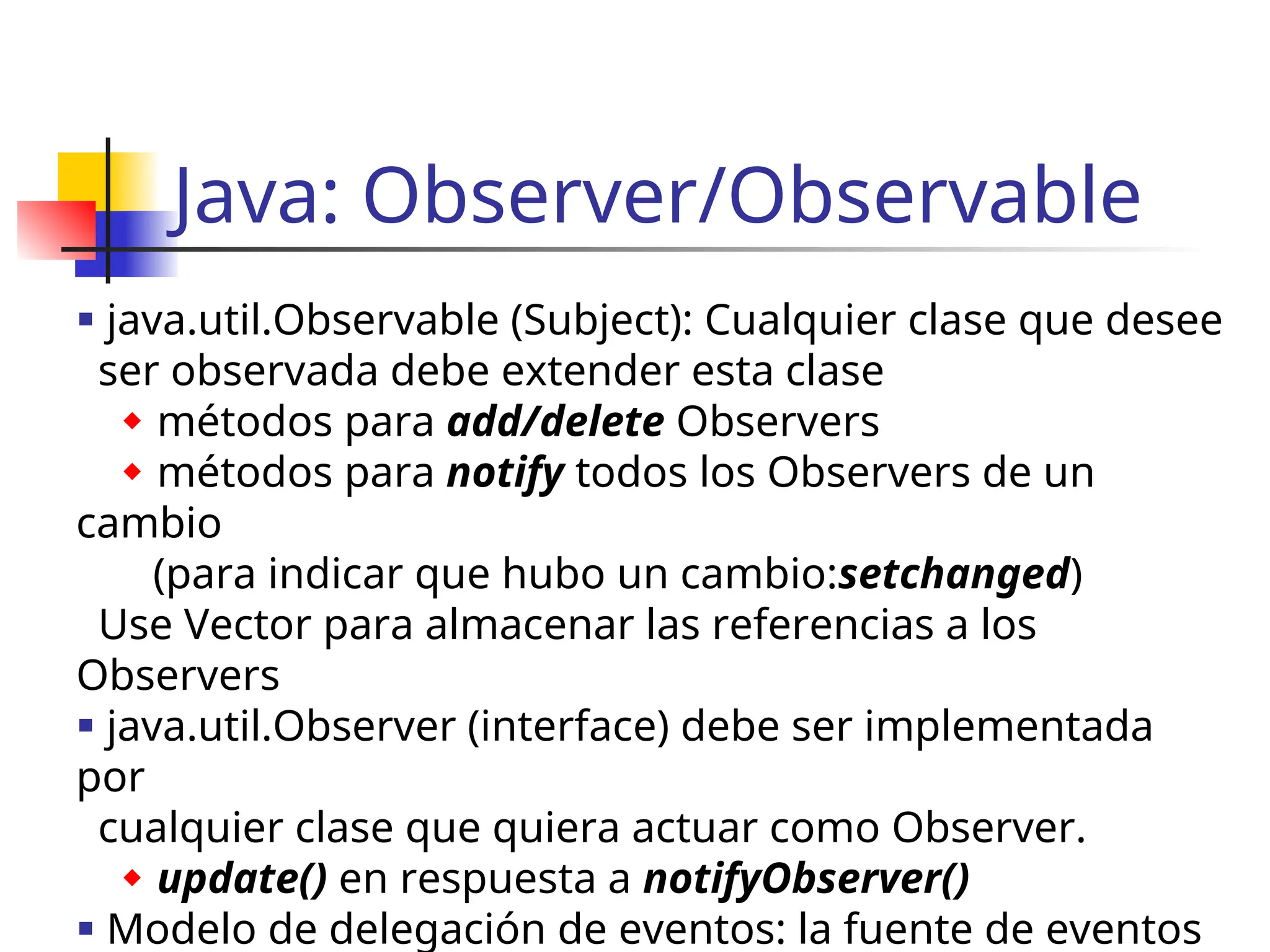

12. Java: Observer/Observable
 java.util.Observable (Subject): Cualquier clase que desee
ser observada debe extender esta clase
 métodos para add/delete Observers
 métodos para notify todos los Observers de un
cambio
(para indicar que hubo un cambio:setchanged)
Use Vector para almacenar las referencias a los
Observers
 java.util.Observer (interface) debe ser implementada
por
cualquier clase que quiera actuar como Observer.
 update() en respuesta a notifyObserver()
 Modelo de delegación de eventos: la fuente de eventos

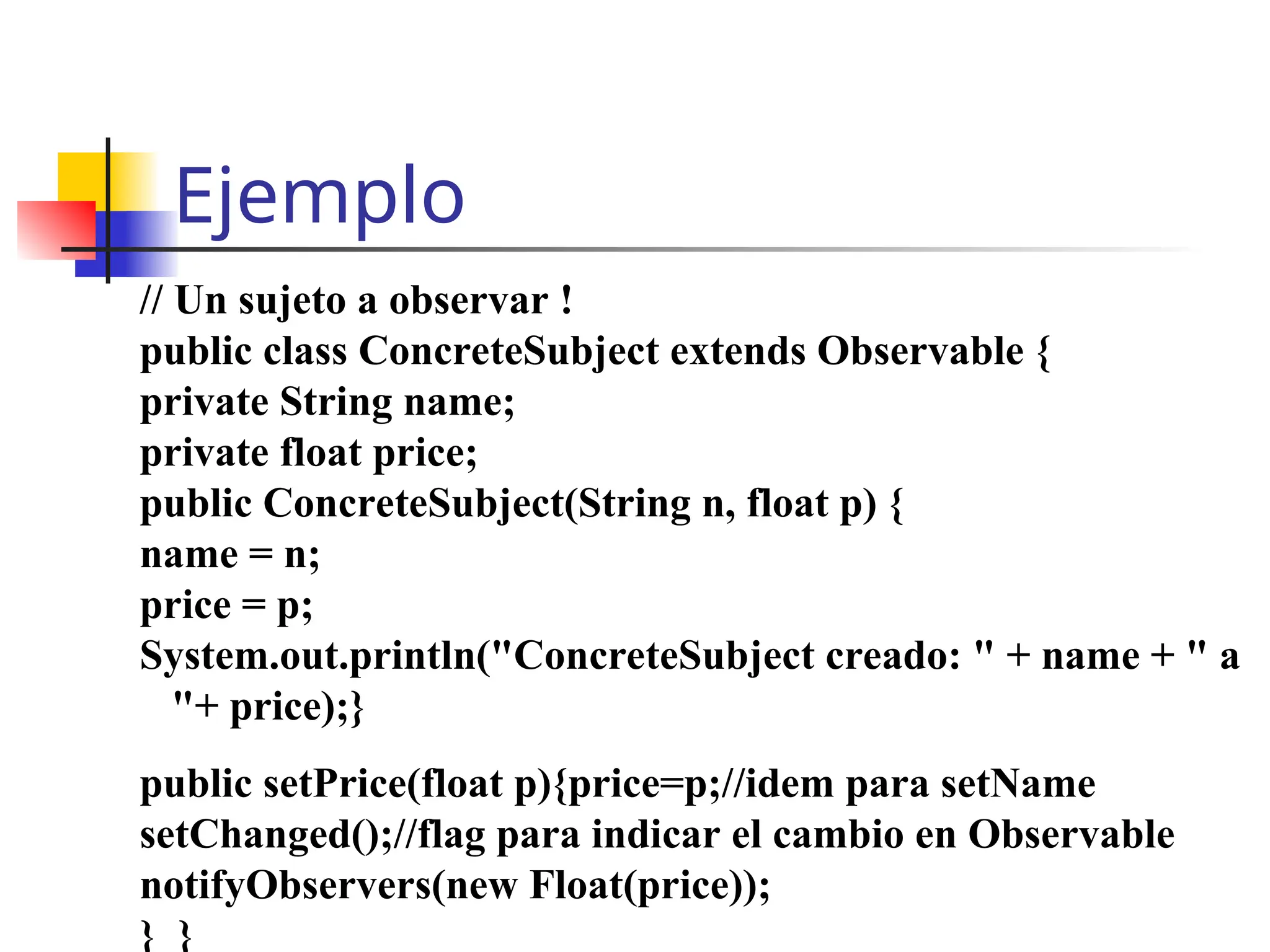

13. Ejemplo
// Un sujeto a observar !
public class ConcreteSubject extends Observable {
private String name;
private float price;
public ConcreteSubject(String n, float p) {
name = n;
price = p;
System.out.println("ConcreteSubject creado: " + name + " a
"+ price);}
public setPrice(float p){price=p;//idem para setName
setChanged();//flag para indicar el cambio en Observable
notifyObservers(new Float(price));
} }

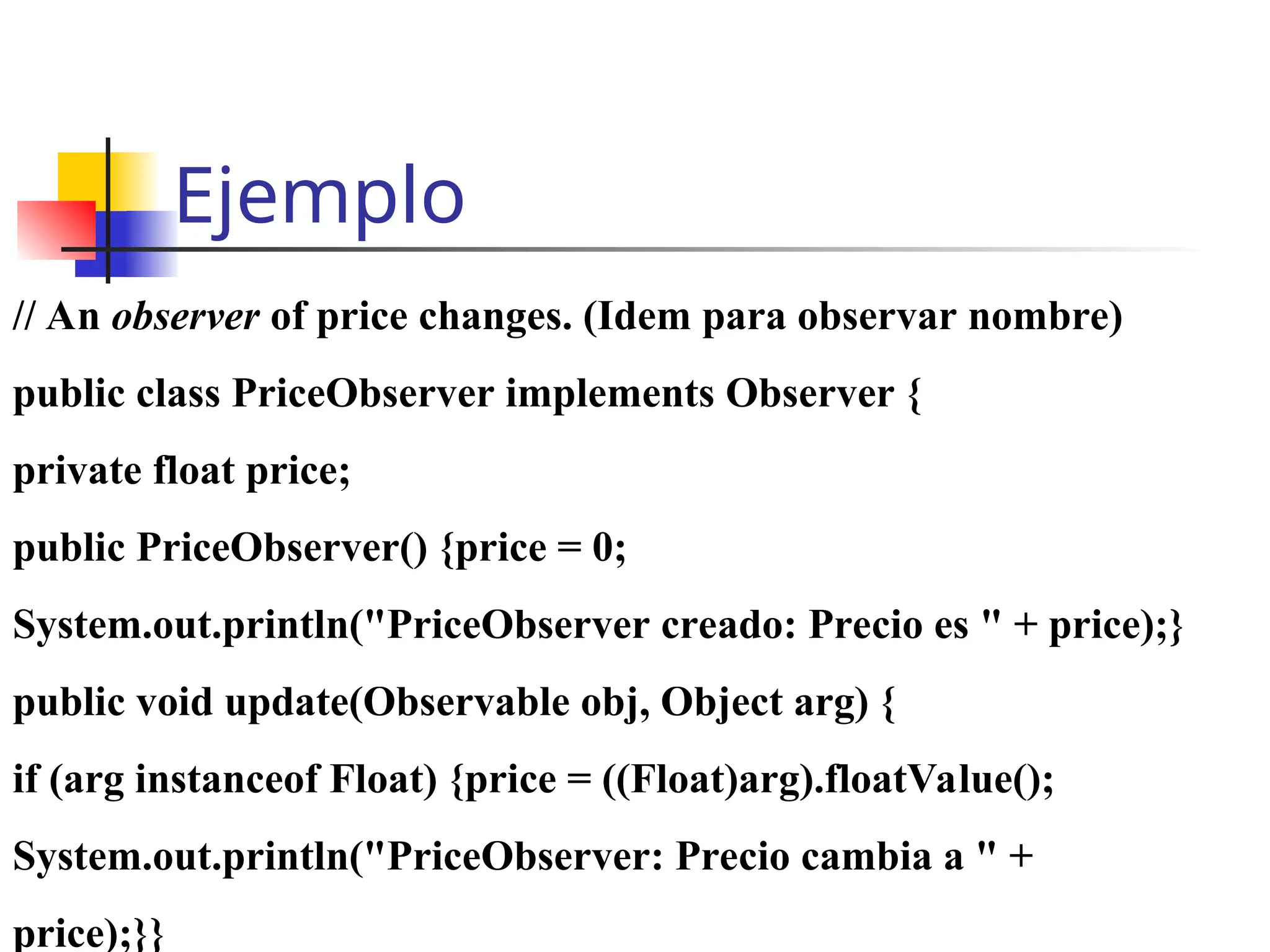

14. Ejemplo
// An observer of price changes. (Idem para observar nombre)
public class PriceObserver implements Observer {
private float price;
public PriceObserver() {price = 0;
System.out.println("PriceObserver creado: Precio es " + price);}
public void update(Observable obj, Object arg) {
if (arg instanceof Float) {price = ((Float)arg).floatValue();
System.out.println("PriceObserver: Precio cambia a " +
price);}}

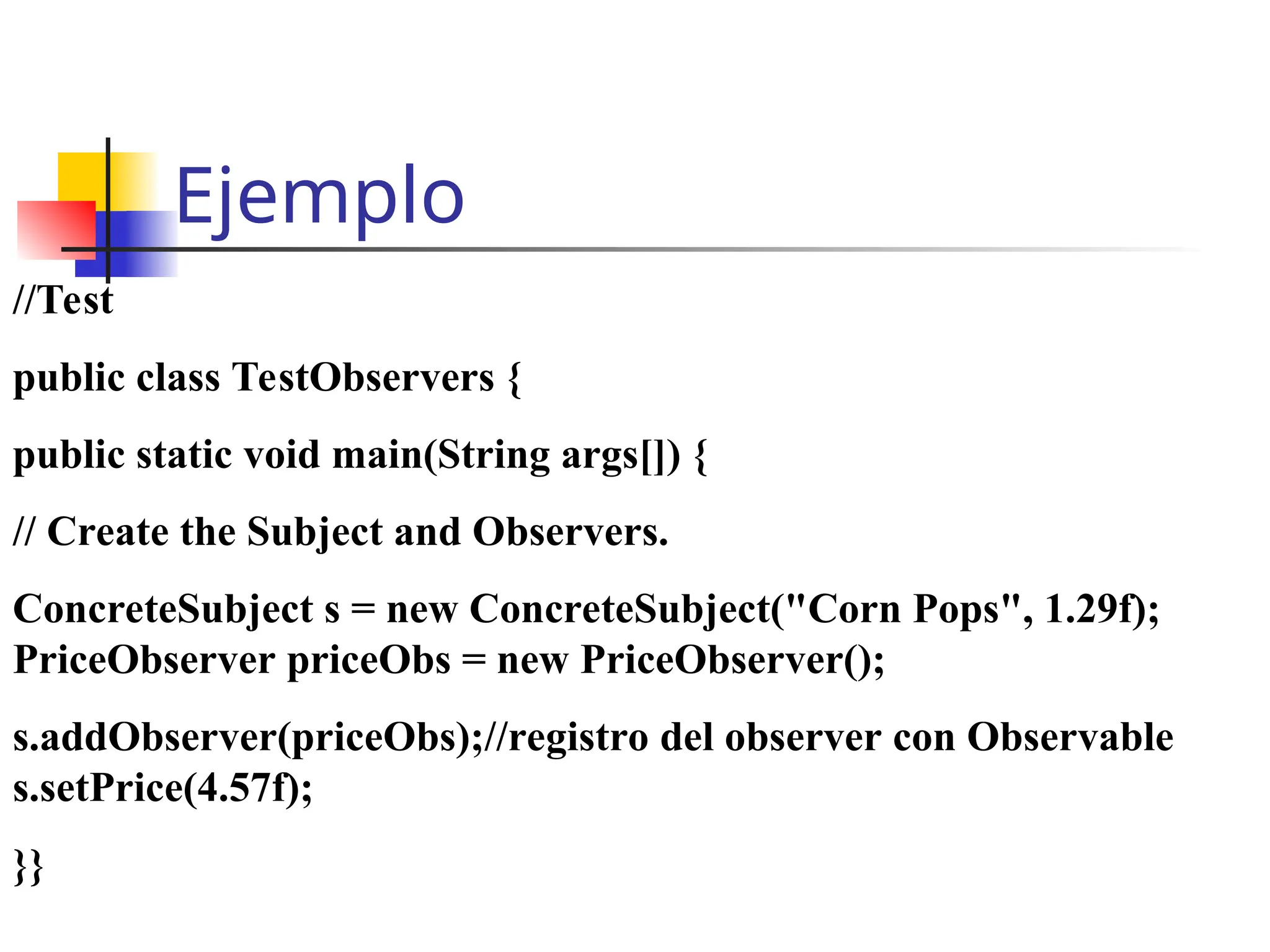

15. Ejemplo
//Test
public class TestObservers {
public static void main(String args[]) {
// Create the Subject and Observers.
ConcreteSubject s = new ConcreteSubject("Corn Pops", 1.29f);
PriceObserver priceObs = new PriceObserver();
s.addObserver(priceObs);//registro del observer con Observable
s.setPrice(4.57f);
}}

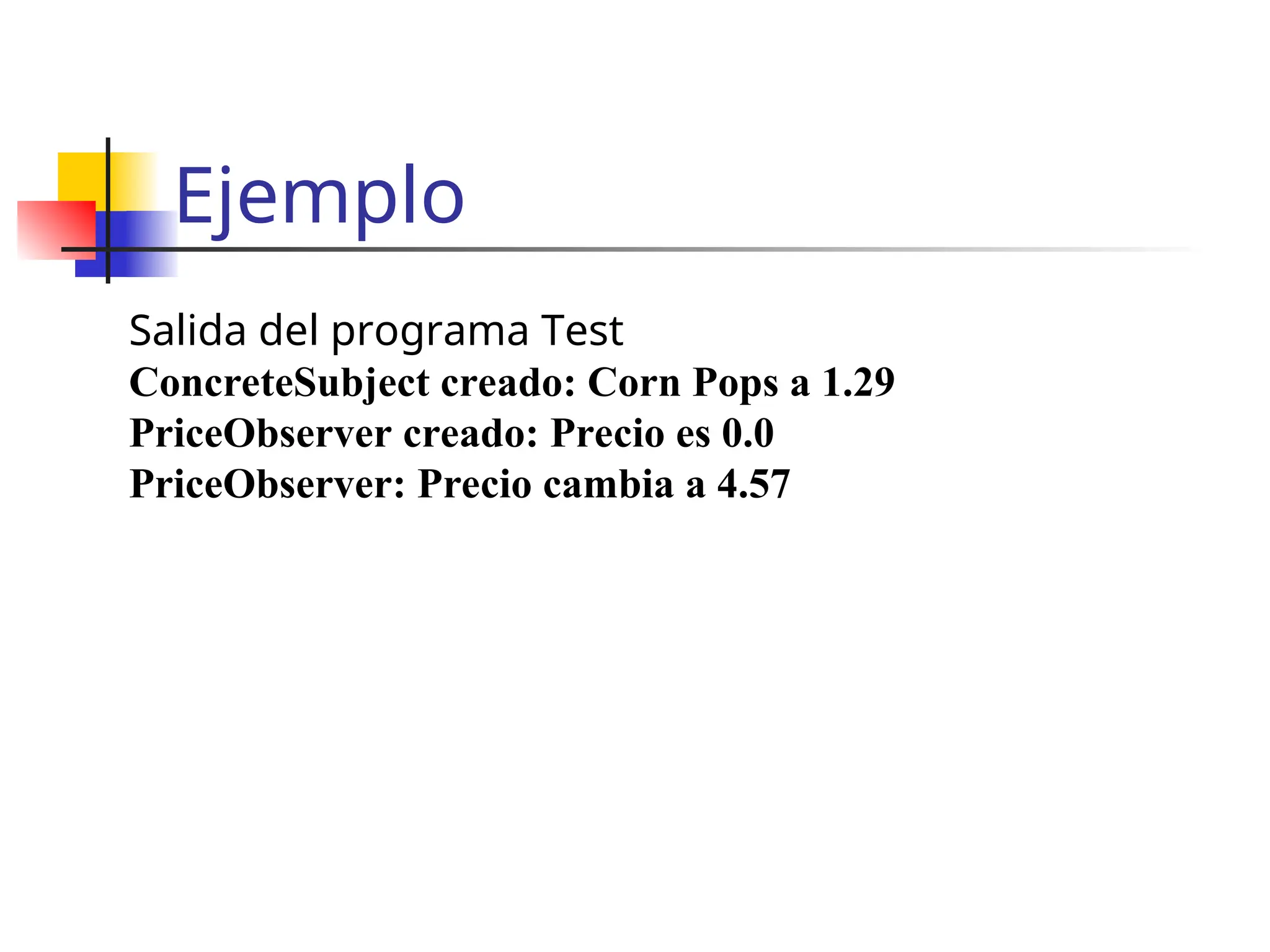

16. Ejemplo
Salida del programa Test
ConcreteSubject creado: Corn Pops a 1.29
PriceObserver creado: Precio es 0.0
PriceObserver: Precio cambia a 4.57

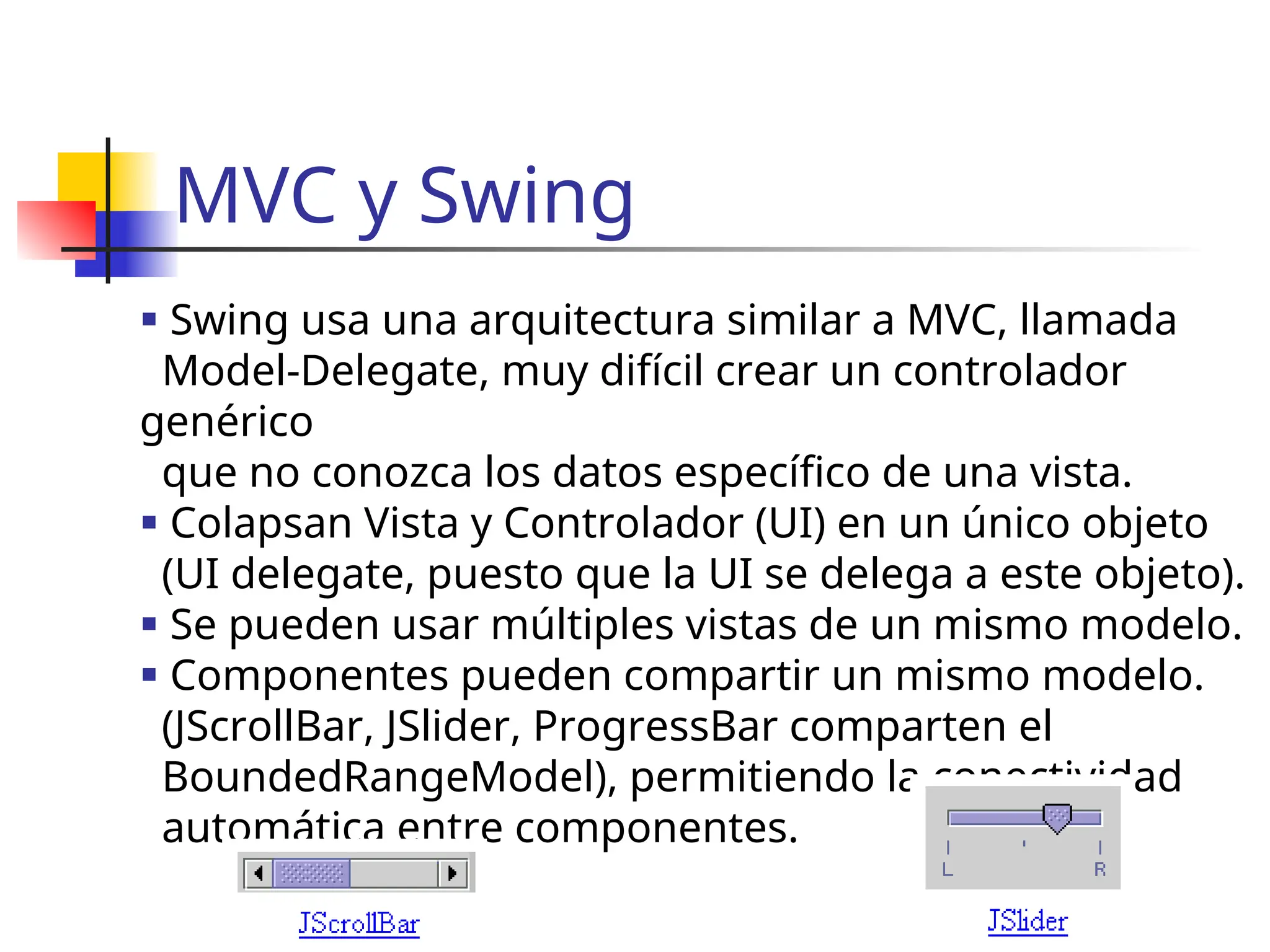

17. MVC y Swing
 Swing usa una arquitectura similar a MVC, llamada
Model-Delegate, muy difícil crear un controlador
genérico
que no conozca los datos específico de una vista.
 Colapsan Vista y Controlador (UI) en un único objeto
(UI delegate, puesto que la UI se delega a este objeto).
 Se pueden usar múltiples vistas de un mismo modelo.
 Componentes pueden compartir un mismo modelo.
(JScrollBar, JSlider, ProgressBar comparten el
BoundedRangeModel), permitiendo la conectividad
automática entre componentes.

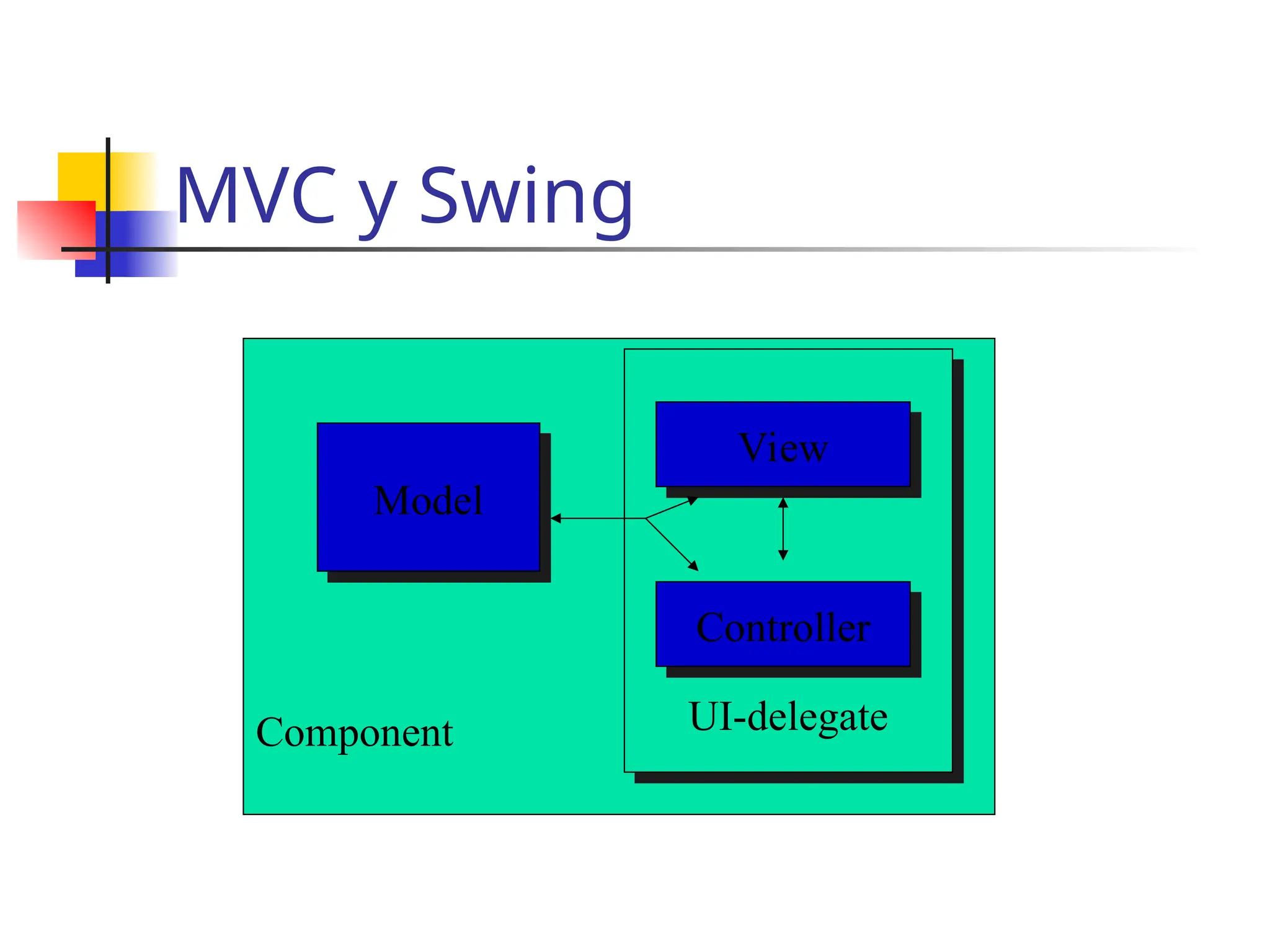

18. MVC y Swing
Component UI-delegate
View
Model
Controller

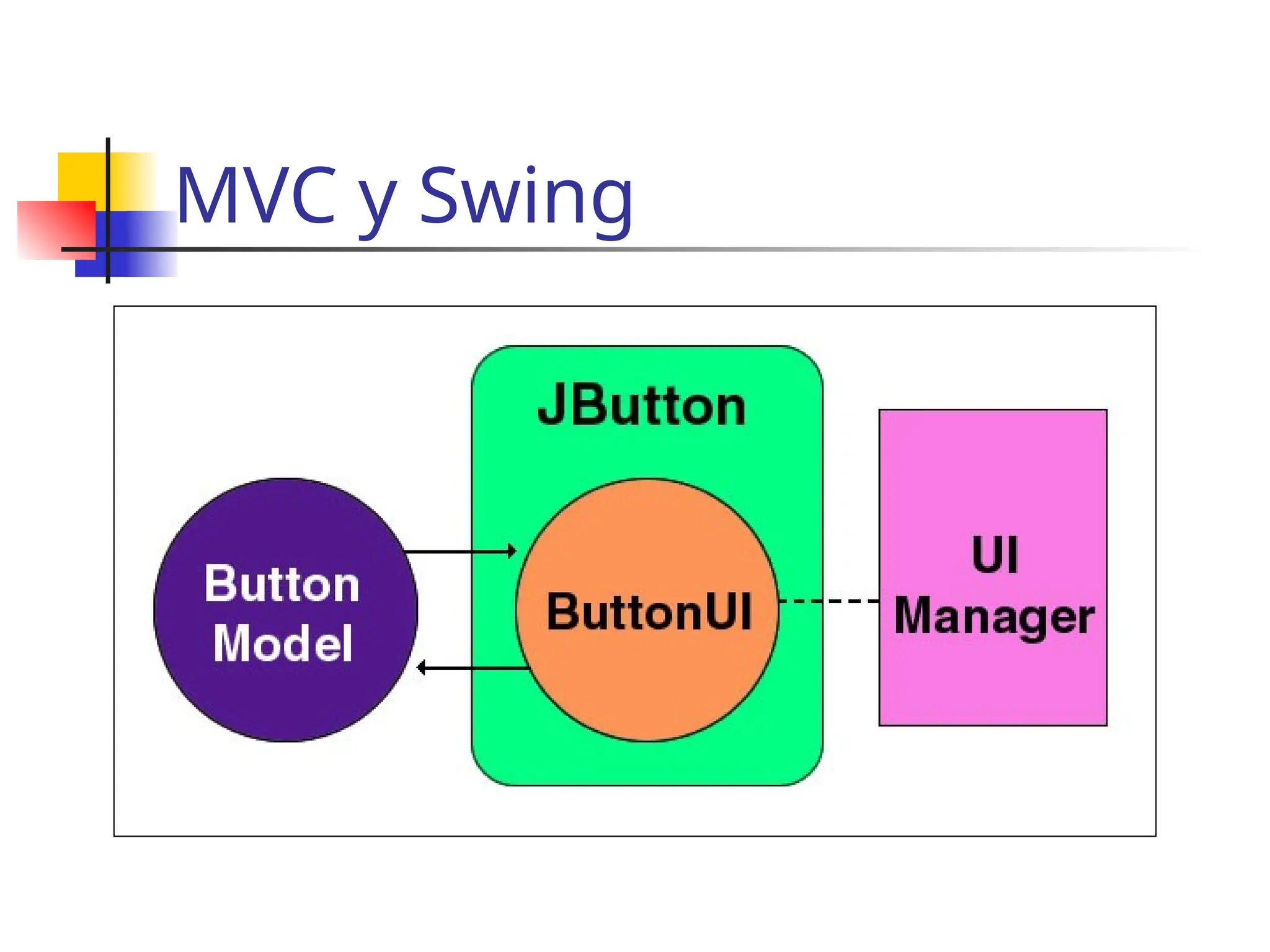

19. MVC y Swing

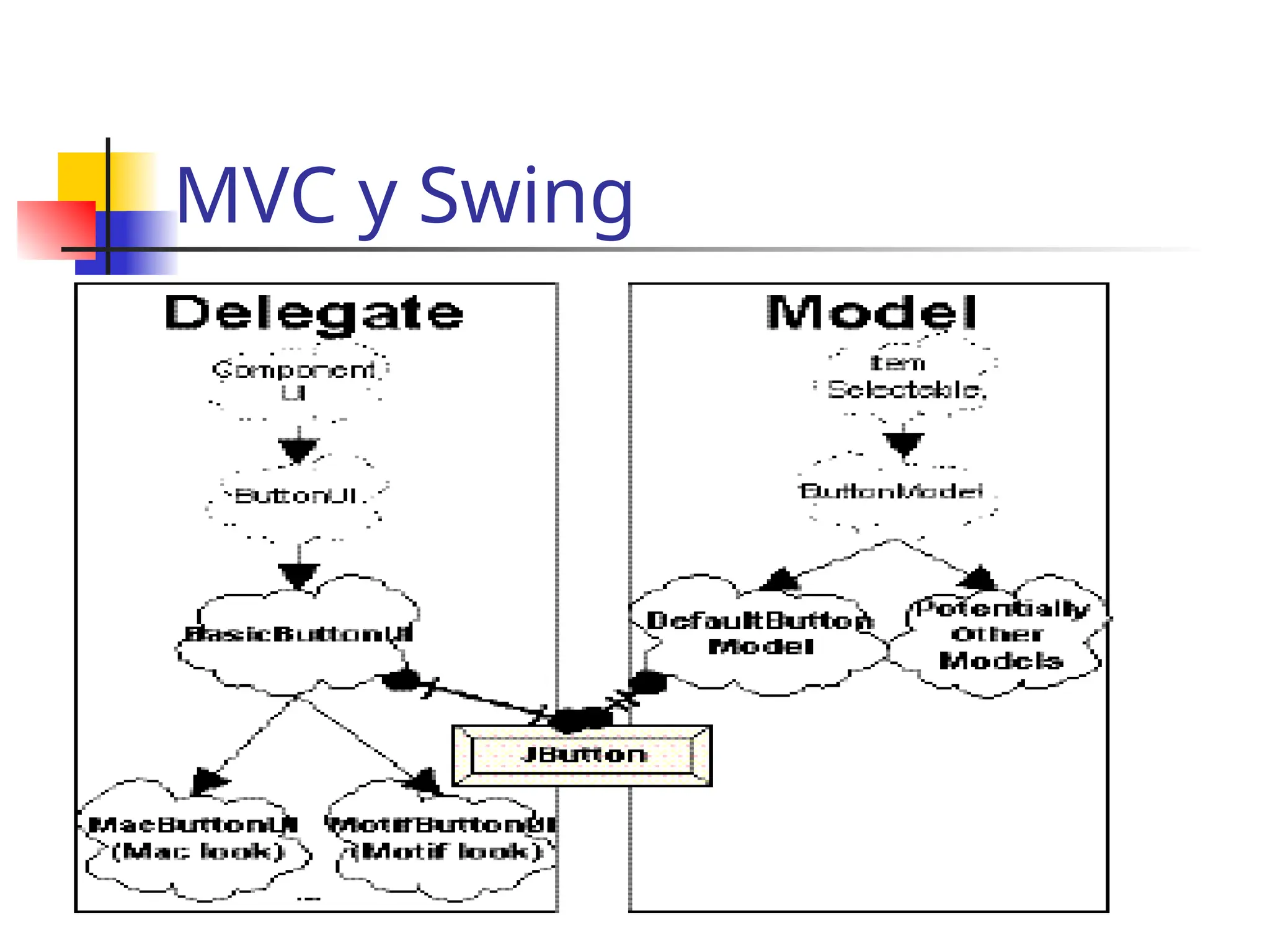

20. MVC y Swing

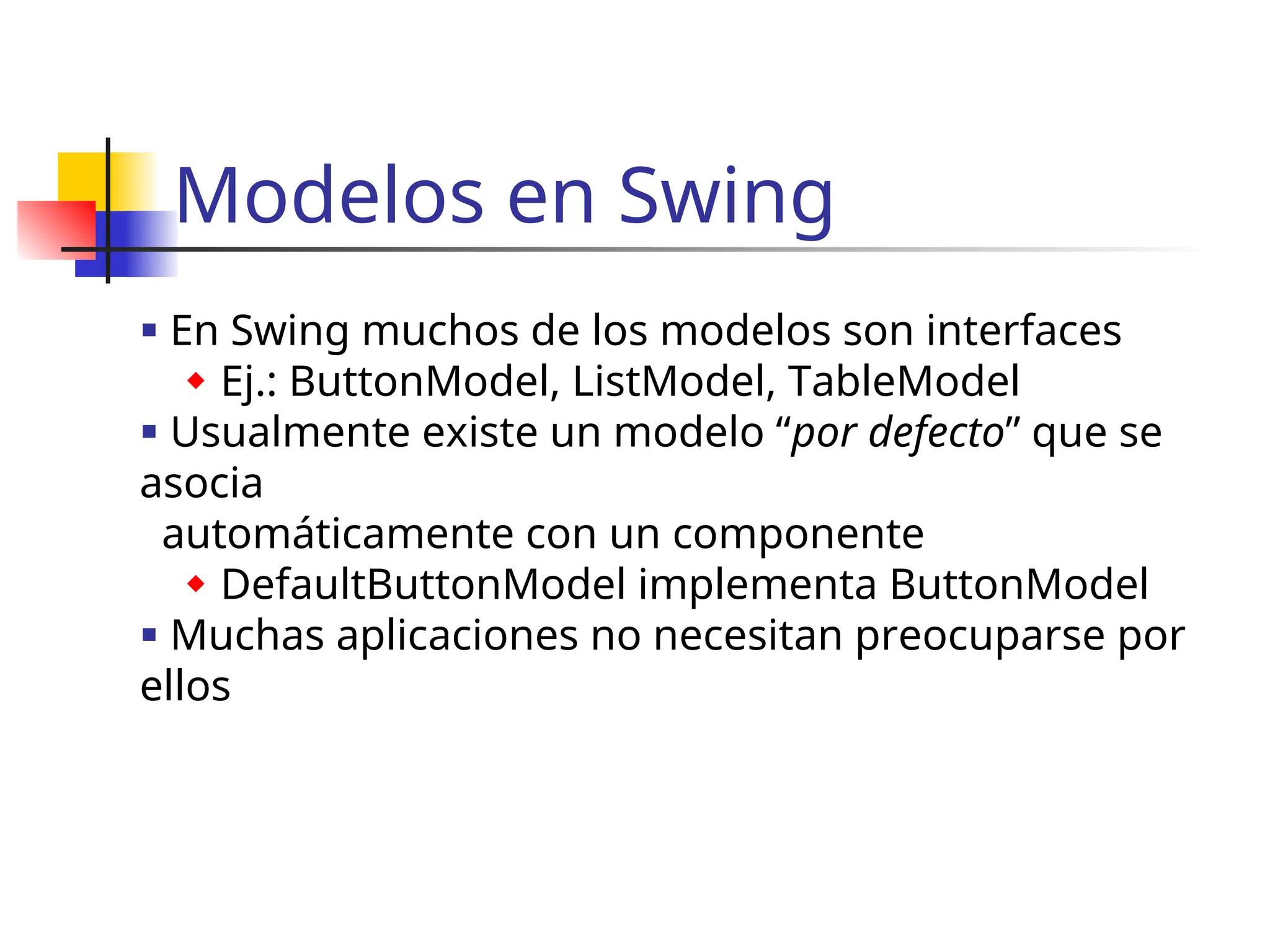

21. Modelos en Swing
 En Swing muchos de los modelos son interfaces
 Ej.: ButtonModel, ListModel, TableModel
 Usualmente existe un modelo “por defecto” que se
asocia
automáticamente con un componente
 DefaultButtonModel implementa ButtonModel
 Muchas aplicaciones no necesitan preocuparse por
ellos

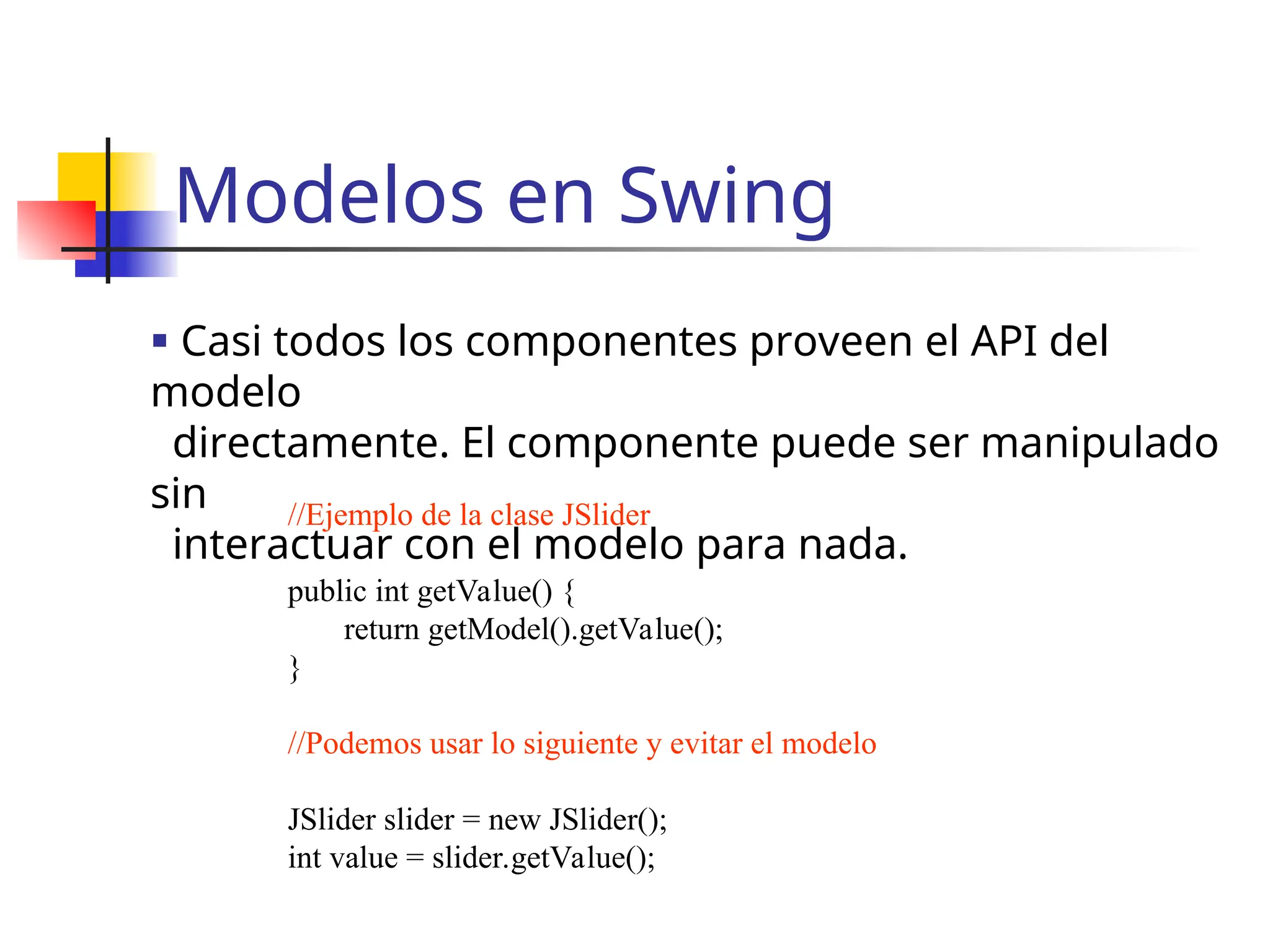

22. Modelos en Swing
 Casi todos los componentes proveen el API del
modelo
directamente. El componente puede ser manipulado
sin
interactuar con el modelo para nada.
//Ejemplo de la clase JSlider
public int getValue() {
return getModel().getValue();
}
//Podemos usar lo siguiente y evitar el modelo
JSlider slider = new JSlider();
int value = slider.getValue();

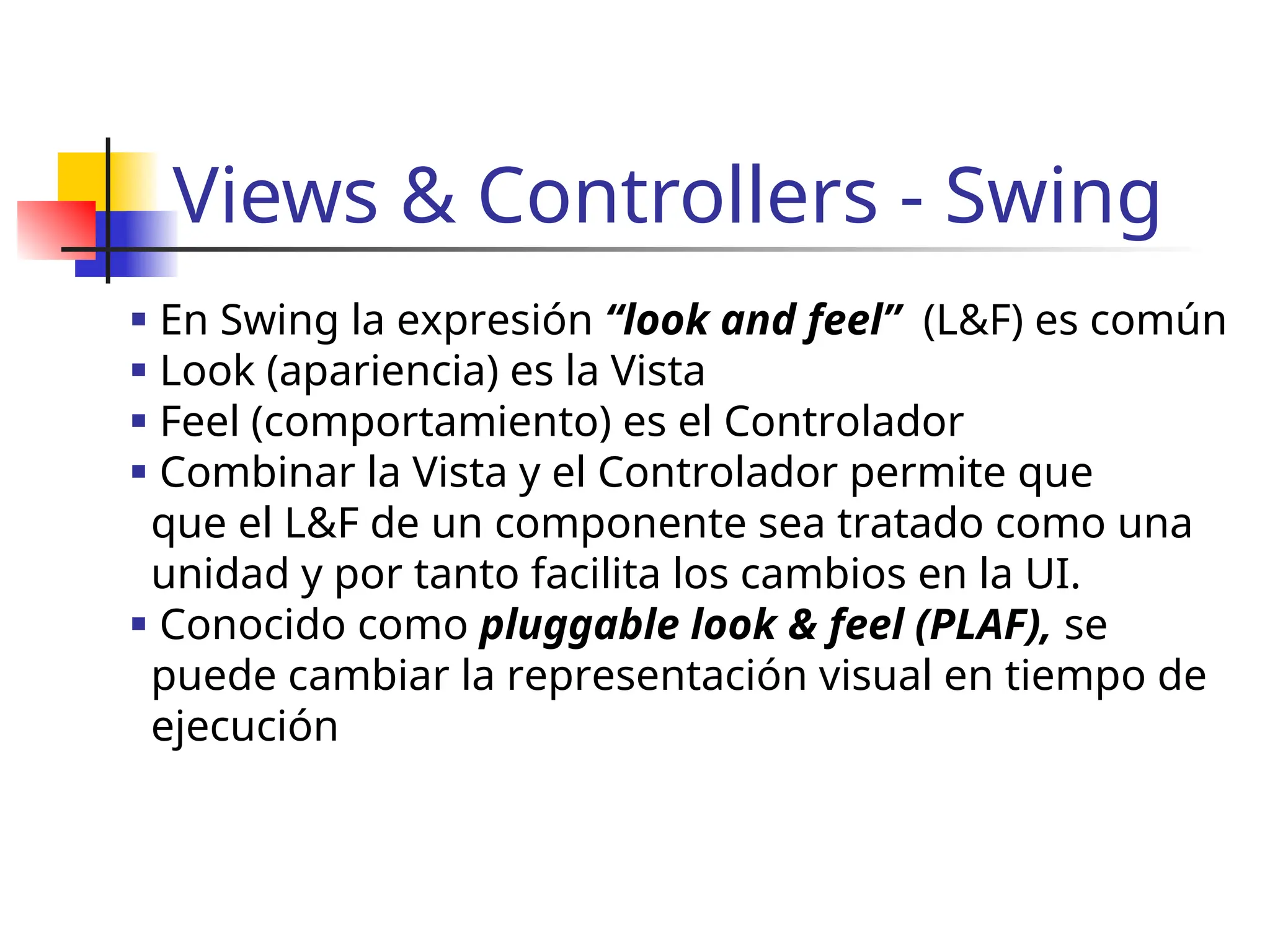

23. Views & Controllers - Swing
 En Swing la expresión “look and feel” (L&F) es común
 Look (apariencia) es la Vista
 Feel (comportamiento) es el Controlador
 Combinar la Vista y el Controlador permite que
que el L&F de un componente sea tratado como una
unidad y por tanto facilita los cambios en la UI.
 Conocido como pluggable look & feel (PLAF), se
puede cambiar la representación visual en tiempo de
ejecución

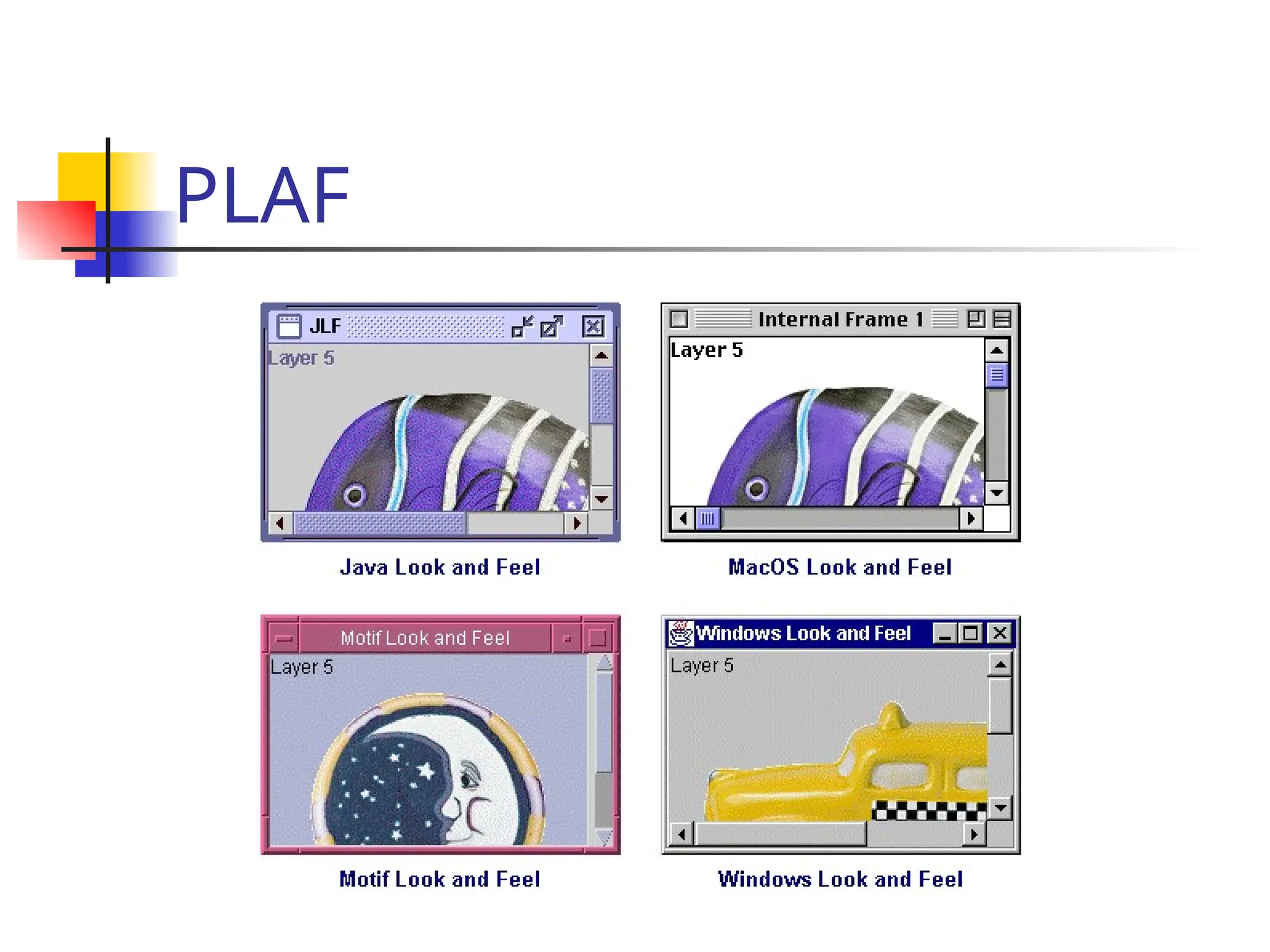

24. PLAF

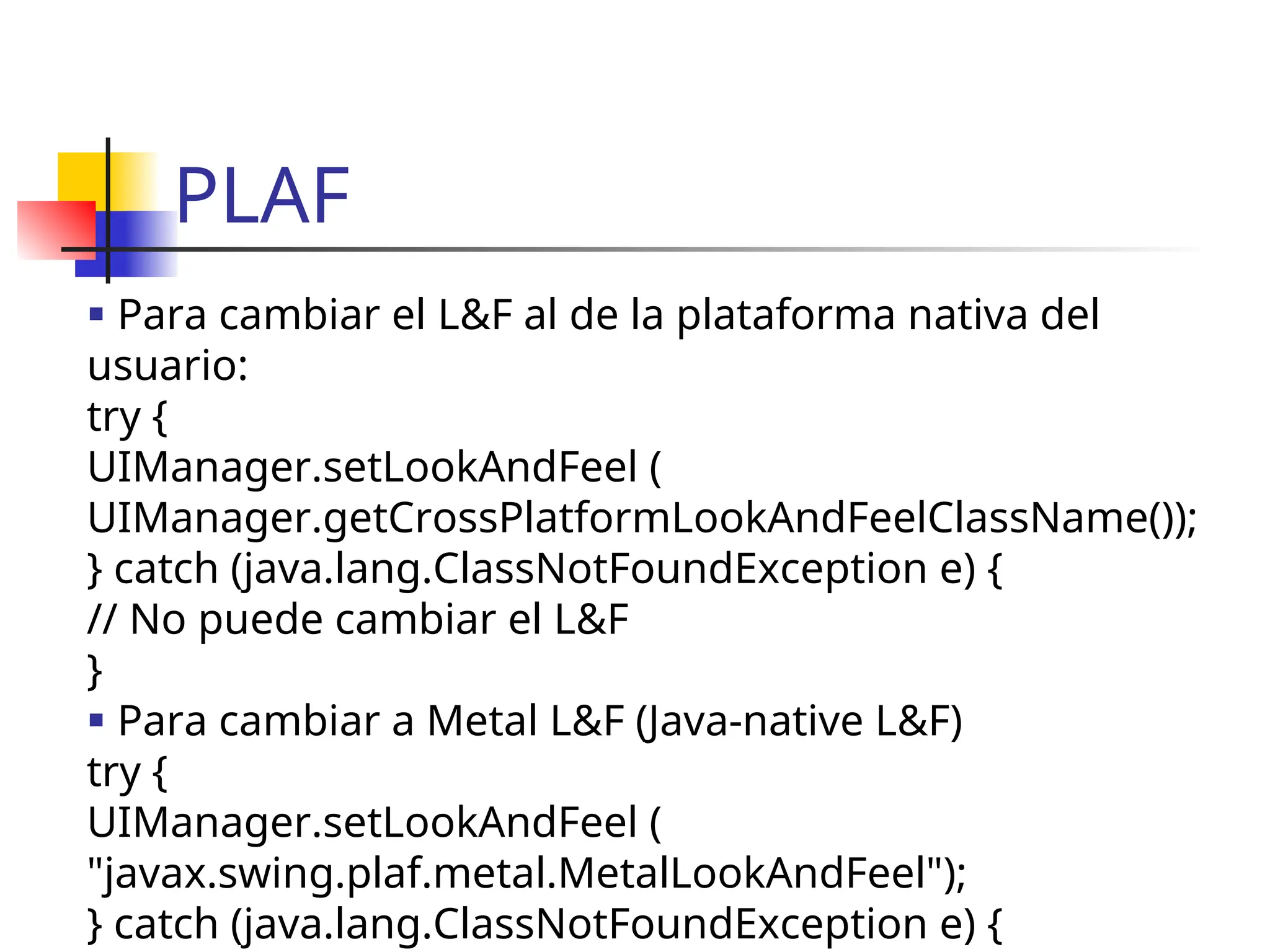

25. PLAF
 Para cambiar el L&F al de la plataforma nativa del
usuario:
try {
UIManager.setLookAndFeel (
UIManager.getCrossPlatformLookAndFeelClassName());
} catch (java.lang.ClassNotFoundException e) {
// No puede cambiar el L&F
}
 Para cambiar a Metal L&F (Java-native L&F)
try {
UIManager.setLookAndFeel (
"javax.swing.plaf.metal.MetalLookAndFeel");
} catch (java.lang.ClassNotFoundException e) {
