El documento detalla el desarrollo de aplicaciones Java utilizando la arquitectura MVC, enfatizando la interacción entre el modelo, la vista y el controlador. Se presenta un tutorial para implementar una calculadora que suma dos números usando las librerías Swing de Java, describiendo las clases necesarias y su implementación. Además, se ofrecen recomendaciones para aprender Java y aplicar correctamente el patrón MVC, así como la importancia de seguir las convenciones internacionales de programación.

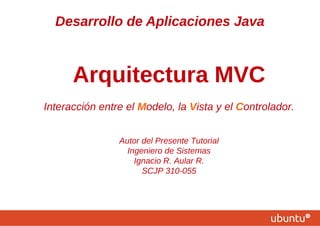

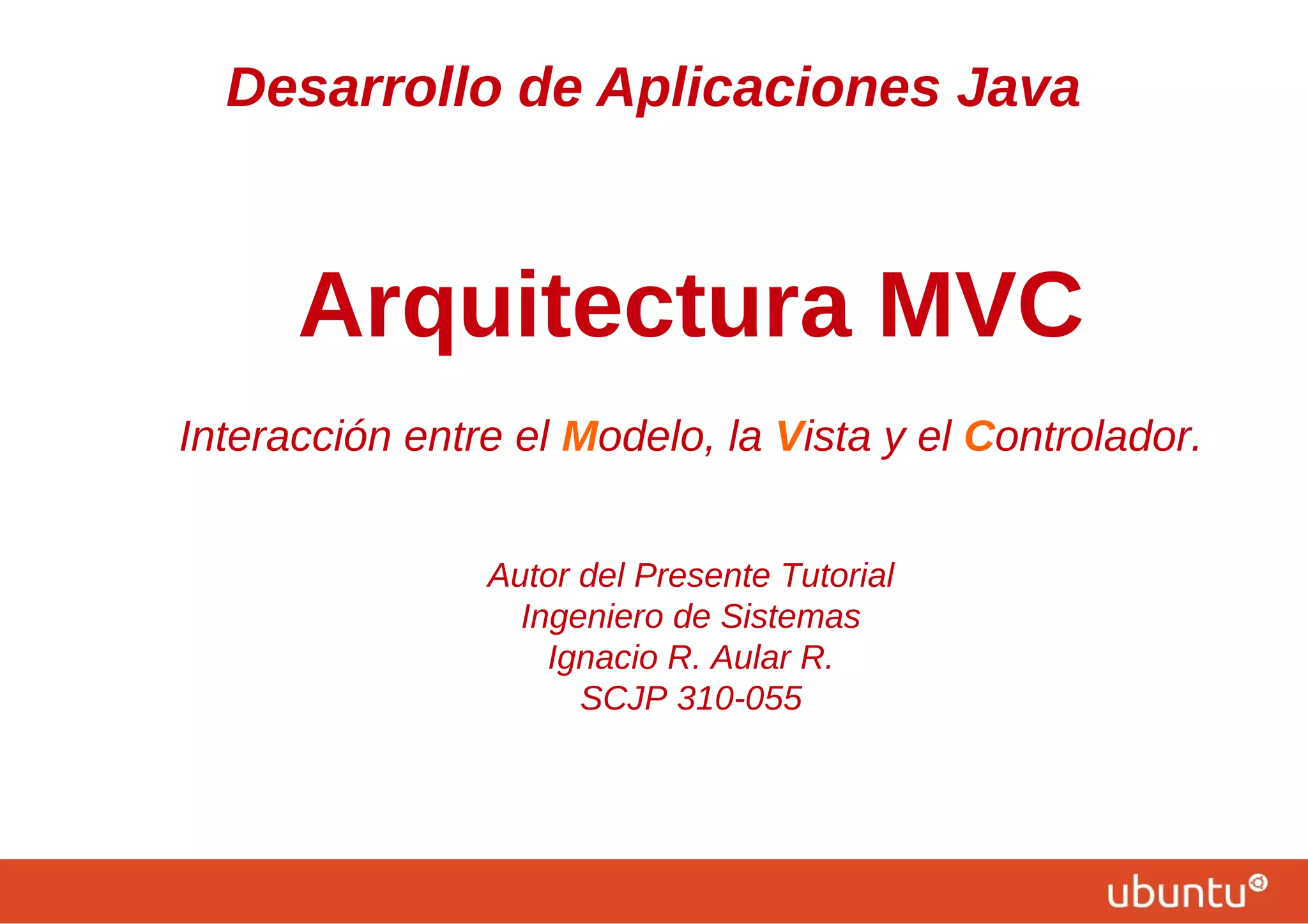

1. Desarrollo de Aplicaciones Java
Arquitectura MVC
Interacción entre el Modelo, la Vista y el Controlador.
Autor del Presente Tutorial
Ingeniero de Sistemas
Ignacio R. Aular R.
SCJP 310-055

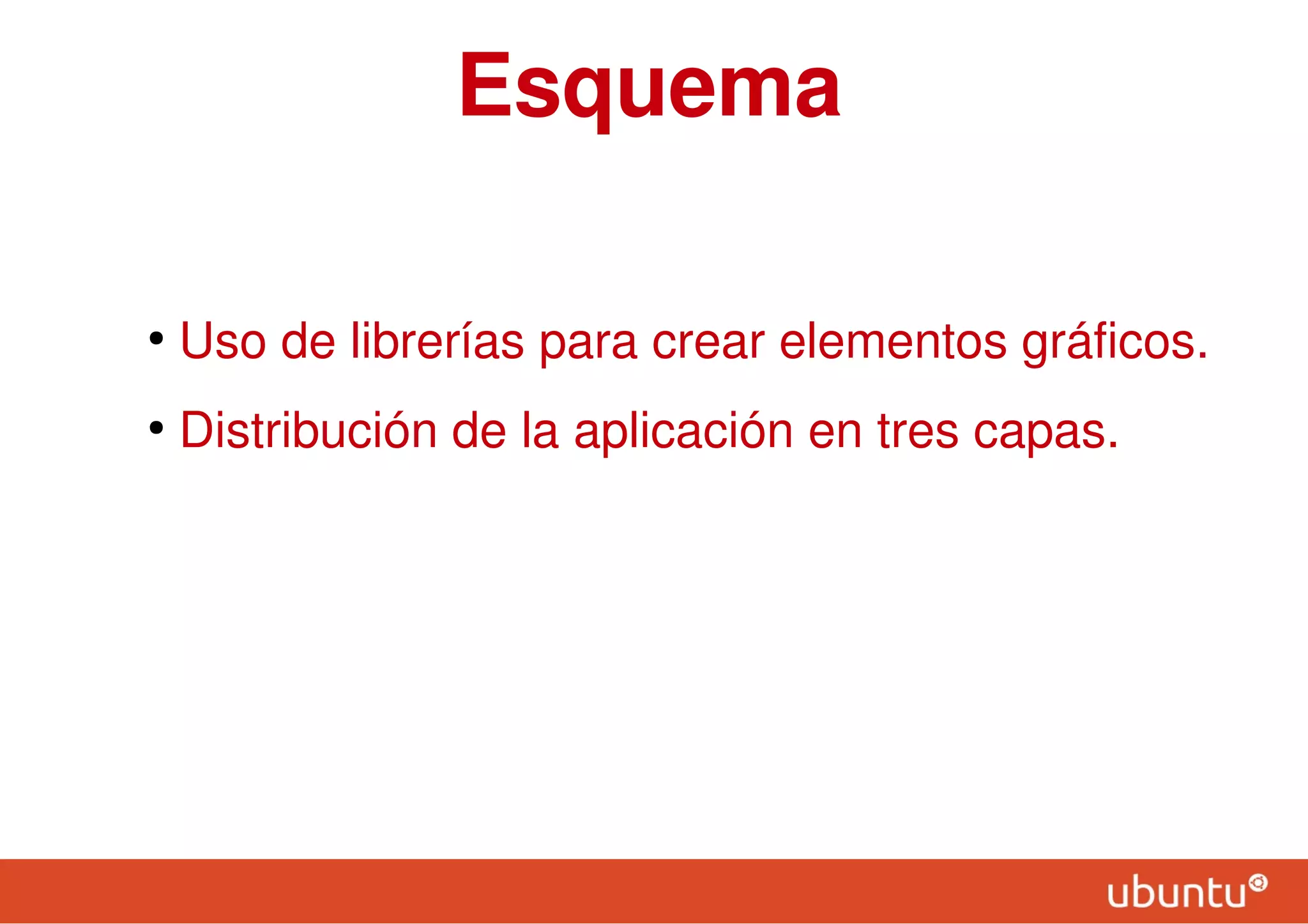

2. Esquema
●
Uso de librerías para crear elementos gráficos.
●
Distribución de la aplicación en tres capas.

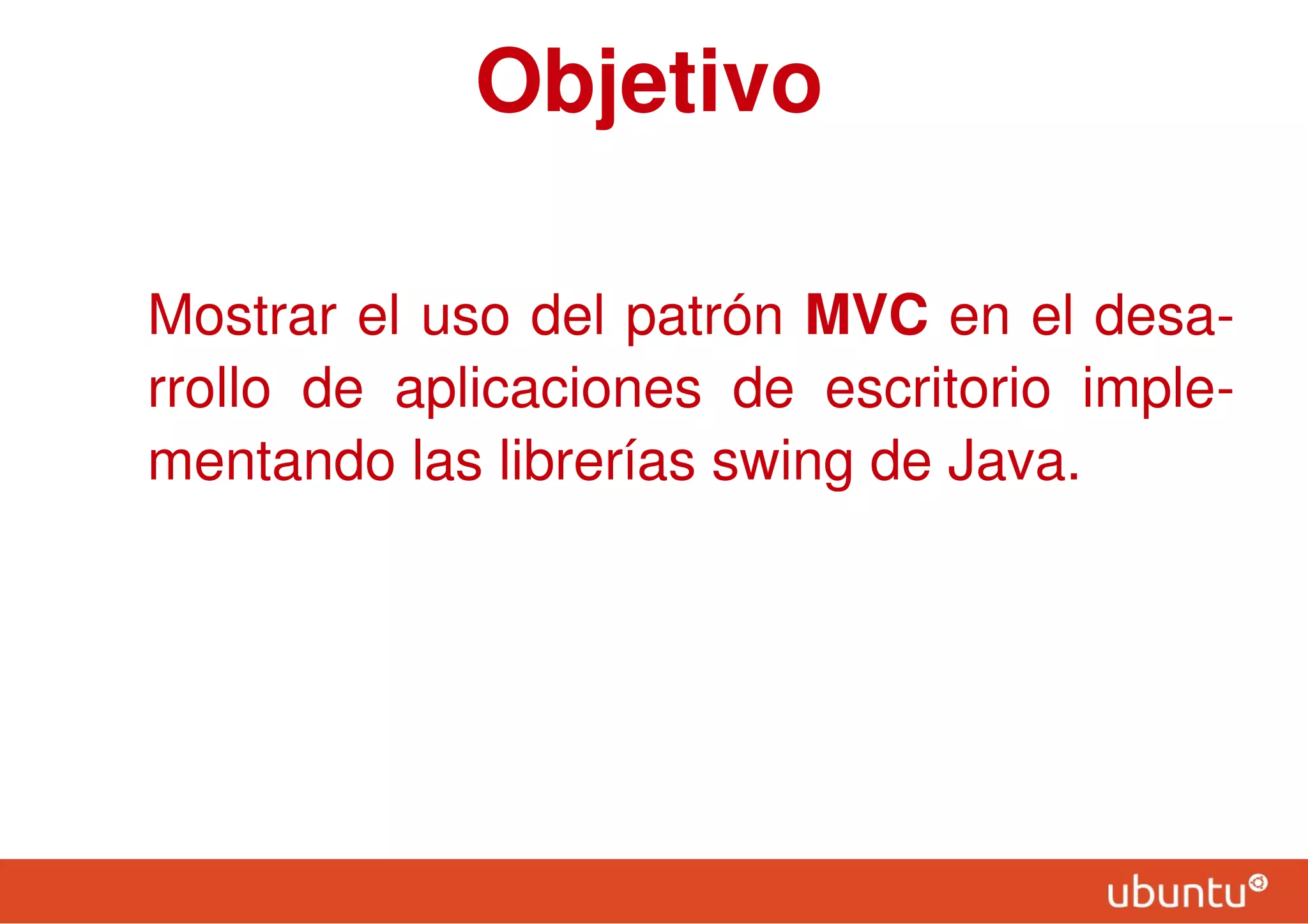

3. Objetivo
Mostrar el uso del patrón MVC en el desa-
rrollo de aplicaciones de escritorio imple-
mentando las librerías swing de Java.

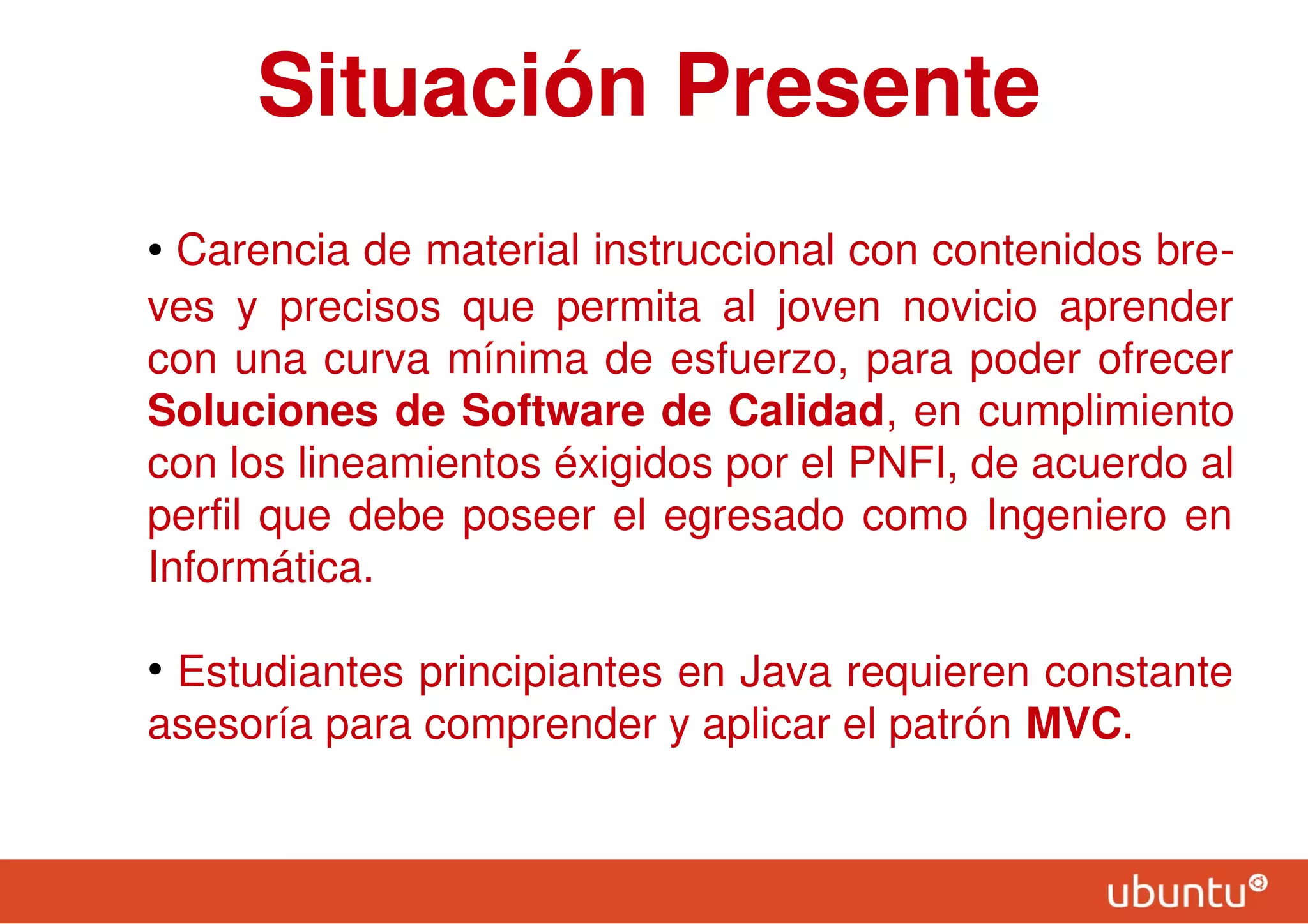

4. Situación Presente
● Carencia de material instruccional con contenidos bre-
ves y precisos que permita al joven novicio aprender
con una curva mínima de esfuerzo, para poder ofrecer
Soluciones de Software de Calidad, en cumplimiento
con los lineamientos éxigidos por el PNFI, de acuerdo al
perfil que debe poseer el egresado como Ingeniero en
Informática.
●
Estudiantes principiantes en Java requieren constante
asesoría para comprender y aplicar el patrón MVC.

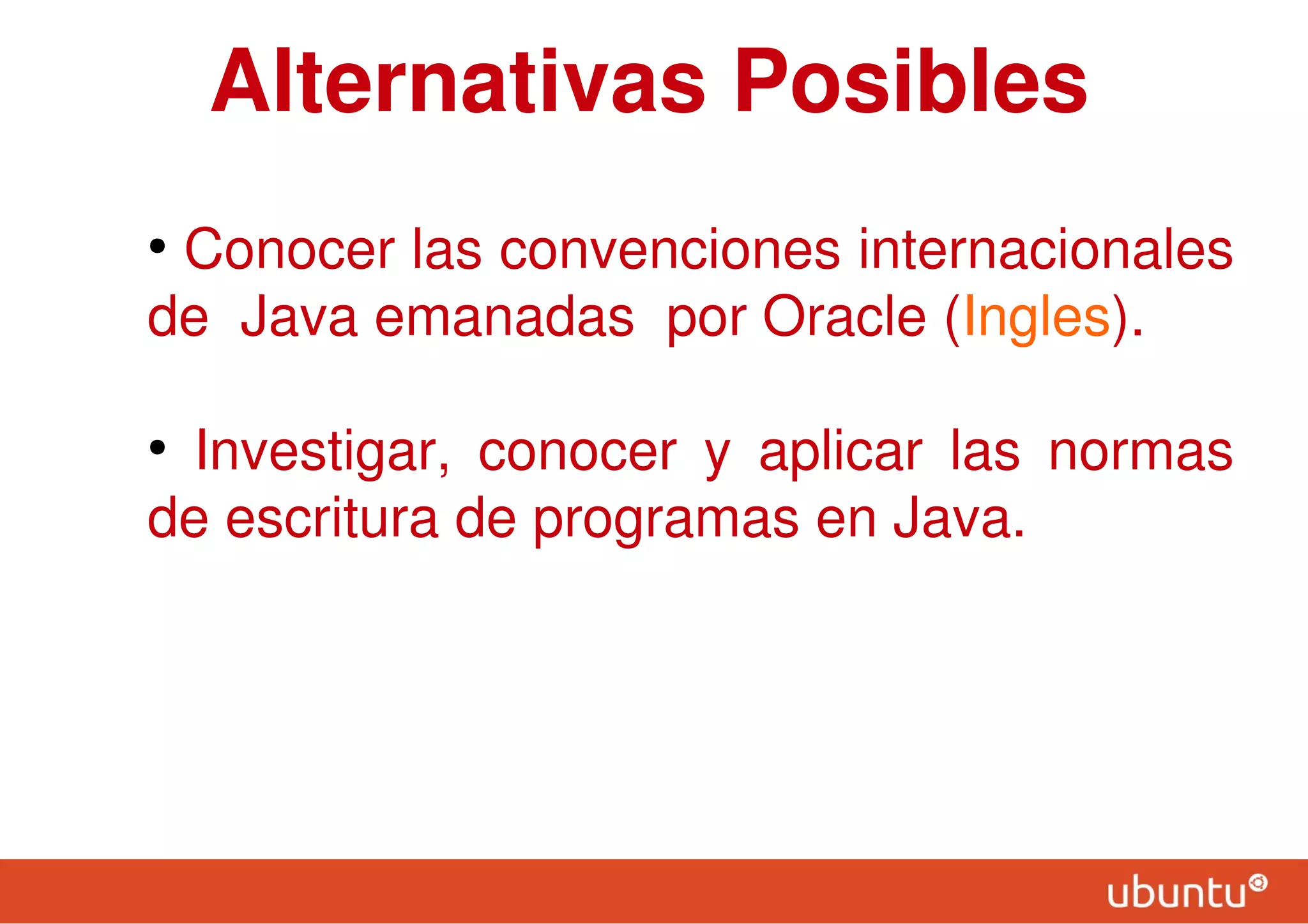

5. Alternativas Posibles
●
Conocer las convenciones internacionales
de Java emanadas por Oracle (Ingles).
●
Investigar, conocer y aplicar las normas
de escritura de programas en Java.

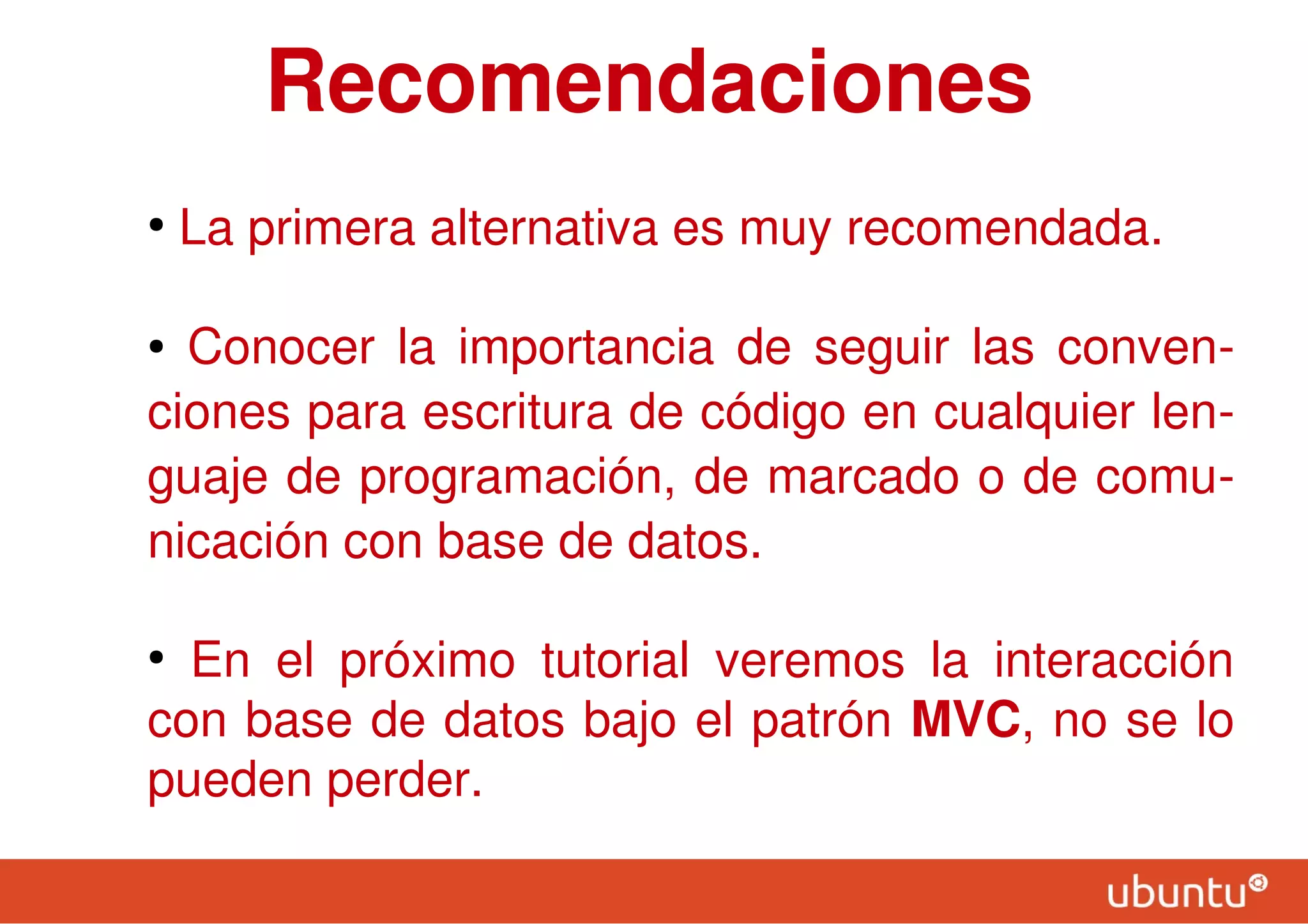

6. Recomendaciones
●
La primera alternativa es muy recomendada.
● Conocer la importancia de seguir las conven-
ciones para escritura de código en cualquier len-
guaje de programación, de marcado o de comu-
nicación con base de datos.
●
En el próximo tutorial veremos la interacción
con base de datos bajo el patrón MVC, no se lo
pueden perder.

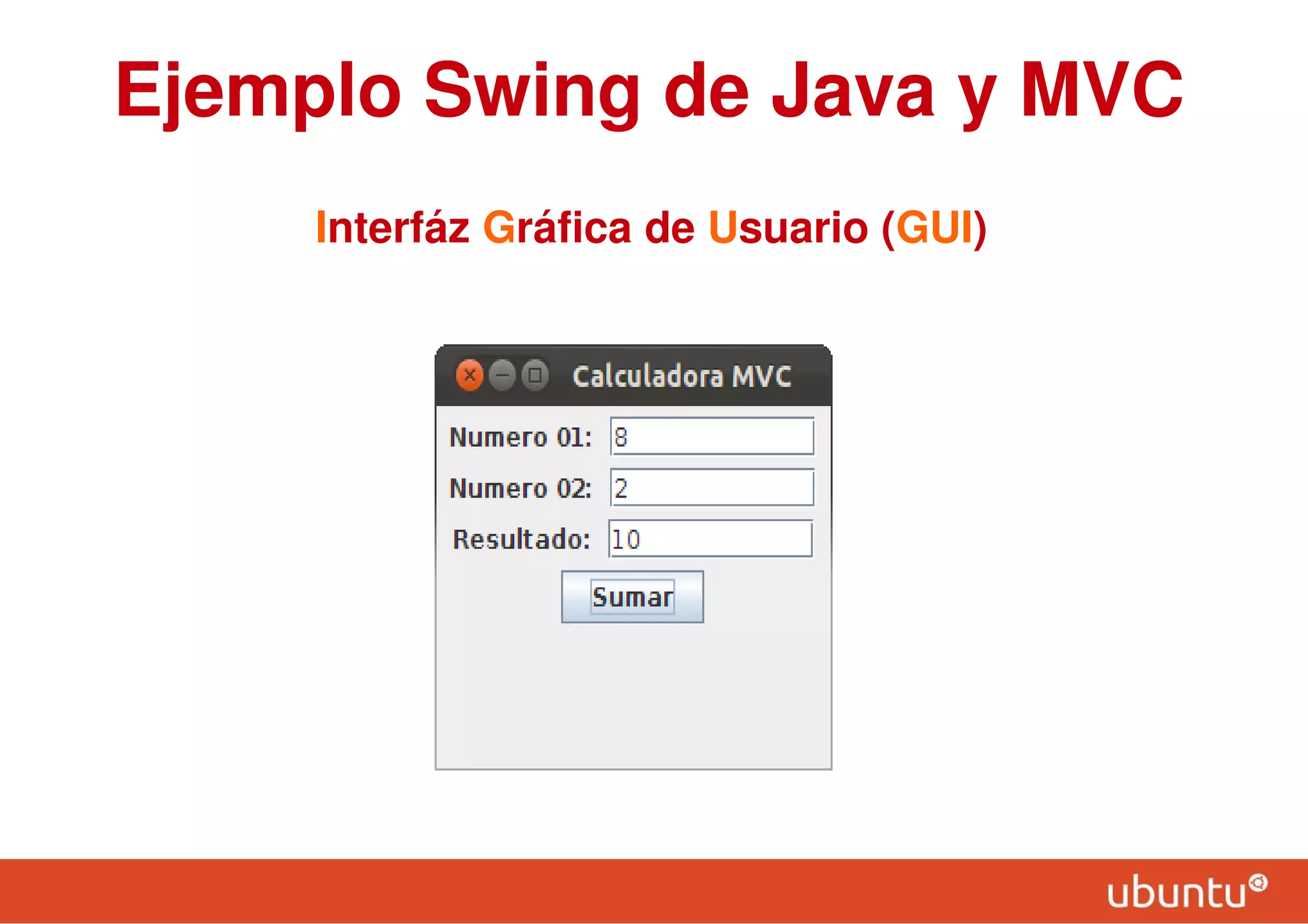

7. Ejemplo Swing de Java y MVC
Interfáz Gráfica de Usuario (GUI)

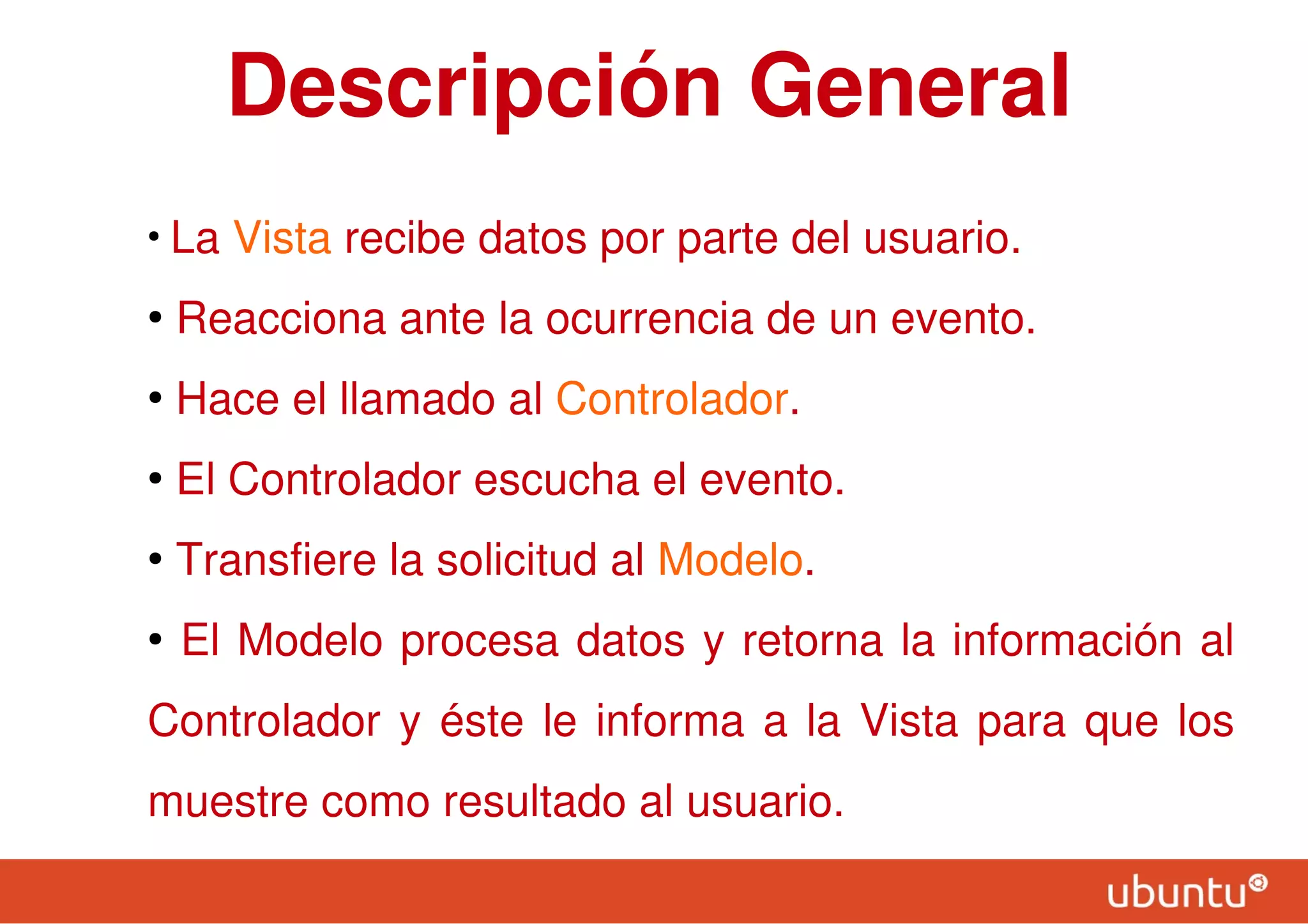

8. Descripción General
●
La Vista recibe datos por parte del usuario.
●
Reacciona ante la ocurrencia de un evento.
●
Hace el llamado al Controlador.
●
El Controlador escucha el evento.
●
Transfiere la solicitud al Modelo.
●
El Modelo procesa datos y retorna la información al
Controlador y éste le informa a la Vista para que los
muestre como resultado al usuario.

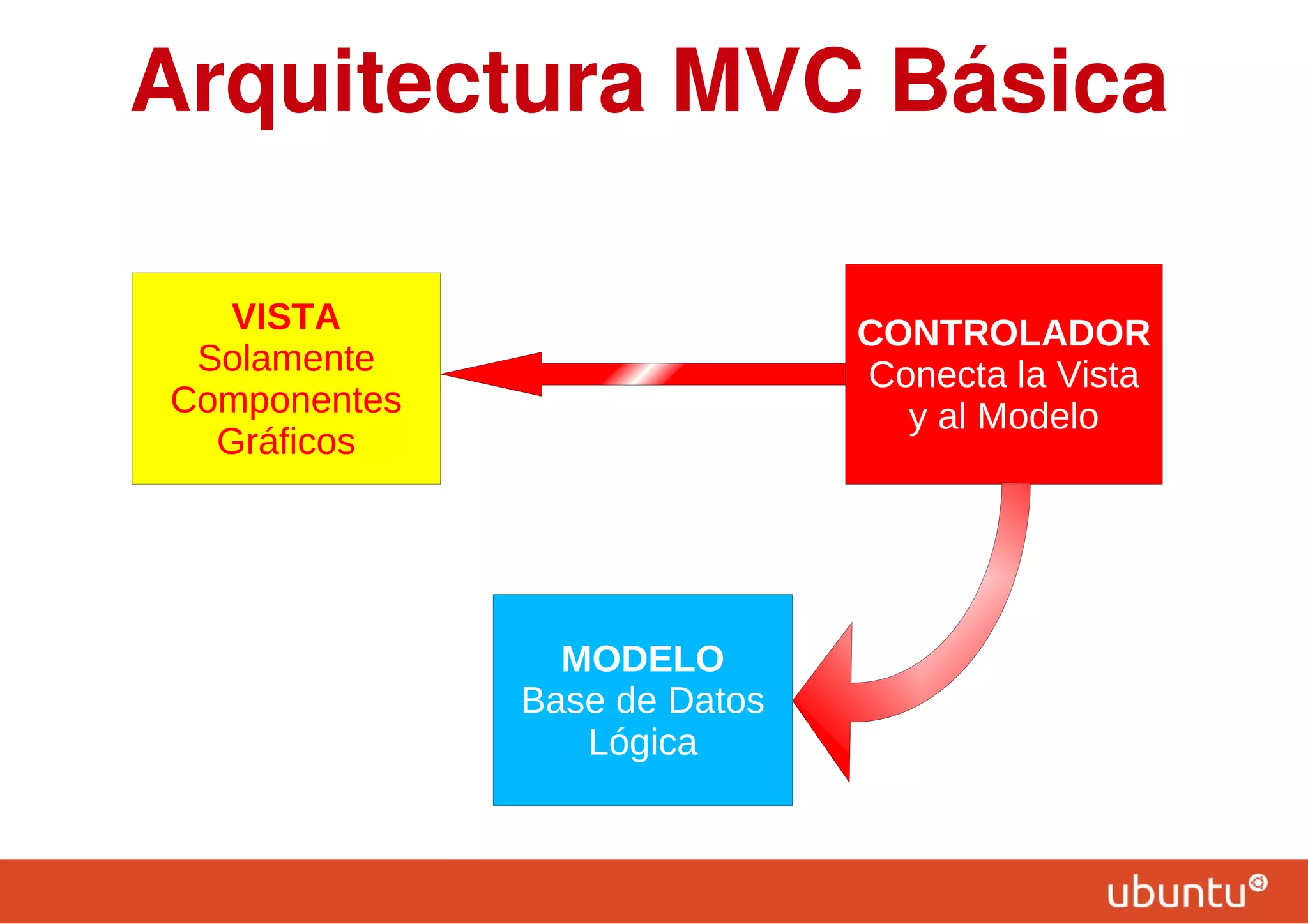

9. Arquitectura MVC Básica
VISTA
Solamente
Componentes
Gráficos
MODELO
Base de Datos
Lógica
CONTROLADOR
Conecta la Vista
y al Modelo

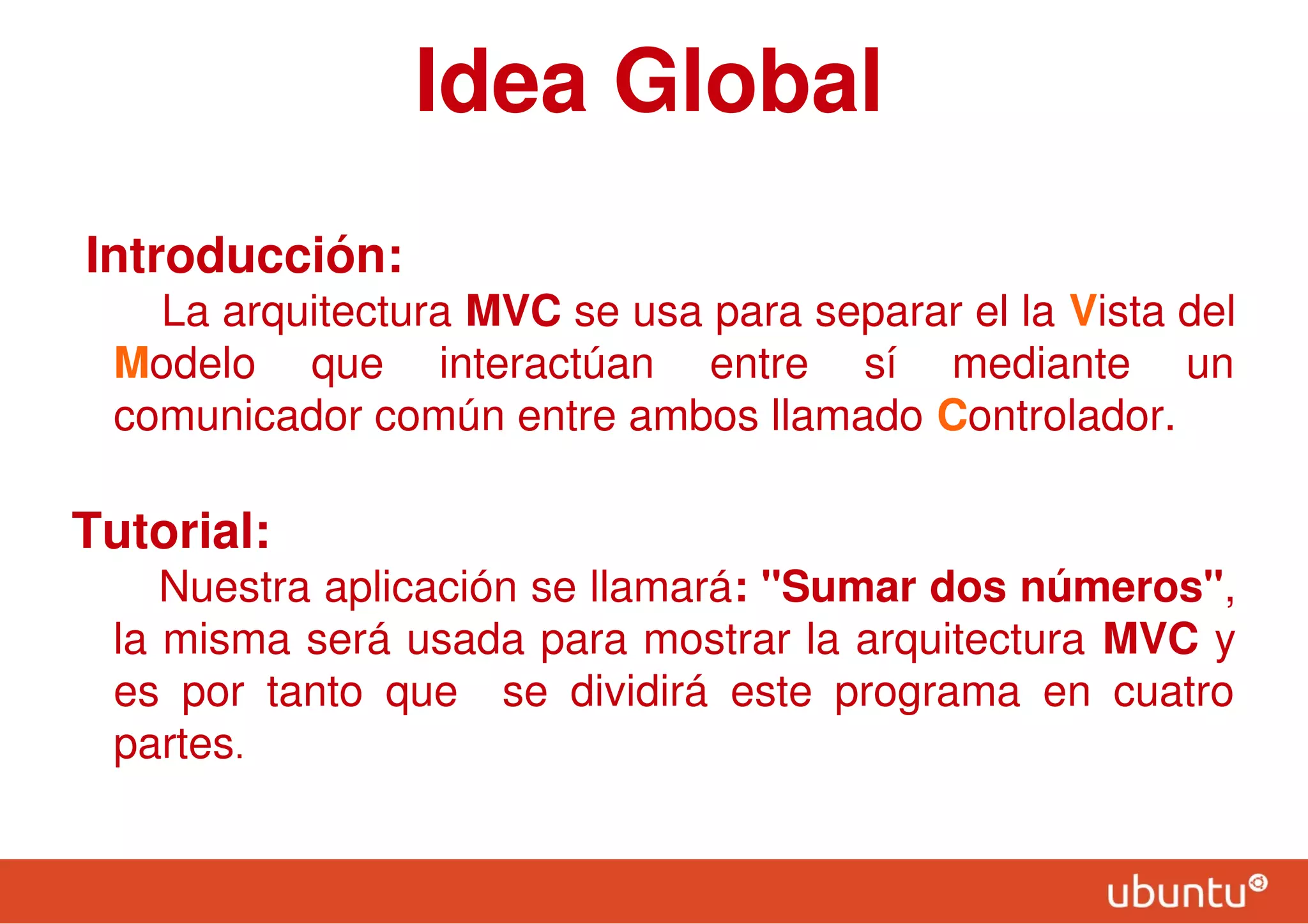

10. Idea Global
Introducción:
La arquitectura MVC se usa para separar el la Vista del
Modelo que interactúan entre sí mediante un
comunicador común entre ambos llamado Controlador.
Tutorial:
Nuestra aplicación se llamará: "Sumar dos números",
la misma será usada para mostrar la arquitectura MVC y
es por tanto que se dividirá este programa en cuatro
partes.

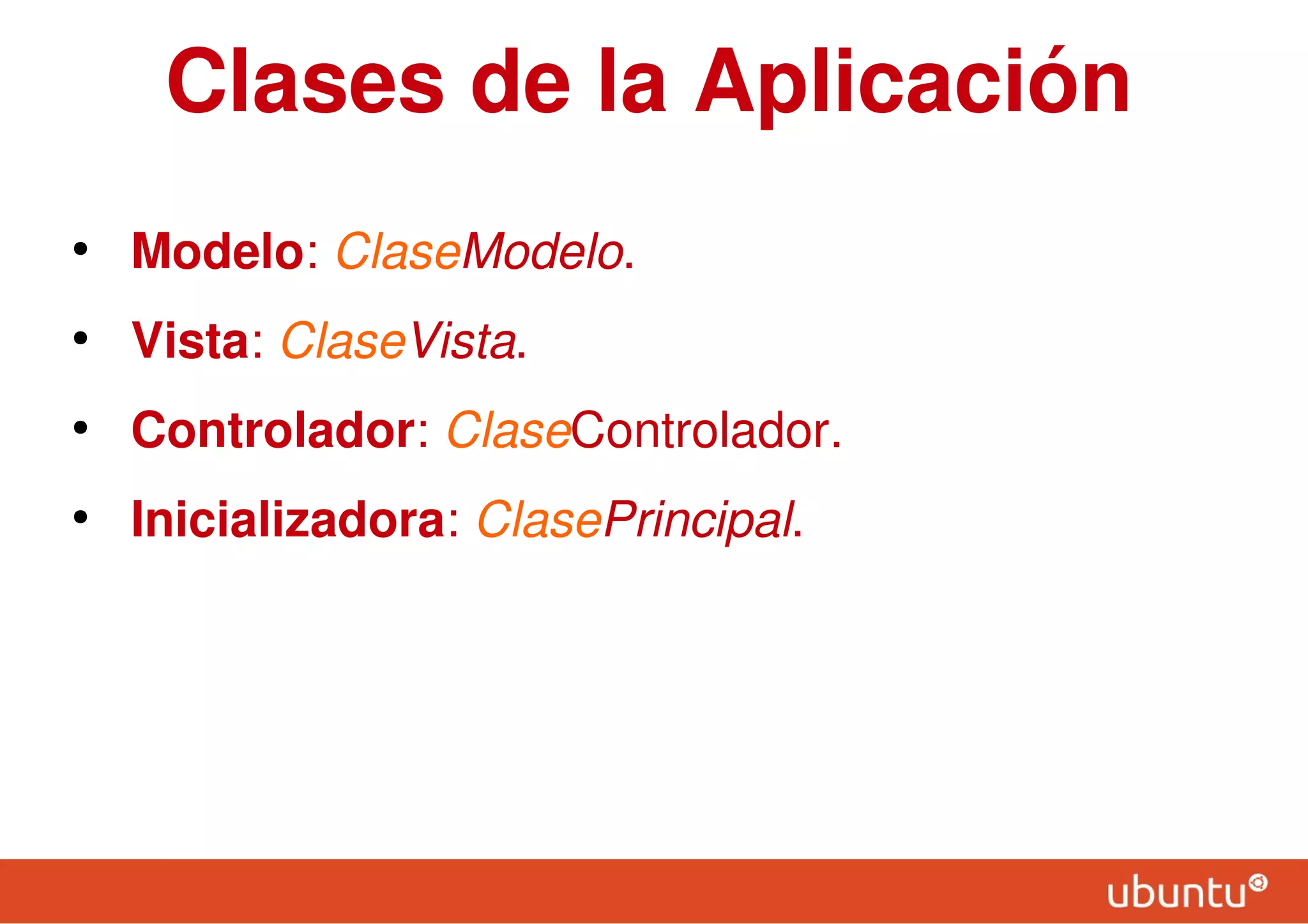

11. Clases de la Aplicación
●
Modelo: ClaseModelo.
●
Vista: ClaseVista.
●
Controlador: ClaseControlador.
●
Inicializadora: ClasePrincipal.

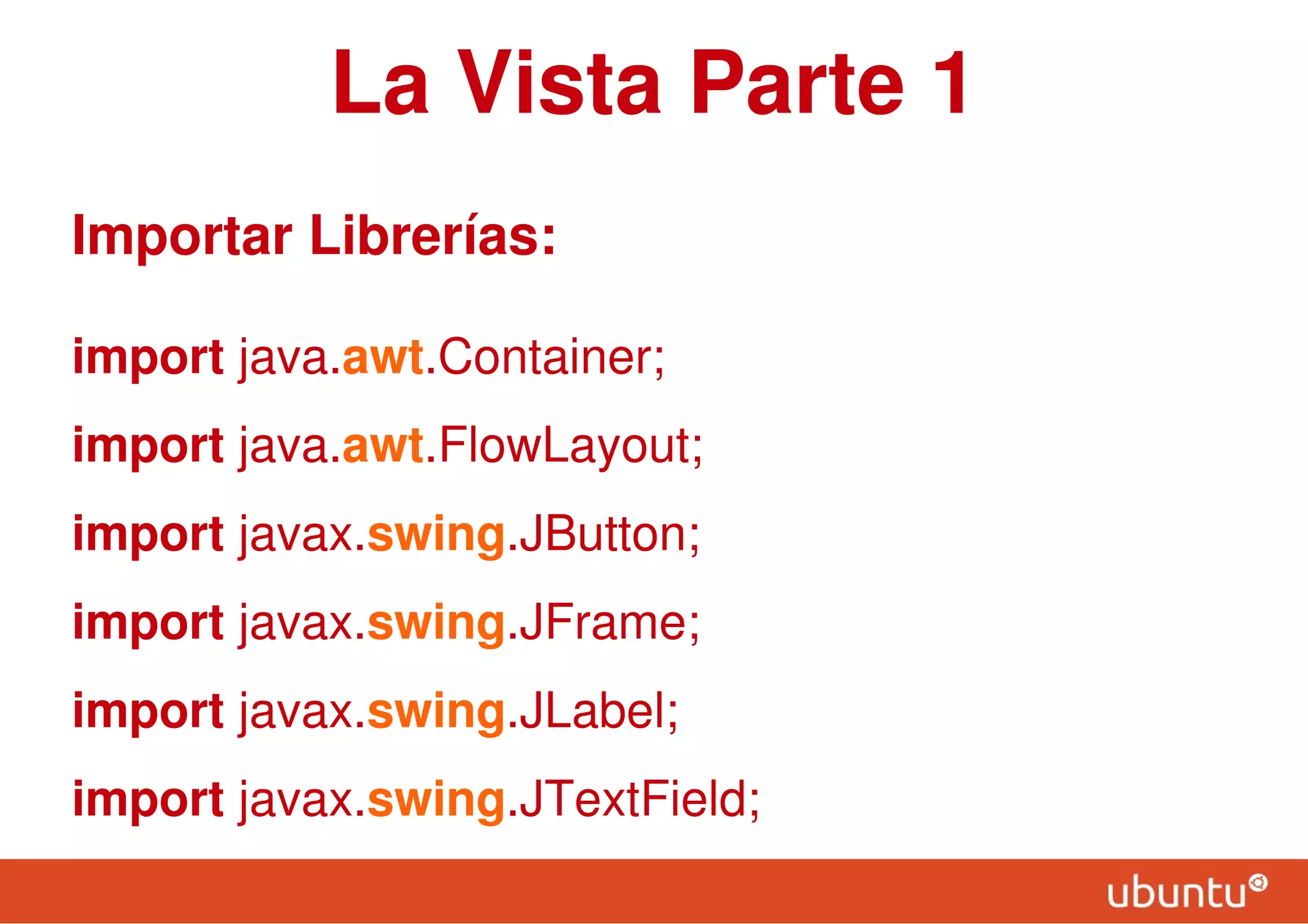

12. La Vista Parte 1
Importar Librerías:
import java.awt.Container;
import java.awt.FlowLayout;
import javax.swing.JButton;
import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JTextField;

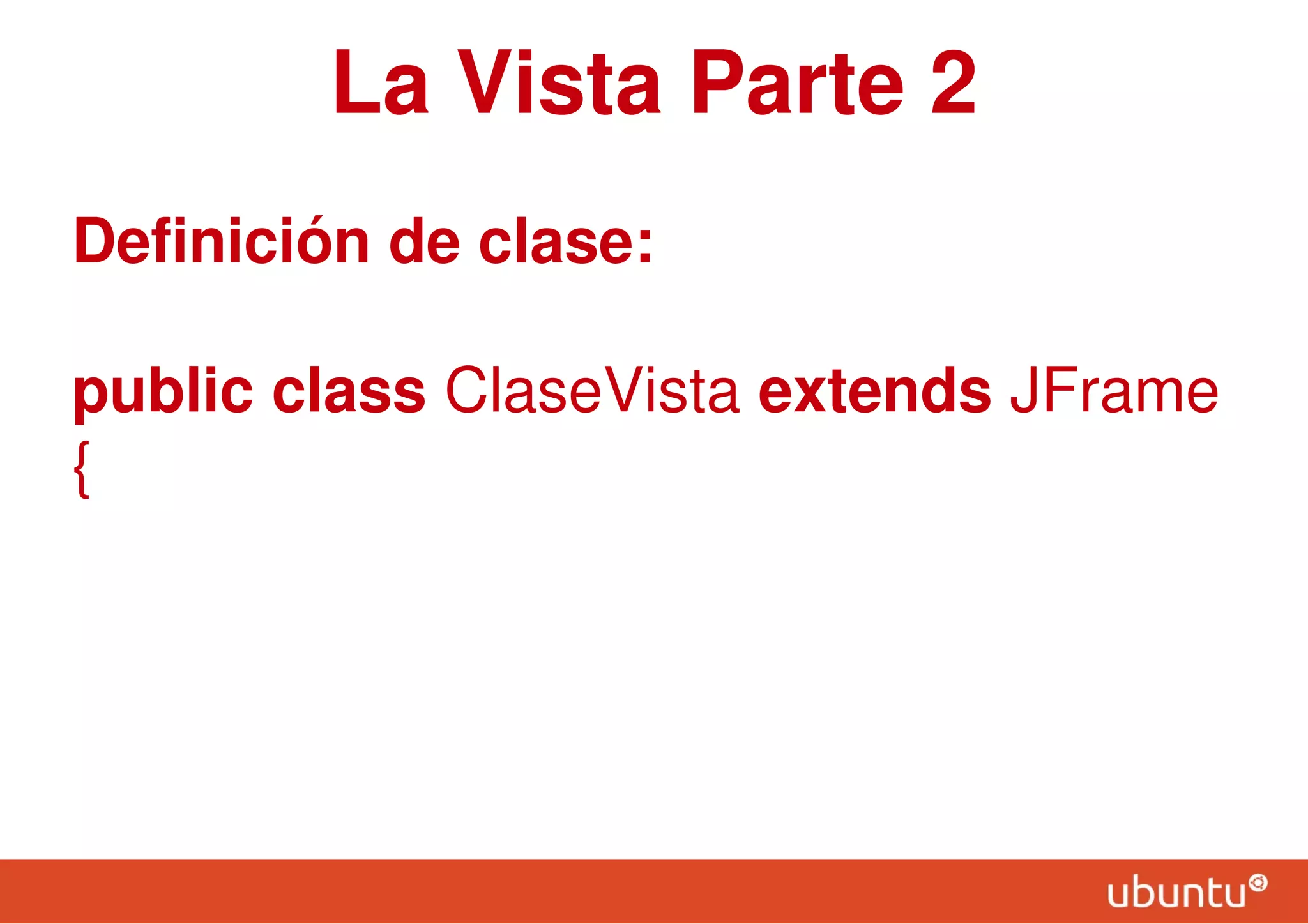

13. La Vista Parte 2
Definición de clase:
public class ClaseVista extends JFrame
{

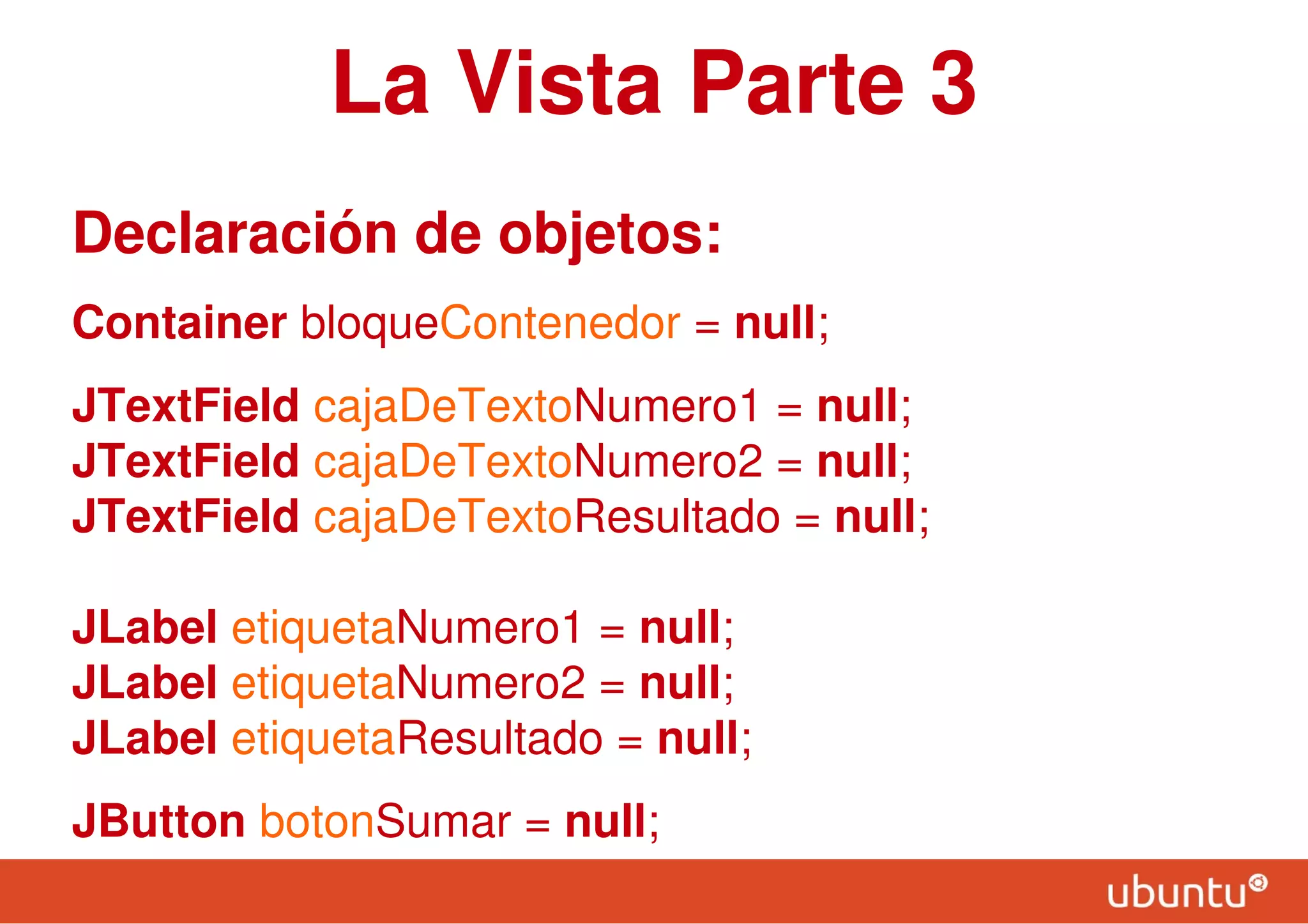

14. La Vista Parte 3
Declaración de objetos:
Container bloqueContenedor = null;
JTextField cajaDeTextoNumero1 = null;
JTextField cajaDeTextoNumero2 = null;
JTextField cajaDeTextoResultado = null;
JLabel etiquetaNumero1 = null;
JLabel etiquetaNumero2 = null;
JLabel etiquetaResultado = null;
JButton botonSumar = null;

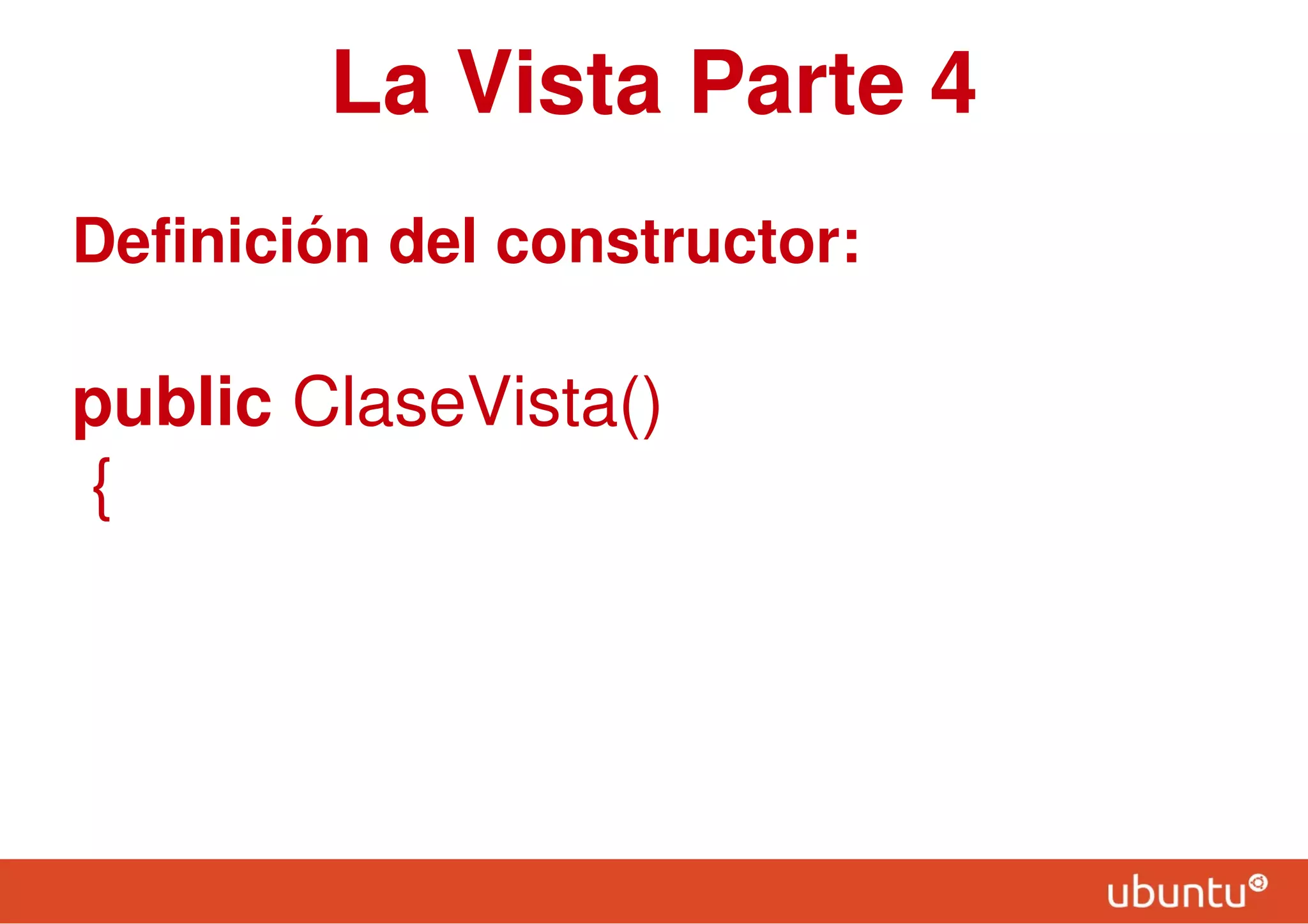

15. La Vista Parte 4
Definición del constructor:
public ClaseVista()
{

16. La Vista Parte 5
Definiendo el contenedor:
bloqueContenedor = getContentPane();
setTitle("Calculadora MVC");
setLayout(new FlowLayout());
setSize(220,200);

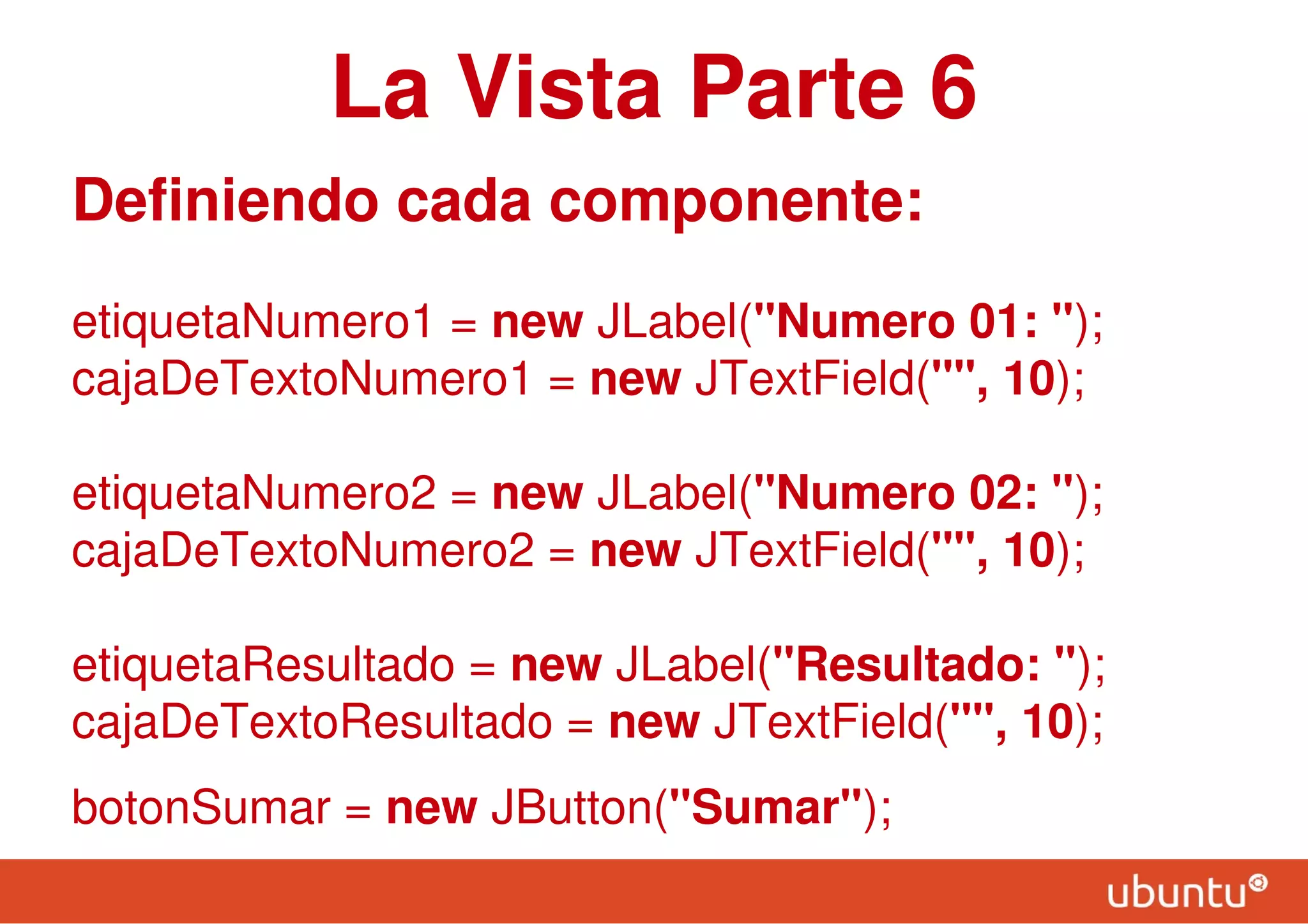

17. La Vista Parte 6
Definiendo cada componente:
etiquetaNumero1 = new JLabel("Numero 01: ");
cajaDeTextoNumero1 = new JTextField("", 10);
etiquetaNumero2 = new JLabel("Numero 02: ");
cajaDeTextoNumero2 = new JTextField("", 10);
etiquetaResultado = new JLabel("Resultado: ");
cajaDeTextoResultado = new JTextField("", 10);
botonSumar = new JButton("Sumar");

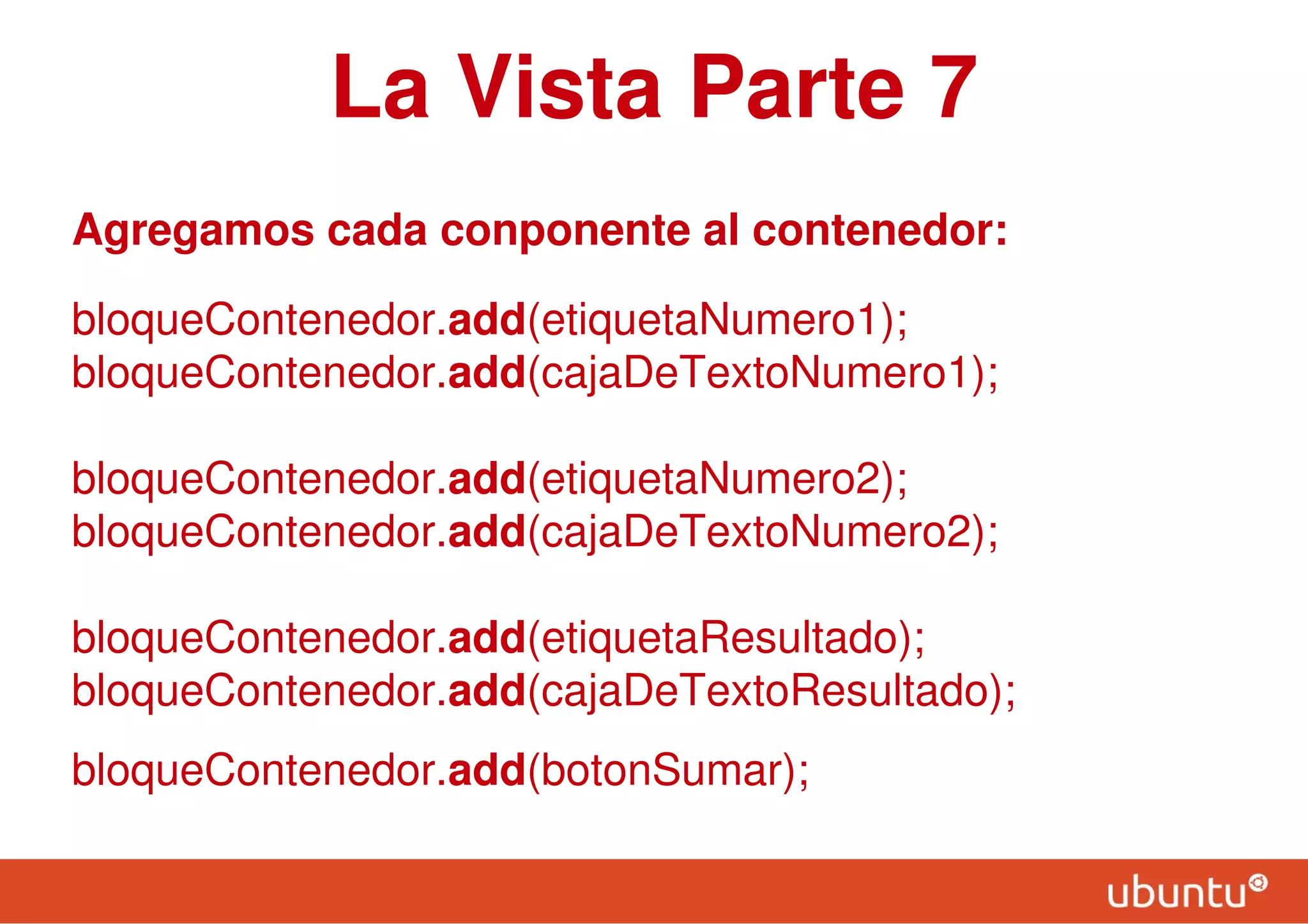

18. La Vista Parte 7
Agregamos cada conponente al contenedor:
bloqueContenedor.add(etiquetaNumero1);
bloqueContenedor.add(cajaDeTextoNumero1);
bloqueContenedor.add(etiquetaNumero2);
bloqueContenedor.add(cajaDeTextoNumero2);
bloqueContenedor.add(etiquetaResultado);
bloqueContenedor.add(cajaDeTextoResultado);
bloqueContenedor.add(botonSumar);

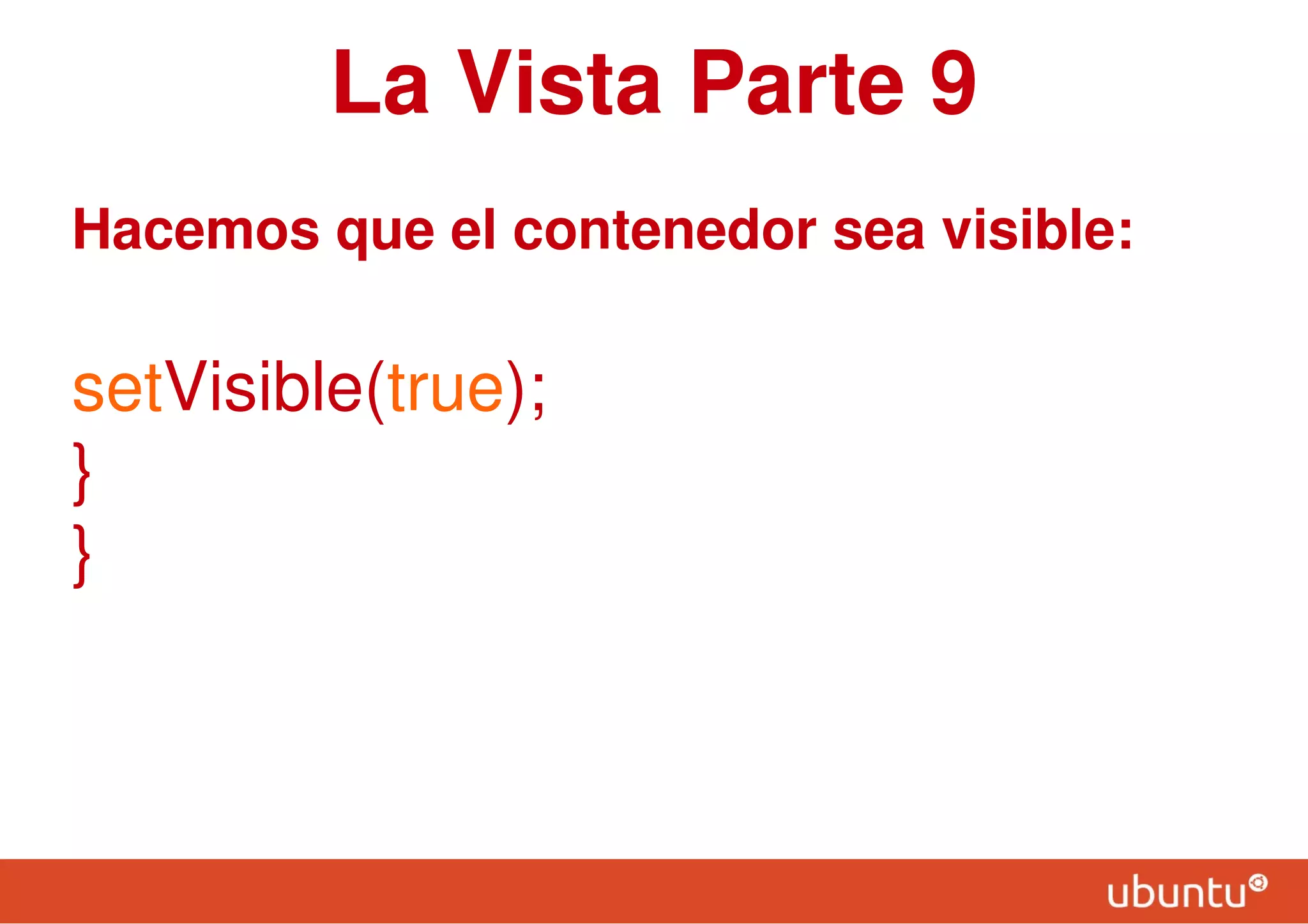

19. La Vista Parte 9
Hacemos que el contenedor sea visible:
setVisible(true);
}
}

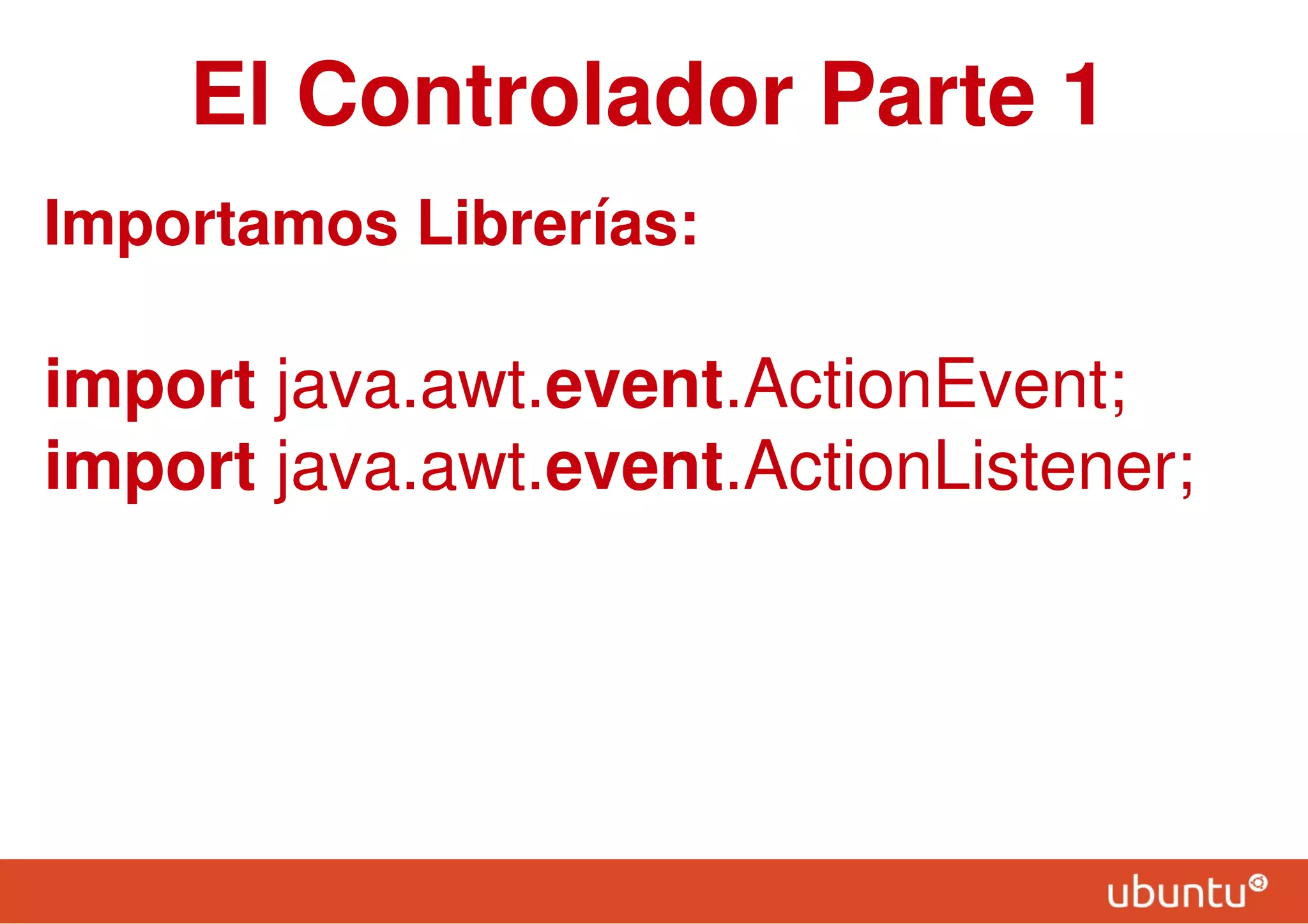

20. El Controlador Parte 1
Importamos Librerías:
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;

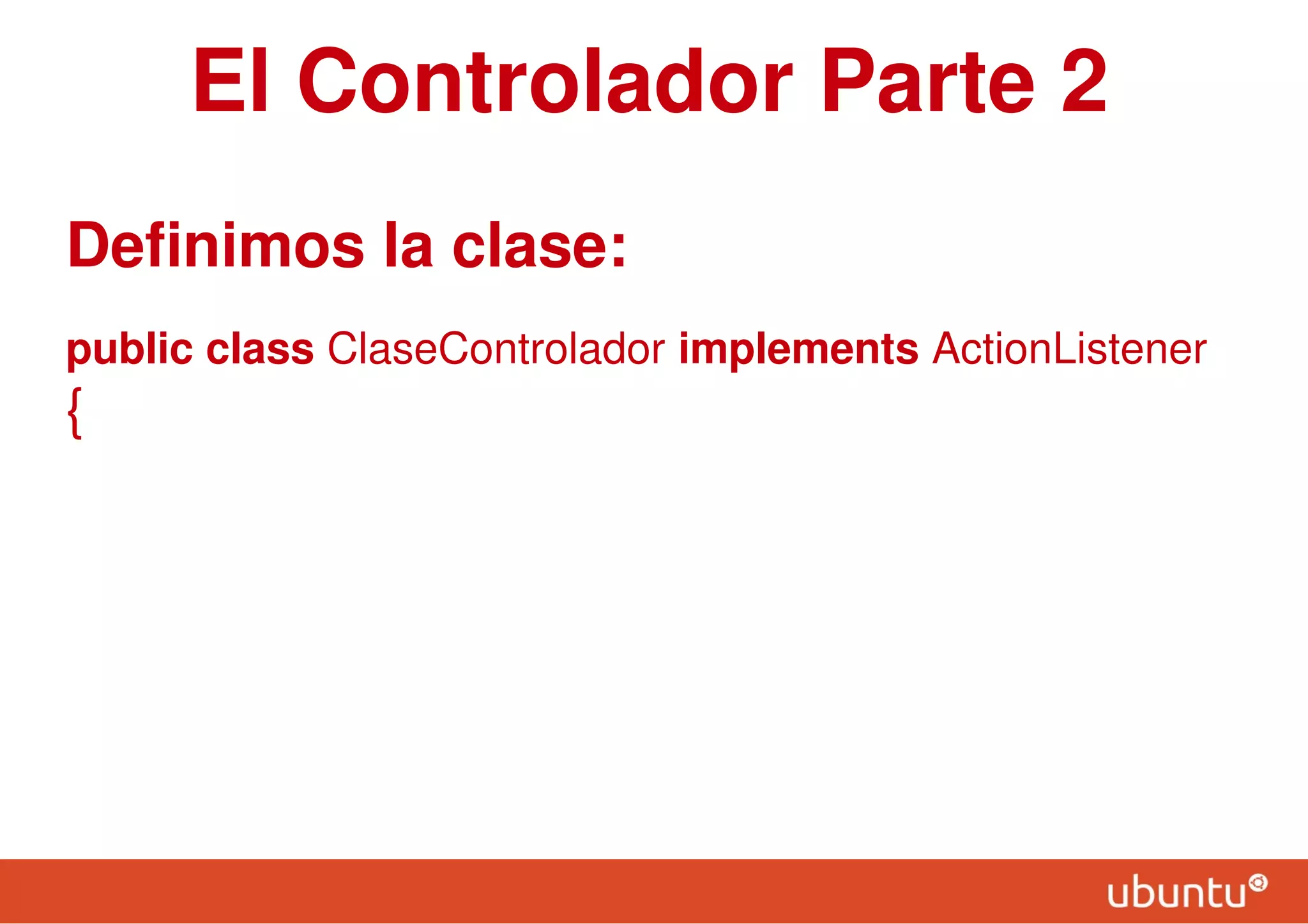

21. El Controlador Parte 2
Definimos la clase:
public class ClaseControlador implements ActionListener
{

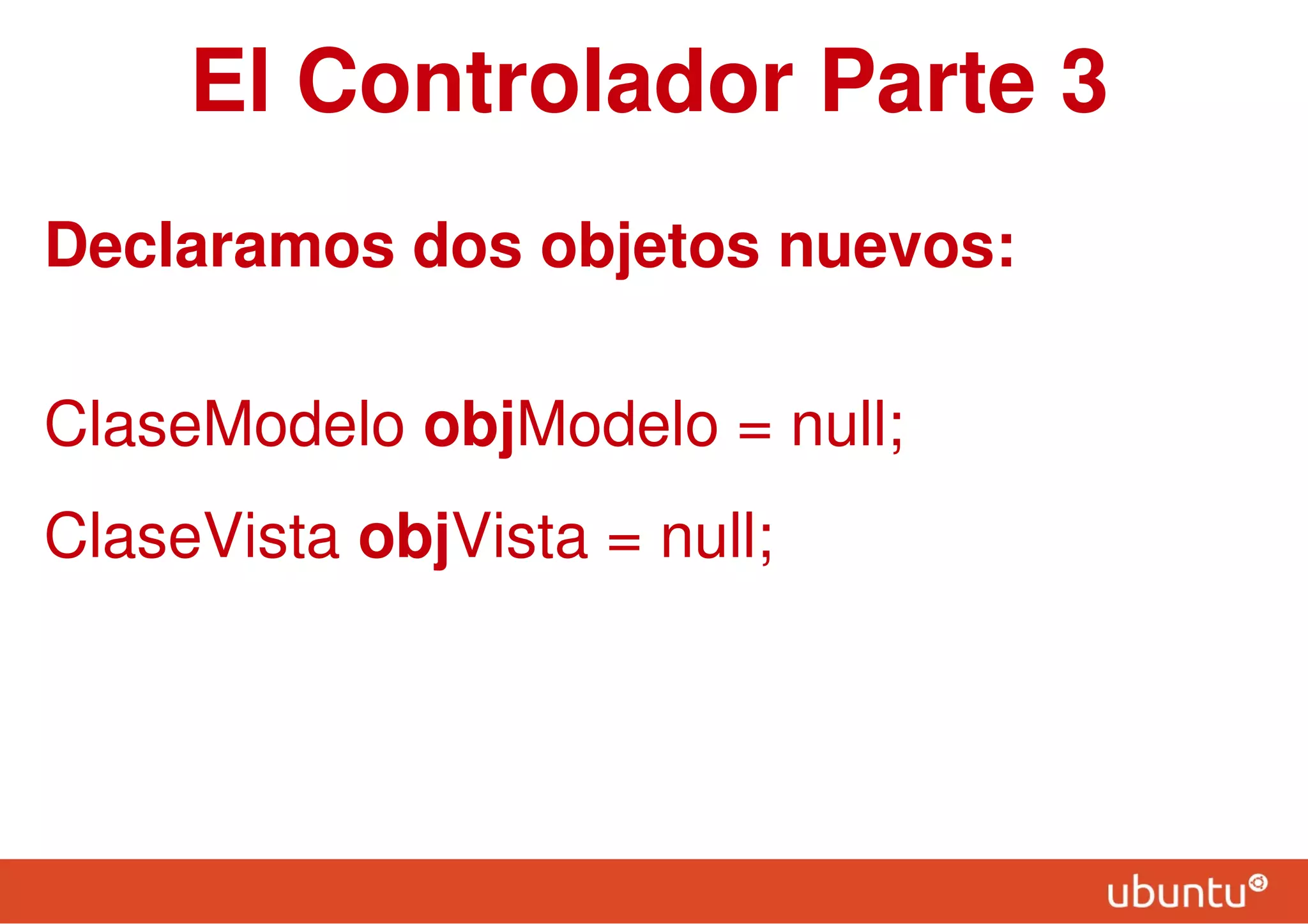

22. El Controlador Parte 3
Declaramos dos objetos nuevos:
ClaseModelo objModelo = null;
ClaseVista objVista = null;

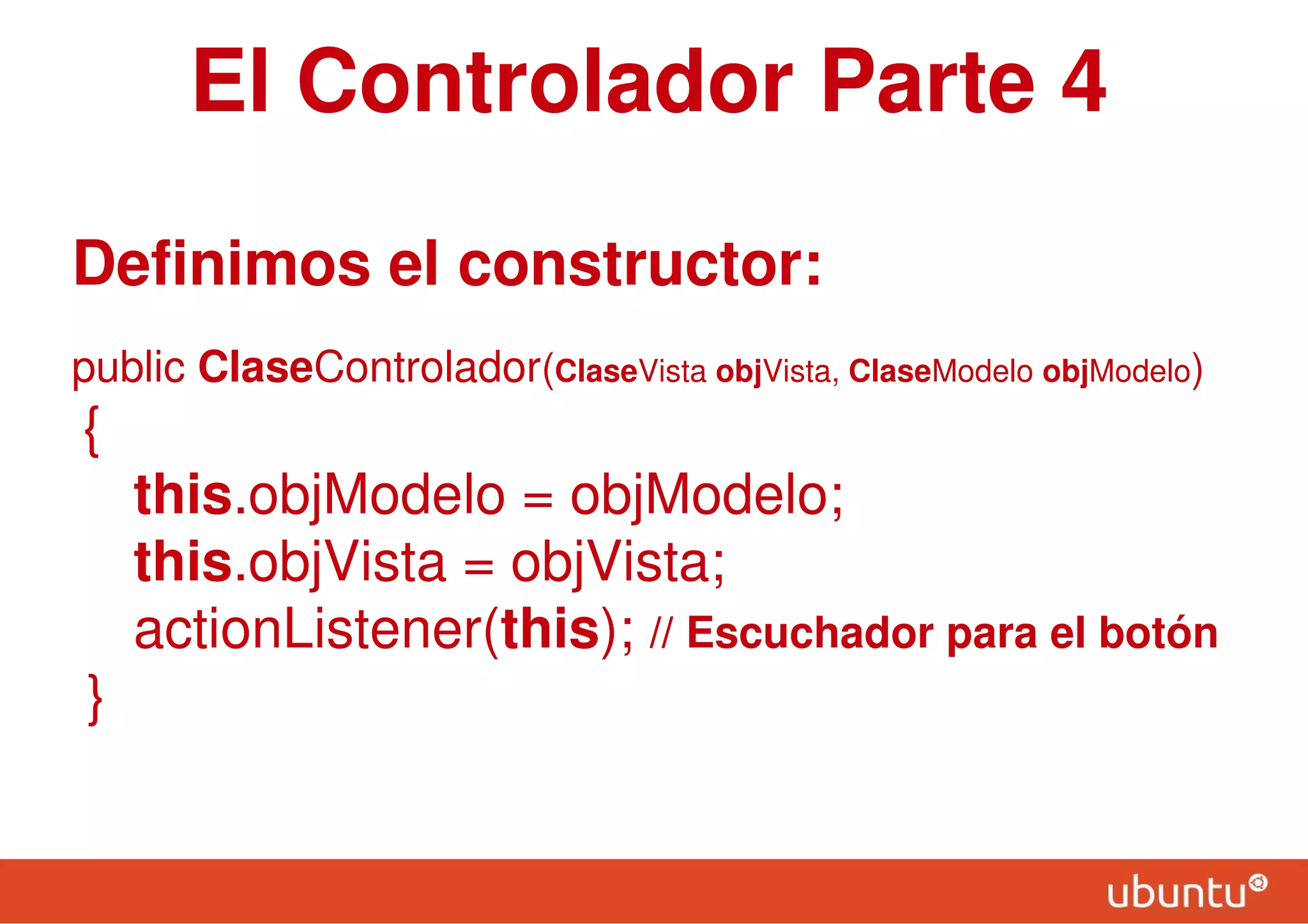

23. El Controlador Parte 4
Definimos el constructor:
public ClaseControlador(ClaseVista objVista, ClaseModelo objModelo)
{
this.objModelo = objModelo;
this.objVista = objVista;
actionListener(this); // Escuchador para el botón
}

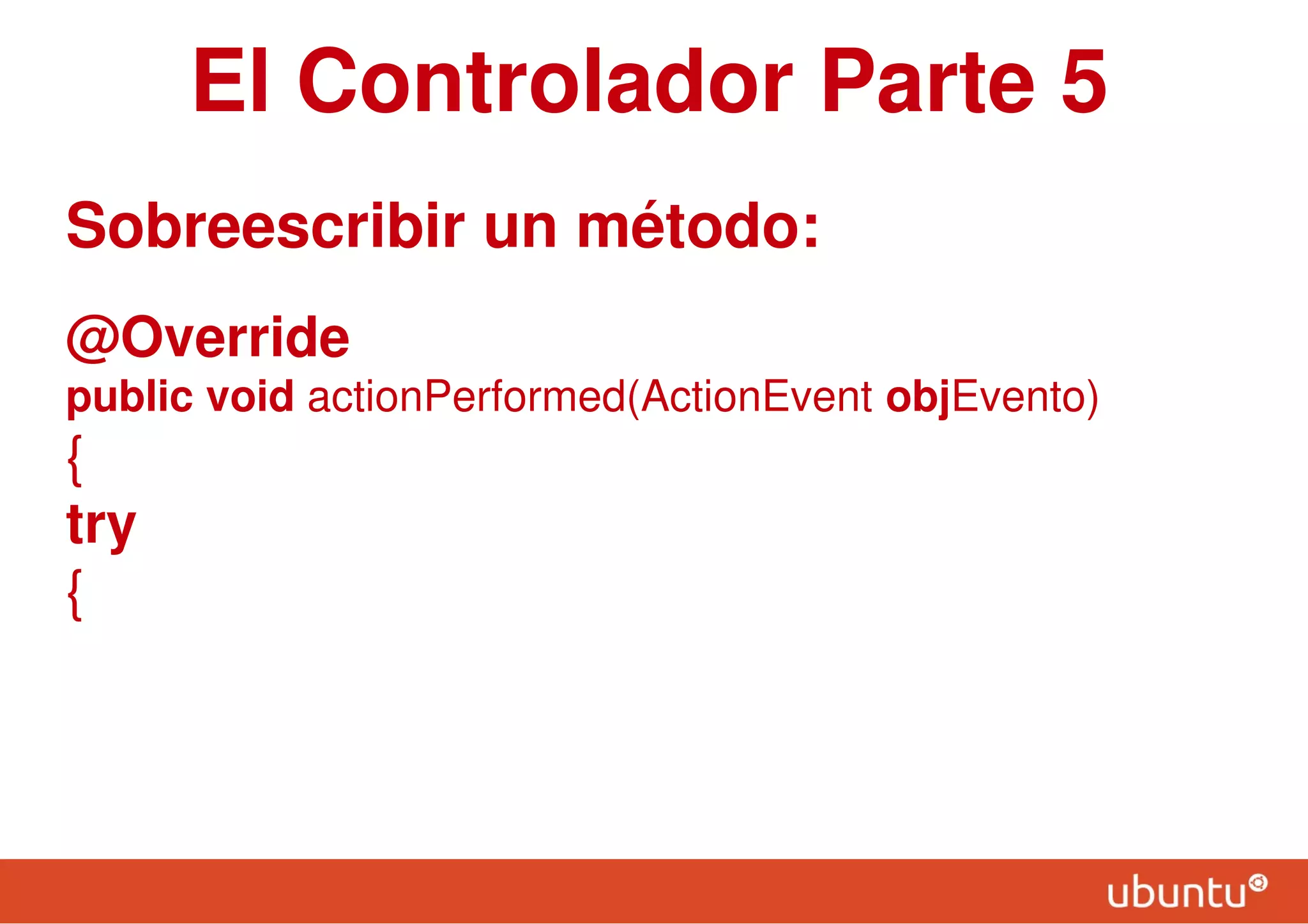

24. El Controlador Parte 5
Sobreescribir un método:
@Override
public void actionPerformed(ActionEvent objEvento)
{
try
{

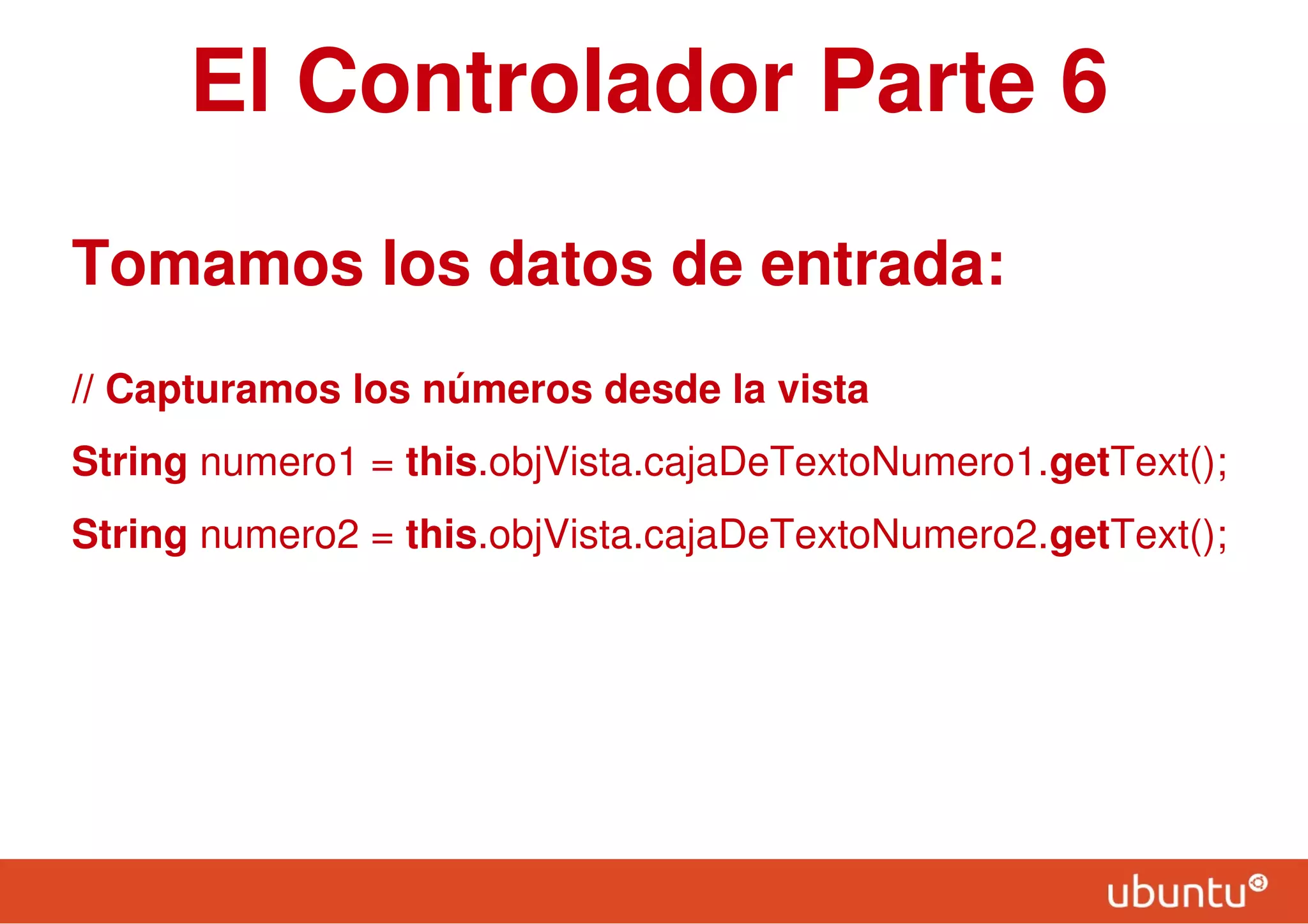

25. El Controlador Parte 6
Tomamos los datos de entrada:
// Capturamos los números desde la vista
String numero1 = this.objVista.cajaDeTextoNumero1.getText();
String numero2 = this.objVista.cajaDeTextoNumero2.getText();

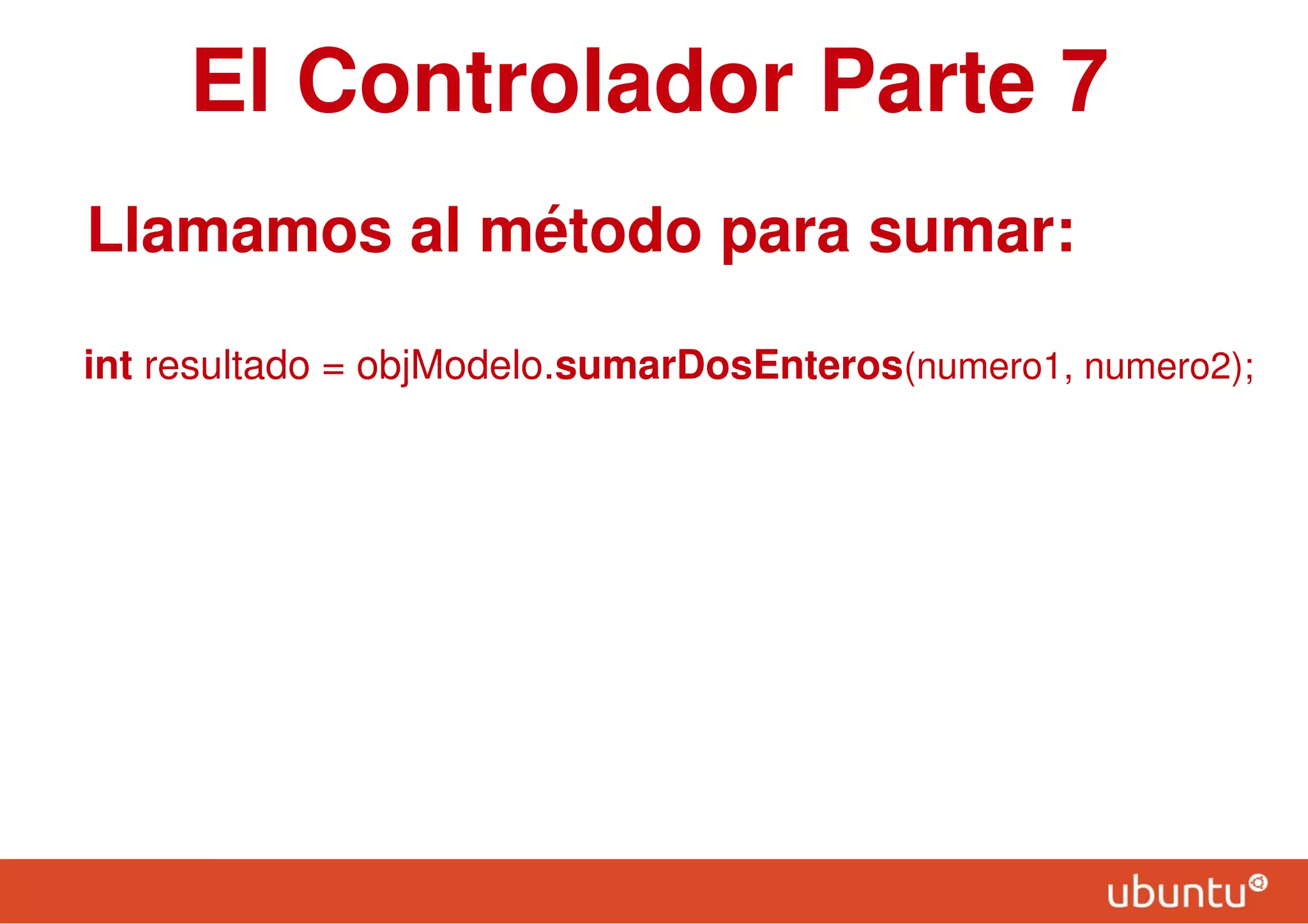

26. El Controlador Parte 7
Llamamos al método para sumar:
int resultado = objModelo.sumarDosEnteros(numero1, numero2);

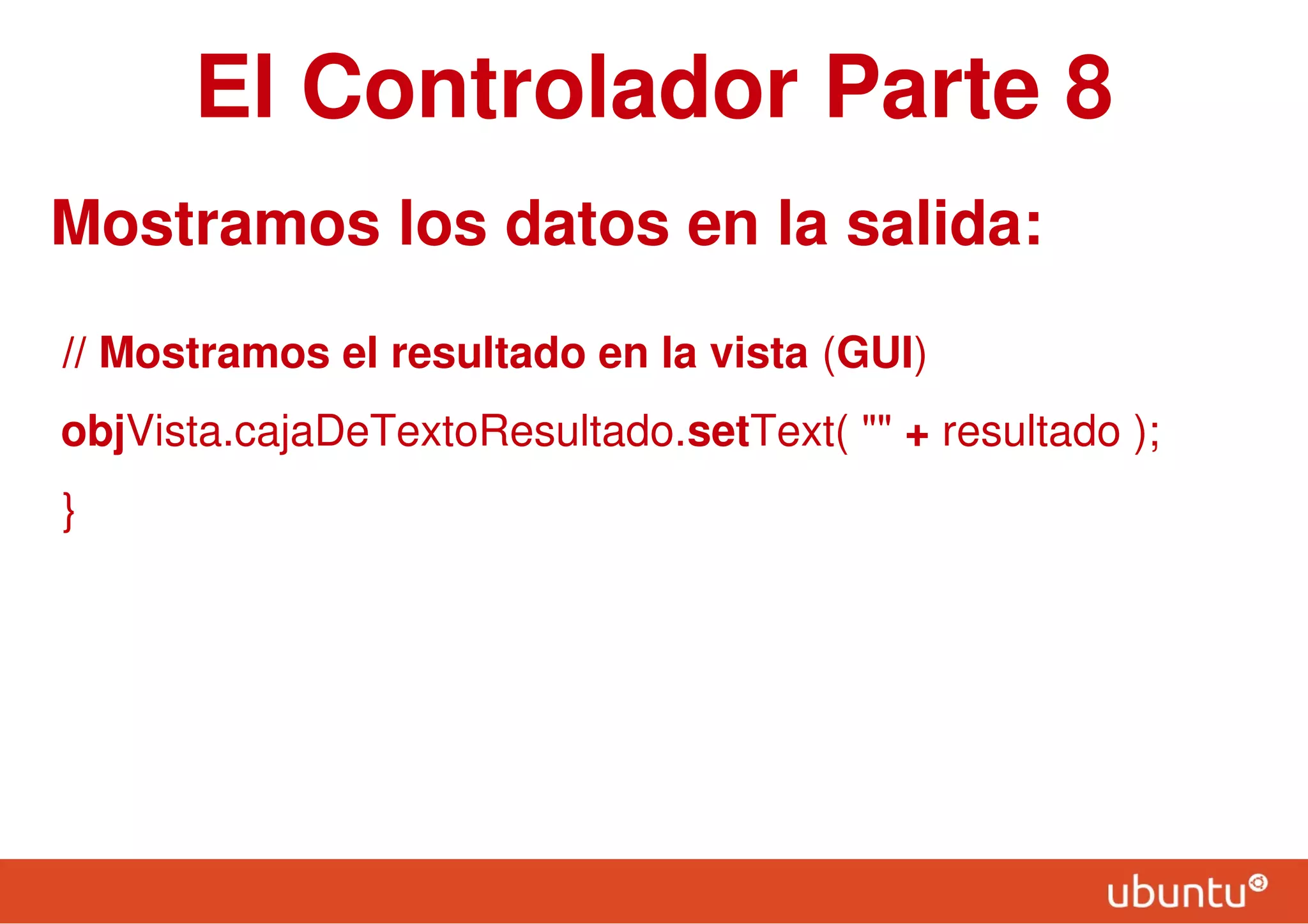

27. El Controlador Parte 8
Mostramos los datos en la salida:
// Mostramos el resultado en la vista (GUI)
objVista.cajaDeTextoResultado.setText( "" + resultado );
}

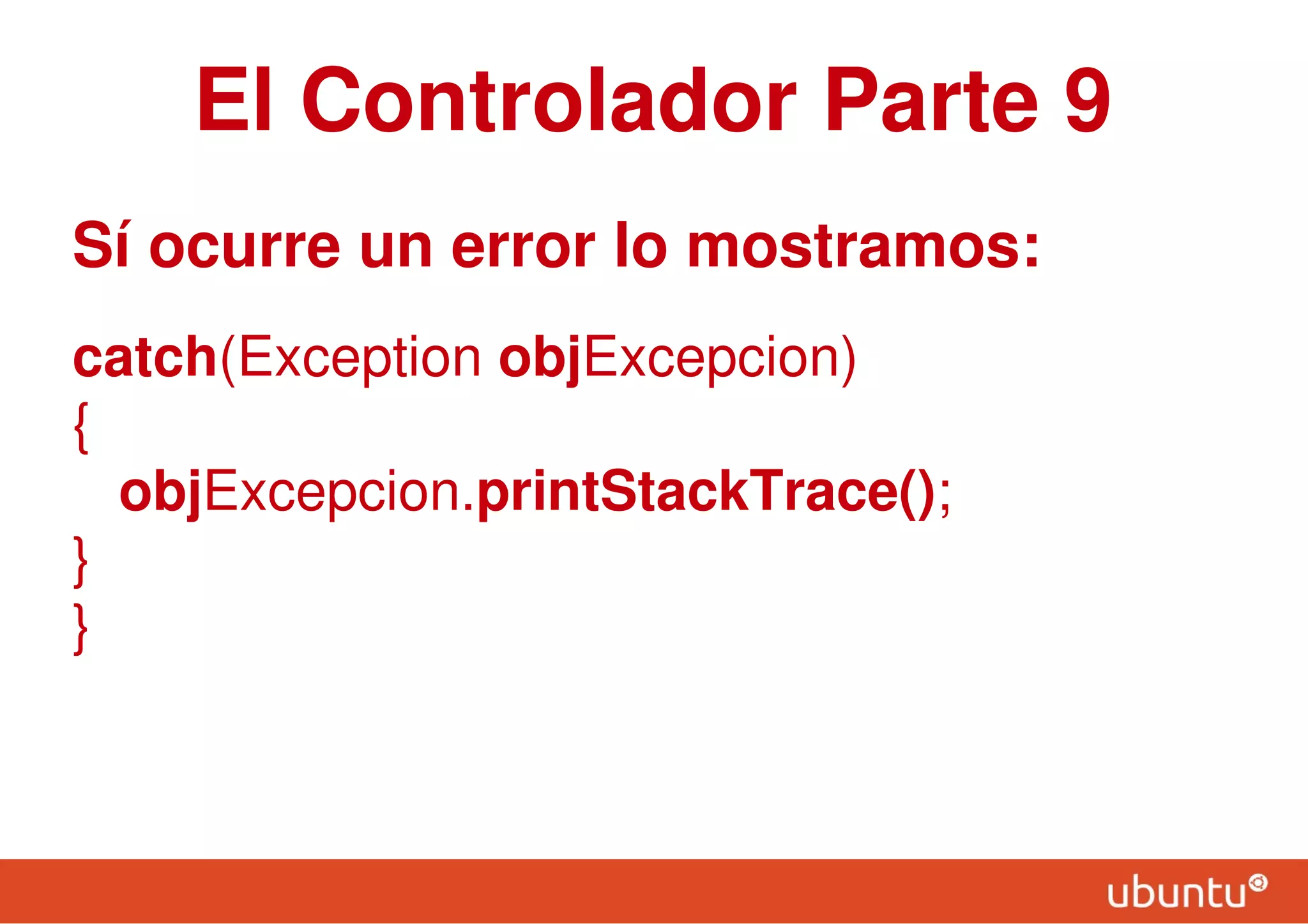

28. El Controlador Parte 9
Sí ocurre un error lo mostramos:
catch(Exception objExcepcion)
{
objExcepcion.printStackTrace();
}
}

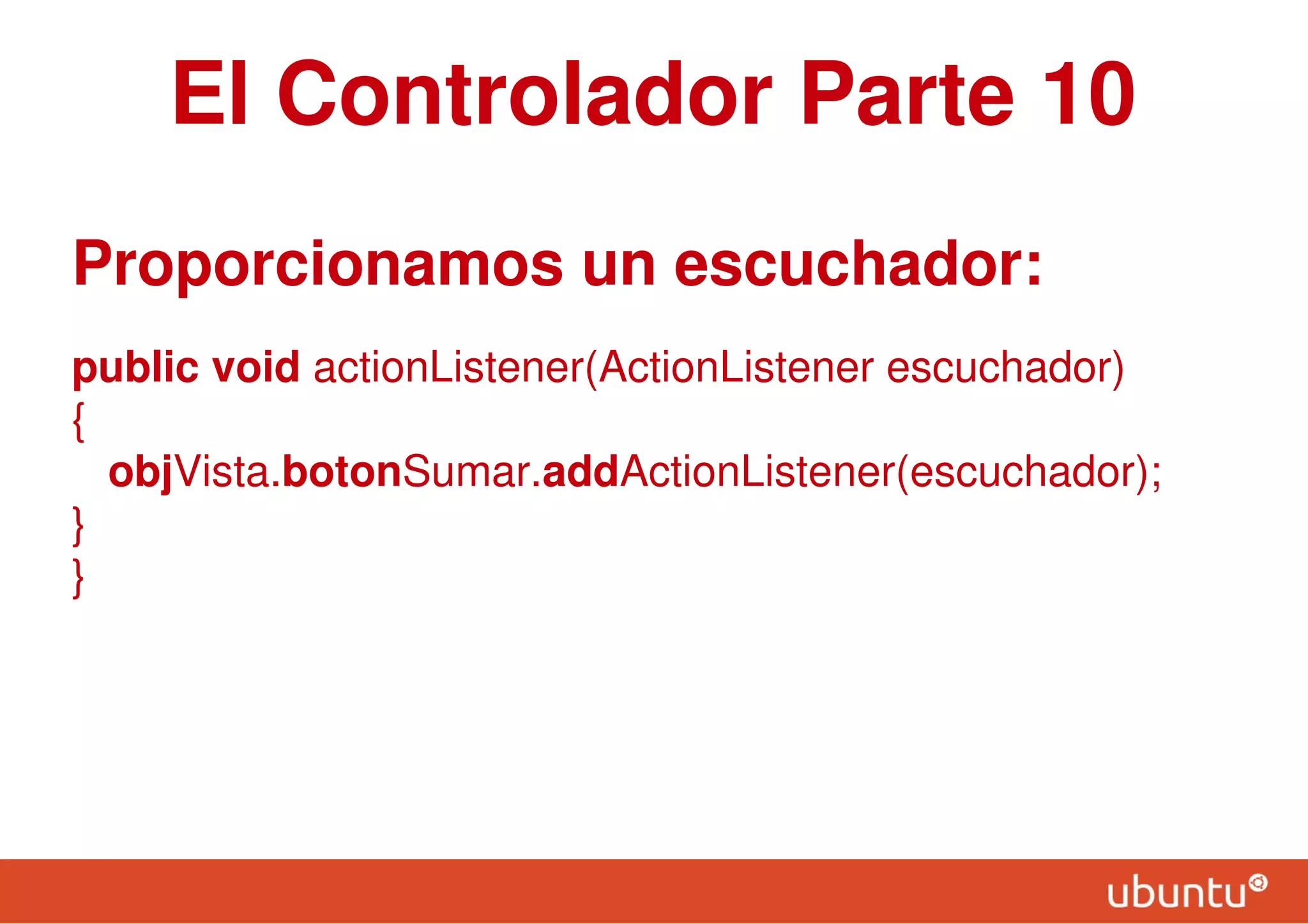

29. El Controlador Parte 10
Proporcionamos un escuchador:
public void actionListener(ActionListener escuchador)
{
objVista.botonSumar.addActionListener(escuchador);
}
}

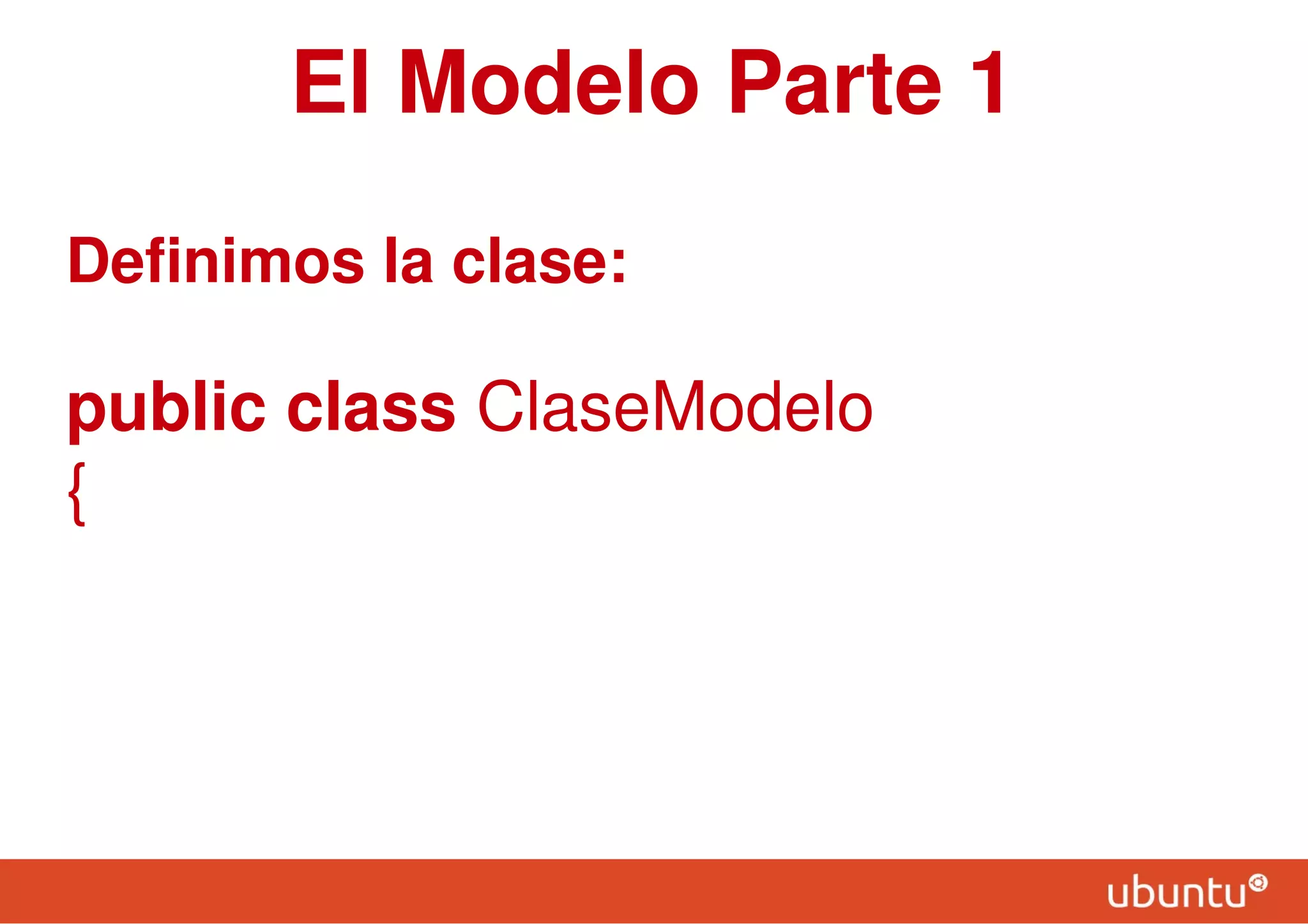

30. El Modelo Parte 1
Definimos la clase:
public class ClaseModelo
{

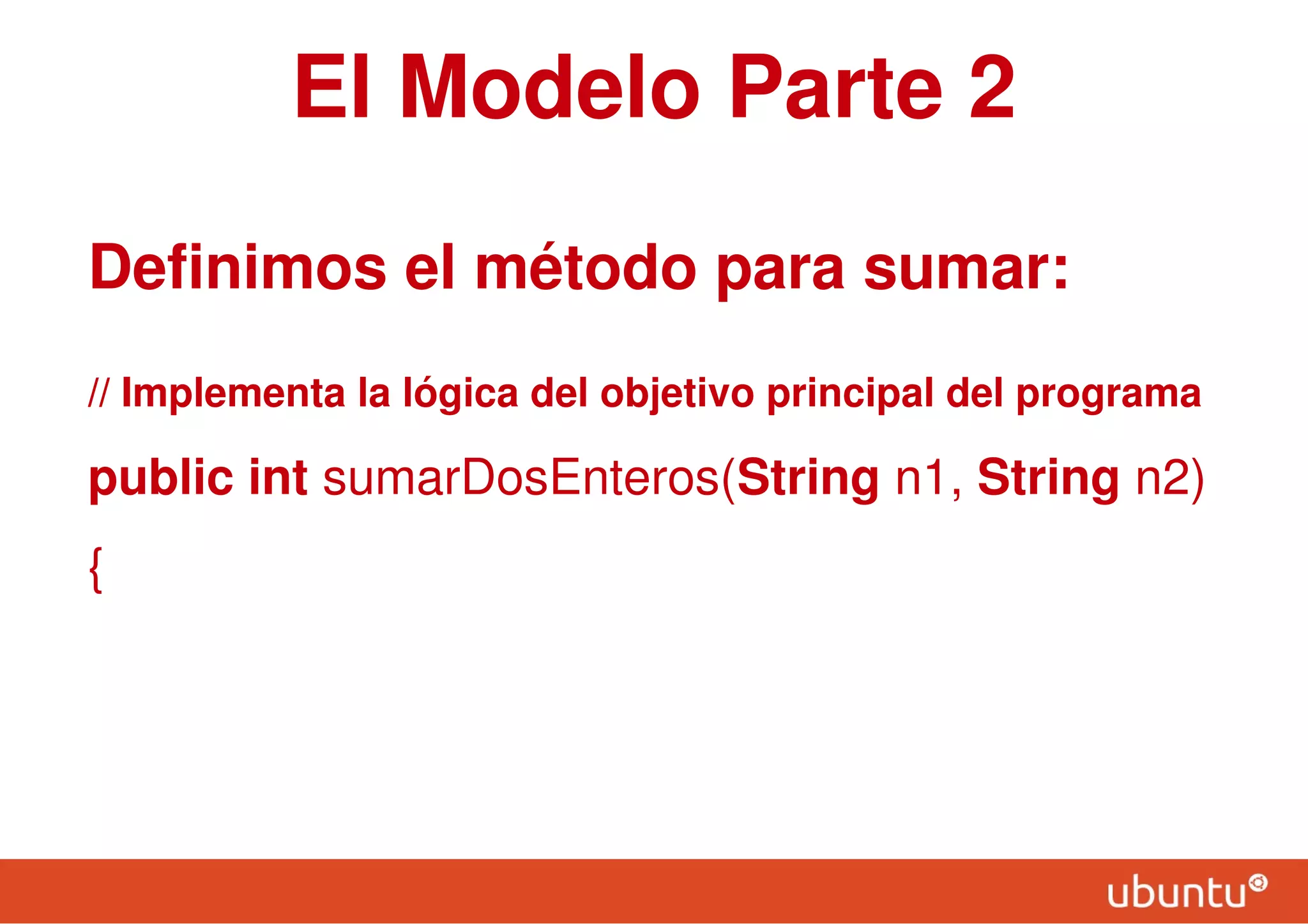

31. El Modelo Parte 2
Definimos el método para sumar:
// Implementa la lógica del objetivo principal del programa
public int sumarDosEnteros(String n1, String n2)
{

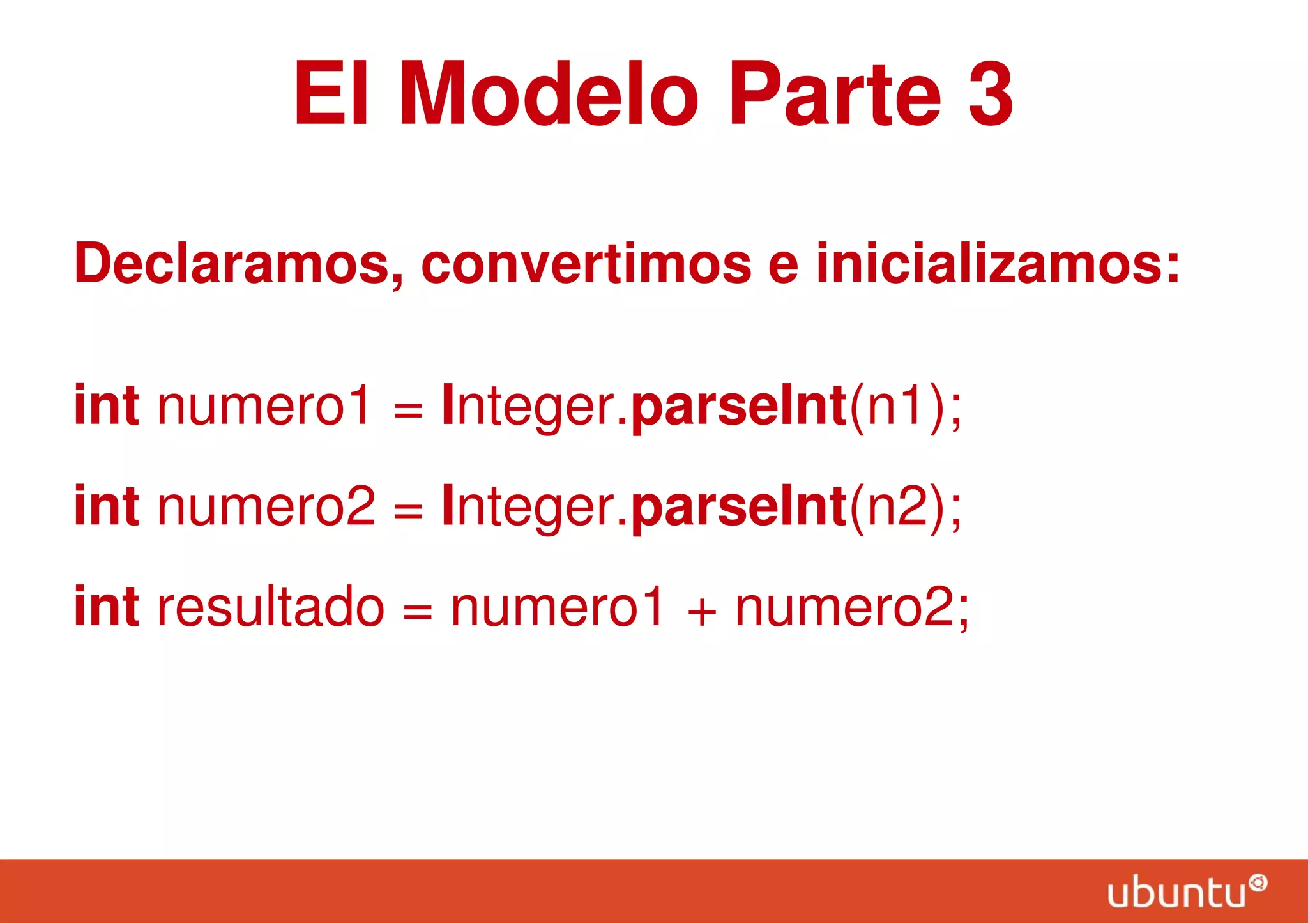

32. El Modelo Parte 3
Declaramos, convertimos e inicializamos:
int numero1 = Integer.parseInt(n1);
int numero2 = Integer.parseInt(n2);
int resultado = numero1 + numero2;

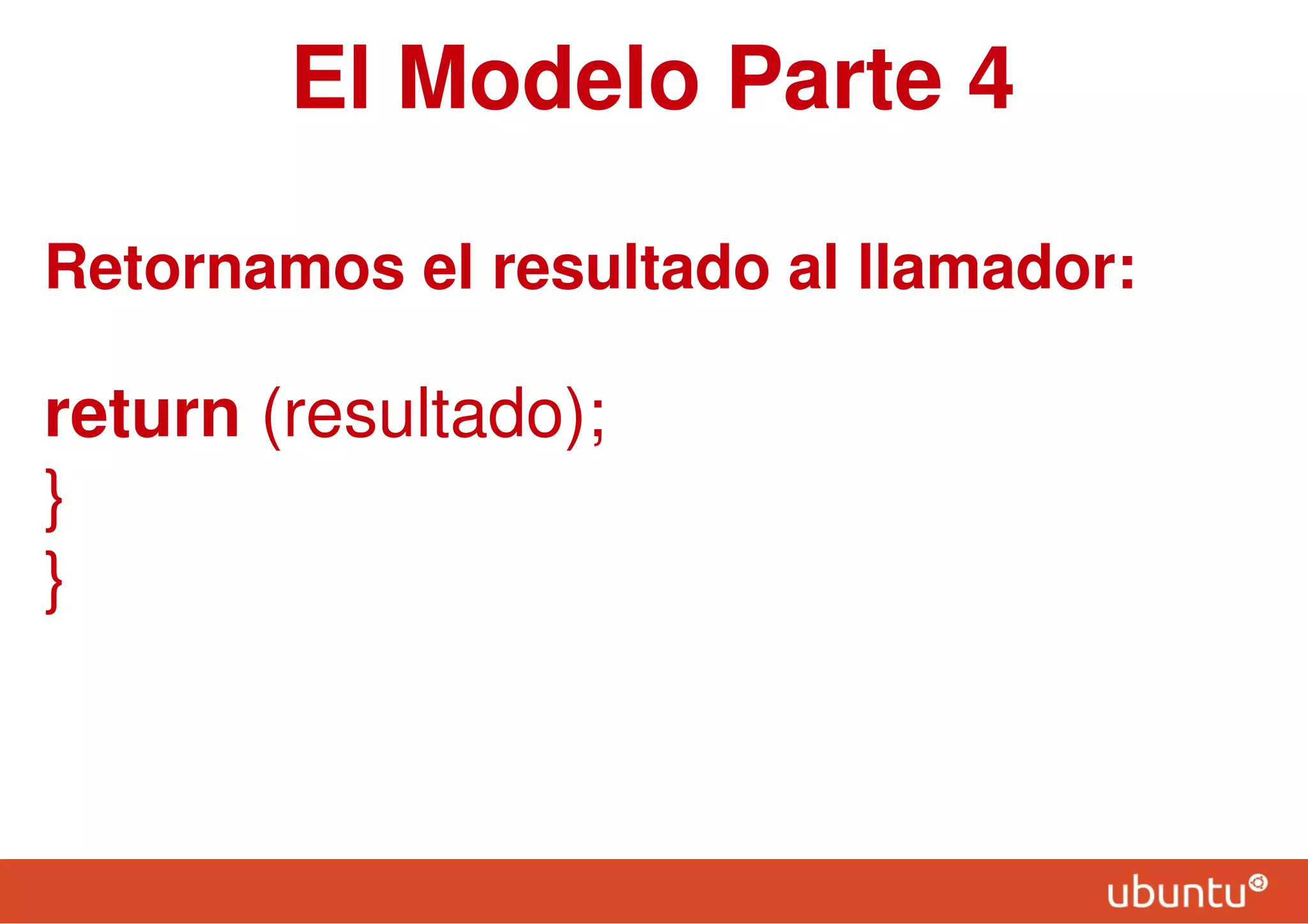

33. El Modelo Parte 4
Retornamos el resultado al llamador:
return (resultado);
}
}

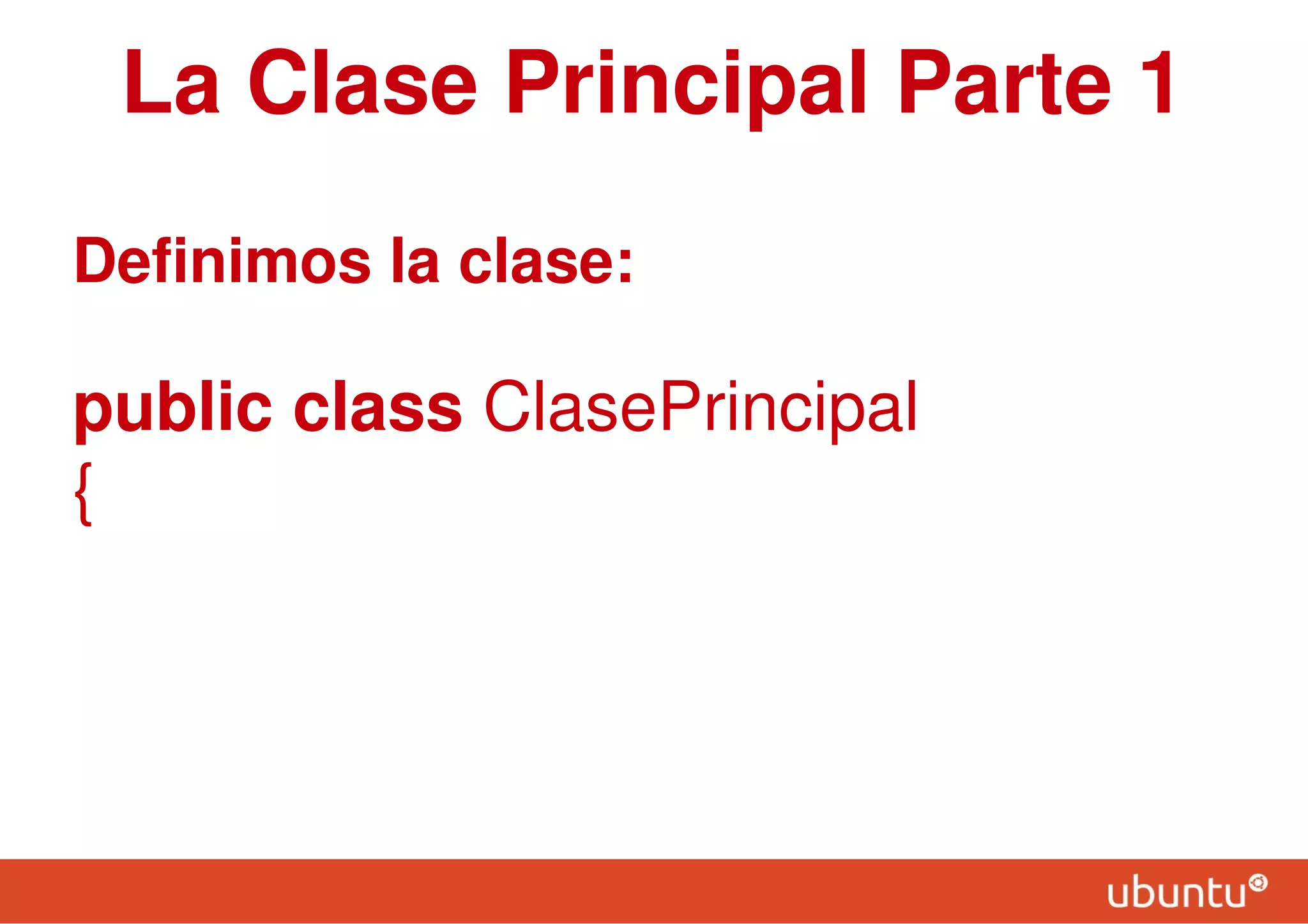

34. La Clase Principal Parte 1
Definimos la clase:
public class ClasePrincipal
{

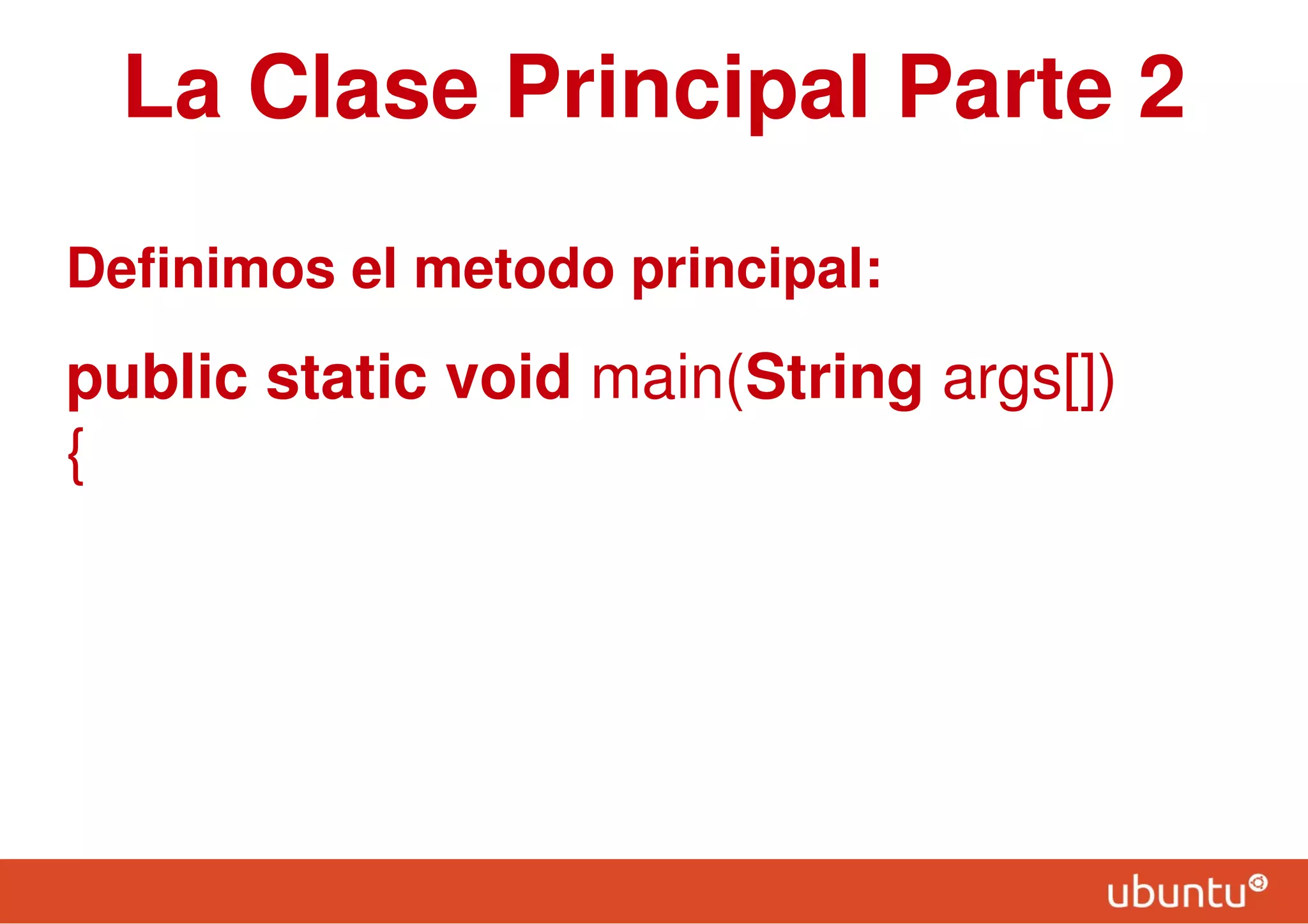

35. La Clase Principal Parte 2
Definimos el metodo principal:
public static void main(String args[])
{

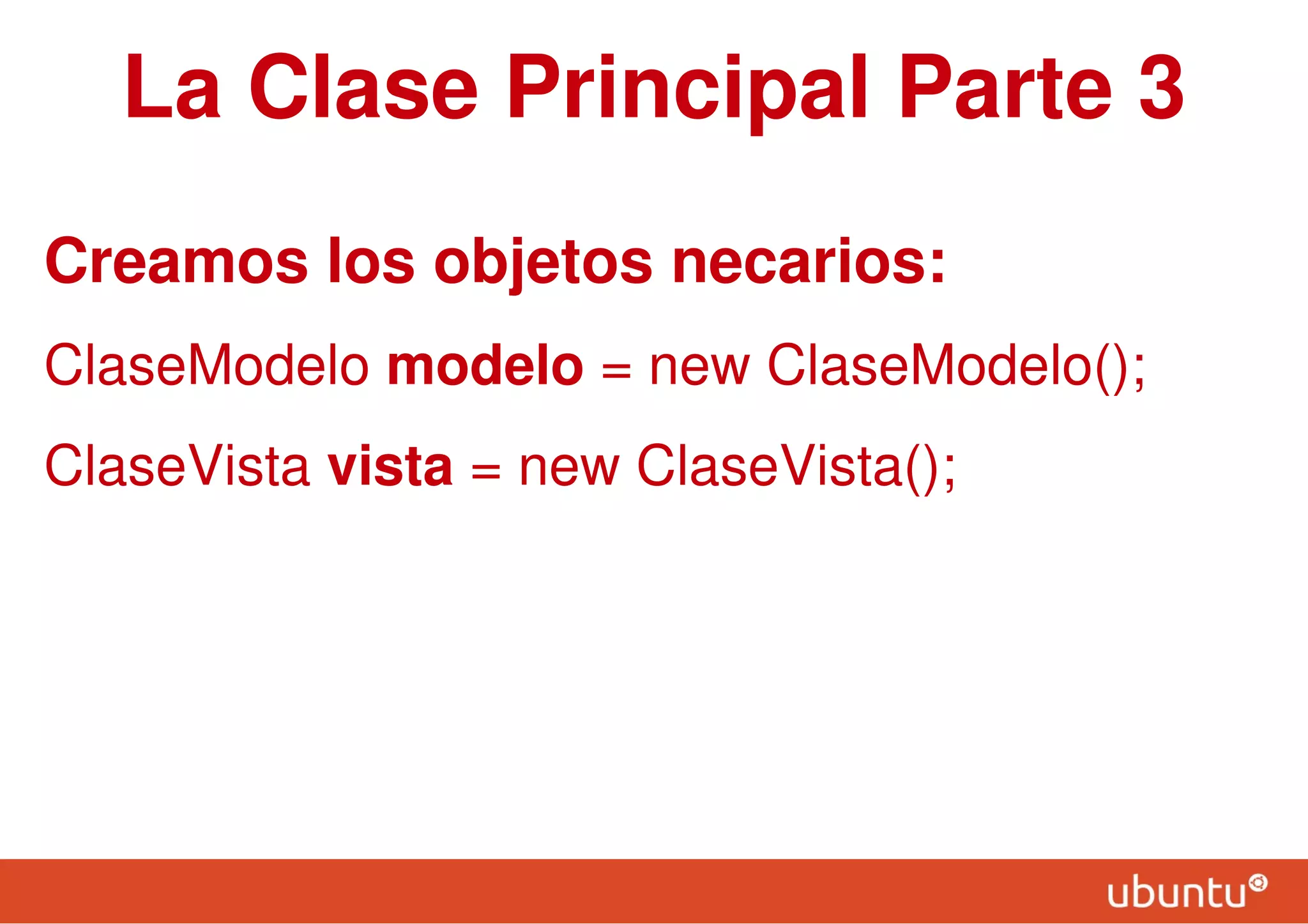

36. La Clase Principal Parte 3
Creamos los objetos necarios:
ClaseModelo modelo = new ClaseModelo();
ClaseVista vista = new ClaseVista();

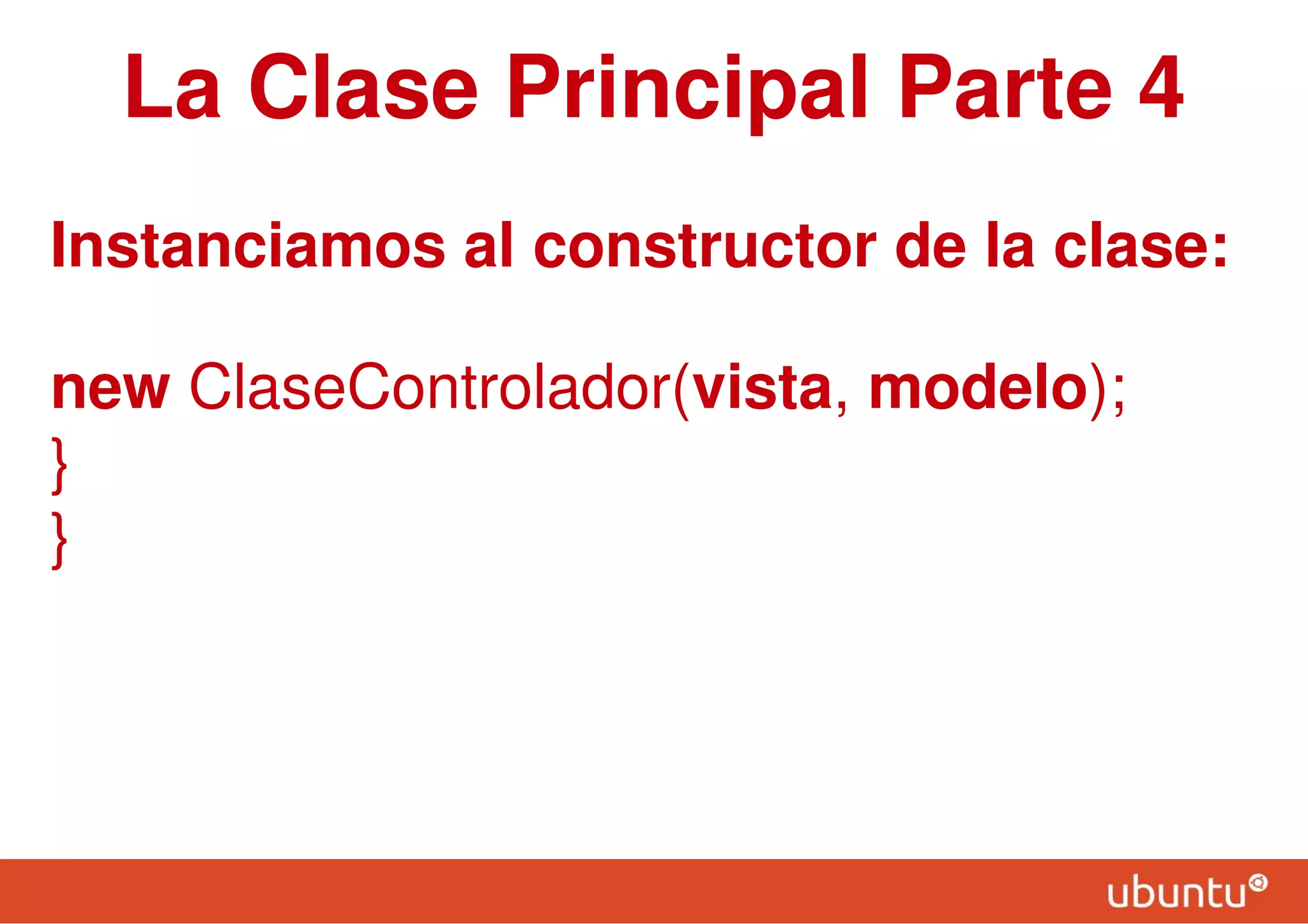

37. La Clase Principal Parte 4
Instanciamos al constructor de la clase:
new ClaseControlador(vista, modelo);
}
}

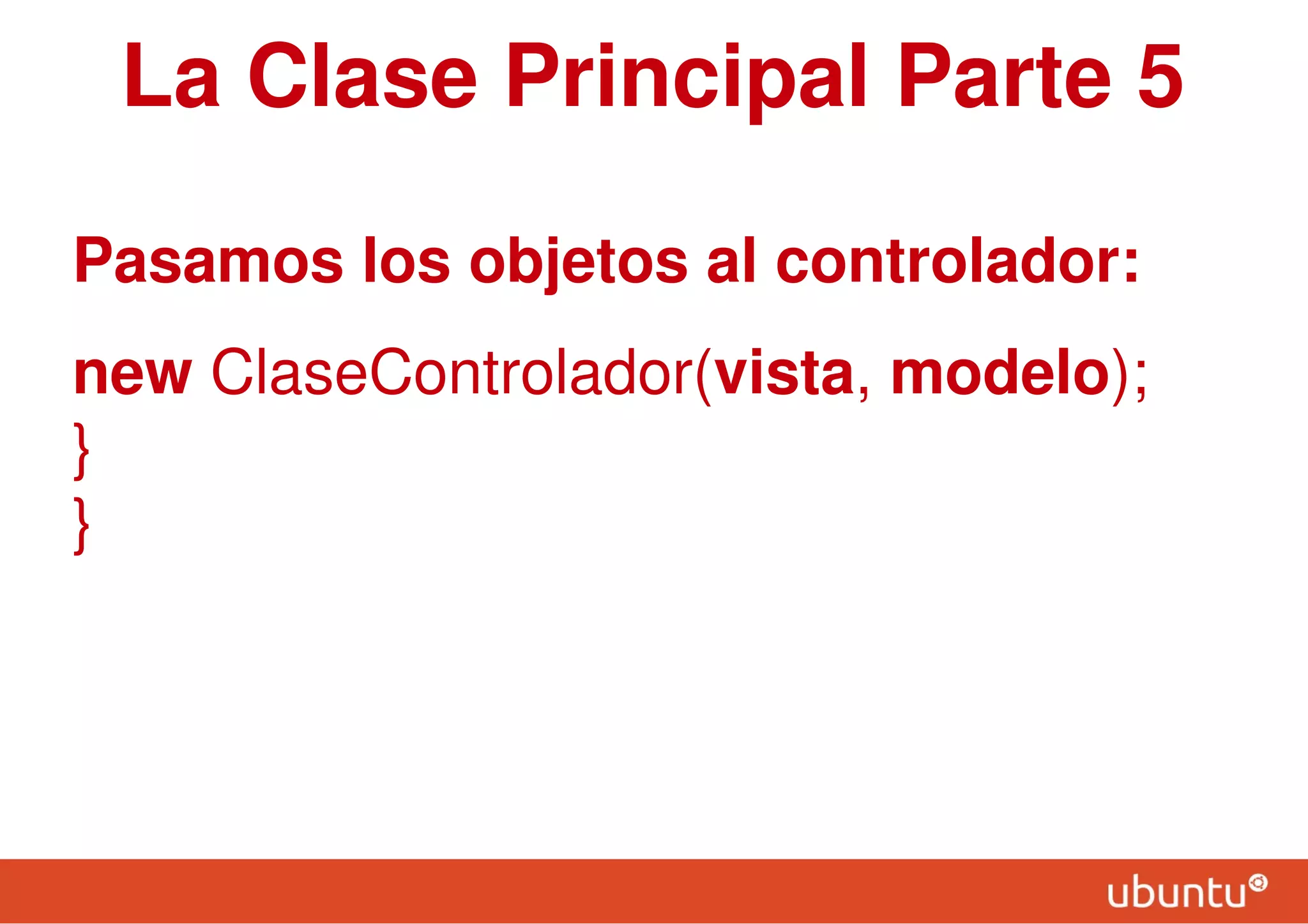

38. La Clase Principal Parte 5
Pasamos los objetos al controlador:
new ClaseControlador(vista, modelo);
}
}

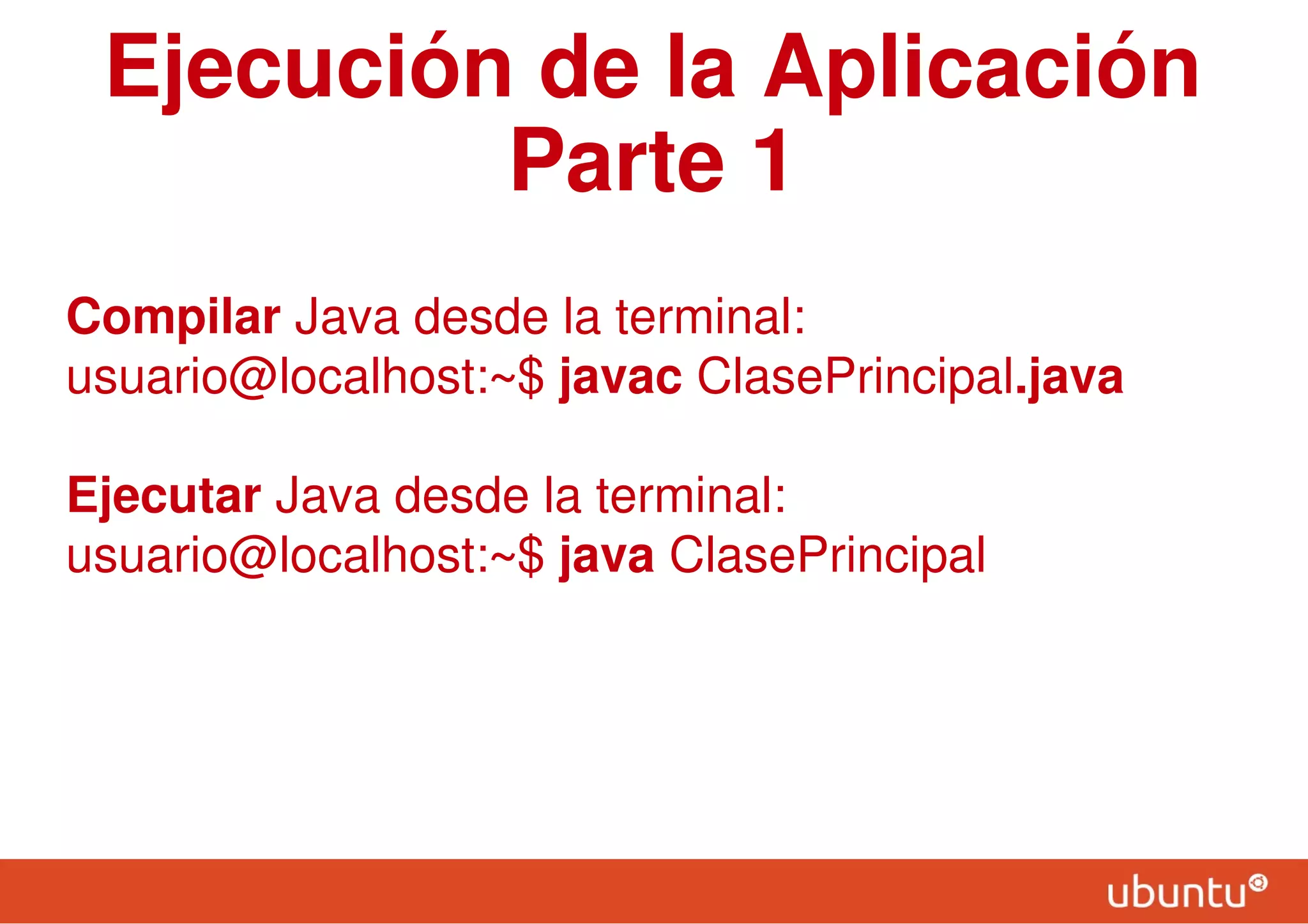

39. Ejecución de la Aplicación
Parte 1
Compilar Java desde la terminal:
usuario@localhost:~$ javac ClasePrincipal.java
Ejecutar Java desde la terminal:
usuario@localhost:~$ java ClasePrincipal

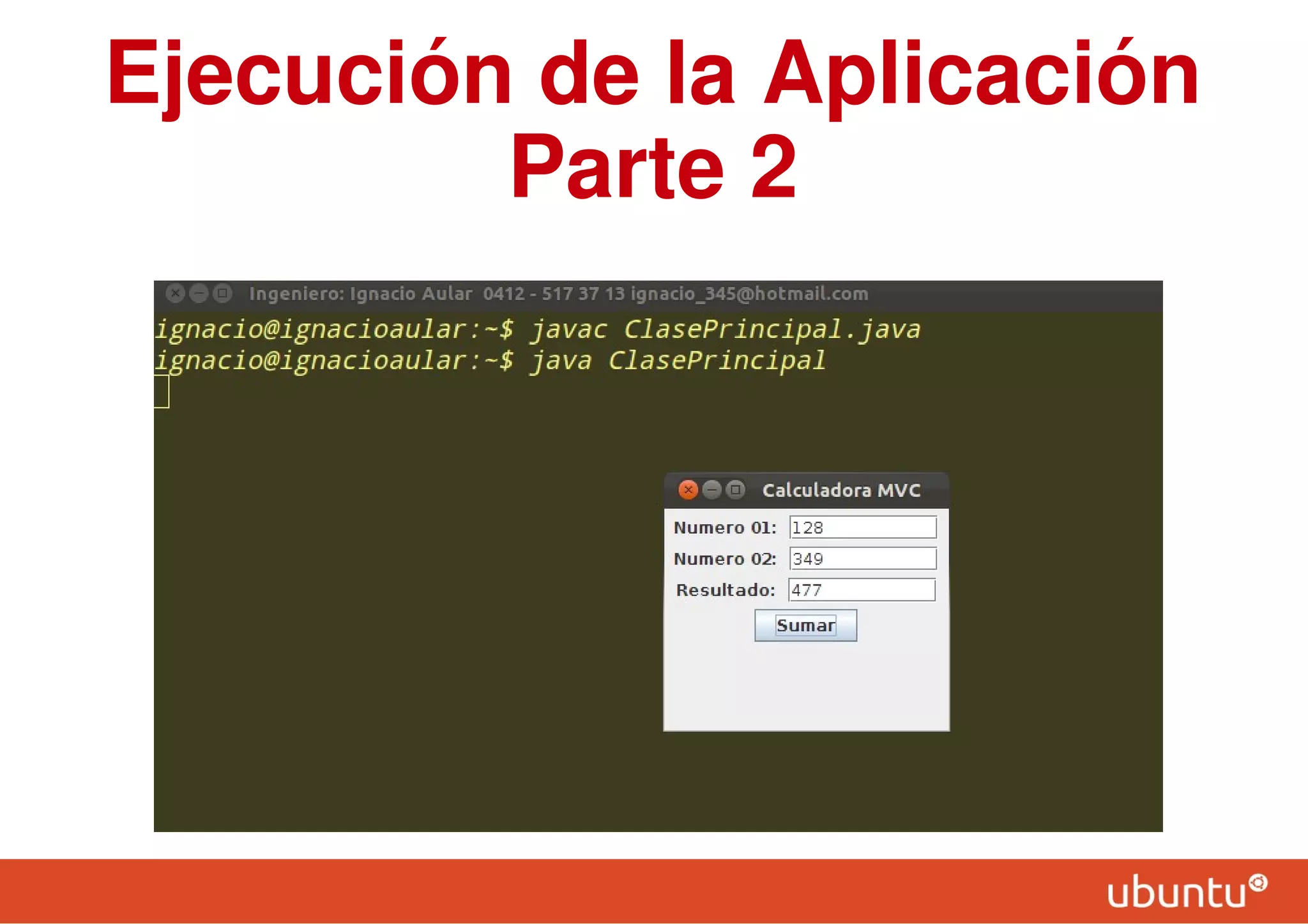

40. Ejecución de la Aplicación
Parte 2

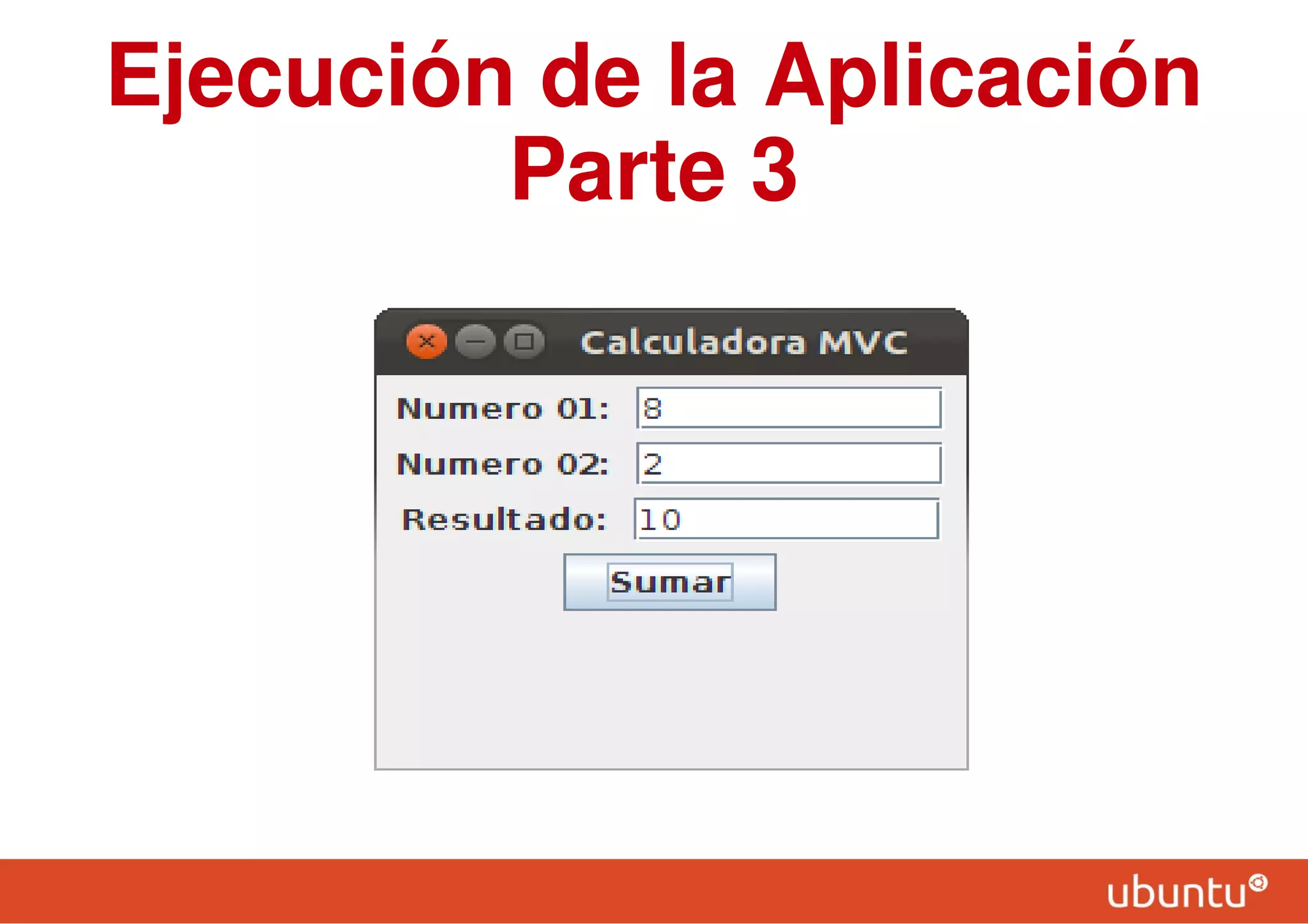

41. Ejecución de la Aplicación
Parte 3
Calculadora MVC:
