2. INTRODUCCIÓN El ensamblado de una computadora PC es una labor sencilla. La mayoría de sus componentes ha alcanzado tal grado de estandarización, que podemos considerarlos simplemente como “bloques modulares”

3. TIPOS DE SISTEMAS

4. NECESIDADES ESPECIFICAS DEL USUARIO El primer paso para ensamblar correctamente una PC, es tomar en cuenta las necesidades especificas de quien la va a utilizar.

5. SISTEMA BÁSICO Es ideal para las secretarias, estudiantes, etc.

6. PROCESO DE INFORMACIÓN Microprocesador de entre 1.5 y 2 GHz de velocidad. 128 MB de RAM. Tarjeta de video con 16 a 32 MB de RAM. Tarjeta madre sencilla o del tipo “todo en uno”

7. ALMACENAMIENTO Disco duro de 40 a 60 GB de capacidad. Quemador de CD-RW. Unidad de disquetes.

8. ENTRADA DE DATOS Teclado sencillo. Ratón de dos botones.

9. SALIDA DE DATOS Monitor de 15 pulgadas, con tecnología TRC. Impresora de inyección de tinta sencilla. Bocinas estéreo.

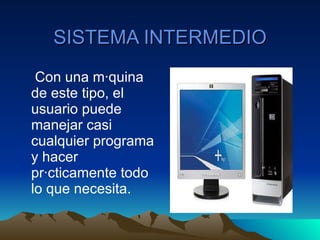

10. SISTEMA INTERMEDIO Con una máquina de este tipo, el usuario puede manejar casi cualquier programa y hacer prácticamente todo lo que necesita.

11. PROCESO DE INFORMACIÓN Microprocesador de entre 2 y 2.5 GHz de velocidad. 256 o 512 MB de RAM. Tarjeta de video con 32 a 64 MB de RAM. Tarjeta madre sencilla (solo con audio incluido).

12. ALMACENAMIENTO Disco duro de 80 a 120 GB de capacidad. Quemador de CD-RW. Lector de DVD. Unidad de disquetes.

13. ENTRADA DE DATOS Teclado con funciones especiales. Ratón óptico, con tres botones. Escáner. Cámara web.

14. SALIDA DE DATOS Monitor de 17 pulgadas, con tecnología TRC o LCD. Impresora con inyección de tinta o láser. Bocinas con sub-woofer.

15. SISTEMA AVANZADO Esta configuración suele hacerse para aplicaciones especificas, como para juegos avanzados e investigaciones científicas.

16. PROCESO DE INFORMACIÓN Microprocesador de mas de 2.5 GHz de velocidad. 512 MB a 1 GB de RAM. Tarjeta de video con 128 a 256 MB de RAM. Tarjeta madre con características avanzadas (RAID, puertos S-ATA, puertos FireWire, sonido 5.1 canales)

17. ALMACENAMIENTO Disco duro de 240 a 320 GB de capacidad. Quemador de CD-RW. Quemador de DVD. Unidad de disquetes.

18. ENTRADA DE DATOS Teclado con funciones especiales, o teclado ergonómico. Ratón inalámbrico. Escáner. Cámara web. Cámara fotográfica digital. Cámara de video digital. Tableta de dibujo, etc.

19. SALIDA DE DATOS Monitor de 19 pulgadas o mas, con tecnología LCD. Impresora de calidad fotográfica. Bocinas 5.1 canales

20. SELECCION DE COMPONENTES.

21. MICROPROCESADOR Existe una regla muy sencilla para elegir el circuito adecuado para un equipo de capacidad media, que consiste en averiguar precios y tabularlas.

22. TARJETA MDRE Para comprar la mejor tarjeta madre podemos tener en cuenta los siguientes aspectos:

23. TARJETA BASICA Podrá elegir por separado y a satisfacción de cada quien, la tarjeta de video, el modem y la interfaz de red.

24. RANURA AGP TIPO 8x Asegúrese que la ranura tipo AGP, para el manejo del video, sea capaz de soportar el nuevo estándar 8x

25. TIPO Y VARIEDAD DE RANURAS DE EXPANSION Las tarjetas madres modernas tienen 4 o 5 ranuras PCI para tarjetas periféricas diversas, en ocasiones una ranura CNR para audio y modem y otra ranura ISA-16 para compatibilidad con tarjetas antiguas.

26. MARCA DE TARJETA Adquiera una tarjeta madre de marca conocida como: FIC, ASUS, BIOSTAR, SOYO, INTEL, IWILL, GIGABYTE, etc. Solo así gozara de respaldo técnico y podrá actualizar su sistema.

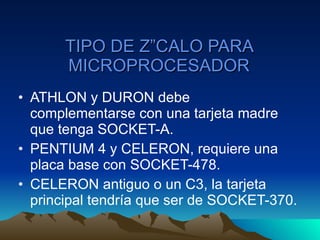

27. TIPO DE ZÓCALO PARA MICROPROCESADOR ATHLON y DURON debe complementarse con una tarjeta madre que tenga SOCKET-A. PENTIUM 4 y CELERON, requiere una placa base con SOCKET-478. CELERON antiguo o un C3, la tarjeta principal tendría que ser de SOCKET-370.

28. MARCA Y MODELO DEL CHIPSET EMPLEADO Fijarse primordialmente en el tipo de memoria que posee; VIA, SIS, NVIDIA, son las tres grandes compañías que fabrican chipsets compatibles con los microprocesadores de AMD.

29. MÓDULOS PARA MEMORIA RAM Cuide que su tarjeta madre utilice memoria tipo DDR-SDRAM y de ser posible que resista velocidades de 333 MHz o más.

30. MEMORIA RAM En este campo las marcas más conocidas son: CROCIAL, MICRON, VIKING y KINGSTON.

31. DISCO DURO “ Entre más grande y veloz mejor”

32. TARJETA DE VIDEO La elección de esta placa depende del uso principal del quipo de computo en que se vaya a ser instalada se clasifican en: Tarjeta básica Tarjeta intermedia Tarjeta avanzada

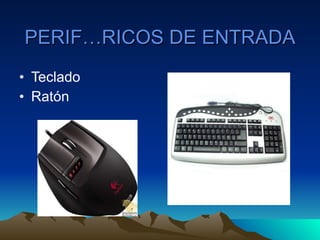

33. PERIFÉRICOS DE ENTRADA Teclado Ratón

35. MONITOR Es mejor de pantalla plana ya que su imagen es excepcional, sin distorsión geométrica, permite ahorrar energía y no genera radiaciones. Pantalla de por lo menos 15” Resolución máxima de 1600 y 1200, profundidad de 24 bits y frecuencia de refresco vertical mínima de 70 Hz. Todos los monitores de alto nivel incluyen el conector tradicional DB-15, pero solo algunos cuentan con DVD, USB, BNC u otras interfaces .

36. BOCINAS Deben tener blindaje magnético, para que sus operaciones no afecten el despliegue del monitor

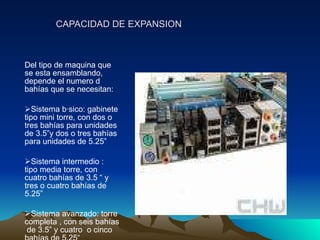

37. CAPACIDAD DE EXPANSION Del tipo de maquina que se esta ensamblando, depende el numero d bahías que se necesitan: Sistema básico: gabinete tipo mini torre, con dos o tres bahías para unidades de 3.5”y dos o tres bahías para unidades de 5.25” Sistema intermedio : tipo media torre, con cuatro bahías de 3.5 “ y tres o cuatro bahías de 5.25” Sistema avanzado: torre completa , con seis bahías de 3.5” y cuatro o cinco bahías de 5.25 ”

39. Elija un modem interno, para minimizar en lo posible los componentes externos del sistema.

41. La calidad de una fuente de poder se determina por la cantidad de potencia que puede suministrar de manera continua y esta se mide en watts .

44. El armado de un PC es una tarea relativamente sencilla, pero existe un punto en el que se debe poner mucha atención el cual se llama “electricidad estática”.

45. AREA DE TRABAJO Evite trabajar en habitaciones alfombradas y si es posible utilice un tapete antiestático.

46. SEGURIDAD PERSONAL Evite usar ropa de poliéster y zapatos con suela de goma gruesa ya que todo esto propicia el almacenamiento de carga eléctrica .

47. SEGURIDAD EN EL EQUIPO Conecte sus sistemas pero no lo encienda ; después de esto , desconecte el gabinete de la línea AC; es mejor que este desconectado para evitar problemas en el momento de montar la tarjeta madre y los demás elementos.

48. SEGURIDAD PARA LOS DISPOSITIVOS Utilice una pulsera antiestática , que incluye un cable para conectarla en el chasis metálico del gabinete.

49. INSTALACION

50. PASO 1 Levante la palanca del ZIF-socket

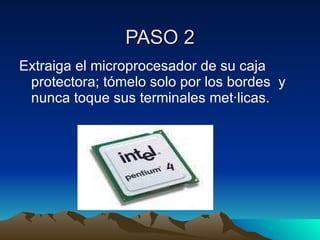

51. PASO 2 Extraiga el microprocesador de su caja protectora; tómelo solo por los bordes y nunca toque sus terminales metálicas.

52. PASO 3 Inserte el microprocesador en el socket

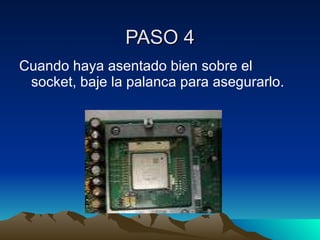

53. PASO 4 Cuando haya asentado bien sobre el socket, baje la palanca para asegurarlo.

54. PASO 5 Para colocar el conjunto enfriador, aplique una fina capa de grasa de silicona en la superficie del rectángulo metálico del microprocesador y en la parte inferior del disparador.

55. PASO 6 Coloque el disparador sobre el microprocesador , asegúrese que las uñas del socket encajen bien en las muescas del resorte de montaje del disparador.

56. PASO 7 Conecte el cable del ventilador en uno de los zócalos incluidos para tal fin en la tarjeta madre.

57. INSTALACION

58. PASO 1 Extraiga el modulo de RAM de su empaque, verifique en que posición debe colocarse, de modo que sus muescas coincidan con los topes de sus zócalos.

59. PASO 2 Presione firme y cuidadosamente hasta que sienta que los módulos están bien insertados.

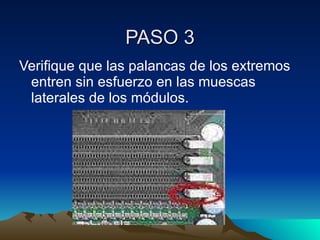

60. PASO 3 Verifique que las palancas de los extremos entren sin esfuerzo en las muescas laterales de los módulos.

61. INSTALACION

62. Una vez hecho el pre ensamblado básico de la tarjeta madre hay que montarla en el gabinete.

63. PASO 1 Retire las tapas laterales del gabinete y localice la placa del montaje; allí se colocara la tarjeta madre.

64. PASO 2 Coloque la tarjeta madre sobre la placa de montaje. Asegúrese que las ranuras de expansión coincidan con las salidas existentes en la parte trasera del gabinete.

65. PASO 3 Marque los orificios que empleara para los tornillos de montaje , coloque en estos huecos los postes para dichos tornillos .

66. PASO 4 Antes de fijar la tarjeta madre , tendría que elegir entre las laminillas de puertos incluidas en el gabinete a aquella que permitirá acceder a todos los puertos incorporados en la misma.

67. PASO 5 Fije la tarjeta madre , cuidando que los puertos encajen en los orificios de la laminilla correspondiente. Atorníllela para que no se mueva.

68. PASO 6 Conecte los cables que vienen desde el panel frontal; sirven para el encendido, el reset, los LED indicadores y en –su caso- los puertos USB frontales.

69. INSTALACION

70. PASO 1 Localice la bahía de 3.5” que tiene comunicación con el exterior. En ella se introducirá la unidad de disquetes.

71. PASO 2 Localice la bahía similar pero sin comunicación con el exterior y coloque ahí el disco duro.

72. PASO 3 Libere una de las bahías de 5.25” para montar la unidad de CD-ROM.

73. PASO 4 Antes de instalar ambas unidades, mueva el jumper que cada uno tiene en su parte posterior. Configure el quemador de CD como unidad maestra y el lector de DVD como unidad esclava.

75. PASO 1 Localice el conector de alimentación de la tarjeta madre; e insértelo en el zócalo que corresponde, en las placas base tipo ATX.

76. PASO 2 Si la tarjeta madre y la fuente poseen un conector adicional de cuatro hilos para alimentar correctamente al microprocesador, insértelo también.

77. PASO 3 Localice los cables planos que acompañan a la tarjeta madre ; sirven para conectar las unidades de disco.

78. PASO 4 Localice el pequeño conector de fuente de cuatro hilos , e insértelo hasta el zócalo de la propia unidad.

79. PASO 5 Para conectar el disco duro, localice un cable plano con hilos delgados.

80. PASO 6 Utilice otro cable plano, para hacer la conexión de las unidades de CD y DVD. Lleve uno de los extremos del cable al segundo puerto IDE de la tarjeta madre; conecte los otros dos cables a las unidades ópticas.

81. PASO 7 Conecte los cables de alimentación de cuatro hilos: Disco duro Unidad de CD Lector de DVD Audio

83. PASO 1 Libere la laminilla posterior , correspondiente a la ranura AGP.

84. PASO 2 Inserte la tarjeta de video hasta que asiente perfectamente.

85. PASO 3 Asegure la tarjeta con un tornillo.

86. PASO 4 Si la tarjeta requiere una entrada de alimentación adicional, no deje de colocarla; si no la pone el sistema no encenderá.

87. PASO 5 Conecte los cables que vienen desde el panel frontal del gabinete. Sirven para el encendido y apagado.

88. PASO 6 Fije la tarjeta y proceda a cerrar el gabinete.

89. PASO 7 Conecte los periféricos básicos para probar la maquina : teclado, ratón y monitor.

91. PASO 1 Conecte la computadora y el monitor en una toma de corriente.

92. PASO 2 Encienda el monitor, y después oprima el botón de encendido del gabinete.

93. PASO 3 Verifique que en la pantalla del monitor aparezca un mensaje que indica el tipo de tarjeta de video instalada en el sistema; y en otro mensaje se especificara el tipo y velocidad del microprocesador.

94. PASO 4 Revise que los datos que aparecen en esta pantalla sean correctos; esto es, que el tipo y velocidad del microprocesador reconocido sean los que realmente tiene este circuito.
