Este documento proporciona instrucciones detalladas para ensamblar una computadora PC desde cero. Explica cómo seleccionar y montar los componentes principales como la tarjeta madre, microprocesador, memoria RAM, tarjeta de video, unidades de almacenamiento y gabinete. También describe el proceso de conexión de cables y encendido inicial para probar el sistema una vez ensamblado.

1. ENSAMBLE UNA COMPUTADORA PC DESDE CEROJUAN PABLO GALVISMIGUEL ANGEL VELEZ

2. En realidad, el ensamble de una PC es una labor relativamente sencilla. La mayoría de sus componentes a alcanzado tal grado de estandarización que podemos considerarlos simplemente como “bloques modulares”.

3. TIPOS DE SISTEMASBASICOEs ideal para secretarias, estudiantes, como primera maquina en el hogar, para escuelas de computo etc.

4. PROCESO DE INFORMACIONMicroprocesador de entre 1,5 Y 2 GHZ de velocidad.128 MB de RAM.Tarjeta de video con 16 a 32 MB de RAM.Tarjeta madre sencilla o del tipo “todo en uno”.

5. ALMACENAMIENTODisco duro de 40 a 60 GB de capacidad.Quemador de CD-RW.Unidad de disquetes.

6. ENTRADA DE DATOSTeclado sencillo.Ratón de dos botones.

7. SALIDA DE DATOSMonitor de 15 con tecnología TRC.Impresora de inyección de tinta sencilla.Bocinas estéreo.

8. INTERMEDIOPara usuarios con conocimientos y necesidades de nivel intermedio. Este equipo ya debe de contar con un microprocesador de capacidad media.

9. PROCESO DE INFORMACIONMicroprocesador de entre 2 y 2,5 GHZ de velocidad.256 o 512 MB de RAM.Tarjeta de video con 32 a 64 MB de RAM.Tarjeta madre sencilla.

10. ALMACENAMIENTODisco duro de 80 a 120 GB de capacidad.Quemador de CD-RW.Lector de DVD.Unidad de disquetes.

11. ENTRADA DE DATOSTeclado con funciones especiales.Ratón óptico, con tres botones .Escáner.Cámara web.

12. SALIDA DE DATOSMonitor de 17 pulgadas, con tecnología TRC o LCD.Impresora de inyección de tinta o laser.Bocinas con su –woofer.

13. AVANZADOEsta configuración, suele hacerse para aplicaciones especificas; se utiliza para ejecutar juegos avanzados, realizar investigaciones científicas o hacer labores de servidor en grandes empresas.

14. PROCESO DE INFORMACIONMicroprocesador de mas de 2,5 GHZ de velocidad.512 MB de 16 B de RAM.Tarjeta de video con 128 a 256 M de RAM.Tarjeta madre con características avanzadas.

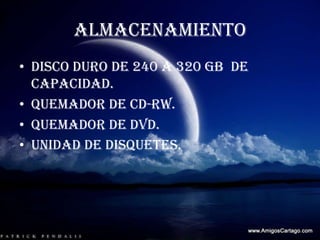

15. ALMACENAMIENTODisco duro de 240 a 320 GB de capacidad.Quemador de CD-RW.Quemador de DVD.Unidad de disquetes.

16. ENTRADA DE DATOSTeclado con funciones especiales, o teclado ergonómico.Ratón inalámbrico.Escáner.Cámara web.Cámara fotográfica digital.Cámara de video digital.Tableta de dibujo, etc.

17. SALIDA DE DATOSMonitor de 19 o mas, con tecnología LCD.Impresora de calidad fotográfica.Bocinas 5,1 canales.

18. SELECCIÓN DE COMPONENTESA grandes rasgos, hemos explicado los 3 casos que con mayor frecuencia encontrara cuando arme una PC.

19. MICROPROCESADORExiste una regla muy sencilla para elegir el circuito mas adecuado para un equipo de capacidad media.

20. TARJETA MADRECon la elección del tipo de microprocesador, se elige casi en forma automática el tipo de tarjeta madre a instalar

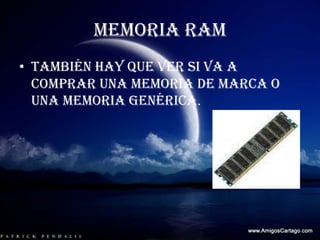

21. MEMORIA RAMTambién hay que ver si va a comprar una memoria de marca o una memoria genérica.

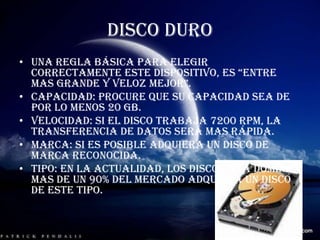

22. DISCO DUROUna regla básica para elegir correctamente este dispositivo, es “entre mas grande y veloz mejor”.Capacidad: procure que su capacidad sea de por lo menos 20 GB.Velocidad: si el disco trabaja 7200 RPM, la transferencia de datos será mas rápida.Marca: si es posible adquiera un disco de marca reconocida.Tipo: en la actualidad, los discos ATA dominan mas de un 90% del mercado adquiera un disco de este tipo.

23. TARJETA DE VIDEOEn gran medida, la elección de esta placa depende del uso principal de equipo de computo en que valla hacer instalado.

24. TARJETAS BASICASPermiten obtener un despliegue aceptable para aplicaciones de oficina o para navegación web.

25. TARJETAS INTERMEDIASComúnmente tienen unos 64 MB de RAM, sus circuitos aceleradores, permiten por ejemplo observar películas en DVD con un movimiento suave y continuo.

26. TARJETAS AVANZADASSon las placas ideales, porque combinan una gran velocidad con un despliegue excepcional.

27. PERIFERICOS DE ENTRADATECLADOEl teclado puede ser numérico, pero asegúrese de que tenga una disposición de teclas en español y que su conector sea tipo mini- din

28. RATONPuede usarse un ratón simple o dos ratones, o un ratón con ruedas y controles adiciones para fácil navegación

29. PERIFERICOS DE SALIDAMONITOREl monitor tradicional, es mucho mas económico y flexible que el monitor de pantalla plana

30. BOCINASDebe tener blindaje magnético, para que su operación no afecte el despliegue del monitor

31. UNIDADES REMOVIBLESUNIDAD DE DISQUETESPrácticamente no hay nada que explicar porque tal como dijimos la única opción que existe a la fecha es un lector- escritor de discos magnéticos de 3,5 pulgadas y 1,44 MB de capacidad

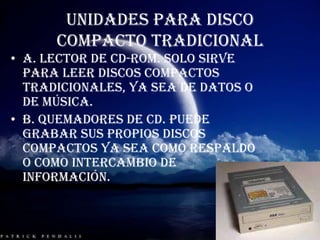

32. UNIDADES PARA DISCO COMPACTO TRADICIONALA. lector de CD-ROM. Solo sirve para leer discos compactos tradicionales, ya sea de datos o de música.B. quemadores de CD. Puede grabar sus propios discos compactos ya sea como respaldo o como intercambio de información.

33. UNIDAD PARA DVDPuede manejar los discos ópticos que cumplen el estándar DVD y es compatible con los CD tradicionales.

34. GABINETESVENTILACIONTal como se menciono los computadores modernos consumen mucha energía una ves aprovechado para realizar los cálculos numéricos o de mas procesos solicitados la mayor parte de ella se diluye en forma de calor.

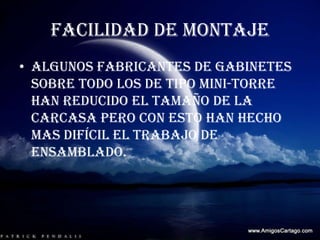

35. FACILIDAD DE MONTAJEAlgunos fabricantes de gabinetes sobre todo los de tipo mini-torre han reducido el tamaño de la carcasa pero con esto han hecho mas difícil el trabajo de ensamblado.

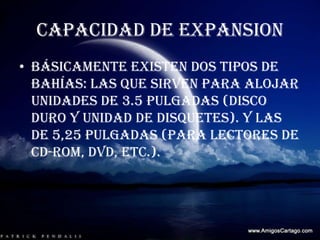

36. CAPACIDAD DE EXPANSION Básicamente existen dos tipos de bahías: las que sirven para alojar unidades de 3.5 pulgadas (disco duro y unidad de disquetes). Y las de 5,25 pulgadas (para lectores de CD-ROM, DVD, etc.).

37. ASPECTO EXTERNOLa estética es muy importante para algunos usuarios; no desea en su hogar u oficina una de las tradicionales cajas de color gris arena.

38. FAX MODEMElija un modem interno , para minimizar en lo posible los componentes externos del sistema.

39. FUENTE DE PODER Comúnmente la calidad de una fuente de poder se determina por la cantidad de potencia que puede suministrar de manera continua.

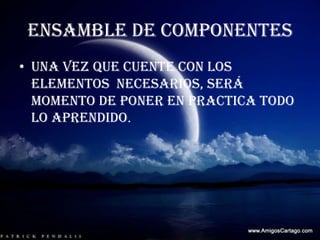

40. ENSAMBLE DE COMPONENTESUna vez que cuente con los elementos necesarios, será momento de poner en practica todo lo aprendido.

41. Precauciones ANTIESTATICAS Si bien el armado de una PC es una tarea relativamente sencilla existe un punto donde debe ponerse mucha atención ; se trata de la llamada “electricidad estática”.

42. AREA DE TRABAJO Evite trabajar en habitaciones alfombradas o sobre superficies forradas con telas sintéticas.

43. SEGURIDAD PERSONALEvite usar ropa de poliéster y zapatos con suela de goma muy gruesa.

44. SEGURIDAD EN EL EQUIPO Conecte su sistema pero no lo encienda ; y luego toque varia veces una superficie metálica expuesta no pintada de modo que se descargue la carga eléctrica que pudiera haberse acumulado en su cuerpo .

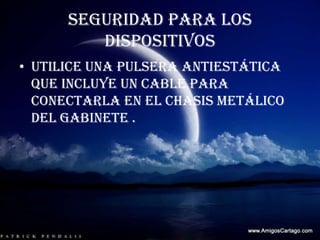

45. SEGURIDAD PARA LOS DISPOSITIVOS Utilice una pulsera antiestática que incluye un cable para conectarla en el chasis metálico del gabinete .

46. MICROPROCESADOR 1. para preparar la inserción del microprocesador, levante la palanca del 21 f – socket.2. extraiga el microprocesador de su caja protectora tómelo solo por los bordes y nunca toque sus terminales metálicas. 3. inserte el microprocesador en el socket. Este circuito poseen terminales que impiden conectarlo de manera incorrecta .4. cuando halla asentado bien sobre el socket baje la palanca para asegurarlo.5. para colocar el conjunto enfriador aplique una fina capa de grasa de silicona en la superficie del rectángulo metálico del microprocesador y de la parte inferior del disipador.6. Con cuidado, coloque el disipador sobre el microprocesador asegúrese que las uñas del socket encajen bien en las muescas del resorte de montaje del disipador. 7. conecte el cable del ventilador en uno de los zócalos incluidos para tal fin en la tarjeta madre.

47. MEMORIA RAM 1. para colocar la memoria, extraiga el modulo de RAM de su empaque. Verifique en que posición debe colocarse . 2. presione firme y cuidadosamente, hasta que sienta que los módulos están bien insertados. 3. para estar segura, verifique que las palancas blancas de los extremos entren sin esfuerzo en las muescas laterales de los módulos.

48. TARJETA MADRE 1. retire las tapas laterales del gabinete, y localice la placa del montaje; aquí se colocara la tarjeta madre .2. provisionalmente, coloque la tarjeta madre sobre la placa de montaje.3. marque los orificios que emplearan para los tornillos de montaje .4. antes de fijar la tarjeta madre tendrá que elegir entre las laminillas de puertos incluidas en el gabinete aquella que permita acceder a todos los puertos incorporados en la misma .5. fije la tarjeta madre, cuidando que los puertos encajen en los orificios de la laminilla correspondiente .6. conecte los cables que vienen desde el panel frontal sirven para el encendido , los LED indicadores y en su casa – los puertos USB frontales.

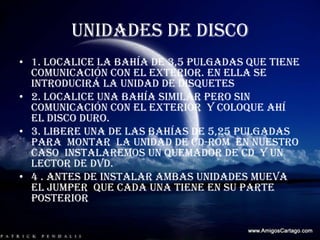

49. UNIDADES DE DISCO1. localice la bahía de 3,5 pulgadas que tiene comunicación con el exterior. En ella se introducirá la unidad de disquetes 2. localice una bahía similar pero sin comunicación con el exterior y coloque ahí el disco duro.3. libere una de las bahías de 5,25 pulgadas para montar la unidad de CD-ROM en nuestro caso instalaremos un quemador de CD y un lector de DVD.4 . Antes de instalar ambas unidades mueva el jumper que cada una tiene en su parte posterior

50. 1. Localice el conector de alimentación de la tarjeta madre , e insértelo en el zócalo que le corresponde.2. si la tarjeta madre y la fuente poseen un conector adicional de 4 hilos para alimentar correctamente al microprocesador insértelo también. 3. localice los cables planos que acompañan a la tarjeta madre; sirve para conectar las unidades de disco. 4. localice el pequeño conector de la fuente de 4 hilos e insértelo hasta el zócalo de la propia unidad.5. para conectar el disco duro localice un cable plano con hilos muy delgados.6. utilice otro cable plano para hacer la conexión de las unidades desde CD y DVD.7. no olvide conectar los cables de alimentación de 4 hilos 1 cable es para el disco duro otro para la unidad de CD y uno mas para el lector de DVD . CONEXION DE CABLES

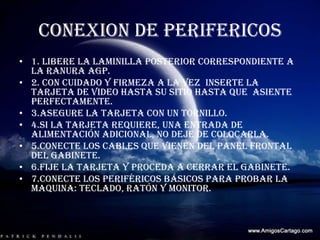

51. CONEXION DE PERIFERICOS 1. libere la laminilla posterior correspondiente a la ranura AGP.2. con cuidado y firmeza a la vez inserte la tarjeta de video hasta su sitio hasta que asiente perfectamente.3.asegure la tarjeta con un tornillo.4.si la tarjeta requiere, una entrada de alimentación adicional, no deje de colocarla.5.conecte los cables que vienen del panel frontal del gabinete.6.fije la tarjeta y proceda a cerrar el gabinete.7.conecte los periféricos básicos para probar la maquina: teclado, ratón y monitor.

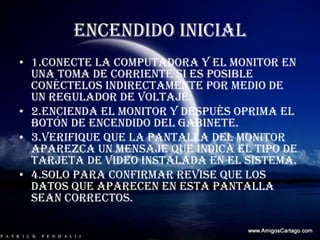

52. ENCENDIDO INICIAL1.conecte la computadora y el monitor en una toma de corriente si es posible conéctelos indirectamente por medio de un regulador de voltaje.2.encienda el monitor y después oprima el botón de encendido del gabinete.3.verifique que la pantalla del monitor aparezca un mensaje que indica el tipo de tarjeta de video instalada en el sistema.4.solo para confirmar revise que los datos que aparecen en esta pantalla sean correctos.
