La resistividad eléctrica del subsuelo puede medirse introduciendo corrientes eléctricas en la tierra y observando el campo eléctrico resultante, lo que permite estudiar las propiedades eléctricas y la resistividad de las rocas. La prospección sísmica se basa en la variación de la velocidad de propagación de las ondas sísmicas a través del suelo. El proceso de perforación de un pozo implica la extracción de muestras de roca y la toma de registros eléctricos para caracterizar

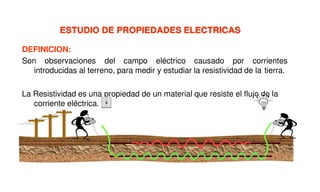

1. ESTUDIO DE PROPIEDADES ELECTRICAS
DEFINICION:
Son observaciones del campo eléctrico causado por corrientes
introducidas al terreno, para medir y estudiar la resistividad de la tierra.
La Resistividad es una propiedad de un material que resiste el flujo de la
corriente eléctrica.

2. Es la herramienta más usada y
más exitosa dentro de las técnicas
geofísicas de exploración
EL METODO SISMICO
“Todo procedimiento de la prospección sísmica esta basado en la variación de la
velocidad de propagación de las ondas sísmicas a través del suelo”.
C. L.Alexanian

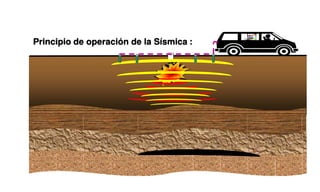

3. Principio de operación de la Sísmica :

4. INFORMACION BASICA
DESCRIPCION DEL AREA
•Topografía
•Infraestructura
•Geología.
OBJETIVOS GEOLÓGICOS Y GEOFÍSICOS
•Profundidad
•Características litológicas y geofísicas (obtención y preservación de
cierto tipo de frecuencias)
•Tipo de trampa a prospectar
•Buzamientos
SELECCIÓN DE PARAMETROS BASICOS
Distancia entre disparos, máximos y mínimos cubrimientos, número de
canales por línea, distancia entre líneas de disparo, número de disparos etc.

5. PRUEBAS
EXPERIMENTALES
Pozo profundo
Pozo somero

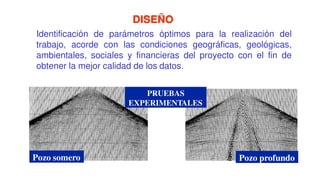

DISEÑO
Identificación de parámetros óptimos para la realización del
trabajo, acorde con las condiciones geográficas, geológicas,
ambientales, sociales y financieras del proyecto con el fin de
obtener la mejor calidad de los datos.

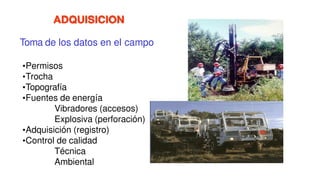

6. ADQUISICION
Toma de los datos en el campo
•Permisos
•Trocha
•Topografía
•Fuentes de energía
Vibradores (accesos)
Explosiva (perforación)
•Adquisición (registro)
•Control de calidad
Técnica
Ambiental

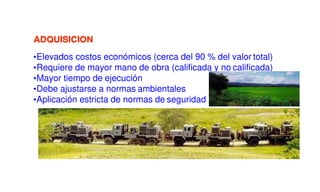

7. ADQUISICION
•Elevados costos económicos (cerca del 90 % del valor total)
•Requiere de mayor mano de obra (calificada y no calificada)
•Mayor tiempo de ejecución
•Debe ajustarse a normas ambientales
•Aplicación estricta de normas de seguridad

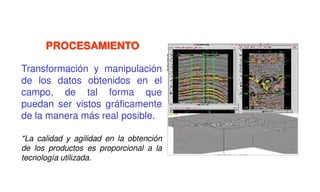

8. PROCESAMIENTO
Transformación y manipulación
de los datos obtenidos en el
campo, de tal forma que
puedan ser vistos gráficamente
de la manera más real posible.
*La calidad y agilidad en la obtención
de los productos es proporcional a la
tecnología utilizada.

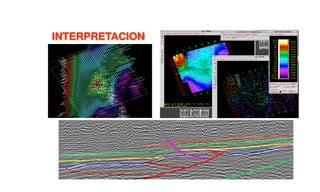

9. INTERPRETACION

10. Fm HONDA
BASAMENT BASAMENTO
Fm HONDA
GR GUALANDAY

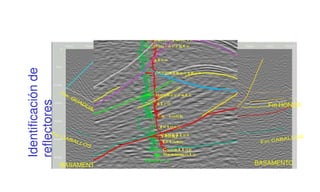

Identificación
de
reflectores

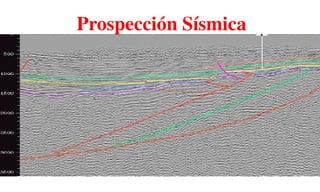

11. Prospección Sísmica

12. Límite 3D
Caballos
contra
discordancia

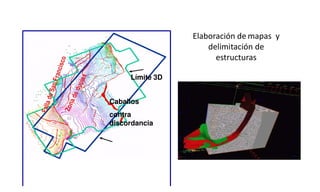

Elaboración de mapas y
delimitación de
estructuras

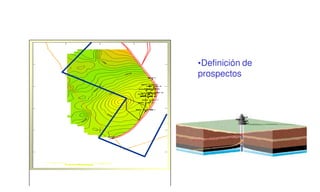

13. •Definición de
prospectos

14. ESTADOS UNIDOS COLOMBIA
País
ESTADOS UNIDOS
CANADA
COLOMBIA
1.000 Km²
83
11
2
CANADA
1.000 Km²
Nuestra Principal Ventaja...
Colombia es un país inexplorado
Pozos exploratorios por cada

15. En asumirlo
conscientemente está la
diferencia entre el éxito o
el fracaso.

16. El que no arriesga un huevo...
GEOL. JERSAHIN LAMILLA G.

17. PERFORACION Y PRODUCCION
Vista hacia el norte de Neiva

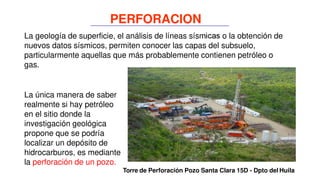

19. La geología de superficie, el análisis de líneas sísmicas o la obtención de
nuevos datos sísmicos, permiten conocer las capas del subsuelo,
particularmente aquellas que más probablemente contienen petróleo o
gas.
La única manera de saber
realmente si hay petróleo
en el sitio donde la
investigación geológica
propone que se podría
localizar un depósito de
hidrocarburos, es mediante
la perforación de un pozo.
Torre de Perforación Pozo Santa Clara 15D - Dpto del Huila
PERFORACION

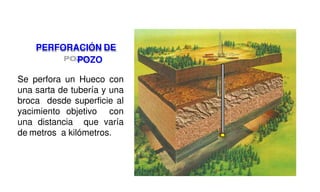

20. PERFORACIÓN DE
POZO
Se perfora un Hueco con
una sarta de tubería y una
broca desde superficie al
yacimiento objetivo con
una distancia que varía
de metros a kilómetros.

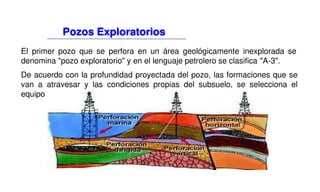

21. El primer pozo que se perfora en un área geológicamente inexplorada se
denomina "pozo exploratorio" y en el lenguaje petrolero se clasifica "A-3".
De acuerdo con la profundidad proyectada del pozo, las formaciones que se
van a atravesar y las condiciones propias del subsuelo, se selecciona el
equipo de perforación más indicado.
Pozos Exploratorios

22. Los principales elementos que conforman
un equipo de perforación, y sus funciones,
son los siguientes:
Torre de perforación o taladro - Es una
estructura metálica en la que se concentra
prácticamente todo el trabajo de
perforación.
Tubería o "sarta" de perforación - Son los
tubos de acero que se van uniendo a
medida que avanza la perforación.
Brocas - Son las que perforan el subsuelo
y permiten la apertura del pozo.
Equipo de Perforación
1. Polea de suspensión
2. Línea de levantamiento
3. Cables de perforación
4. Polea viajera
5. Sistema de levante
6. Unión rotatoria
7. Manguera de lodo
8. Malacate
9. Mesa rotatoria
10. Equipo de control de flujo
11. Cabeza de pozo
12. Tubo conductor
13. Revestimiento de superfici
14. Tubería de perforación
15. Desarenador
16. Broca

23. BROCAS

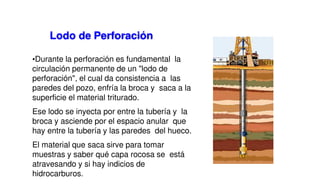

24. •Durante la perforación es fundamental la
circulación permanente de un "lodo de
perforación", el cual da consistencia a las
paredes del pozo, enfría la broca y saca a la
superficie el material triturado.
Ese lodo se inyecta por entre la tubería y la
broca y asciende por el espacio anular que
hay entre la tubería y las paredes del hueco.
El material que saca sirve para tomar
muestras y saber qué capa rocosa se está
atravesando y si hay indicios de
hidrocarburos.
Lodo de Perforación

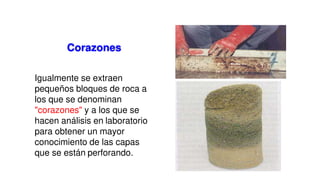

25. Igualmente se extraen
pequeños bloques de roca a
los que se denominan
"corazones" y a los que se
hacen análisis en laboratorio
para obtener un mayor
conocimiento de las capas
que se están perforando.
Corazones

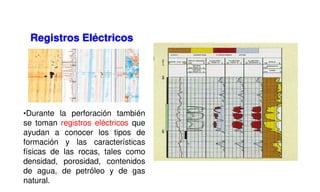

26. •Durante la perforación también
se toman registros eléctricos que
ayudan a conocer los tipos de
formación y las características
físicas de las rocas, tales como
densidad, porosidad, contenidos
de agua, de petróleo y de gas
natural.
Registros Eléctricos

27. Completamiento
de un Pozo

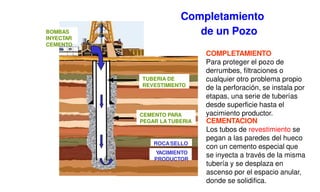

COMPLETAMIENTO
Para proteger el pozo de
derrumbes, filtraciones o
cualquier otro problema propio
de la perforación, se instala por
etapas, una serie de tuberías
desde superficie hasta el
yacimiento productor.
CEMENTACION
Los tubos de revestimiento se
pegan a las paredes del hueco
con un cemento especial que
se inyecta a través de la misma
tubería y se desplaza en
ascenso por el espacio anular,
donde se solidifica.
ROCASELLO
YACIMIENTO
PRODUCTOR
TUBERIA DE
REVESTIMIENTO
CEMENTO PARA
PEGAR LA TUBERIA
BOMBAS
INYECTAR
CEMENTO

28. Operación de Cañoneo
A través de un cañón especial
se abre comunicación entre el
pozo revestido y la formación
con el fin que el petróleo de la
roca almacenadora pase hacia
el pozo, para luego sacarlo a la
superficie.
Prueba del Pozo
ROCASELLO
YACIMIENTO
PRODUCTOR
PERFORACION
DE LA TUNBERIA

29. La perforación debe llegar y atravesar
las formaciones donde se supone se
encuentra el petróleo.
El común de la gente tiene la idea de
que el petróleo brota a chorros cuando
se descubre como ocurría en los
inicios de la industria petrolera.
,
.Hoy no es así. Para evitarlo, desde
que comienza la perforación se instala
en la boca del pozo un conjunto de
diversas Válvulas que se denominan
Preventoras
Preventoras

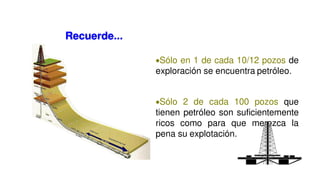

30. •Sólo en 1 de cada 10/12 pozos de
exploración se encuentra petróleo.
•Sólo 2 de cada 100 pozos que
tienen petróleo son suficientemente
ricos como para que merezca la
pena su explotación.
Recuerde...

31. La producción petrolera es la actividad de la industria que
se encarga de todas las etapas necesarias para manejar
los hidrocarburos (petróleo y gas) desde el yacimiento
hasta el pozo, y desde éste a la superficie; donde se
separan,
tratan,
almacenan,
miden y
transportan para su posterior utilización.
PRODUCCION

32. La extracción, producción o
explotación del petróleo se hace de
acuerdo con las características
propias de cada yacimiento.
El petróleo fluye por los orificios
perforados en el revestimiento hacia
el pozo y se extrae mediante una
tubería de menor diámetro, conocida
como "tubing" o "tubería de
producción".

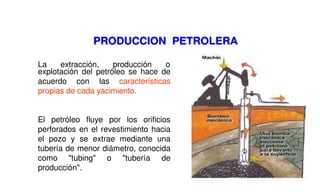

PRODUCCION PETROLERA

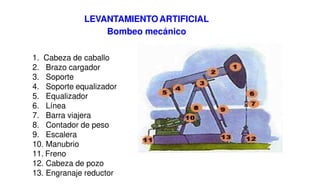

33. 1. Cabeza de caballo
2. Brazo cargador
3. Soporte
4. Soporte equalizador
5. Equalizador
6. Línea
7. Barra viajera
8. Contador de peso
9. Escalera
10. Manubrio
11. Freno
12. Cabeza de pozo
13. Engranaje reductor
LEVANTAMIENTOARTIFICIAL
Bombeo mecánico

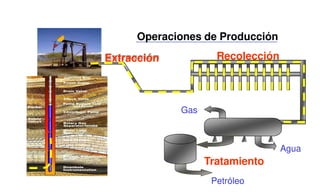

34. Operaciones de Producción
Recolección
Gas
Agua
Tratamiento
Petróleo
Extracción

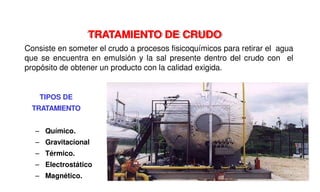

35. TRATAMIENTO DE CRUDO
Consiste en someter el crudo a procesos fisicoquímicos para retirar el agua
que se encuentra en emulsión y la sal presente dentro del crudo con el
propósito de obtener un producto con la calidad exigida.
TIPOS DE
TRATAMIENTO
– Químico.
– Gravitacional
– Térmico.
– Electrostático
– Magnético.

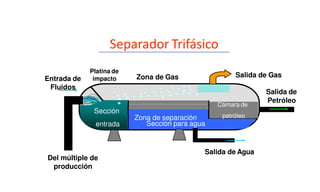

36. Entrada de
Fluidos
Salida de Gas
Salida de Agua
Salida de
Petróleo
Separador Trifásico
Del múltiple de
producción
Sección para agua
Cámara de
petróleo
Zona de separación
Zona de Gas
Sección
entrada
Platina de
impacto

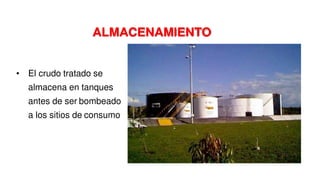

37. • El crudo tratado se
almacena en tanques
antes de ser bombeado
a los sitios de consumo
ALMACENAMIENTO

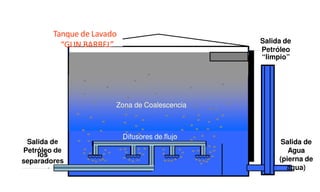

38. Tanque de Lavado
“GUN BARREL”
Salida de
Petróleo de
los
separadores
Salida de
Agua
(pierna de
agua)
Salida de
Petróleo
“limpio”
Zona de Coalescencia
Difusores de flujo

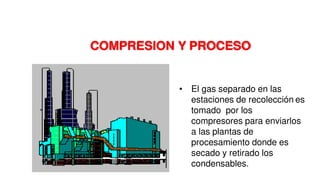

39. • El gas separado en las
estaciones de recolección es
tomado por los
compresores para enviarlos
a las plantas de
procesamiento donde es
secado y retirado los
condensables.
COMPRESION Y PROCESO

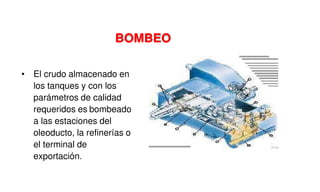

40. • El crudo almacenado en
los tanques y con los
parámetros de calidad
requeridos es bombeado
a las estaciones del
oleoducto, la refinerías o
el terminal de
exportación.
BOMBEO

41. • Con el fin de mantener o
recuperar la energía del
yacimiento, los campos son
sometidos a procesos de
recuperación secundaria
mediante la inyección de
agua a alta presión para
ayudar a desplazar el crudo
en el yacimiento
INYECCION DE AGUA

42. Reservas de combustibles fósiles
Carbón: 220 años
Petróleo: 42 años
Gas natural: 63 años
Para recordar...

43. Existen diferentes medios para transportar los hidrocarburos desde
los campos de producción a los centros de refinación ó distribución o,
a puntos de embarque para exportación.
El más común es el oleoducto y/o gasoducto, que consiste en largos
trayectos de tubería de acero, en la mayoría de los casos enterrada.
Adicionalmente los Buque-tanques son el medio de transporte más
utilizado para el comercio mundial del petróleo.
TRANSPORTE

44. La Refinación tiene por objeto separar las diferentes sustancias
que componen el petróleo.
La técnica utilizada para separación de mezclas sin alterar
químicamente los componentes se llama :
“Destilación fraccionada”
REFINACION

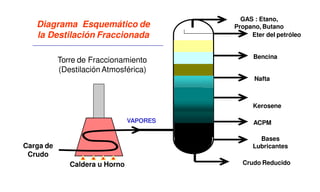

45. Diagrama Esquemático de
la Destilación Fraccionada
Torre de Fraccionamiento
(Destilación Atmosférica)
Caldera u Horno
GAS : Etano,
Propano, Butano
Carga de
Crudo
Eter del petróleo
Bencina
Nafta
Kerosene
ACPM
Bases
Lubricantes
Crudo Reducido
VAPORES

46. Una refinería es un enorme complejo donde ese petróleo crudo se
somete en primer lugar a un proceso de destilación o separación
física y luego a procesos químicos que permiten extraerle buena parte
de la gran variedad de componentes que contiene.
Los productos que se sacan del proceso de refinación se llaman
derivados y los hay de dos tipos: los combustibles, como la gasolina,
ACPM, etc.; y los petroquímicos, tales como polietileno, benceno, etc.
El petróleo tiene una gran variedad de compuestos, al punto que de él
se pueden obtener por encima de 2.000 productos.
La Refineria

47. Su objetivo es lograr separar las diferentes sustancias que componen el
petróleo, para luego, con estas obtener muchos productos que son útiles
para la vida diaria tales como:
- Combustibles para vehículos, barcos y aviones.
- Lubricantes.
- Materiales (plásticos y acrílicos).
- Productos cosméticos.
- Insecticidas y abonos.
- Explosivos.
- Disolventes.
- Pinturas y lacas.
- Asfalto para carreteras e impermeabilizaciones.
- Gas para cocina y generación de energía eléctrica.
- Bakelita y otros materiales para artículos electrónicos.
REFINACION

48. PREGUNTAS ?
