La placa base es la tarjeta principal del sistema que conecta los componentes del ordenador. Coordina las operaciones el microprocesador de acuerdo a las instrucciones de software. El chipset se conecta directamente al microprocesador y controla la interacción con la memoria, puertos y buses. El BIOS contiene instrucciones para el arranque y verifica los dispositivos, y la configuración del usuario se guarda en la memoria CMOS.

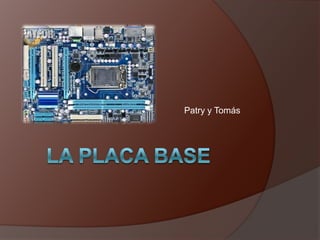

1. Patry y Tomás

2. ÍNDICE
Introducción
Microprocesador (CPU)
Chipset
Bus del sistema
Puertos
ROM BIOS
POST (Power-On Self Test)
CMOS Setup

3. Introducción
La placa base, es la tarjeta principal del sistema.
Es una placa de circuito impreso a la que se conectan los
componentes que constituyen el ordenador.
Circuitos integrados
BIOS  Funciones básicas
- Microprocesador

- RAM
- Ranuras expansión -Prueba y reconocimiento de
- etc dispositivos
- Carga sistema operativo

4. El microprocesador
Coordina las operaciones de los dispositivos del hardware y
las instrucciones del software según la lógica prevista por el
programador.

5. El chipset
El chipset es el conjunto de chips que determinan la calidad y
eficiencia de una placa base, pues se encargan de controlar la forma
como interacciona el microprocesador con la memoria, con los
puertos de entrada y salida, con el vídeo, con los buses
PCI, AGP, USB, etc.
Es uno de los pocos elementos que tiene conexión directa con el
procesador, gestiona la mayor parte de la información que entra y
sale por el bus principal del procesador, del sistema de vídeo y
muchas veces de la memoria RAM.

6. El bus
Se denomina bus del sistema a los alambres que comunican los
datos y señales de control entre dispositivos de un ordenador.
Bus Data bus
Ancho de bus: cantidad máxima de bits que se
 Adress bus
pueden transmitir a la vez por cada ciclo de reloj.
 Bus de control
- Bus serie  Los bits de datos se transmiten secuencialmente uno
después del otro por un solo cable conductor.
- Bus paralelo  Los bits se transmiten simultáneamente por tandas por
varios conductores paralelos.

7. Se llama bus de expansión al con junto de líneas eléctricas y circuitos
electrónicos de control encargados de conectar los buses del sistema a las
tarjetas electrónicas para dispositivos accesorios.
USB FIREWARE

8. Los Puertos.
En las computadoras se llama puertos I/O a los conectores
utilizados para la comunicación con los periféricos.
Las direcciones I/O (Entrada/Salida) son rangos de direcciones de
memoria que la CPU tiene definidas para recibir y pasar
información a los puertos de comunicación.
Los puertos son bidireccionales si envían y reciben información
simultáneamente.
Los puertos también se usan para configurar, controlar y
conseguir información acerca del estado de las partes de la
máquina.

9. ROM BIOS
Es un chip imborrable donde vienen grabadas las instrucciones básicas
para que un ordenador pueda arrancar y es la que comprueba todos los
dispositivos que están conectados a nuestro equipo para ver si están
correctamente configurados.
En ella se almacena toda la información o cambios que realizamos cuando
añadimos un nuevo disco duro o una disquetera, mantiene la fecha y hora
de nuestro ordenador y cualquier otra configuración que cambiemos.
Todos los cambios realizados por el usuario se guardan en una memoria
especial, llamada CMOS.

10. POST
Además de proveer las rutinas de servicio, el BIOS también
dispone de unas rutinas denominadas POST (Power-On Self
Test) para supervisar la puesta en marcha del ordenador
cuando es encendido.
El POST verifica la memoria RAM instalada, comprueba los
dispositivos periféricos instalados, y sincroniza y pone en
posición de inicio los chips del sistema.
Por último, busca y ejecuta en las unidades de disco duro, de
disquete o de CD, los archivos de arranque del sistema
operativo.

11. CMOS Setup
Se utiliza para definir y almacenar datos de configuración del sistema
que el usuario puede modificar.
Para abrirlo se debe pulsar “DEL” o “SUPR”, dependiendo el ordenador.
Otros lo abren pulsando “F1”; “F2” o la combinación “CTRL + ALT+ ESC”

12. PREGUNTAS

13. 1. ¿Qué es la placa base?
a) Es una placa de circuito impreso a la que se conectan los componentes
que constituyen el ordenador.
b) Los alambres que comunican los datos y señales de control entre
dispositivos de un ordenador.
c) Es el componente crítico que determina la capacidad de proceso del
ordenador

14. 2. ¿Cuál es la función de un microprocesador?
a) Coordina las operaciones de los dispositivos del hardware y las
instrucciones del software.
b) Coordina las operaciones de software y las instrucciones del
hardware.
c) Determina la calidad y eficiencia de la placa base.

15. 3. El chipset…
a) Se conecta directamente con el procesador.
b) Se conecta indirectamente con el procesador.
c) No se conecta con el procesador.

16. 4. ¿Cuántos bits por línea representa un bus?
a) 4
b) 8
c) 2

17. 5. Los datos guardados en la CMOS…
a) No son modificables.
b) Son modificables.
c) En una CMOS no se guardan datos.

18. Volver

19. Volver

20. Presentación realizada por:
Tomas Watman Outon.
Patricia González Arguedas.
