La placa base es la parte principal de un ordenador donde se conectan todos los componentes a través de buses. Contiene chips y un chipset que gestiona los periféricos y la transferencia de datos entre el microprocesador y la memoria. El microprocesador procesa los datos que obtiene de la memoria RAM y los devuelve allí tras procesarlos para su distribución. La velocidad del ordenador depende de la frecuencia del reloj del microprocesador.

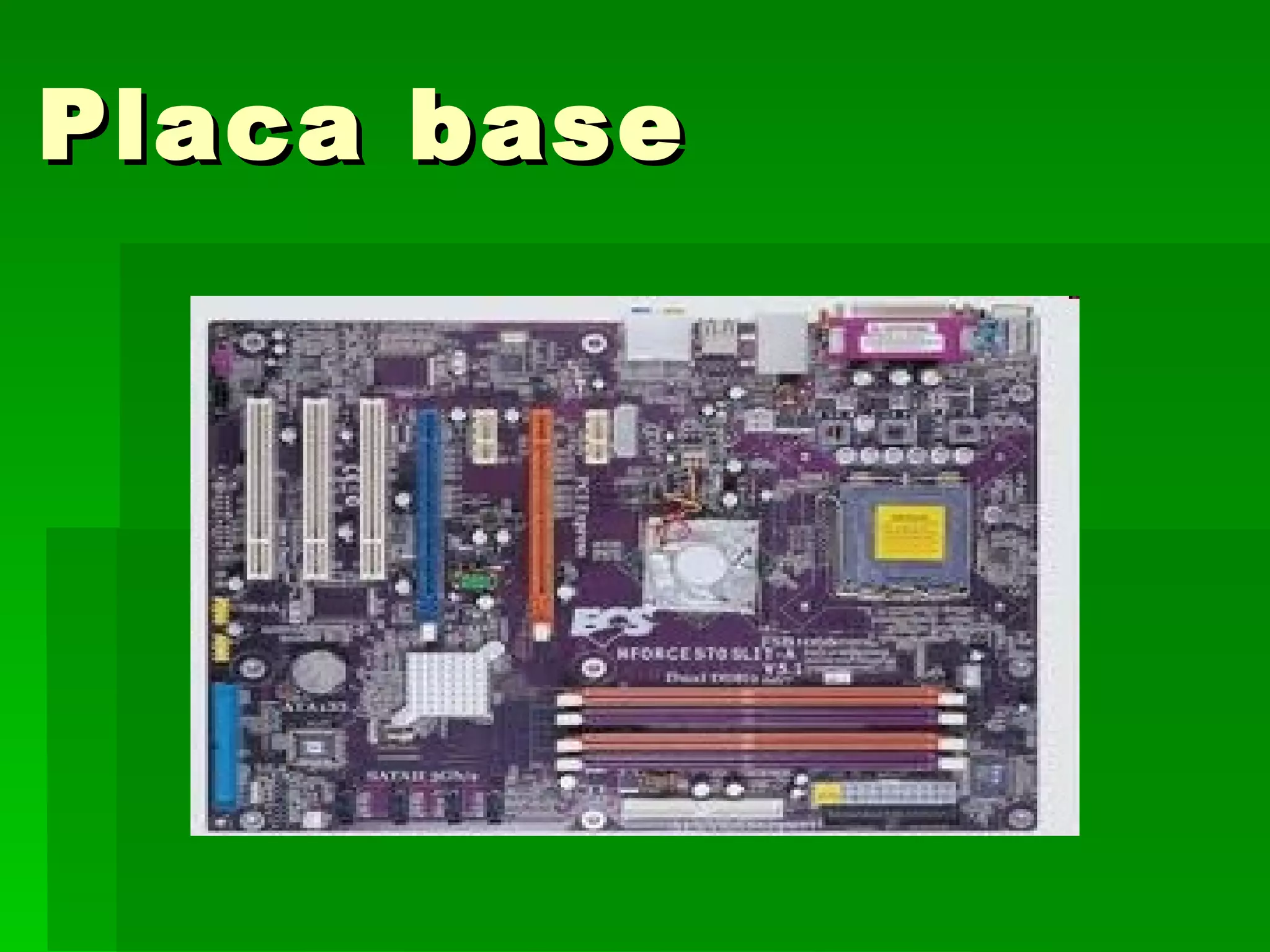

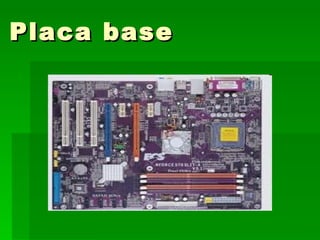

1. Placa base

2. Placa Base Es la parte principal que se encuentra dentro de un ordenador En ella se conectan todos los componentes Posee ranuras para insertar tarjetas de expansión como la tarjeta de video, audio, red… Se conecta a los dispositivos mediante los buses

3. BUS Un bus esta constituido por un numero elevado de líneas metálicas Cada una de estas líneas metálicas transfiere diferente información. Como comandos de control, direcciones de datos etc. El numero depende de la arquitectura del ordenador. El numero de líneas se corresponde con la cantidad de bits que pueden transmitir a la vez (ancho de bus)

4. Chips Están fabricados con una fina lamina de silicio En ellos están dispuestos millones de pistas electrónicas formando circuitos Están recubiertos por una carcasa de plástico dejando solo unos pines para conectarlos Dependiendo del circuito realiza una tarea u otra

5. Chipset Conjunto de chips situado en la placa base Se encarga de la gestión de periféricos externos a través de los puertos de comunicación y ranuras de expansión. También del control de transferencia de datos entre microprocesador y memoria La calidad de la placa base depende del modelo de chipset También denomina el tipo de microprocesador

6. Microprocesador Realiza todas las operaciones de procesamiento de datos y controla el funcionamiento de los dispositivos Para que pueda procesar un dato, debe conocer las instrucciones del proceso y el dato Envia el dato procesado a la memoria RAM para distribuirse por los dispositivos La CPU solo puede procesar datos desde la memoria RAM El ancho de bus de los microprocesadores es de 64 bits

7. CPU, Componentes Unidad de control: dirige las operaciones con las instrucciones del programa Unidad aritmético-lógica: Realiza todas las operaciones aritméticas y lógicas

8. Relación entre reloj y velocidad del ordenador La velocidad del PC se mide en Hz. Para ello es necesario un dispositivo (reloj) que de la pauta del tiempo. 1Hz equivale a un ciclo (operación) en un segundo. Actualmente los microprocesadores tienen velocidades de varios GHz A parte, hay velocidades igualmente importantes, como la del BUS, memoria RAM etc.

9. Memoria Componente esencial de los ordenadores. Existen varias memorias de diferentes tipos y funciones (RAM, de caché, ROM) Todos los componentes del ordenador llevan incorporada una memoria propia

10. Memoria RAM Es un componente imprescindible para el ordenador Prepara las instrucciones y datos para que la CPU pueda almacenarlos y procesarlos temporalmente Es una memoria de tipo aleatoria Es de tipo volátil (se pierde al apagar el ordenador) Almacena los datos en las posiciones de memoria Las posiciones están identificadas por la dirección de memoria

11. Módulos de memoria RAM Se clasifican según su tipo de conector: Módulo SIMM: tenían 30 o 72 contactos, capacidad de almacenaje baja y tiempo de acceso elevado Modulo DIMM: 168 contactos y capacidad elevada. Cuenta con dos ranuras para guiar su colocación Módulo DDR: Se utilizan actualmente. 184 contactos y una ranura de colocación. Capacidad elevada Módulo RIMM: 168 contactos. Específicos para memoria Rambus y RAM

12. Memoria Caché Mucho mas rápida que la convencional Almacena los datos que utilizara el microprocesador Esta colocada entre la memoria RAM y el microprocesador Existen dos tipos: Caché externa o de segundo nivel (L2) Caché interna o de primer nivel (L1)

13. Memoria virtual Es la parte de memoria RAM que se utiliza para aumentar la memoria total del ordenador Mucho mas lenta que la memoria RAM Cuanto mayor es la memoria RAM, menos se utilizara la memoria virtual

14. Memoria ROM-BIOS Es un tipo de memora de lectura Contiene información grabada por el fabricante Contiene instrucciones para el chequeo inicial del equipo Chequea el ordenador en el siguiente orden: CPU Bus de sistema Reloj de sistema Memora RAM Teclado Unidades de disco Si el chequeo es correcto se carga el sistema operativo, en caso contrario, el sistema informara del problema.

15. Memoria RAM CMOS Cantidad de memoria incorporada al chip de la placa base Almacena parte de la configuración del sistema (fecha, hora y configuración de los periféricos) Está alimentada por una pila o batería
