La placa base, también conocida como placa madre o mainboard, es un circuito integrado que alberga los componentes principales de una computadora para permitir su funcionamiento. Se compone de capas de material aislante con circuitos eléctricos que conectan sus elementos. Sus partes principales incluyen el socket del procesador, la memoria RAM, el chipset y ranuras para tarjetas. Existen diferentes tipos como ATX, Baby AT y LPX.

1. PLACA BASE
MAINBOARD MOTHERBOARD
PLACA PRINCIPAL PLACA MADRE

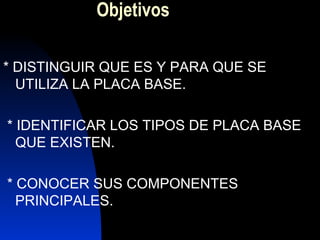

2. Objetivos
* DISTINGUIR QUE ES Y PARA QUE SE
UTILIZA LA PLACA BASE.
* IDENTIFICAR LOS TIPOS DE PLACA BASE
QUE EXISTEN.
* CONOCER SUS COMPONENTES
PRINCIPALES.

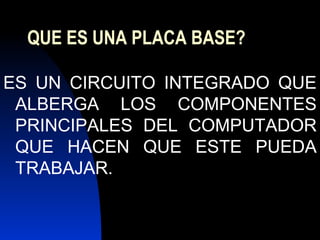

3. QUE ES UNA PLACA BASE?
ES UN CIRCUITO INTEGRADO QUE
ALBERGA LOS COMPONENTES
PRINCIPALES DEL COMPUTADOR
QUE HACEN QUE ESTE PUEDA
TRABAJAR.

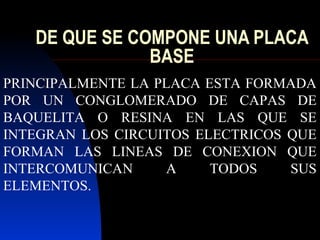

4. DE QUE SE COMPONE UNA PLACA
BASE
PRINCIPALMENTE LA PLACA ESTA FORMADA
POR UN CONGLOMERADO DE CAPAS DE
BAQUELITA O RESINA EN LAS QUE SE
INTEGRAN LOS CIRCUITOS ELECTRICOS QUE
FORMAN LAS LINEAS DE CONEXION QUE
INTERCOMUNICAN A TODOS SUS
ELEMENTOS.

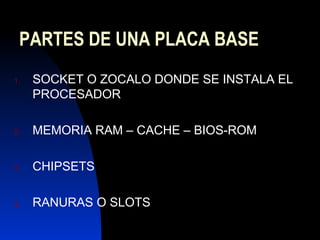

5. PARTES DE UNA PLACA BASE
1. SOCKET O ZOCALO DONDE SE INSTALA EL
PROCESADOR
2. MEMORIA RAM – CACHE – BIOS-ROM
3. CHIPSETS
4. RANURAS O SLOTS

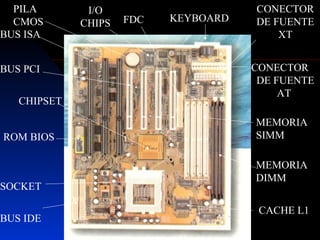

6. PILA I/O CONECTOR
CMOS CHIPS FDC KEYBOARD DE FUENTE
BUS ISA XT
BUS PCI CONECTOR
DE FUENTE
AT
CHIPSET
MEMORIA
ROM BIOS SIMM
MEMORIA
DIMM
SOCKET
CACHE L1
BUS IDE

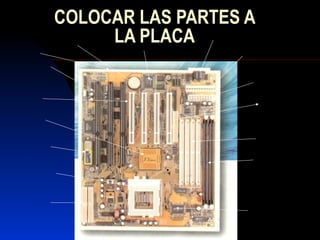

7. COLOCAR LAS PARTES A
LA PLACA

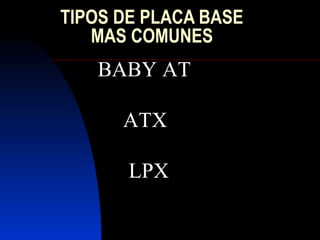

8. TIPOS DE PLACA BASE
MAS COMUNES
BABY AT
ATX
LPX

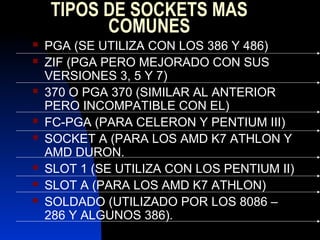

9. TIPOS DE SOCKETS MAS
COMUNES
 PGA (SE UTILIZA CON LOS 386 Y 486)
 ZIF (PGA PERO MEJORADO CON SUS
VERSIONES 3, 5 Y 7)
 370 O PGA 370 (SIMILAR AL ANTERIOR
PERO INCOMPATIBLE CON EL)
 FC-PGA (PARA CELERON Y PENTIUM III)
 SOCKET A (PARA LOS AMD K7 ATHLON Y
AMD DURON.
 SLOT 1 (SE UTILIZA CON LOS PENTIUM II)
 SLOT A (PARA LOS AMD K7 ATHLON)
 SOLDADO (UTILIZADO POR LOS 8086 –
286 Y ALGUNOS 386).

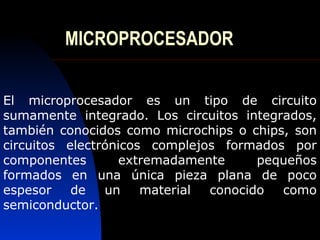

10. MICROPROCESADOR
El microprocesador es un tipo de circuito
sumamente integrado. Los circuitos integrados,
también conocidos como microchips o chips, son
circuitos electrónicos complejos formados por
componentes extremadamente pequeños
formados en una única pieza plana de poco
espesor de un material conocido como
semiconductor.

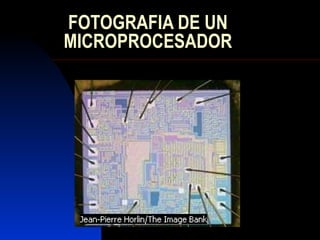

11. FOTOGRAFIA DE UN
MICROPROCESADOR

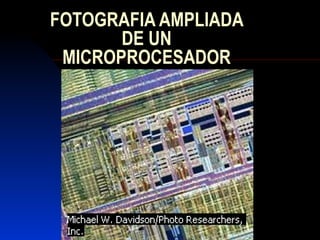

12. FOTOGRAFIA AMPLIADA
DE UN
MICROPROCESADOR
