1. UNIVERSIDAD CATÓLICA LOS
ÁNGELES DE CHIMBOTE
FACULTAD DE INGENIERIA
ESCUELA PROFESIONAL DE INGENIERIA
DE SISTEMAS

2. INTEGRANTES
• NAVARRO NIETO JUAN CARLOS
• VARGAS ALTAMIRANO YANI
YELIN

3. PLACA MADRE
MOTHERBOARD

4. LA PLACA MADRE
• La placa madre es la plataforma sobre la que se construye la
computadora sirve como medio de conexión entre
el microprocesador y los circuitos electrónicos de soporte de
un sistema de cómputo en la que descansa la arquitectura abierta de
la máquina también conocida como la tarjeta principal o "Placa
Central" del computador.

5. CONECTOR Zocalo del
HEMBRA 4PIN microprocesad
MOTHER ASUS M4A785TD-M EVO
or SOCKET AM3
Entrada y Conector
salida floppy
ondboard
Zocalos de
chipset o memoria dimm
northbridge ddr3
Condensador
Zocalo pci
express 1x
Conector IDE
Zocalo pci
Conector hembra
express 16x
24pin de
alimentación
Chip del
BIOS
zocalo
pci Southbridge
Jumper de clear
CMOS
Puertos midi Puerto sata
USB pila
2

6. SOCKET
• El socket es un sistema electromecánico de soporte y conexión eléctrica,
instalado en la placa base, que se usa para fijar y conectar un
microprocesador. Se utiliza en equipos de arquitectura abierta, donde se
busca que haya variedad de componentes permitiendo el cambio de la
tarjeta o el integrado. En los equipos de arquitectura propietaria, los
integrados se sueldan sobre la placa base, como sucede en las consolas de
videojuegos.

7. NORTHBRIDGE
• El Northbridge (traducido como: "puente norte" en español) es el circuito integrado más
importante del conjunto de chips (Chipset) que constituye el corazón de la placa madre. Recibe
el nombre por situarse en la parte superior de las placas madres con formato ATX y por tanto
no es un término utilizado antes de la aparición de este formato para ordenadores de
sobremesa. También es conocido como MCH (concentrador controlador de memoria) en
sistemas Intel y GMCH si incluye el controlador del sistema gráfico.
• Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o PCI-
Express, memoria RAM, vídeo integrado (dependiendo de la placa) y Southbridge. Su función
principal es la de controlar el funcionamiento del bus del procesador, la memoria y el puerto
AGP o PCI-Express. De esa forma, sirve de conexión (de ahí su denominación de "puente")
entre la placa madre y los principales componentes de la PC: microprocesador, memoria RAM
y tarjeta de vídeo AGP o PCI Express.

8. CONDENSADOR
• El condensador o capacitor almacena energía en la forma de un campo
eléctrico (es evidente cuando el capacitor funciona con corriente directa)
y se llama capacitancia o capacidad a la cantidad de cargas eléctricas que
es capaz de almacenar

9. CONECTOR DE 4 PIN
• En el conector de 4 pin se introduce un conector proveniente de la fuente
de alimentacion, que posee 4 cables, los cuales complementan la
alimentacion proveniente del cable de 24 pin. Si este cable no esta
conectado, la PC no arranca.

10. CONECTOR IDE
• El estándar ATA (Adjunto de Tecnología Avanzada) es una interfaz estándar que permite
conectar distintos periféricos de almacenamiento a equipos de PC. El estándar ATA fue
desarrollado el 12 de mayo de 1994 por el ANSI .
• A pesar del nombre oficial "ATA", este estándar es más conocido por el término comercial IDE
(Electrónica de Unidad Integrada) o IDE Mejorado (EIDE o E-IDE).
• El estándar ATA fue diseñado originalmente para conectar discos duros; sin embargo, se
desarrolló una extensión llamada ATAPI (Paquete de Interfaz ATA) que permite interconectar
otros periféricos de almacenamiento (unidades de CD-ROM, unidades de DVD-ROM, etc.) en
una interfaz ATA.

11. CONECTOR DE 24 PIN
• En el conector de 24 pin se introduce un conector proveniente de la fuente
de alimentacion, que tiene 24 cables, que provee el 80% de alimentacion
al motherboard, microprocesador, memorias, dispositivos onboard y los
aparatos conectados en los socalos de expansion.

12. CONECTOR FLOPPY
En el conetor de floppy se conecta el cable de la disquetera que luego es
conectado a la disquetera

13. ZOCALOS DE MEMORIA DIMM DDR3
• La memoria de acceso aleatorio (en inglés: random-access memory cuyo
acrónimo es RAM) es la memoria desde donde el procesador recibe las
instrucciones y guarda los resultados. Es el área de trabajo para la mayor parte del
software de un computador.1 Existe una memoria intermedia entre el procesador y
la RAM, llamada cache, pero ésta sólo es una copia (de acceso rápido) de la
memoria principal (típicamente discos duros) almacenada en los módulos de
RAM.1
• Se trata de una memoria de estado sólido tipo DRAM en la que se puede tanto leer
como escribir información. Se utiliza como memoria de trabajo para el sistema
operativo, los programas y la mayoría del software. Es allí donde se cargan todas
las instrucciones que ejecutan el procesador y otras unidades de cómputo. Se dicen
"de acceso aleatorio" porque se puede leer o escribir en una posición de memoria
con un tiempo de espera igual para cualquier posición, no siendo necesario seguir
un orden para acceder a la información de la manera más rápida posible.

14. CHIP DE BIOS
• El Sistema Básico de Entrada/Salida o BIOS (Basic Input-Output System )
es un código de software que localiza y reconoce todos los dispositivos
necesarios para cargar el sistema operativo en la RAM; es un software
muy básico instalado en la placa base que permite que ésta cumpla su
cometido. Proporciona la comunicación de bajo nivel, el funcionamiento y
configuración del hardware del sistema que, como mínimo, maneja el
teclado y proporciona salida básica (emitiendo pitidos normalizados por el
altavoz de la computadora si se producen fallos) durante el arranque. El
BIOS usualmente está escrito en lenguaje ensamblador.

15. SOUTHBRIDGET
• El Southbridge o puente sur, también conocido como Concentrador de
Controladores de Entrada/Salida - I/O Controller Hub (ICH), es un circuito
integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida
y algunas otras funcionalidades de baja velocidad dentro de la placa base. El
southbridge no está conectado a la CPU y se comunica con ella indirectamente a
través del northbridge - Puente Norte.
• La funcionalidad encontrada en los southbridges actuales incluye soporte para:
• Bus PCI
• Bus ISA
• Bus SPI
• System Management Bus ( SMBus )
• Controlador DMA
• Controlador de Interrupcciones
• Controlador IDE (SATA o PATA)
• Puente LPC
• Reloj en Tiempo Real - Real Time Clock
• Administración de potencia eléctrica APM y ACPI
• BIOS
• Interfaz de sonido AC97 o HD Audio

16. JUMPER DE CLEAR CMOS
• Esto te permite borrar la informacion que uno le asigno en el setup que se
encuentra guardada en el bios para asi volver a una configuracion de
fabrica

17. PUERTO SATA
• Serial ATA o SATA (acrónimo de Serial Advanced Technology Attachment) es una
interfaz de transferencia de datos entre la placa base y algunos dispositivos de
almacenamiento, como puede ser el disco duro, u otros dispositivos de altas
prestaciones que están siendo todavía desarrollados. Serial ATA sustituye a la
tradicional Parallel ATA o P-ATA. SATA proporciona mayores velocidades, mejor
aprovechamiento cuando hay varios discos, mayor longitud del cable de
transmisión de datos y capacidad para conectar discos en caliente (con la
computadora encendida).
• Se conectan los dispositivos mas modernos como por ejemplo discos rigidos,
grabadoras de dvd, entre otras cosas. Cabe aclarar que existe sata1 y sata2. La
diferencia radica basicamente en la velocidad de transferencia de datos. Sata1
trasfiere a una velocidad de 150mb/s y sata2 a una velocidad de 300mb/s. En este
caso el motherboard tiene puertos sata2

18. USB
• El Universal Serial Bus (bus universal en serie) o Conductor Universal en Serie
(CUS), abreviado comúnmente USB, es un puerto que sirve para conectar
periféricos a una computadora. Fue creado en 1996 por siete empresas: IBM, Intel,
Northern Telecom, Compaq, Microsoft, Digital Equipment Corporation y NEC.
• El diseño del USB tenía en mente eliminar la necesidad de adquirir tarjetas
separadas para poner en los puertos bus ISA o PCI, y mejorar las capacidades plug-
and-play permitiendo a esos dispositivos ser conectados o desconectados al sistema
sin necesidad de reiniciar. Sin embargo, en aplicaciones donde se necesita ancho de
banda para grandes transferencias de datos, o si se necesita una latencia baja, los
buses PCI o PCIe salen ganando. Igualmente sucede si la aplicación requiere de
robustez industrial. A favor del bus USB, cabe decir que cuando se conecta un
nuevo dispositivo, el servidor lo enumera y agrega el software necesario para que
pueda funcionar (esto dependerá ciertamente del sistema operativo que esté usando
el computador).

19. PUERTO MIDI
• El puerto de juegos (game port) es la conexión tradicional para los dispositivos de
control de videojuegos en las arquitecturas x86 de los PC's. El puerto de juegos se
integra, de manera frecuente, en una Entrada/Salida del ordenador o de la tarjeta de
sonido (sea ISA o PCI), o como una característica más de algunas placas base

20. ZOCALO PCI
• PCI significa Peripheral Component Interconnect, esta clases de
tarjetas fueron creada por Intel para la conexión de periféricos a
computadoras personales. Permite la conexión de hasta 10
periféricos por medio de tarjetas de expansión conectadas a un bus
local. La especificación PCI puede intercambiar información con la
CPU a 32 o 64 bits dependiendo del tipo de implementación. El bus
está multiplexado y puede utilizar una técnica denominada bus
mastering, que permite altas velocidades de transferencia.
• Un ejemplo de una tarjeta de expansión podria ser una placa de
red PCI

21. ZOCALO PCI EXPRES 1X
• PCI Express (anteriormente conocido por las siglas 3GIO, en el caso de las
"Entradas/Salidas de Tercera Generación", en inglés: 3rd Generation I/O) es un
nuevo desarrollo del bus PCI que usa los conceptos de programación y los
estándares de comunicación existentes, pero se basa en un sistema de comunicación
serie mucho más rápido. Este sistema es apoyado principalmente por Intel, que
empezó a desarrollar el estándar con nombre de proyecto Arapahoe después de
retirarse del sistema Infiniband.
• PCI Express es abreviado como PCI-E o PCIe, aunque erróneamente se le suele
abreviar como PCI-X o PCIx. Sin embargo, PCI Express no tiene nada que ver con
PCI-X que es una evolución de PCI, en la que se consigue aumentar el ancho de
banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido
que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el
inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce
y pierde velocidad de transmisión.

22. ENTRADA Y SALIDA ONDBOARD
Entrada de linea
Salida de audio
Entrada de microfono
Sonido ondboard
Conectores para
sonido 5.1 y 7.1
Puerto USB Salida optica Puerto VGA Placa de red
10/100/1000 Puerto USB 2.0
Puerto ps2 Puerto hdmi
Puerto DVI
Puerto firewire
Puerto E-SATA

23. PILA
• La pila del ordenador, o más correctamente el acumulador, se encarga de
conservar los parámetros de la BIOS cuando el ordenador está apagado.
Sin ella, cada vez que encendiéramos tendríamos que introducir las
características del disco duro, del chipset, la fecha y la hora...
• Se trata de un acumulador, pues se recarga cuando el ordenador está
encendido. Sin embargo, con el paso de los años pierde poco a poco esta
capacidad (como todas las baterías recargables) y llega un momento en
que hay que cambiarla. Esto, que ocurre entre 2 y 6 años después de la
compra del ordenador, puede vaticinarse observando si la hora del
ordenador "se retrasa" más de lo normal.
• Para cambiarla, apunte todos los parámetros de la BIOS para reescribirlos
luego, saque la pila (usualmente del tipo de botón grande o bien cilíndrica
como la de la imagen), llévela a una tienda de electrónica y pida una
exactamente igual. O bien lea el manual de la placa base para ver si tiene
unos conectores para enchufar pilas externas; si es así, apunte de qué
modelo se trata y cómprelas.

24. ZOCALO PCI EXPRES 16X
• SE DIFERENCIA DEL PCI EXPRES 1X EN QUE EL DE 16X SOLAMENTE SE
PUEDE INTRODUCIR PLACA DE VIDEOS Y ADEMAS REEPLAZA AL VIEJO
ZOCALO AGP 8X .
• SU TASA DE TRANSFERENCIA DE DATOS ES DE 4 GB/S.
• EXISTEN DOS TIPOS DE PCI EXPRES: PCI EXPRES 1.0 Y 2.0 . EN ESTE
CASO ES 2.0

25. Placas base Intel®
Serie Extreme: Potencia extrema para estaciones de trabajo, juegos
potentes y edición multimedia.
Placa Intel® DZ77RE-75K
serie Extreme para
equipos de sobremesa:
Descripción general

26. La primera placa Intel® para equipos de sobremesa con tecnología Thunderbolt y
también la mejor de una serie de placas Intel® para equipos de sobremesa
optimizadas para la familia de procesadores Intel® K, la placa Intel® DZ77RE-75K
para equipos de sobremesa establece un nuevo estándar cuando se trata de ese
rendimiento que más necesitan los jugadores, los aficionados al overclocking, los
entusiastas de la multimedia digital y los expertos en multitarea. La tecnología
Thunderbolt es una revolucionaria tecnología de E/S que ofrece un rendimiento,
una simplicidad y una flexibilidad jamás vistas hasta la fecha en diseños de sistemas.
Además, la nueva Intel® Visual BIOS ofrece una interfaz gráfica y unos controles
animados que le permiten configurar los ajustes más rápidamente para beneficiarse
completamente de su procesador Intel® K.

28. Serie Media: Diseñada para proporcionar el rendimiento necesario que
permita crear, compartir y disfrutar del entretenimiento digital.
Placa Intel® DZ77SL-50K para equipos de sobremesa

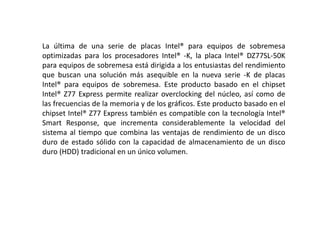

29. La última de una serie de placas Intel® para equipos de sobremesa
optimizadas para los procesadores Intel® -K, la placa Intel® DZ77SL-50K
para equipos de sobremesa está dirigida a los entusiastas del rendimiento
que buscan una solución más asequible en la nueva serie -K de placas
Intel® para equipos de sobremesa. Este producto basado en el chipset
Intel® Z77 Express permite realizar overclocking del núcleo, así como de
las frecuencias de la memoria y de los gráficos. Este producto basado en el
chipset Intel® Z77 Express también es compatible con la tecnología Intel®
Smart Response, que incrementa considerablemente la velocidad del
sistema al tiempo que combina las ventajas de rendimiento de un disco
duro de estado sólido con la capacidad de almacenamiento de un disco
duro (HDD) tradicional en un único volumen.

30. Características y configuraciones
Formato ATX
Número AA (Montaje alterado) G55115-XXX
Cadena de ID de BIOS SLZ7710H.86A con tecnología Intel Fast Boot
Procesador En el lanzamiento del producto, esta placa base para equipos de sobremesa es compatible con:
La 2ª y 3ª generación de los procesadores Intel® Core™ i7 en zócalo LGA1155
Memoria Cuatro zócalos DDR3 SDRAM DIMM de 240 pines
Compatibilidad para DIMMs DDR3 de 1600/1333/1066 MHz
Admite hasta 32 GB de memoria del sistema
Chipset Chipset Intel® Z77 Express
Tecnología Intel® Rapid Storage (Intel® RST) para RAID 0, 1, 5 y 10
Gráficos Gráficos Intel® HD, salida de vídeo HDMI*
Un conector PCI Express* 3,0 x16
Sonido Subsistema con sonido Intel® de alta definición1 en la configuración siguiente:
Subsistema de sonido de 10 canales (7.1+ 2 transferencias múltiples independientes) con seis salidas analógicas de audio con puerto óptico S/PDIF
Compatibilidad con LAN Subsistema LAN Gigabit (10/100/1000 Mbits/seg.) utilizando la controladora Ethernet Gigabit Intel® 82579V
Interfaces para periféricos Cuatro puertos SuperSpeed USB 3.0 (2 externos/2 colectores)
Ocho puertos USB 2.0 (4 externos, 4 internos)
Dos puertos Serial ATA de 6,0 Gb/seg.
Tres puertos Serial ATA de 3,0 Gb/seg., un puerto eSATA de 3,0 Gb/seg.
Receptor y transmisor de infrarrojos de uso doméstico
Posibilidades de ampliación Un conector de tarjeta gráfica adicional PCI Express* 3.0 x16
Un conector PCI Express* 2.0 x 1
Un conector PCI Express* 2.0 x4
Tres conectores bus PCI convencionales

31. Serie Executive: Nuevos niveles de capacidad de gestión, de seguridad y de
rendimiento con eficiencia energética.
Placa Intel® DQ77MK para equipos de sobremesa >
Desde sus sólidas raíces basadas en la tecnología Intel® vProTM, la placa Intel®
DQ77MK para equipos de sobremesa marca otro hito en las placas en el segmento
empresarial. La placa Intel® DQ77MK para equipos de sobremesa se ha diseñado y
creado para los entornos empresariales en los que lo que más importa es la eficiencia
y la eficacia operativa. La placa es compatible con AMT 8.0 y está equipada con la
Tecnología Intel® de Protección de Identidad (Intel® IPT) así como con la tecnología
antirrobo Intel® (Intel® AT). También es una de las pocas placas para empresas que
incluye LAN dual que permite la agregación de enlaces y mejora la capacidad de
proceso de Ethernet. Además de las características esenciales, la placa Intel® DQ77MK
para equipos de sobremesa ofrece opciones de una gran capacidad de ampliación
desde USB 3.0 a PCIe* mini y eSATA. Esta placa también admite IEEE 1394a y una
pantalla dual. Es vital que las empresas comprendan la importancia de contar con una
plataforma operativa estable, por eso la placa Intel®DQ77MK para equipos de
sobremesa es segura con el Programa Intel® Stable Image para la estabilidad de
plataformas (SIPP) y el Programa de duración extendida (XLP). Consiga que sus
inversiones empresariales valgan la pena. Póngase en contacto con su representante
Intel para conocer más detalles.

33. PLACAS
PCCHIPS una Placa Madre con Soporte Exclusivo para Dual Graphic Engine
Las placas madres PCCHIPS T18, M909G,
M985G y M981G incorporan todas Dual
Graphic Engines, una innovación exclusiva que
ayuda a los usuarios a resolver el dilema de
elegir entre el AGP8X de rango medio y la
nueva tecnología PCI-Express x16.

34. P21G (V3.1) Placa madre con zócalo LGA775 y FSB800/DDR400
• P21G es uno de los módulos más avanzados y
únicos de PCCHIPS. También puede soportar
los últimos CPU's Intel Pentium 4/Pentium D,
Prescott de hasta 800MHz FSB, DDR400, 2
puertos serial ATA y 8 puertos USB 2.0. Con
gráficos integrados UniChrome Pro 3D
Graphics, 64M de memoria compartida y un
zócalo AGP8X.

35. Qué es la tecnología Dual Graphic
Engines?
• Dual Graphic Engines, un diseño de PCCHIPS, permite
que 2 placas gráficas trabajen juntas para generar
Motores Gráficos Dobles en gráficos 3D y, al mismo
tiempo, permite soportar hasta visualización
cuádruple. Dual Graphic Engines permite la conexión
de un segundo monitor, incrementando la
productividad del usuario expandiendo el área del
escritorio para multitarea. Con el escritorio expandido,
un usuario puede simultáneamente trabajar en más de
una tarea moviendo items de un monitor a otro o
ampliando una pantalla normal a través de 2
monitores.

36. Características de Dual Graphic
Engines
• Utiliza completamente el motor gráfico existente
(tarjeta VGA o el motor gráfico integrado)
• Los motores 3D Duales pueden trabajar
simultáneamente
• Pueden leerse más datos con el mismo costo
• Dual Graphic Engines puede soportar hasta
cuatro pantallas simultáneas
• Rompe el cuello de botella para doble pantalla de
gráficos 3D

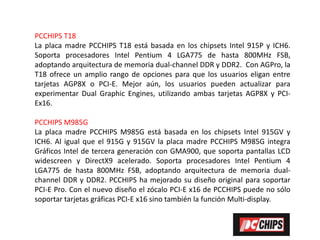

37. PCCHIPS T18
La placa madre PCCHIPS T18 está basada en los chipsets Intel 915P y ICH6.
Soporta procesadores Intel Pentium 4 LGA775 de hasta 800MHz FSB,
adoptando arquitectura de memoria dual-channel DDR y DDR2. Con AGPro, la
T18 ofrece un amplio rango de opciones para que los usuarios eligan entre
tarjetas AGP8X o PCI-E. Mejor aún, los usuarios pueden actualizar para
experimentar Dual Graphic Engines, utilizando ambas tarjetas AGP8X y PCI-
Ex16.
PCCHIPS M985G
La placa madre PCCHIPS M985G está basada en los chipsets Intel 915GV y
ICH6. Al igual que el 915G y 915GV la placa madre PCCHIPS M985G integra
Gráficos Intel de tercera generación con GMA900, que soporta pantallas LCD
widescreen y DirectX9 acelerado. Soporta procesadores Intel Pentium 4
LGA775 de hasta 800MHz FSB, adoptando arquitectura de memoria dual-
channel DDR y DDR2. PCCHIPS ha mejorado su diseño original para soportar
PCI-E Pro. Con el nuevo diseño el zócalo PCI-E x16 de PCCHIPS puede no sólo
soportar tarjetas gráficas PCI-E x16 sino también la función Multi-display.

38. Muchas Gracias por su Atención
