La tarjeta madre es el componente principal de una computadora. Contiene conectores para el procesador, memoria RAM, BIOS, puertos, tarjetas de expansión, pantalla, teclado, disco duro y otros componentes. El puente norte controla la comunicación con el procesador y la memoria RAM, mientras que el puente sur controla los puertos de entrada y salida.

1. IDENTIFICACION DE LOS COMPONENTES
DE LA BOARD
• ANA MARIA BUITRAGO
QUINTERO
• SANDRA MILENA ARENAS
MONTOYA
• BAYRON RESTREPO
MARULANDA

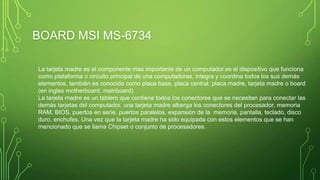

2. BOARD MSI MS-6734
La tarjeta madre es el componente mas importante de un computador.es el dispositivo que funciona
como plataforma o circuito principal de una computadoras, integra y coordina todos los sus demás
elementos, también es conocida como placa base, placa central, placa madre, tarjeta madre o board
(en ingles motherboard, mainboard)
La tarjeta madre es un tablero que contiene todos los conectores que se necesitan para conectar las
demás tarjetas del computador, una tarjeta madre alberga los conectores del procesador, memoria
RAM, BIOS, puertos en serie, puertos paralelos, expansión de la memoria, pantalla, teclado, disco
duro, enchufes. Una vez que la tarjeta madre ha sido equipada con estos elementos que se han
mencionado que se llama Chipset o conjunto de procesadores.

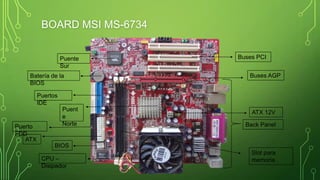

3. BOARD MSI MS-6734
Buses PCI
Buses AGP
Back Panel
CPU –
Disipador
Puertos
IDE
Batería de la
BIOS
BIOS
Puent
e
Norte
Puente
Sur
ATX
ATX 12V
Slot para
memoria
Puerto
FDD

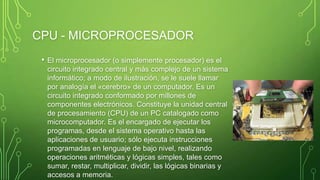

4. CPU - MICROPROCESADOR
• El microprocesador (o simplemente procesador) es el
circuito integrado central y más complejo de un sistema
informático; a modo de ilustración, se le suele llamar
por analogía el «cerebro» de un computador. Es un
circuito integrado conformado por millones de
componentes electrónicos. Constituye la unidad central
de procesamiento (CPU) de un PC catalogado como
microcomputador. Es el encargado de ejecutar los
programas, desde el sistema operativo hasta las
aplicaciones de usuario; sólo ejecuta instrucciones
programadas en lenguaje de bajo nivel, realizando
operaciones aritméticas y lógicas simples, tales como
sumar, restar, multiplicar, dividir, las lógicas binarias y
accesos a memoria.

5. PUENTE NORTE (NORTHBRIDGE)
• El Northbridge (traducido como: "puente norte" en
español) es el circuito integrado más importante del
conjunto de chips (Chipset) que constituía el corazón
de la placa base. Recibía el nombre por situarse en
la parte superior de las placas base con formato ATX
y por tanto no es un término utilizado antes de la
aparición de este formato para computadoras de
escritorio. También es conocido como MCH
(concentrador controlador de memoria) en sistemas
Intel y GMCH si incluye el controlador del sistema
gráfico.
• Es el chip que controla las funciones de acceso
desde y hasta microprocesador, AGP o PCI-Express,
memoria RAM, vídeo integrado (dependiendo de la
placa) y Southbridge

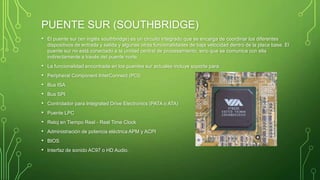

6. PUENTE SUR (SOUTHBRIDGE)
• El puente sur (en inglés southbridge) es un circuito integrado que se encarga de coordinar los diferentes
dispositivos de entrada y salida y algunas otras funcionalidades de baja velocidad dentro de la placa base. El
puente sur no está conectado a la unidad central de procesamiento, sino que se comunica con ella
indirectamente a través del puente norte.
• La funcionalidad encontrada en los puentes sur actuales incluye soporte para:
• Peripheral Component InterConnect (PCI)
• Bus ISA
• Bus SPI
• Controlador para Integrated Drive Electronics (PATA o ATA)
• Puente LPC
• Reloj en Tiempo Real - Real Time Clock
• Administración de potencia eléctrica APM y ACPI
• BIOS
• Interfaz de sonido AC97 o HD Audio.

7. BIOS
• El Sistema Básico de Entrada/Salida
(Basic Input-Output System), conocido
simplemente con el nombre de BIOS, es
un programa informático inscrito en
componentes electrónicos de memoria
Flash existentes en la placa base. Este
programa controla el funcionamiento de
la placa base y de dichos
componentes.1 Se encarga de realizar
las funciones básicas de manejo y
configuración del ordenador.2

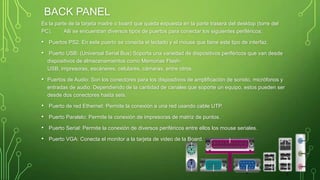

8. BACK PANEL
Es la parte de la tarjeta madre o board que queda expuesta en la parte trasera del desktop (torre del
PC). Allí se encuentran diversos tipos de puertos para conectar los siguientes periféricos:
• Puertos PS2: En este puerto se conecta el teclado y el mouse que tiene este tipo de interfaz.
• Puerto USB: (Universal Serial Bus) Soporta una variedad de dispositivos periféricos que van desde
dispositivos de almacenamientos como Memorias Flash-
USB, impresoras, escáneres, celulares, cámaras, entre otros.
• Puertos de Audio: Son los conectores para los dispositivos de amplificación de sonido, micrófonos y
entradas de audio. Dependiendo de la cantidad de canales que soporte un equipo, estos pueden ser
desde dos conectores hasta seis.
• Puerto de red Ethernet: Permite la conexión a una red usando cable UTP.
• Puerto Paralelo: Permite la conexión de impresoras de matriz de puntos.
• Puerto Serial: Permite la conexión de diversos periféricos entre ellos los mouse seriales.
• Puerto VGA: Conecta el monitor a la tarjeta de video de la Board.

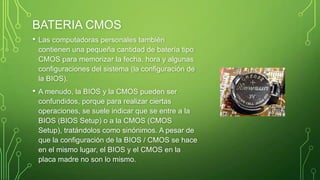

9. BATERIA CMOS
• Las computadoras personales también
contienen una pequeña cantidad de batería tipo
CMOS para memorizar la fecha, hora y algunas
configuraciones del sistema (la configuración de
la BIOS).
• A menudo, la BIOS y la CMOS pueden ser
confundidos, porque para realizar ciertas
operaciones, se suele indicar que se entre a la
BIOS (BIOS Setup) o a la CMOS (CMOS
Setup), tratándolos como sinónimos. A pesar de
que la configuración de la BIOS / CMOS se hace
en el mismo lugar, el BIOS y el CMOS en la
placa madre no son lo mismo.

10. PUERTOS IDE
• El interfaz ATA (del inglés Advanced
Technology Attachment) o PATA,
originalmente conocido como IDE
(Integrated Device Electronics), es un
estándar de interfaz para la conexión de
los dispositivos de almacenamiento
masivo de datos y las unidades ópticas
que utiliza el estándar derivado de ATA y
el estándar ATAPI.

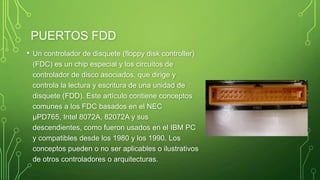

11. PUERTOS FDD
• Un controlador de disquete (floppy disk controller)
(FDC) es un chip especial y los circuitos de
controlador de disco asociados, que dirige y
controla la lectura y escritura de una unidad de
disquete (FDD). Este artículo contiene conceptos
comunes a los FDC basados en el NEC
µPD765, Intel 8072A, 82072A y sus
descendientes, como fueron usados en el IBM PC
y compatibles desde los 1980 y los 1990. Los
conceptos pueden o no ser aplicables o ilustrativos
de otros controladores o arquitecturas.

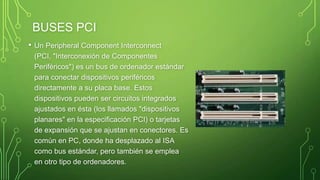

12. BUSES PCI
• Un Peripheral Component Interconnect
(PCI, "Interconexión de Componentes
Periféricos") es un bus de ordenador estándar
para conectar dispositivos periféricos
directamente a su placa base. Estos
dispositivos pueden ser circuitos integrados
ajustados en ésta (los llamados "dispositivos
planares" en la especificación PCI) o tarjetas
de expansión que se ajustan en conectores. Es
común en PC, donde ha desplazado al ISA
como bus estándar, pero también se emplea
en otro tipo de ordenadores.

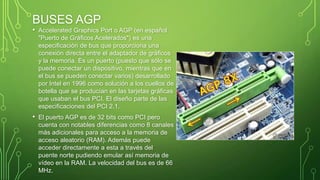

13. BUSES AGP
• Accelerated Graphics Port o AGP (en español
"Puerto de Gráficos Acelerados") es una
especificación de bus que proporciona una
conexión directa entre el adaptador de gráficos
y la memoria. Es un puerto (puesto que sólo se
puede conectar un dispositivo, mientras que en
el bus se pueden conectar varios) desarrollado
por Intel en 1996 como solución a los cuellos de
botella que se producían en las tarjetas gráficas
que usaban el bus PCI. El diseño parte de las
especificaciones del PCI 2.1.
• El puerto AGP es de 32 bits como PCI pero
cuenta con notables diferencias como 8 canales
más adicionales para acceso a la memoria de
acceso aleatorio (RAM). Además puede
acceder directamente a esta a través del
puente norte pudiendo emular así memoria de
vídeo en la RAM. La velocidad del bus es de 66
MHz.

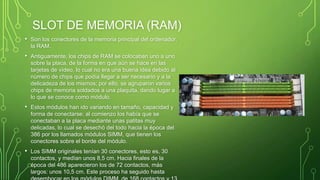

14. SLOT DE MEMORIA (RAM)
• Son los conectores de la memoria principal del ordenador,
la RAM.
• Antiguamente, los chips de RAM se colocaban uno a uno
sobre la placa, de la forma en que aún se hace en las
tarjetas de vídeo, lo cual no era una buena idea debido al
número de chips que podía llegar a ser necesario y a la
delicadeza de los mismos; por ello, se agruparon varios
chips de memoria soldados a una plaquita, dando lugar a
lo que se conoce como módulo.
• Estos módulos han ido variando en tamaño, capacidad y
forma de conectarse; al comienzo los había que se
conectaban a la placa mediante unas patitas muy
delicadas, lo cual se desechó del todo hacia la época del
386 por los llamados módulos SIMM, que tienen los
conectores sobre el borde del módulo.
• Los SIMM originales tenían 30 conectores, esto es, 30
contactos, y medían unos 8,5 cm. Hacia finales de la
época del 486 aparecieron los de 72 contactos, más
largos: unos 10,5 cm. Este proceso ha seguido hasta

15. CONECTOR ATX 24 PINES
• Para iniciar una fuente de alimentación
ATX, es necesario cortocircuitar el PS-ON
(Power Supply On) con tierra (COM). Sin
embargo, la fuente de alimentación nunca
tiene una carga fija para poder ser activada,
ya que puede ser dañada. Debido a la
evolución de los potentes procesadores y
tarjetas gráficas ha sido necesario añadir al
molex de 20pin cuatro pines más, es decir
el conector utilizado actualmente en la
placa base ATX es de 24 pines que
disponen de un conducto de +12 V, +5 V,
3,3 V y tierra.

16. CONECTOR ATX 12 V
• La identificación de los cables
computacionales de energía y el conocimiento
de sus propósitos es imprescindible para
cualquier persona que trabaje en el interior de
una computadora. El conector de 12V y 4
pines generalmente es usado para suministrar
energía a la CPU (central processing unit -
unidad de procesamiento central). La
construcción física y la capacidad operativa del
conector de 12V y 4 pines está definida en el
estándar de fuente de alimentación ATX
(advanced technology extended - tecnología
avanzada extendida) de 12V.
