Este documento describe los principales componentes de una placa base, incluyendo conectores como PCI y PS/2, la memoria RAM, el chipset Intel Z77, y los puentes norte y sur. El chipset controla el funcionamiento del bus del procesador, la memoria y los puertos, y actúa como conexión entre los componentes principales. El puente sur se comunica indirectamente con la CPU a través del puente norte y coordina los dispositivos de entrada y salida.

1. Conectores
PCI
Pila
Chipset
Conectores
Memoria
RAM
Conectores
PCI
Alimenta-
cion

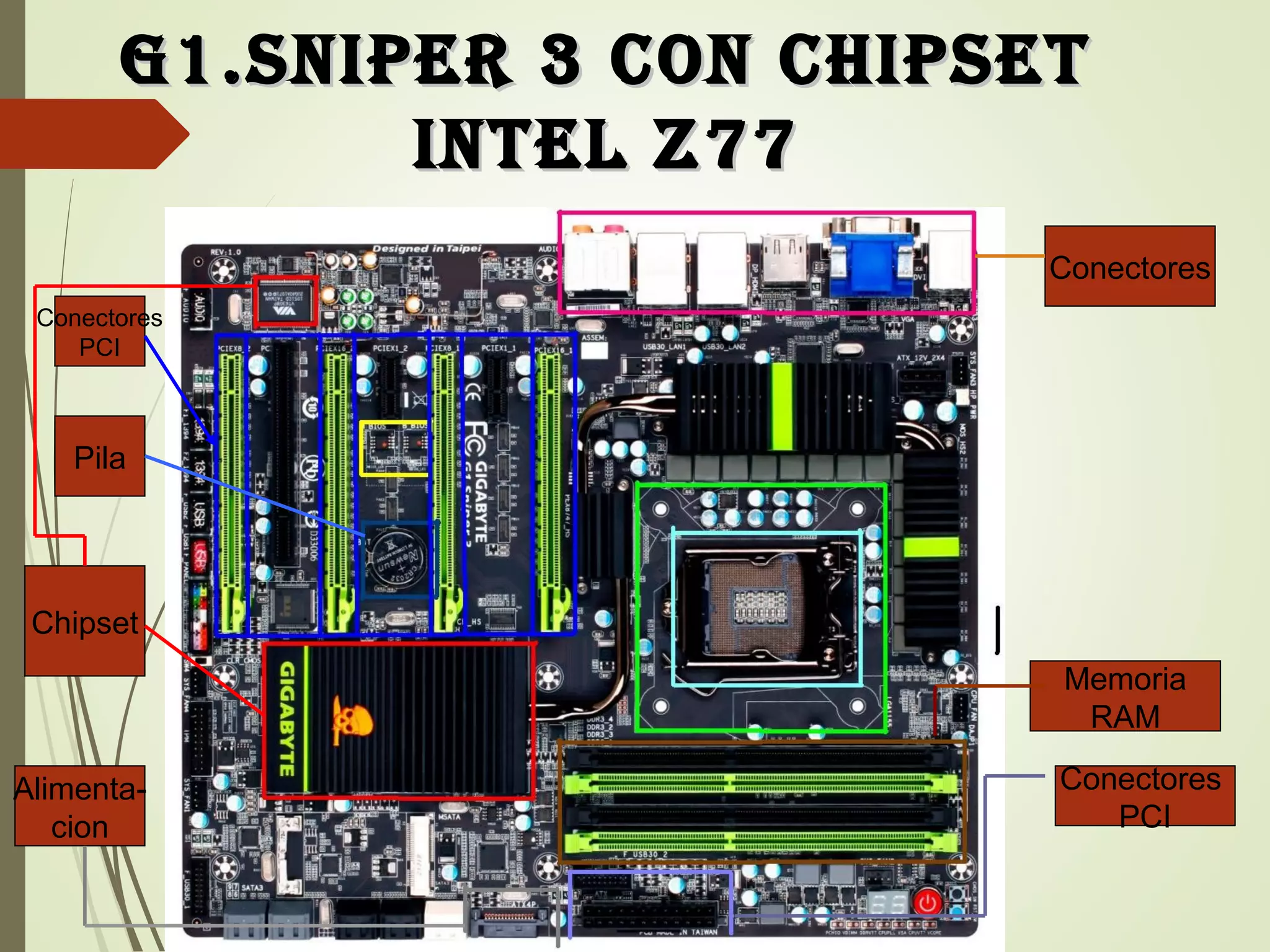

G1.Sniper 3 con chipSetG1.Sniper 3 con chipSet
intel Z77intel Z77

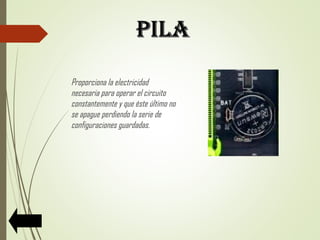

2. Proporciona la electricidad
necesaria para operar el circuito
constantemente y que éste último no
se apague perdiendo la serie de
configuraciones guardadas.

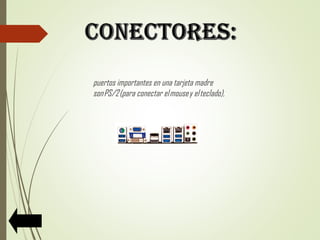

3. puertos importantes en una tarjeta madre
son PS/2 (para conectar el mouse y el teclado),

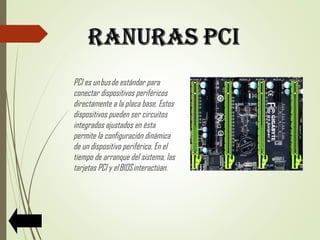

4. PCI es un bus de estándar para
conectar dispositivos periféricos
directamente a la placa base. Estos
dispositivos pueden ser circuitos
integrados ajustados en ésta
permite la configuración dinámica
de un dispositivo periférico. En el
tiempo de arranque del sistema, las
tarjetas PCI y el BIOS interactúan.

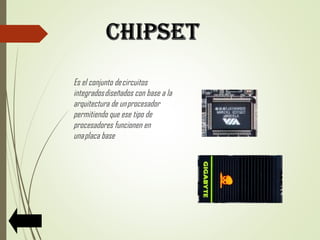

5. Es el conjunto de circuitos
integrados diseñados con base a la
arquitectura de un procesador
permitiendo que ese tipo de
procesadores funcionen en
una placa base

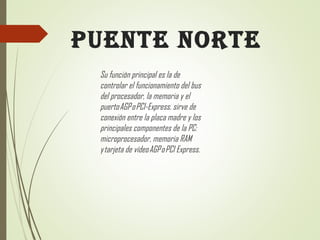

6. PUENTE NORTE
Su función principal es la de
controlar el funcionamiento del bus
del procesador, la memoria y el
puerto AGP o PCI-Express. sirve de
conexión entre la placa madre y los
principales componentes de la PC:
microprocesador, memoria RAM
y tarjeta de vídeo AGP o PCI Express.

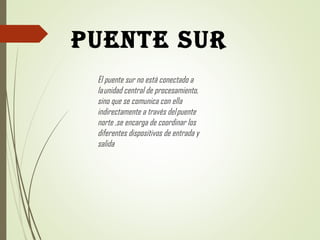

7. PUENTE SUR
El puente sur no está conectado a
la unidad central de procesamiento,
sino que se comunica con ella
indirectamente a través del puente
norte ,se encarga de coordinar los
diferentes dispositivos de entrada y
salida

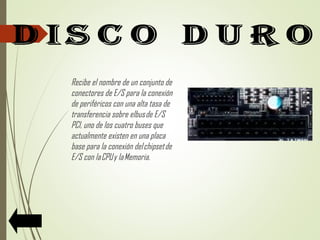

8. Recibe el nombre de un conjunto de
conectores de E/S para la conexión
de periféricos con una alta tasa de
transferencia sobre elbus de E/S
PCI, uno de los cuatro buses que
actualmente existen en una placa
base para la conexión del chipset de
E/S con la CPU y la Memoria.
