La placa base conecta y proporciona energía a los principales componentes de una computadora como el procesador, la memoria RAM y las tarjetas de expansión. Cuenta con puertos y ranuras como PCI, PCIe y SATA para conectar dispositivos de almacenamiento, tarjetas de video y otros periféricos. También incluye chips como el Northbridge y Southbridge que controlan la comunicación entre los componentes.

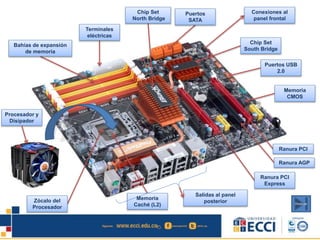

1. Infografía
Placa Base
Oscar Wilson Mendoza Martínez
Mgr en Tecnología Educativa y Medios Audiovisuales
Y el curso de arquitectura de computadores 2CN
2015

2. Zócalo del
Procesador
Memoria
Caché (L2)
Bahías de expansión
de memoria
Terminales
eléctricas
Salidas al panel
posterior
Chip Set
South Bridge
Chip Set
North Bridge
Puertos
SATA
Puertos USB
2.0
Ranura PCI
Ranura AGP
Ranura PCI
Express
Procesador y
Disipador
Conexiones al
panel frontal
Memoria
CMOS
Finalizar

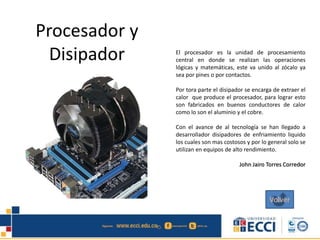

3. Procesador y
Disipador El procesador es la unidad de procesamiento
central en donde se realizan las operaciones
lógicas y matemáticas, este va unido al zócalo ya
sea por pines o por contactos.
Por tora parte el disipador se encarga de extraer el
calor que produce el procesador, para lograr esto
son fabricados en buenos conductores de calor
como lo son el aluminio y el cobre.
Con el avance de al tecnología se han llegado a
desarrollador disipadores de enfriamiento liquido
los cuales son mas costosos y por lo general solo se
utilizan en equipos de alto rendimiento.
John Jairo Torres Corredor
Volver

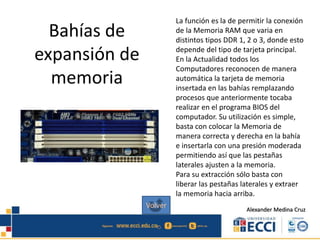

4. Bahías de
expansión de
memoria
La función es la de permitir la conexión
de la Memoria RAM que varia en
distintos tipos DDR 1, 2 o 3, donde esto
depende del tipo de tarjeta principal.
En la Actualidad todos los
Computadores reconocen de manera
automática la tarjeta de memoria
insertada en las bahías remplazando
procesos que anteriormente tocaba
realizar en el programa BIOS del
computador. Su utilización es simple,
basta con colocar la Memoria de
manera correcta y derecha en la bahía
e insertarla con una presión moderada
permitiendo así que las pestañas
laterales ajusten a la memoria.
Para su extracción sólo basta con
liberar las pestañas laterales y extraer
la memoria hacia arriba.
Alexander Medina Cruz
Volver

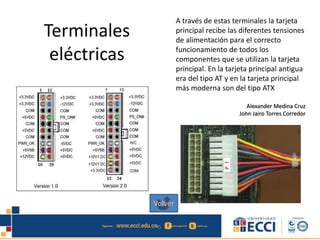

5. Terminales
eléctricas
A través de estas terminales la tarjeta
principal recibe las diferentes tensiones
de alimentación para el correcto
funcionamiento de todos los
componentes que se utilizan la tarjeta
principal. En la tarjeta principal antigua
era del tipo AT y en la tarjeta principal
más moderna son del tipo ATX
Alexander Medina Cruz
John Jairo Torres Corredor
Volver

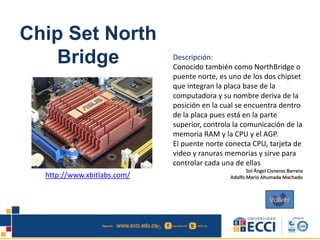

6. Chip Set North
Bridge Descripción:
Conocido también como NorthBridge o
puente norte, es uno de los dos chipset
que integran la placa base de la
computadora y su nombre deriva de la
posición en la cual se encuentra dentro
de la placa pues está en la parte
superior, controla la comunicación de la
memoria RAM y la CPU y el AGP.
El puente norte conecta CPU, tarjeta de
video y ranuras memorias y sirve para
controlar cada una de ellas
Sol Ángel Cisneros Barrera
Adolfo Mario Ahumada Machadohttp://www.xbitlabs.com/
Volver

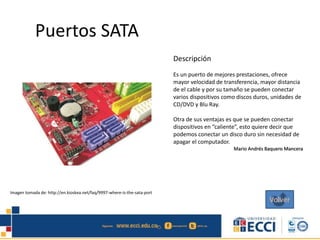

7. Puertos SATA
Descripción
Es un puerto de mejores prestaciones, ofrece
mayor velocidad de transferencia, mayor distancia
de el cable y por su tamaño se pueden conectar
varios dispositivos como discos duros, unidades de
CD/DVD y Blu Ray.
Otra de sus ventajas es que se pueden conectar
dispositivos en “caliente”, esto quiere decir que
podemos conectar un disco duro sin necesidad de
apagar el computador.
Mario Andrés Baquero Mancera
Imagen tomada de: http://en.kioskea.net/faq/9997-where-is-the-sata-port
Volver

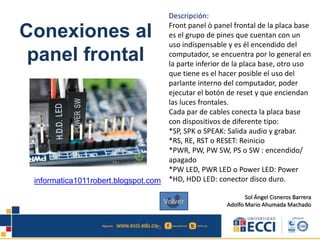

8. Conexiones al
panel frontal
Descripción:
Front panel ò panel frontal de la placa base
es el grupo de pines que cuentan con un
uso indispensable y es él encendido del
computador, se encuentra por lo general en
la parte inferior de la placa base, otro uso
que tiene es el hacer posible el uso del
parlante interno del computador, poder
ejecutar el botón de reset y que enciendan
las luces frontales.
Cada par de cables conecta la placa base
con dispositivos de diferente tipo:
*SP, SPK o SPEAK: Salida audio y grabar.
*RS, RE, RST o RESET: Reinicio
*PWR, PW, PW SW, PS o SW : encendido/
apagado
*PW LED, PWR LED o Power LED: Power
*HD, HDD LED: conector disco duro.
Sol Ángel Cisneros Barrera
Adolfo Mario Ahumada Machado
informatica1011robert.blogspot.com
Volver

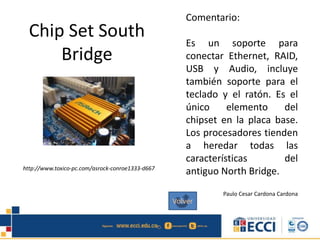

9. Chip Set South
Bridge
Comentario:
Es un soporte para
conectar Ethernet, RAID,
USB y Audio, incluye
también soporte para el
teclado y el ratón. Es el
único elemento del
chipset en la placa base.
Los procesadores tienden
a heredar todas las
características del
antiguo North Bridge.
Paulo Cesar Cardona Cardona
http://www.toxico-pc.com/asrock-conroe1333-d667
Volver

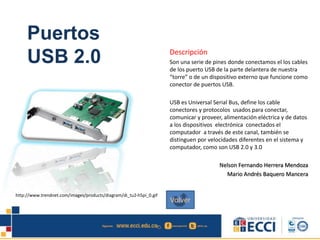

10. Puertos
USB 2.0 Descripción
Son una serie de pines donde conectamos el los cables
de los puerto USB de la parte delantera de nuestra
“torre” o de un dispositivo externo que funcione como
conector de puertos USB.
USB es Universal Serial Bus, define los cable
conectores y protocolos usados para conectar,
comunicar y proveer, alimentación eléctrica y de datos
a los dispositivos electrónica conectados el
computador a través de este canal, también se
distinguen por velocidades diferentes en el sistema y
computador, como son USB 2.0 y 3.0
Nelson Fernando Herrera Mendoza
Mario Andrés Baquero Mancera
http://www.trendnet.com/images/products/diagram/di_tu2-h5pi_0.gif
Volver

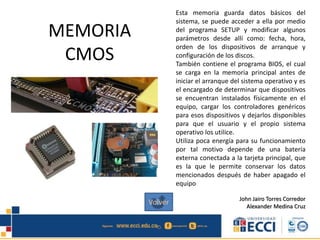

11. MEMORIA
CMOS
Esta memoria guarda datos básicos del
sistema, se puede acceder a ella por medio
del programa SETUP y modificar algunos
parámetros desde allí como: fecha, hora,
orden de los dispositivos de arranque y
configuración de los discos.
También contiene el programa BIOS, el cual
se carga en la memoria principal antes de
iniciar el arranque del sistema operativo y es
el encargado de determinar que dispositivos
se encuentran instalados físicamente en el
equipo, cargar los controladores genéricos
para esos dispositivos y dejarlos disponibles
para que el usuario y el propio sistema
operativo los utilice.
Utiliza poca energía para su funcionamiento
por tal motivo depende de una batería
externa conectada a la tarjeta principal, que
es la que le permite conservar los datos
mencionados después de haber apagado el
equipo
John Jairo Torres Corredor
Alexander Medina Cruz
Volver

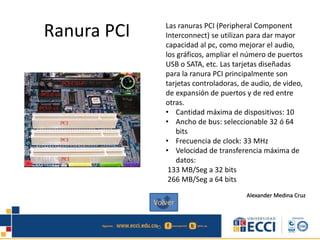

12. Ranura PCI Las ranuras PCI (Peripheral Component
Interconnect) se utilizan para dar mayor
capacidad al pc, como mejorar el audio,
los gráficos, ampliar el número de puertos
USB o SATA, etc. Las tarjetas diseñadas
para la ranura PCI principalmente son
tarjetas controladoras, de audio, de video,
de expansión de puertos y de red entre
otras.
• Cantidad máxima de dispositivos: 10
• Ancho de bus: seleccionable 32 ó 64
bits
• Frecuencia de clock: 33 MHz
• Velocidad de transferencia máxima de
datos:
133 MB/Seg a 32 bits
266 MB/Seg a 64 bits
Alexander Medina Cruz
Volver

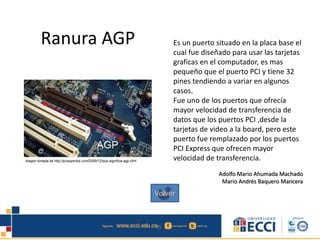

13. Ranura AGP Es un puerto situado en la placa base el
cual fue diseñado para usar las tarjetas
graficas en el computador, es mas
pequeño que el puerto PCI y tiene 32
pines tendiendo a variar en algunos
casos.
Fue uno de los puertos que ofrecía
mayor velocidad de transferencia de
datos que los puertos PCI ,desde la
tarjetas de video a la board, pero este
puerto fue remplazado por los puertos
PCI Express que ofrecen mayor
velocidad de transferencia.
Adolfo Mario Ahumada Machado
Mario Andrés Baquero Mancera
Volver

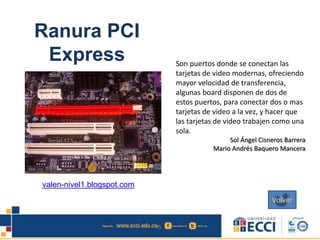

14. Ranura PCI
Express Son puertos donde se conectan las
tarjetas de video modernas, ofreciendo
mayor velocidad de transferencia,
algunas board disponen de dos de
estos puertos, para conectar dos o mas
tarjetas de video a la vez, y hacer que
las tarjetas de video trabajen como una
sola.
Sol Ángel Cisneros Barrera
Mario Andrés Baquero Mancera
valen-nivel1.blogspot.com
Volver

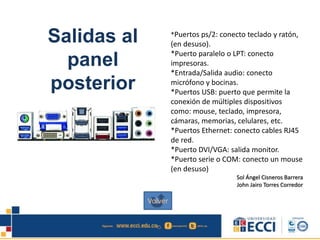

15. Salidas al
panel
posterior
*Puertos ps/2: conecto teclado y ratón,
(en desuso).
*Puerto paralelo o LPT: conecto
impresoras.
*Entrada/Salida audio: conecto
micrófono y bocinas.
*Puertos USB: puerto que permite la
conexión de múltiples dispositivos
como: mouse, teclado, impresora,
cámaras, memorias, celulares, etc.
*Puertos Ethernet: conecto cables RJ45
de red.
*Puerto DVI/VGA: salida monitor.
*Puerto serie o COM: conecto un mouse
(en desuso)
Sol Ángel Cisneros Barrera
John Jairo Torres Corredor
Volver

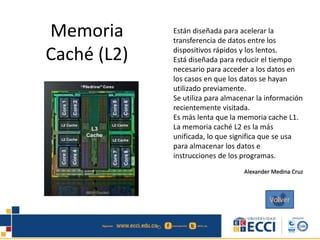

16. Memoria
Caché (L2)
Están diseñada para acelerar la
transferencia de datos entre los
dispositivos rápidos y los lentos.
Está diseñada para reducir el tiempo
necesario para acceder a los datos en
los casos en que los datos se hayan
utilizado previamente.
Se utiliza para almacenar la información
recientemente visitada.
Es más lenta que la memoria cache L1.
La memoria caché L2 es la más
unificada, lo que significa que se usa
para almacenar los datos e
instrucciones de los programas.
Alexander Medina Cruz
Volver

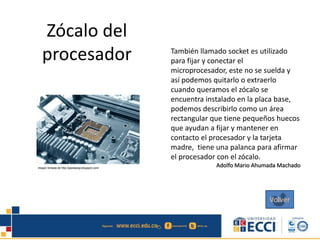

17. Zócalo del
procesador También llamado socket es utilizado
para fijar y conectar el
microprocesador, este no se suelda y
así podemos quitarlo o extraerlo
cuando queramos el zócalo se
encuentra instalado en la placa base,
podemos describirlo como un área
rectangular que tiene pequeños huecos
que ayudan a fijar y mantener en
contacto el procesador y la tarjeta
madre, tiene una palanca para afirmar
el procesador con el zócalo.
Adolfo Mario Ahumada Machado
Volver

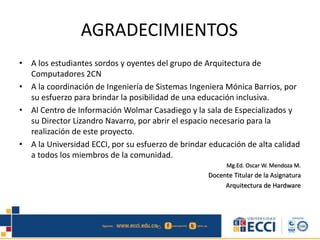

18. AGRADECIMIENTOS
• A los estudiantes sordos y oyentes del grupo de Arquitectura de
Computadores 2CN
• A la coordinación de Ingeniería de Sistemas Ingeniera Mónica Barrios, por
su esfuerzo para brindar la posibilidad de una educación inclusiva.
• Al Centro de Información Wolmar Casadiego y la sala de Especializados y
su Director Lizandro Navarro, por abrir el espacio necesario para la
realización de este proyecto.
• A la Universidad ECCI, por su esfuerzo de brindar educación de alta calidad
a todos los miembros de la comunidad.
Mg.Ed. Oscar W. Mendoza M.
Docente Titular de la Asignatura
Arquitectura de Hardware
