Este documento describe las características principales de una placa base, incluyendo el socket para procesadores Intel Pentium 4, el chipset VIA P4M266, ranuras para tarjetas gráficas AGP y PCI, puertos para periféricos como USB, PS/2, LPT1, y conectores para audio, memoria y almacenamiento.

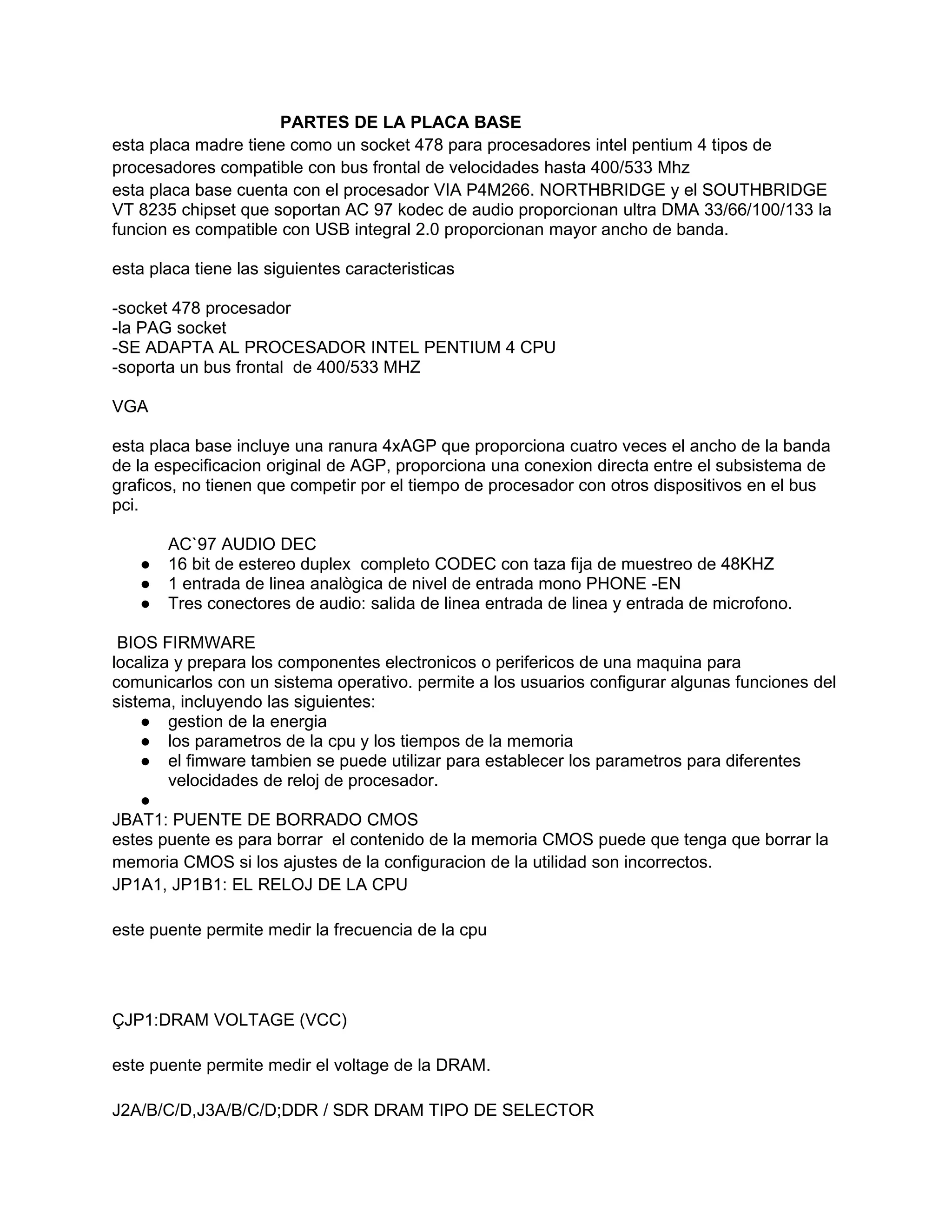

1. PARTES DE LA PLACA BASE
esta placa madre tiene como un socket 478 para procesadores intel pentium 4 tipos de
procesadores compatible con bus frontal de velocidades hasta 400/533 Mhz
esta placa base cuenta con el procesador VIA P4M266. NORTHBRIDGE y el SOUTHBRIDGE
VT 8235 chipset que soportan AC 97 kodec de audio proporcionan ultra DMA 33/66/100/133 la
funcion es compatible con USB integral 2.0 proporcionan mayor ancho de banda.
esta placa tiene las siguientes caracteristicas
-socket 478 procesador
-la PAG socket
-SE ADAPTA AL PROCESADOR INTEL PENTIUM 4 CPU
-soporta un bus frontal de 400/533 MHZ
VGA
esta placa base incluye una ranura 4xAGP que proporciona cuatro veces el ancho de la banda
de la especificacion original de AGP, proporciona una conexion directa entre el subsistema de
graficos, no tienen que competir por el tiempo de procesador con otros dispositivos en el bus
pci.
AC`97 AUDIO DEC
● 16 bit de estereo duplex completo CODEC con taza fija de muestreo de 48KHZ
● 1 entrada de linea analògica de nivel de entrada mono PHONE -EN
● Tres conectores de audio: salida de linea entrada de linea y entrada de microfono.
BIOS FIRMWARE
localiza y prepara los componentes electronicos o perifericos de una maquina para
comunicarlos con un sistema operativo. permite a los usuarios configurar algunas funciones del
sistema, incluyendo las siguientes:
● gestion de la energia
● los parametros de la cpu y los tiempos de la memoria
● el fimware tambien se puede utilizar para establecer los parametros para diferentes
velocidades de reloj de procesador.
●
JBAT1: PUENTE DE BORRADO CMOS
estes puente es para borrar el contenido de la memoria CMOS puede que tenga que borrar la
memoria CMOS si los ajustes de la configuracion de la utilidad son incorrectos.
JP1A1, JP1B1: EL RELOJ DE LA CPU
este puente permite medir la frecuencia de la cpu
ÇJP1:DRAM VOLTAGE (VCC)
este puente permite medir el voltage de la DRAM.
J2A/B/C/D,J3A/B/C/D;DDR / SDR DRAM TIPO DE SELECTOR

2. este puente permite seleccionar el tipo de DDR SDR DRAM
JP2:KEYBOARD POWER ON
este puente permite a cualquier actividad del teclado para encender un sistema previamente en
un estado de espera o de suspencion.
J13:flash ROM de tension (VCC)
este puente permite seleccionar el voltaje de la memoria flash ROM
JP4: tamaño de memoria falsh rom
panel de conectores
panel1
si hay un conector para audiculares y/o un conector de microfono en el panel frontal, conecte
los cables al panel 1 en la placa base.
panel 2
este conector de panel proporcional de un conjunto de conectores de interruptor y LED que se
encuentra sobre el caso de ATX.
USB
-cumple con las especificación universal serial bus 2.0
-compatible con enhanced host controller intel
-compatible con la interfaz de universal host contrller
-pci dispositivo multifuncion se compone de dos host UHCI
nucleos de controlador para la senalizacion y un full_/low_speed
PS/2 MOUSE
En este puerto se conecta el dispositivo mouse.
PS/2 KEYBOARD
En este puerto se conecta el teclado
LPT1
en este puerto se conectan impresoras u otros dispositivos de comunicacion paralelo

3. RANURAS PCI
permite interconectar tarjetas de video, audio, adaptadores de red y otros dispositivos a la placa
base.
RANURA AGP
En esta ranura solo se pueden insertar tarjetas graficas.
RANURAS IDE
Son conexiones para los dispositivos de almacenamiento masivo de datos y las unidades
opticas.
