Las tarjetas PCI son componentes hardware que se conectan a la placa base y proveen funcionalidades como video, puertos Ethernet, sonido y WiFi. Se instalan en ranuras blancas en la placa base y conectan en la parte trasera del ordenador. Aunque sencillo de instalar, siempre se debe apagar el ordenador primero para evitar accidentes. El bus PCI Express es un desarrollo más rápido del bus PCI que usa comunicación en serie. El puente norte es el chip más importante de la placa base que controla el acceso entre el procesador,

1. PLACA BASE
BORJA SANZ ESPARZA

2. PLACA BASE

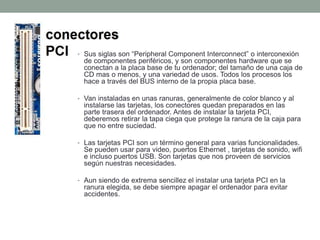

3. • Sus siglas son “Peripheral Component Interconnect” o interconexión
de componentes periféricos, y son componentes hardware que se
conectan a la placa base de tu ordenador; del tamaño de una caja de
CD mas o menos, y una variedad de usos. Todos los procesos los
hace a través del BUS interno de la propia placa base.
• Van instaladas en unas ranuras, generalmente de color blanco y al
instalarse las tarjetas, los conectores quedan preparados en las
parte trasera del ordenador. Antes de instalar la tarjeta PCI,
deberemos retirar la tapa ciega que protege la ranura de la caja para
que no entre suciedad.
• Las tarjetas PCI son un término general para varias funcionalidades.
Se pueden usar para video, puertos Ethernet , tarjetas de sonido, wifi
e incluso puertos USB. Son tarjetas que nos proveen de servicios
según nuestras necesidades.
• Aun siendo de extrema sencillez el instalar una tarjeta PCI en la
ranura elegida, se debe siempre apagar el ordenador para evitar
accidentes.

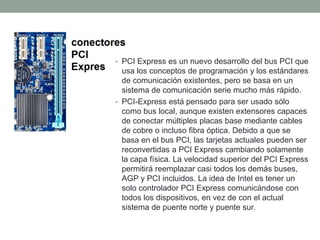

4. • PCI Express es un nuevo desarrollo del bus PCI que
usa los conceptos de programación y los estándares
de comunicación existentes, pero se basa en un
sistema de comunicación serie mucho más rápido.
• PCI-Express está pensado para ser usado sólo
como bus local, aunque existen extensores capaces
de conectar múltiples placas base mediante cables
de cobre o incluso fibra óptica. Debido a que se
basa en el bus PCI, las tarjetas actuales pueden ser
reconvertidas a PCI Express cambiando solamente
la capa física. La velocidad superior del PCI Express
permitirá reemplazar casi todos los demás buses,
AGP y PCI incluidos. La idea de Intel es tener un
solo controlador PCI Express comunicándose con
todos los dispositivos, en vez de con el actual
sistema de puente norte y puente sur.

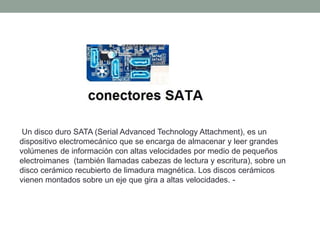

5. Un disco duro SATA (Serial Advanced Technology Attachment), es un
dispositivo electromecánico que se encarga de almacenar y leer grandes
volúmenes de información con altas velocidades por medio de pequeños
electroimanes (también llamadas cabezas de lectura y escritura), sobre un
disco cerámico recubierto de limadura magnética. Los discos cerámicos
vienen montados sobre un eje que gira a altas velocidades. -

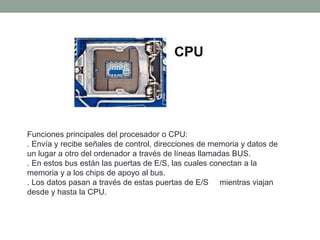

6. Funciones principales del procesador o CPU:
. Envía y recibe señales de control, direcciones de memoria y datos de
un lugar a otro del ordenador a través de líneas llamadas BUS.
. En estos bus están las puertas de E/S, las cuales conectan a la
memoria y a los chips de apoyo al bus.
. Los datos pasan a través de estas puertas de E/S mientras viajan
desde y hasta la CPU.

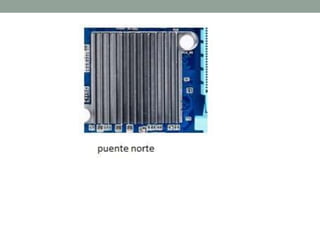

8. El puente norte es el circuito integrado más importante del conjunto de chips
que constituía el corazón de la placa base. Recibía el nombre por situarse en
la parte superior de las placas base con formato ATX y por tanto no es un
término utilizado antes de la aparición de este formato para computadoras de
escritorio.
Es el chip que controla las funciones de acceso desde y hasta
microprocesador, AGP o PCI-Express, memoria RAM, vídeo integrado
(dependiendo de la placa) y Southbridge. Su función principal es la de
controlar el funcionamiento del bus del procesador, la memoria y el puerto
AGP o PCI-Express. De esa forma, sirve de conexión (de ahí su
denominación de "puente") entre la placa madre y los principales
componentes de la PC: microprocesador, memoria RAM y tarjeta de vídeo
AGP o PCI Express. Generalmente, las grandes innovaciones tecnológicas,
como el soporte de memoria DDR o nuevos FSB, se implementan en este
chip. Es decir, el soporte que tenga una placa madre para determinado tipo de
microprocesadores, memorias RAM o placas AGP estará limitado por las
capacidades del Northbridge de que disponga.
