La placa base es el componente central de una computadora. Existen diferentes formatos como AT, ATX y BTX que varían en tamaño. Una placa base contiene el zócalo de la CPU, ranuras de memoria, chipset, BIOS y slots de expansión para tarjetas. También incluye conectores de entrada/salida para puertos como USB, audio y discos duros.

1. PLACAS BASEPor El Vic

2. Tipos de Placas BaseFormato ATFormato ATXFormato Baby ATFormato BTXFormato NLX

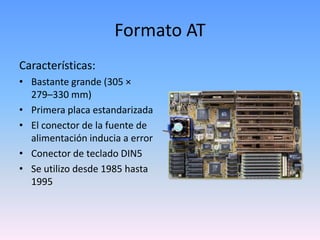

3. Formato ATCaracterísticas:Bastante grande (305 × 279–330 mm)Primera placa estandarizadaEl conector de la fuente de alimentación inducia a errorConector de teclado DIN5Se utilizo desde 1985 hasta 1995

4. Formato ATXTamaño: 305 mm x 244 mFácil ventilaciónMenos maraña de cablesTiene mas conectores (USB o clavijas Mini-DIN)Se utiliza desde 1995 hasta la actualidad.

5. Formato BTXSolo la fuente de alimentación de ATX es compatible con la BTX.Nueva colocación de los componentes para mejorar el flujo de aire.Tres tamaños diferentesSalió al mercado en 2005

6. Componentes de la Placa BaseZócalo de la CPURanuras de memoriaChipsetLa pilaLa CMOSLa BIOSSlots de expansiónConectores de Entrada/Salida

7. Zócalo de la CPUEn él se fija el microprocesadorSe utiliza en equipos de arquitectura abierta y propietaria.Existen variantesLos tipos mas usados son:ZIFLGA

8. Ranuras de MemoriaEn ellas se colocan las tarjetas de memoriaNo tienen numero fijo

9. ChipsetPermite la comunicación del microprocesador con los demás componentes de la placa.Se suele incluir en las placas dos chipset:NorthBridgeSouthBridgeLos principales fabricantes son AMD e Intel

10. La BIOSSoftware muy básicoProporciona la comunicación de bajo nivelEsta escrita en lenguaje ensamblador

11. La CMOS y la PilaLa pila proporciona la electricidad necesaria para operar el circuito.La CMOS es una pequeña memoria.

12. Slot de ExpansiónPueden acoger tarjetas de expansiónEl numero de ranuras puede variar según la placa.Tipos:ISA (Interfaz Antigua)PCIPCI Express

13. Conectores de Entrada/SalidaCumplen normalmente con la normativa PC99Estos conectores incluyen: Los puertos serieLos puertos paralelosLos puertos USBLos conectores RJ45Los conectores VGALos conectores IDE o Serial ATA I o IILos conectores de Audio

14. FIN
